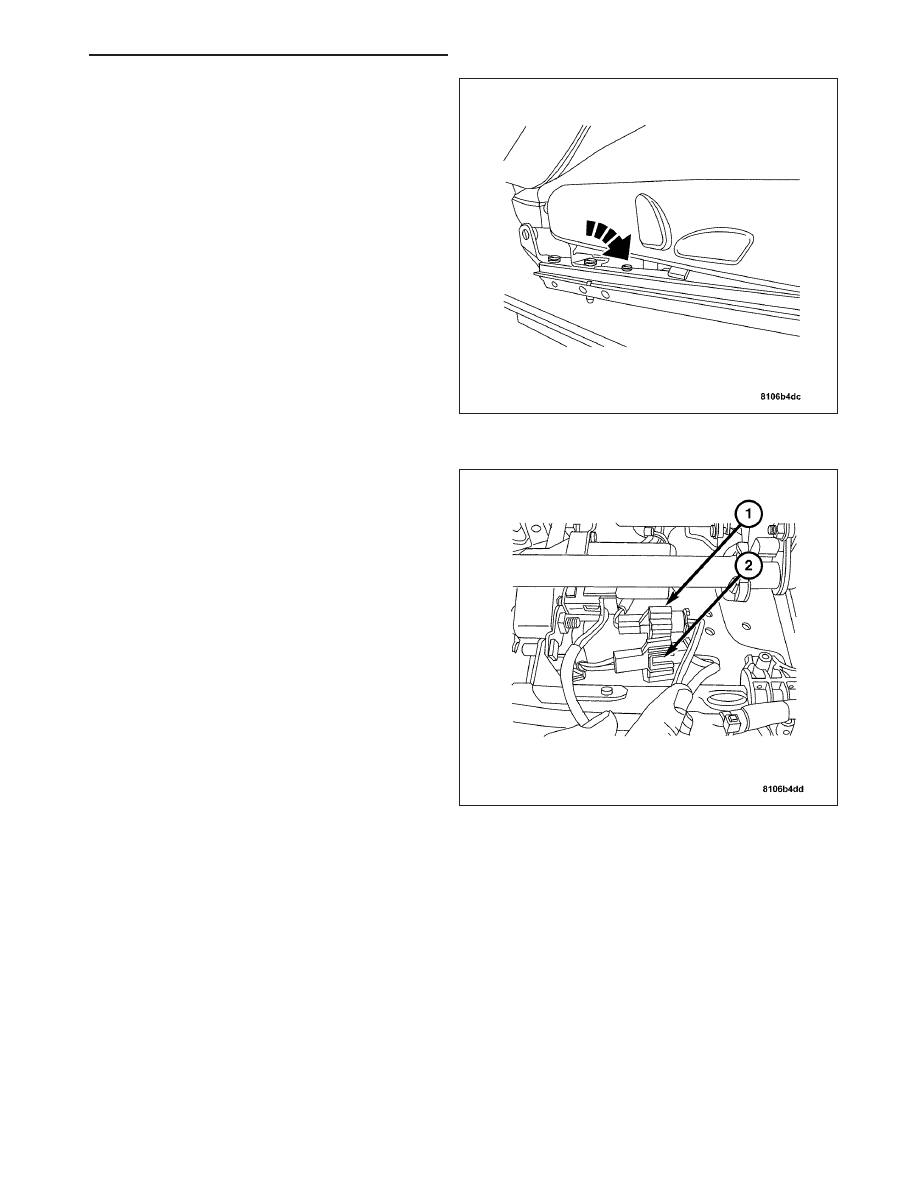

3. Push the side panel with the switches forward and

downward to remove.

4. Disconnect the power seat switch harness connec-

tors (1) and (2).

5. Separate the cable straps and expose the wiring

harness.

6. Remove the side panel with switches from the seat

base.

ZH

POWER SEATS - SERVICE INFORMATION

8N - 97

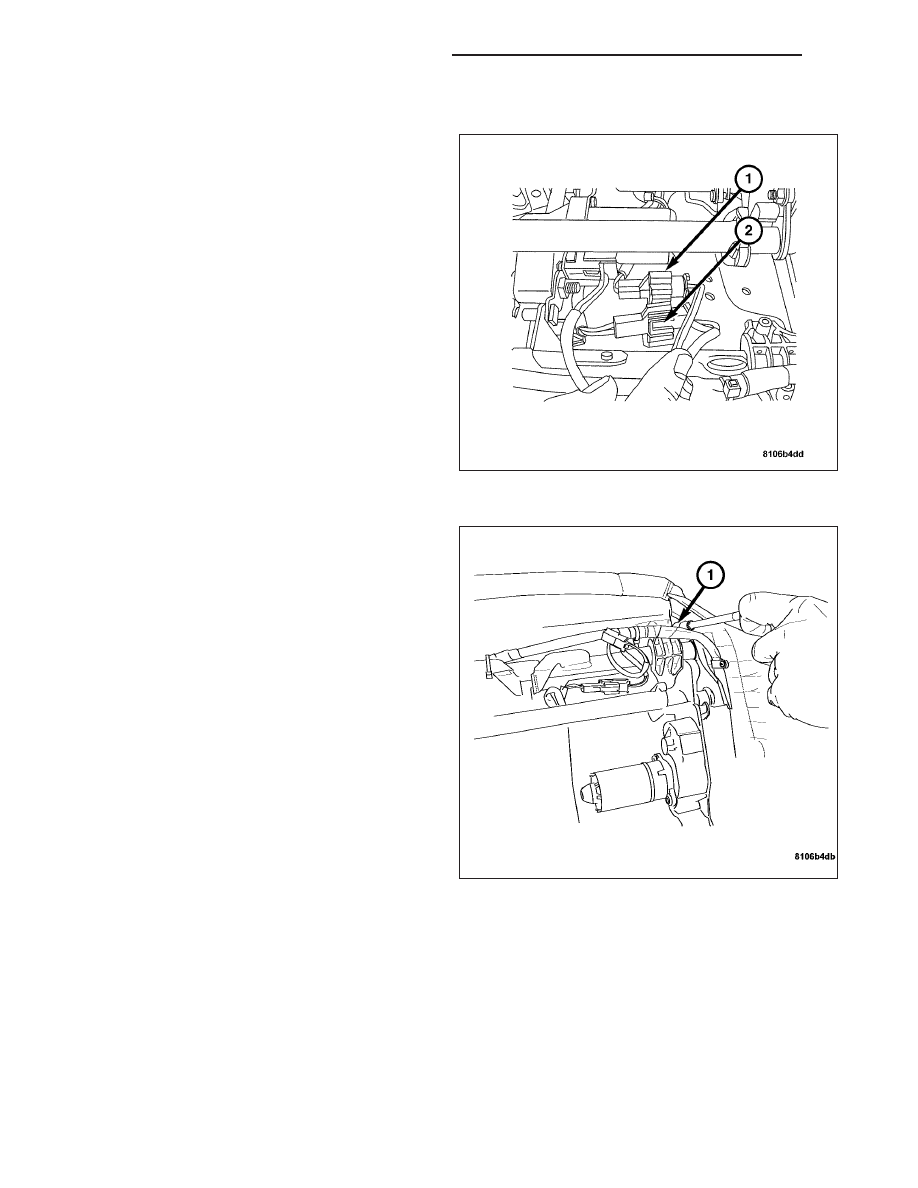

INSTALLATION

Note: Insure the harness is routed and secured in
its original position to avoid potential interference
with moving parts.

1. Install the power seat switch wiring harness in its

original location.

2. Connect the power seat switch harness connectors

(1) and (2).

3. Position the side panel with the switches as one

part on the seat base, then install the side panel
attaching screw (1).

4. Install the front seat. (Refer to 23 - BODY/SEATS/

SEAT - INSTALLATION).

5. Connect the negative battery cable.

8N - 98

POWER SEATS - SERVICE INFORMATION

ZH

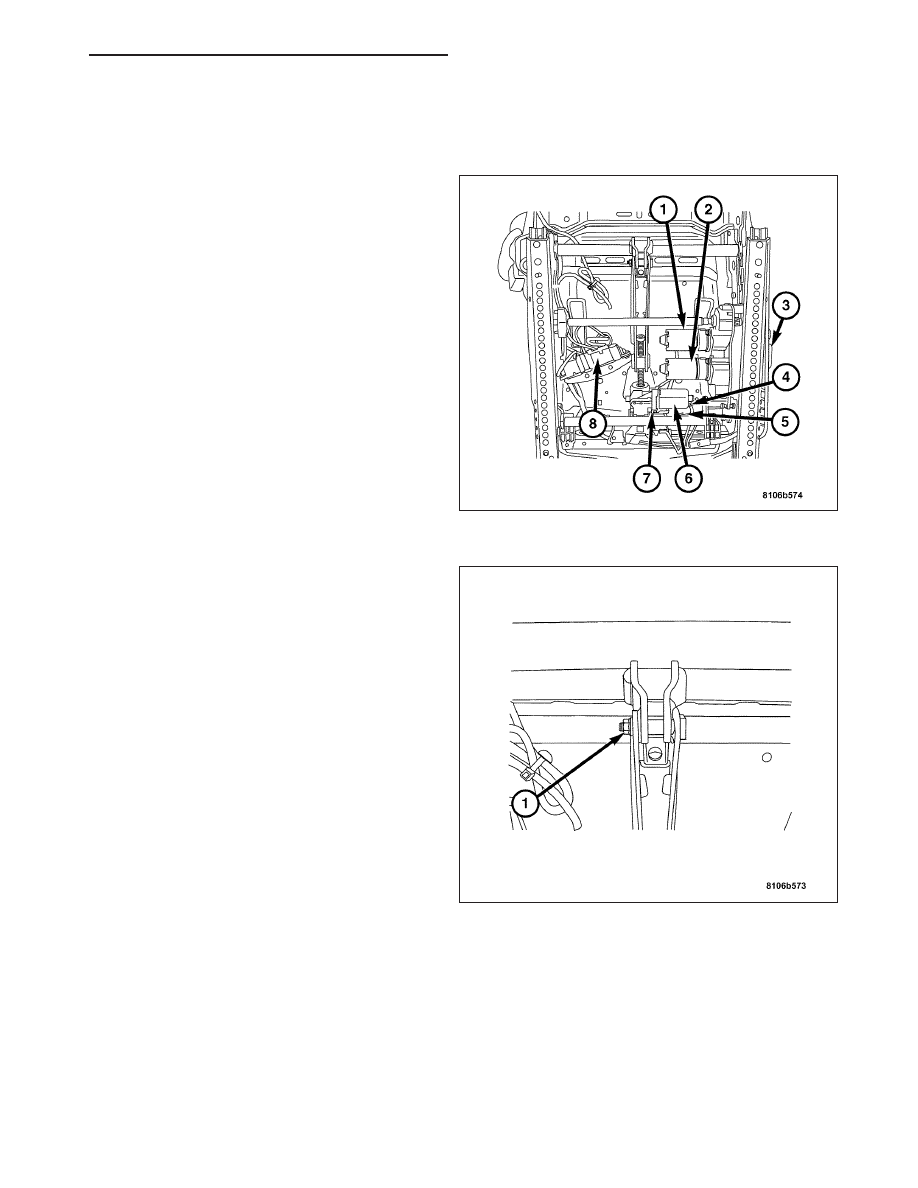

REAR RISER MOTOR

REMOVAL

1. Remove the front seat. (Refer to 23 - BODY/

SEATS/SEAT - REMOVAL).

Note: Only disconnect the harness connector for
the defective motor.

2. Disconnect the rear riser motor harness connector

(7).

3. Remove the rear riser motor rear attachment bolt

(1).

ZH

POWER SEATS - SERVICE INFORMATION

8N - 99

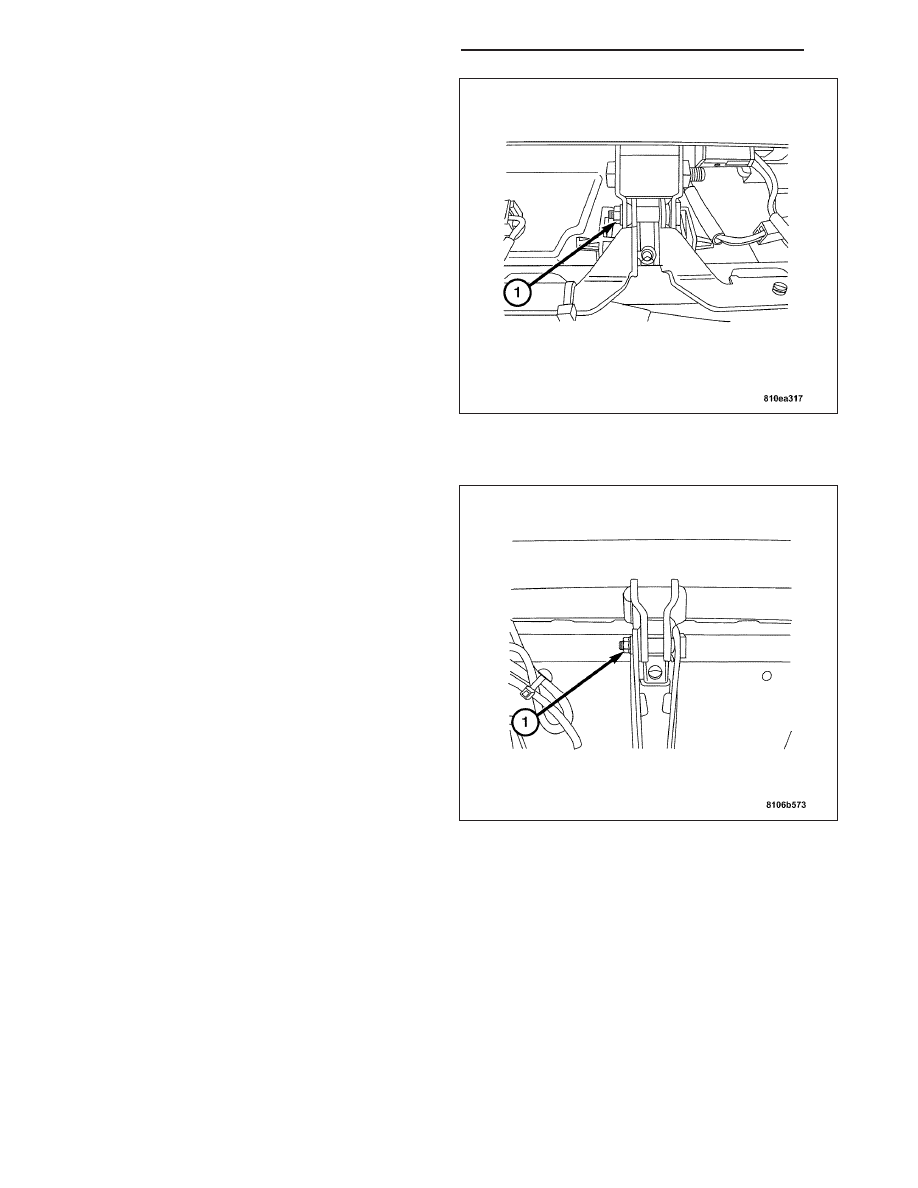

4. Remove rear riser motor front attachment bolt (1).

5. Remove the rear riser motor.

INSTALLATION

1. Position the rear riser motor between the front and

rear attachment brackets.

2. Install the rear riser motor rear attachment bolt (1).

Tighten the motor bolt to 4 N·m (35 in. lbs.).
