1. Disconnect the negative battery cable.

2. Remove the door interior trim panel. (Refer to 23 -

BODY/DOOR - FRONT/TRIM PANEL - REMOVAL).

3. Carefully peel back the door watershield enough to

expose the driver door lock switch.

4. Release the locking tab (1) attaching the driver

door lock switch to the door latch assembly.

5. Disconnect the pneumatic supply line (2) from the

door lock actuator.

6. Disconnect the remaining door harness connectors,

and remove the driver door lock switch.

INSTALLATION

Note: Ensure the harness is routed and secured in
its original position to avoid potential interference
with moving parts.

1. Install the door harness assembly into the door.

2. Install the driver door lock switch into the door latch

assembly (1).

3. Install the door watershield.

4. Install the door interior trim panel. (Refer to 23 -

BODY/DOOR - FRONT/TRIM PANEL - INSTALLA-
TION).

5. Connect the negative battery cable.

ZH

POWER LOCKS - SERVICE INFORMATION

8N - 41

FUEL DOOR LOCK ACTUATOR

REMOVAL

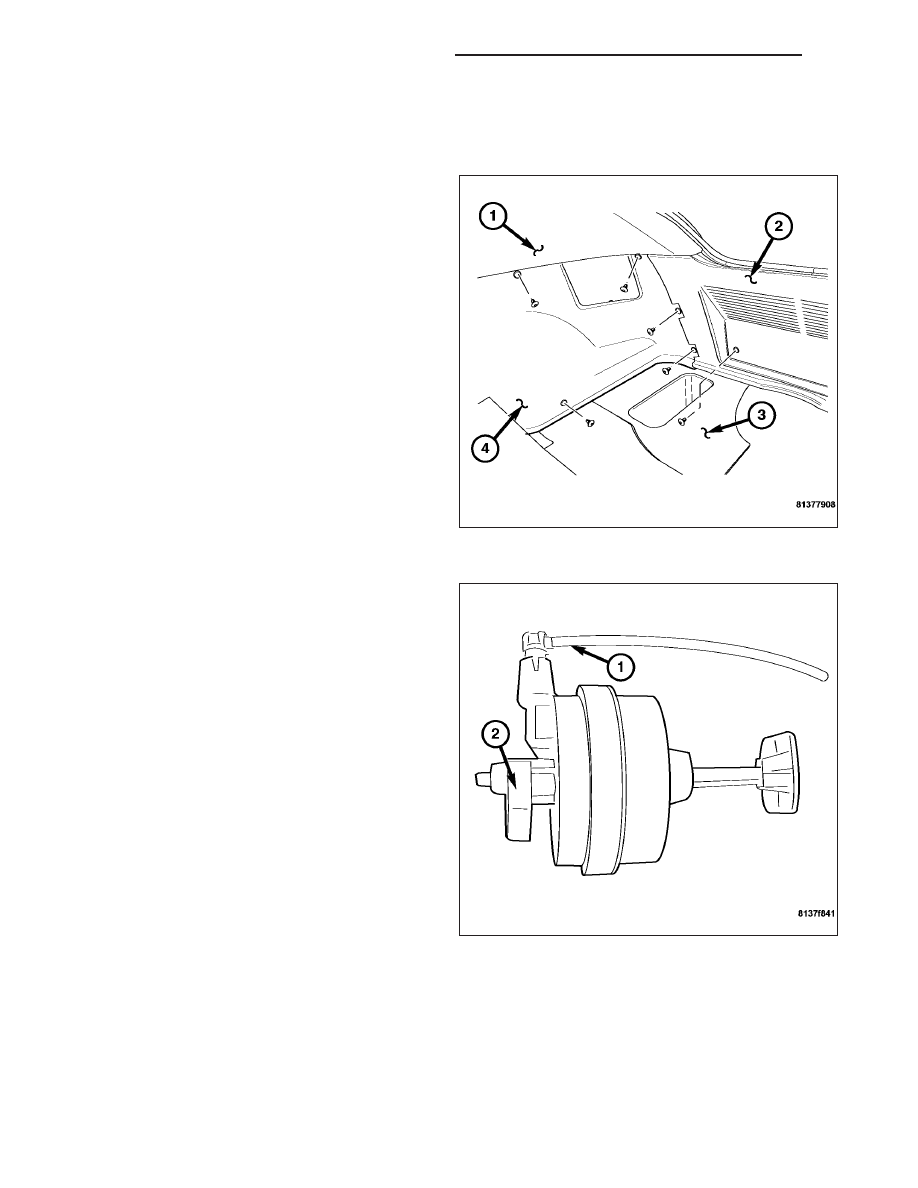

1. Remove the right side interior trim panel (4).

2. Press the locking tab on the fuel door lock actuator

(2) and pull back to remove the actuator from the
fuel door latch located next to the gas cap.

Note: Use caution when removing fragile pneu-
matic supply line fitting.

3. Remove the pneumatic supply line (1) from the fuel

door lock actuator.

8N - 42

POWER LOCKS - SERVICE INFORMATION

ZH

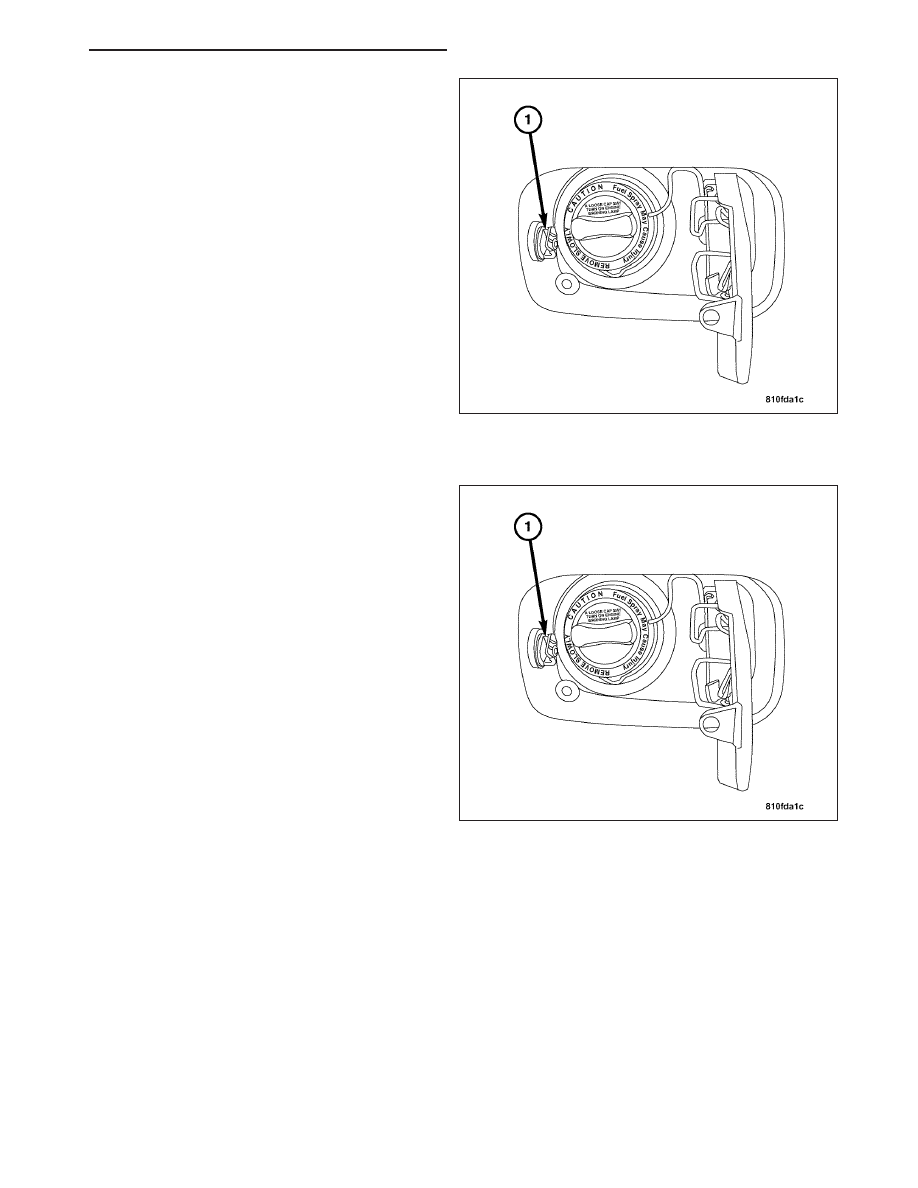

4. Rotate the fuel door latch (1) 90°.

5. Remove the fuel door latch from the vehicle.

INSTALLATION

1. Install the fuel door latch into the access hole (1)

and rotate it 90° to lock it in place.

ZH

POWER LOCKS - SERVICE INFORMATION

8N - 43

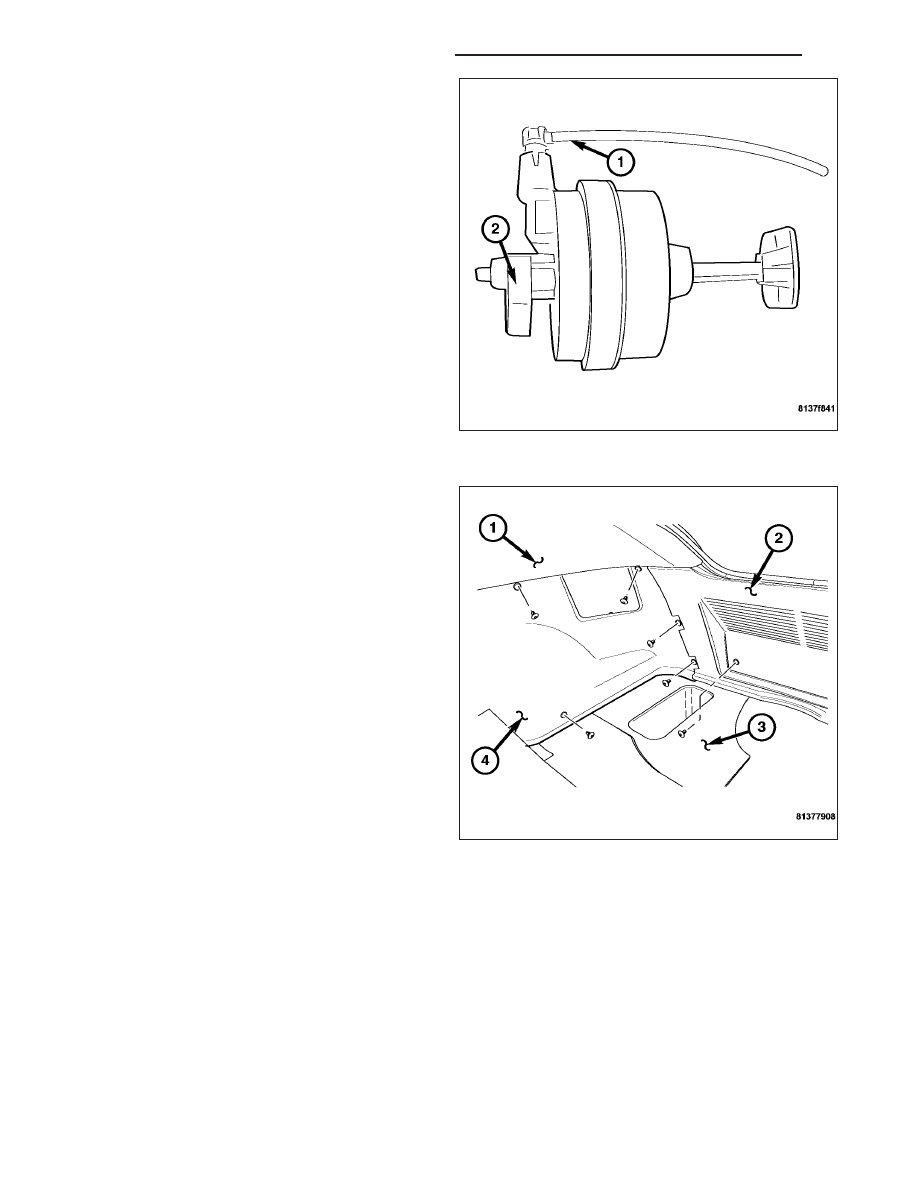

2. Install the pneumatic supply line (1) to the fuel door

lock actuator.

3. Insert the fuel door lock actuator (2) into the fuel

door latch and press together firmly until locking
tab is seated fully.

4. Install the right side interior trim panel (4).
