1. Disconnect the negative battery cable.

2. Remove the center console interior trim panel.

(Refer to 23 - BODY/INTERIOR/CENTER CON-
SOLE - REMOVAL).

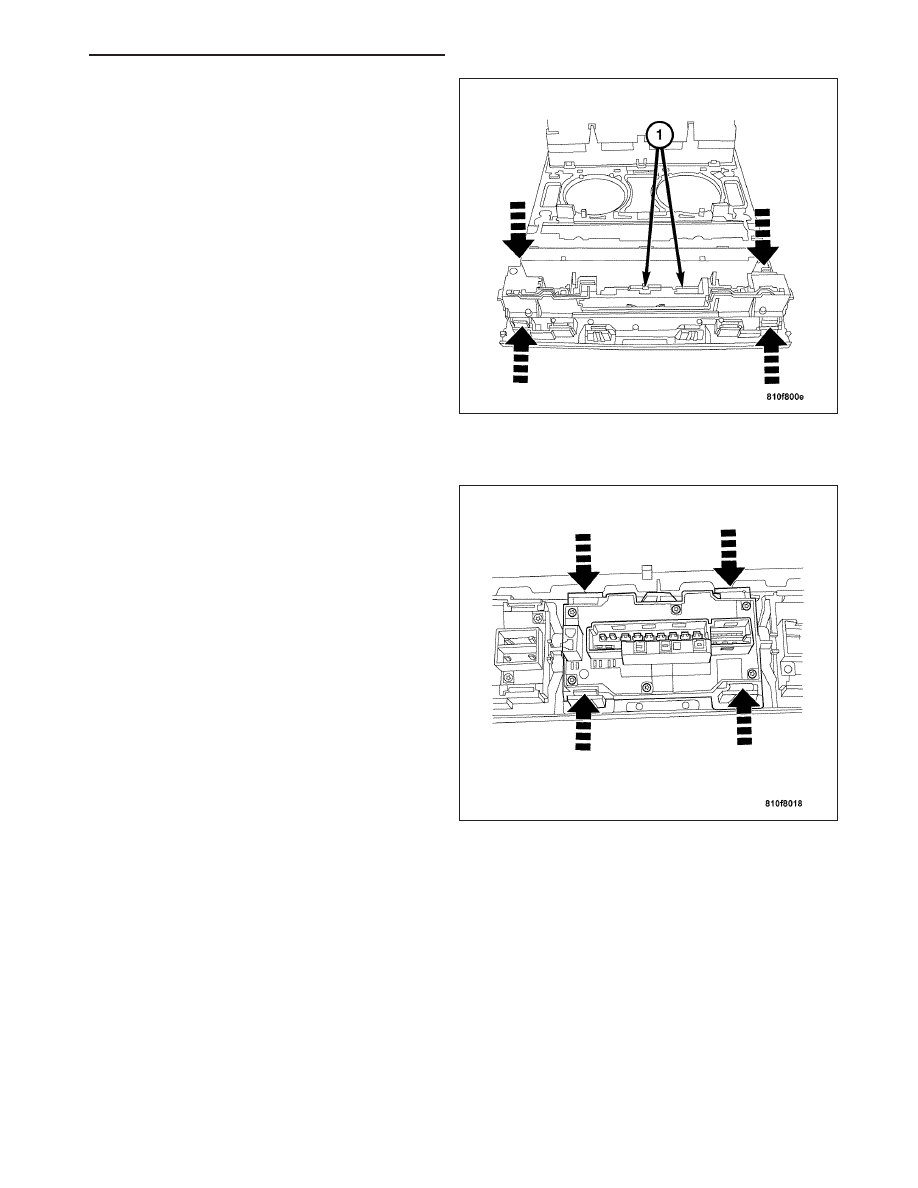

3. Disconnect the power lock switch and ESP harness

connectors (1).

4. Press the locking tabs inward and remove the

outer gang of switches.

5. Press the locking tabs inward and remove the

power lock, hazard, and ESP switch from the trim
panel.

INSTALLATION

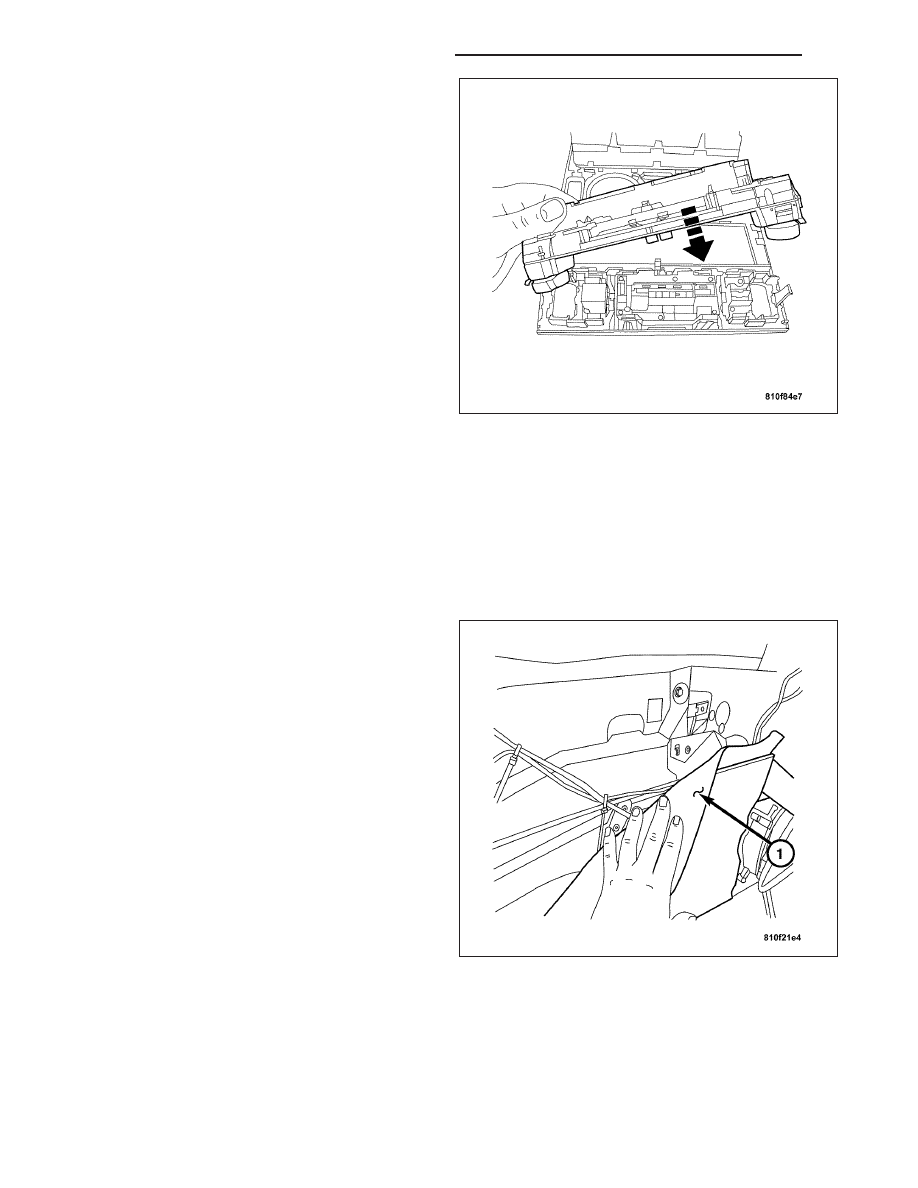

1. Align the power lock switch with the center console

interior trim panel and press together until the lock-
ing tabs engage fully.

ZH

POWER LOCKS - SERVICE INFORMATION

8N - 37

2. Align the outer gang of switches over the power

lock switch and press together until the locking
tabs engage fully.

3. Connect the power lock switch harness connectors.

4. Install the trim panel on the center console. (Refer

to 23 - BODY/INTERIOR/CENTER CONSOLE -
INSTALLATION).

5. Connect the negative battery cable.

DOOR LATCH ASSEMBLY

REMOVAL

WARNING: REFER TO RESTRAINTS BEFORE ATTEMPTING ANY DOOR, SEAT, STEERING WHEEL, STEER-
ING COLUMN, OR INSTRUMENT PANEL COMPONENT DIAGNOSIS OR SERVICE. FAILURE TO TAKE THE
PROPER PRECAUTIONS COULD RESULT IN ACCIDENTAL AIRBAG DEPLOYMENT AND POSSIBLE PER-
SONAL INJURY. (Refer to 8 - ELECTRICAL/RESTRAINTS - WARNING).

1. Remove the door interior trim panel. (Refer to 23 -

BODY/DOOR - FRONT/TRIM PANEL - REMOVAL).

2. Remove the door lock cylinder. (Refer to 23 -

BODY/DOOR

-

FRONT/LOCK

CYLINDER

-

REMOVAL).

3. Gently peel back the door watershield (1) enough

to expose the door latch assembly installation
opening.

8N - 38

POWER LOCKS - SERVICE INFORMATION

ZH

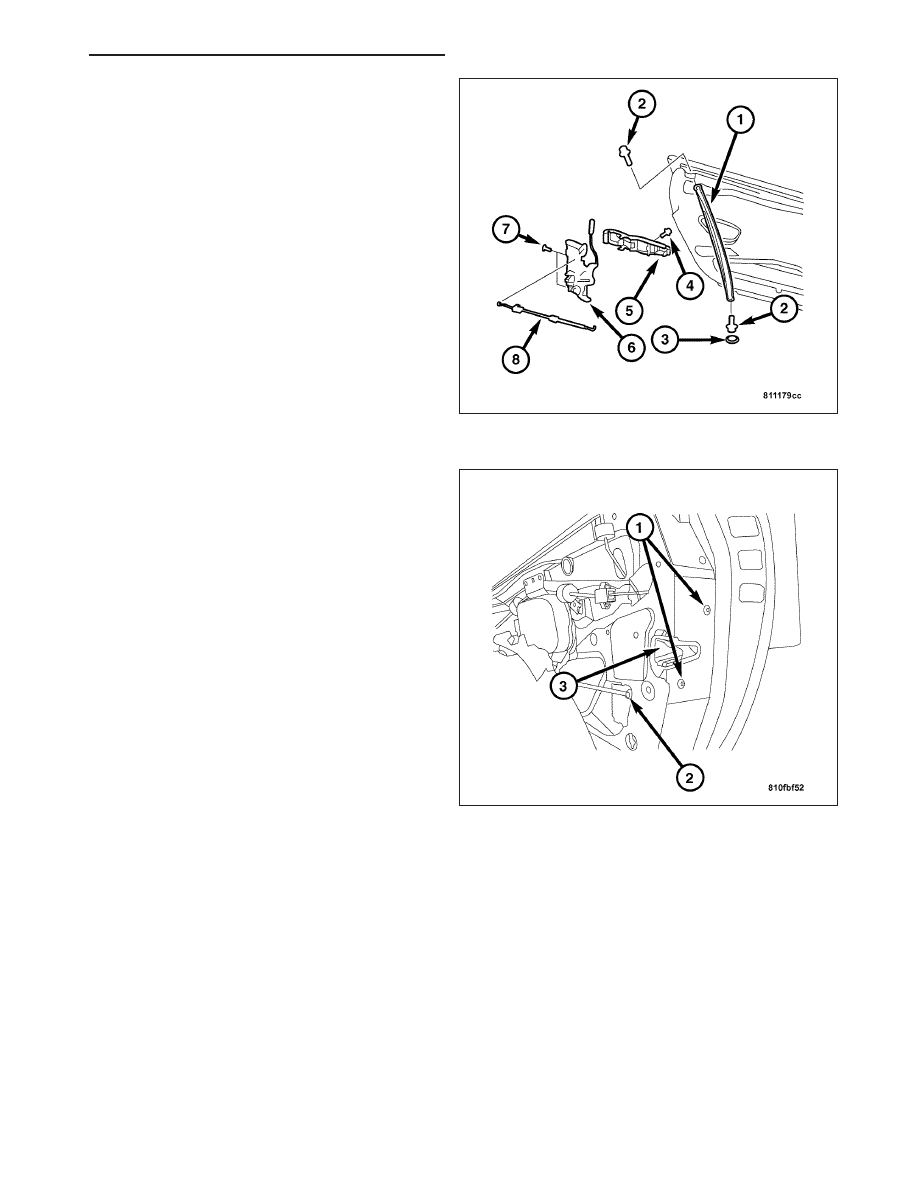

Note: Before removal, mark the installed position
of the guide rail for realignment during installa-
tion.

4. Remove the lower cover plug (3) and remove the

guide rail attachment bolts (2).

5. Remove the guide rail through the installation

opening.

6. Remove the inside handle release cable (8) and

the driver door latch assembly harness connector.

7. Disconnect the pneumatic supply line (2) from the

lock actuator on the door latch assembly.

8. Remove

the

door

latch

assembly

attachment

screws (1).

9. Remove the door latch assembly (3) from the door

through the installation opening.

ZH

POWER LOCKS - SERVICE INFORMATION

8N - 39

INSTALLATION

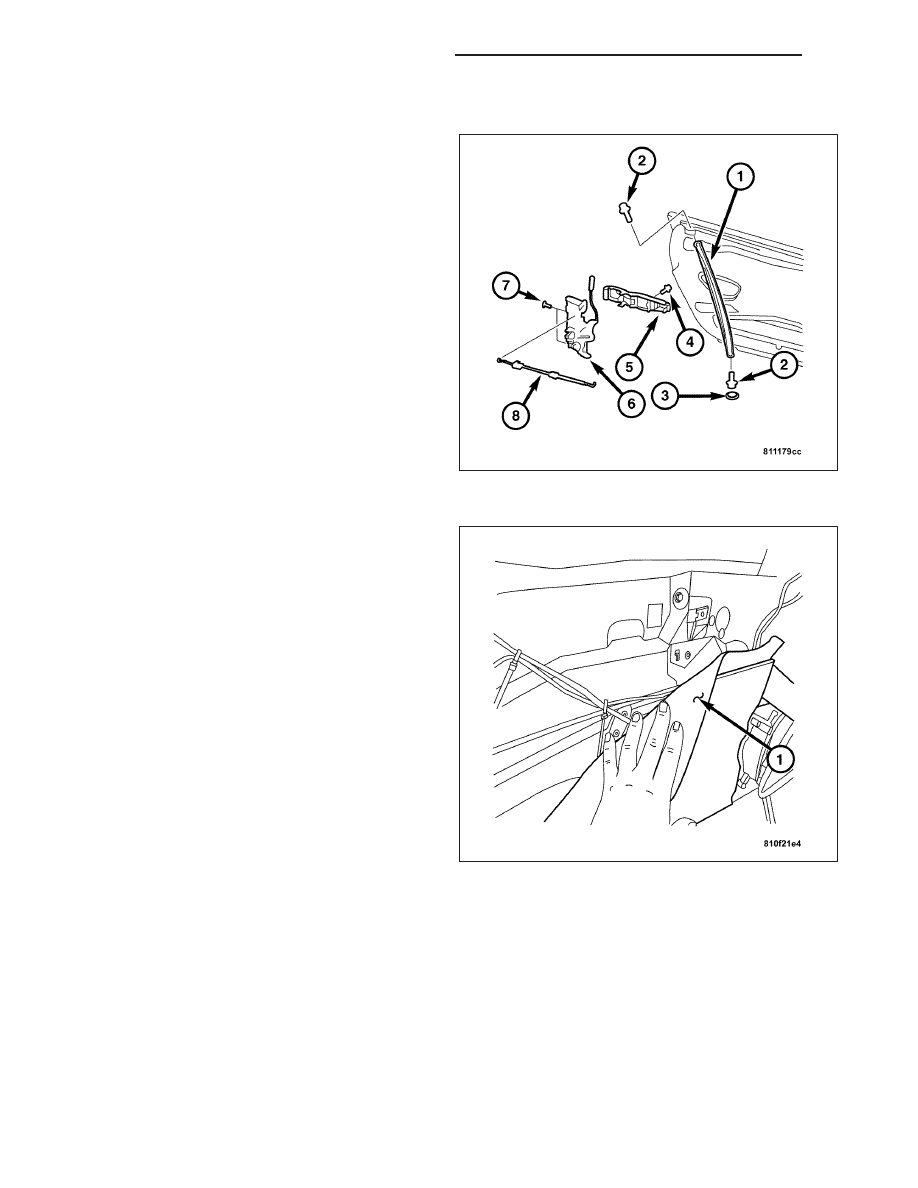

1. Align the door latch assembly (6) into the door

through the installation opening.

2. Install the door latch assembly attachment screws

(7). Tighten the screws to 8 N·m. (70 in. lbs.).

3. Install the pneumatic supply line to the lock actua-

tor on the door latch assembly.

4. Install the inside handle release cable (8) and the

driver door harness connector (driver door only).

Note: The guide rail must be realigned using the
premarked position before securing the glass
adjustment.

5. Align the guide rail into the door through the instal-

lation opening and install the attachment bolts (2).
Install the lower cover plug (3).

Note: Inspect the door watershield for damage and
replace if necessary.

6. Install the door watershield (1).

7. Install the door lock cylinder. (Refer to 23 - BODY/

DOOR - FRONT/LOCK CYLINDER - INSTALLA-
TION).

8. Install the door interior trim panel. (Refer to 23 -

BODY/DOOR

-

FRONT/TRIM

PANEL

-

INSTALLATION).

DRIVER DOOR LOCK SWITCH

REMOVAL

WARNING: REFER TO RESTRAINTS BEFORE ATTEMPTING ANY DOOR, SEAT, STEERING WHEEL, STEER-
ING COLUMN, OR INSTRUMENT PANEL COMPONENT DIAGNOSIS OR SERVICE. FAILURE TO TAKE THE
PROPER PRECAUTIONS COULD RESULT IN ACCIDENTAL AIRBAG DEPLOYMENT AND POSSIBLE PER-
SONAL INJURY. (Refer to 8 - ELECTRICAL/RESTRAINTS - WARNING).
