*CARGO LAMP INOPERATIVE (CONTINUED)

3.

MEASURE CARGO LAMP GROUND CIRCUIT RESISTANCE

Disconnect the Dome Lamp harness connector.

Note: Check connector - Clean/repair as necessary.

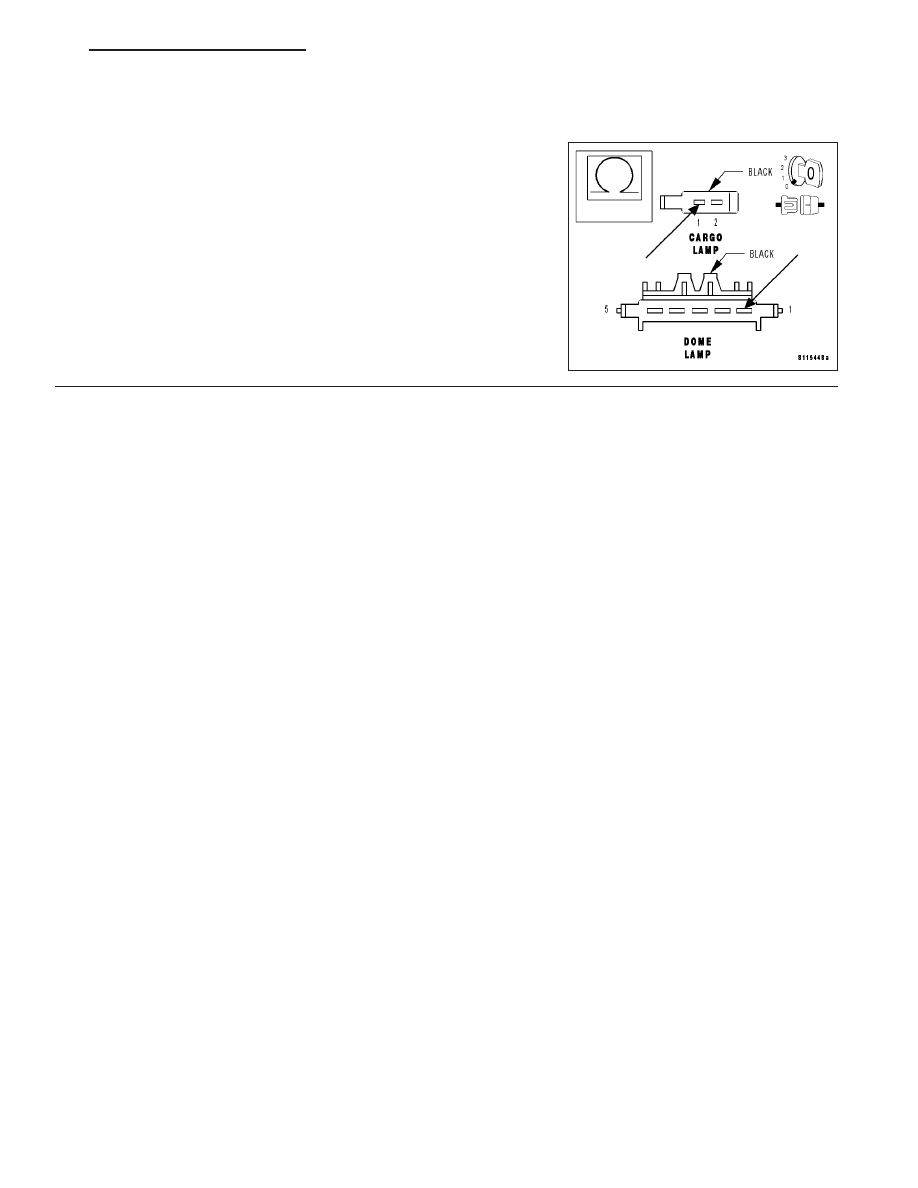

Measure the resistance from the Cargo Lamp harness connector cav-
ity 1 to the Dome Lamp harness connector cavity 1.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Dome Lamp. (Refer to 8 - ELECTRICAL/

LAMPS/LIGHTING

-

INTERIOR/COURTESY

LAMP

-

REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the open circuit between the Cargo Lamp and the

Dome Lamp.

Perform BODY VERIFICATION TEST.

ZH

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

8L - 133

*GLOVE BOX LAMP INOPERATIVE

8L - 134

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

ZH

*GLOVE BOX LAMP INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

FUSED IGNITION SWITCH OUTPUT CIRCUIT OPEN

GROUND CIRCUIT OPEN

GLOVE BOX LAMP BULB

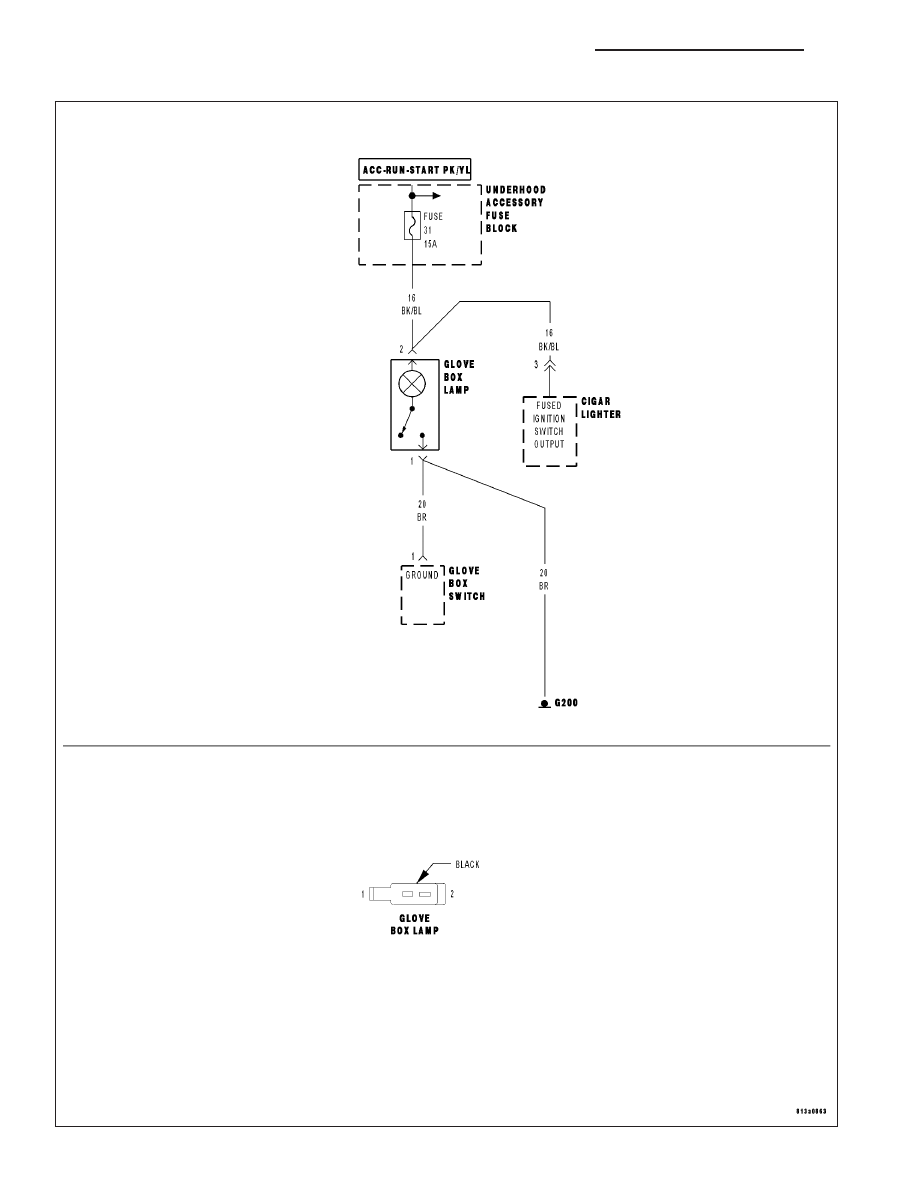

For a complete Interior Lamps Circuit Diagram, (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - INTERIOR - SCHE-
MATICS AND DIAGRAMS).

Diagnostic Test

1.

INSPECT THE GLOVE BOX LAMP BULB

Note: If any BCM DTCs are set, diagnose them first before continuing.

Note: Inspect Fuse 31 located in the Underhood Accessory Fuse Block. If the fuse is open, repair the cause
of the open fuse before continuing.
Turn the ignition off.

Remove the Glove Box Lamp Bulb and inspect for an open filament.

Is the Bulb filament open?

Yes

>> Replace the Glove Box Lamp bulb. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - INTERIOR/GLOVE

BOX LAMP - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 2

2.

MEASURE GLOVE BOX LAMP VOLTAGE

Disconnect the Glove Box Lamp harness connector.

Note: Check connector - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage between ground and the Glove Box Lamp har-
ness connector cavity 2.

Is the voltage above 10 volts?

Yes

>> Go to 3

No

>> Repair the Fused B(+) circuit for an open.

Perform BODY VERIFICATION TEST.

ZH

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

8L - 135

*GLOVE BOX LAMP INOPERATIVE (CONTINUED)

3.

MEASURE GLOVE BOX LAMP GROUND CIRCUIT RESISTANCE

Turn the ignition off.

Measure the resistance between ground and the Glove Box Lamp har-
ness connector cavity 1.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Glove Box Lamp. (Refer to 8 - ELECTRICAL/

LAMPS/LIGHTING - INTERIOR/GLOVE BOX LAMP -
REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Glove Box Lamp ground circuit for an open.

Perform BODY VERIFICATION TEST.
