DOME LAMP CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the ignition on.

•

Set Condition: The Body Control Module (BCM) reports a short to power, ground, or an open on the Dome
Lamp circuit.

POSSIBLE CAUSES

DOME LAMP CIRCUIT SHORT TO VOLTAGE

DOME LAMP CIRCUIT SHORT TO GROUND

DOME LAMP CIRCUIT OPEN

BODY CONTROL MODULE INTERNAL FAILURE

For a complete Interior Lamps Circuit Diagram, (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - INTERIOR - SCHE-
MATICS AND DIAGRAMS).

Diagnostic Test

1.

MEASURE THE RESISTANCE OF THE DOME LAMP CIRCUIT

Turn the ignition off.

Disconnect the BCM harness connector.

Disconnect the Dome Lamp harness connector.

Note: Check connector - Clean/repair as necessary.

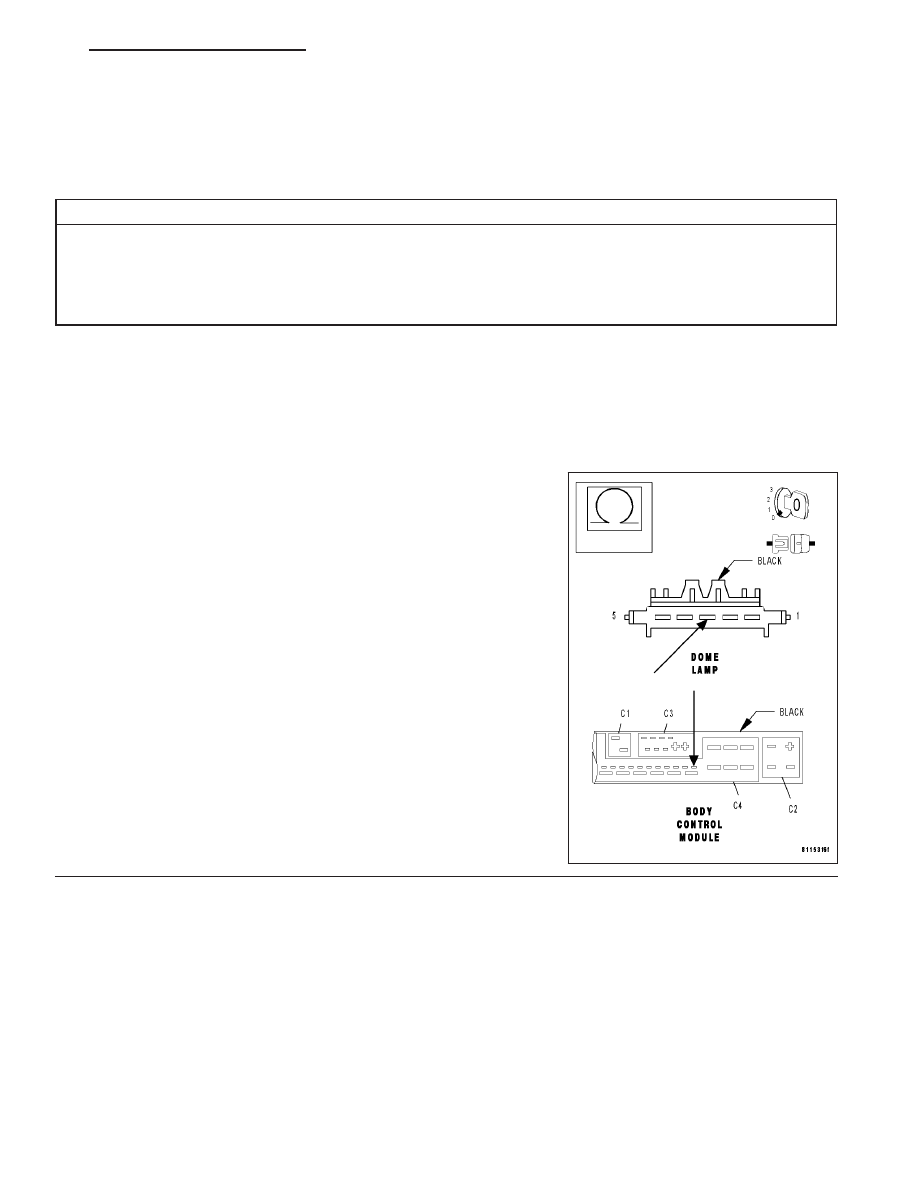

Measure the resistance of the Dome Lamp circuit between the BCM
harness connector and the Dome Lamp harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 2

No

>> Repair the Dome Lamp circuit for an open.

Perform BODY VERIFICATION TEST.

ZH

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

8L - 129

DOME LAMP CIRCUIT (CONTINUED)

2.

MEASURE THE VOLTAGE OF THE DOME LAMP CIRCUIT

Turn the ignition on.

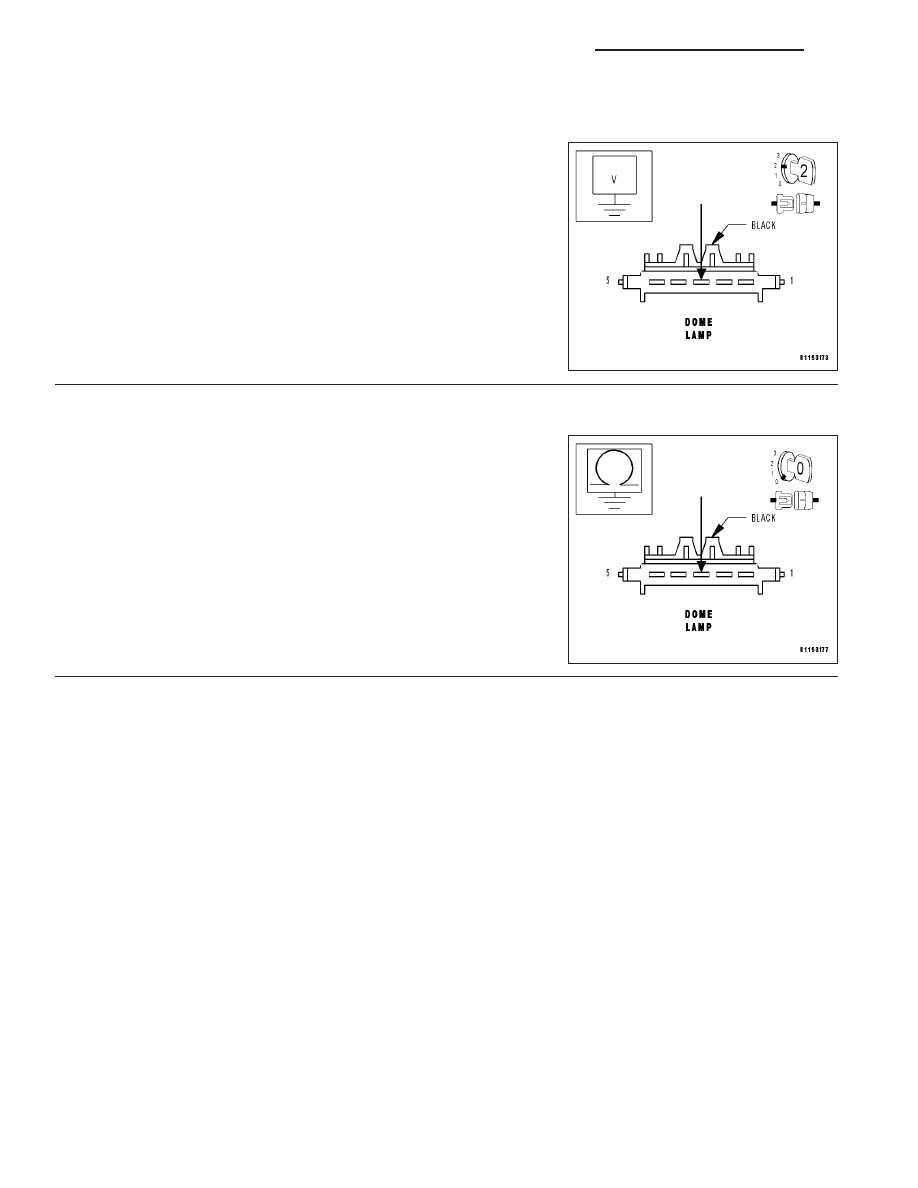

Measure the voltage of the Dome Lamp circuit between the Dome
Lamp harness connector and Ground.

Is voltage present?

Yes

>> Repair the Dome Lamp circuit for a short to battery.

Perform BODY VERIFICATION TEST.

No

>> Go to 3

3.

MEASURE THE RESISTANCE OF THE DOME LAMP CIRCUIT

Turn the ignition off.

Measure the resistance of the Dome Lamp circuit between the Dome
Lamp harness connector and ground.

Is the resistance below 10K ohms?

Yes

>> Repair the Dome Lamp circuit for a short to ground.

Perform BODY VERIFICATION TEST.

No

>> Replace the Body Control Module. (Refer to 8 - ELECTRI-

CAL/ELECTRONIC CONTROL MODULES/BODY CON-
TROL/CENTRAL TIMER MODUL - REMOVAL).

Perform BODY VERIFICATION TEST.

8L - 130

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

ZH

*CARGO LAMP INOPERATIVE

ZH

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

8L - 131

*CARGO LAMP INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

GROUND CIRCUIT OPEN

CARGO LAMP BULB

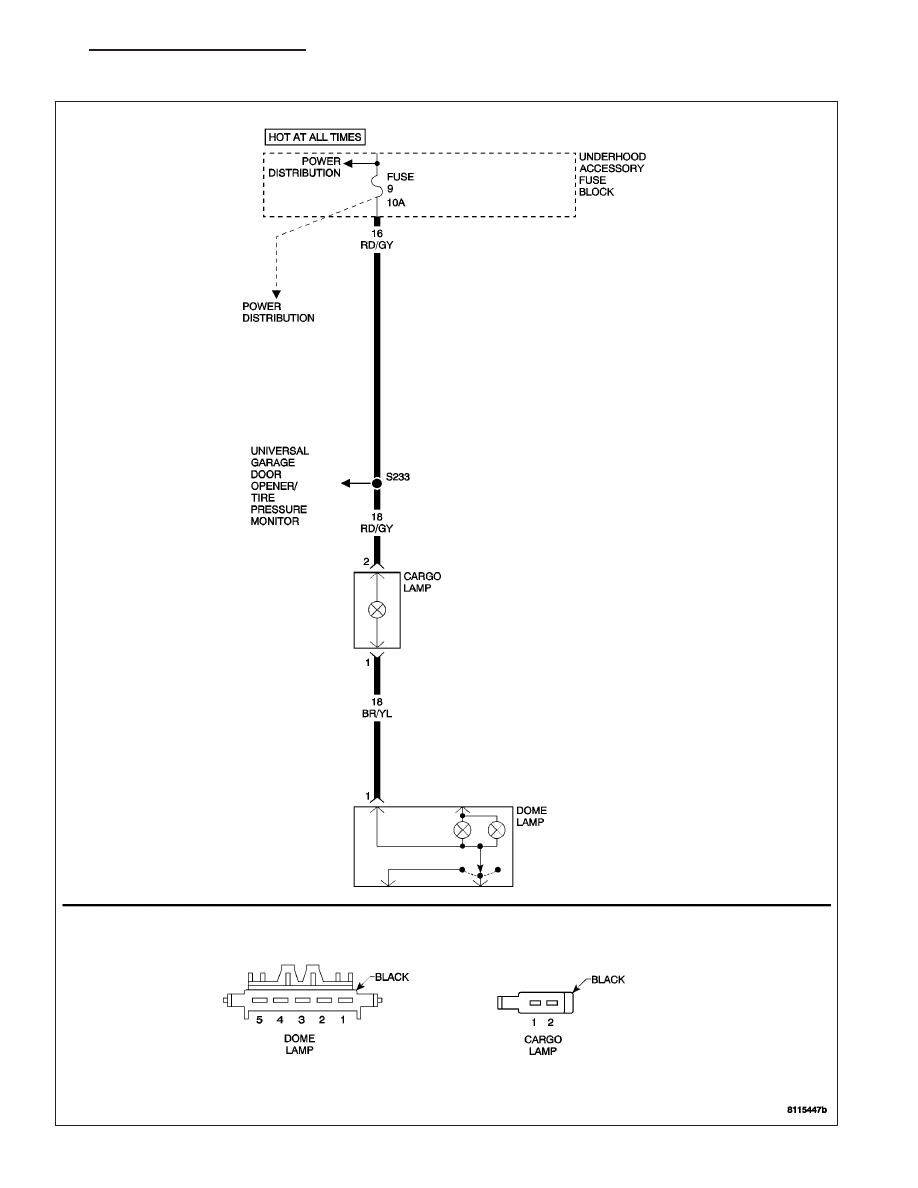

For a complete Interior Lamps Circuit Diagram, (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - INTERIOR - SCHE-
MATICS AND DIAGRAMS).

Diagnostic Test

1.

INSPECT THE CARGO LAMP BULB

Note: If any BCM DTCs are set, diagnose them first before continuing.
Turn the ignition off.

Remove the Cargo Lamp Bulb and inspect for an open filament.

Is the Bulb filament open?

Yes

>> Replace the Cargo Lamp bulb. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - INTERIOR/CARGO

LAMP - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 2

2.

MEASURE CARGO LAMP VOLTAGE

Disconnect the Cargo Lamp harness connector.

Note: Check connector - Clean/repair as necessary.
Measure the voltage between ground and the Cargo Lamp harness
connector cavity 2.

Is the voltage above 10 volts?

Yes

>> Go to 3

No

>> Repair the Fused B(+) circuit for an open.

Perform BODY VERIFICATION TEST.

8L - 132

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS
