Chrysler Crossfire. Manual - part 278

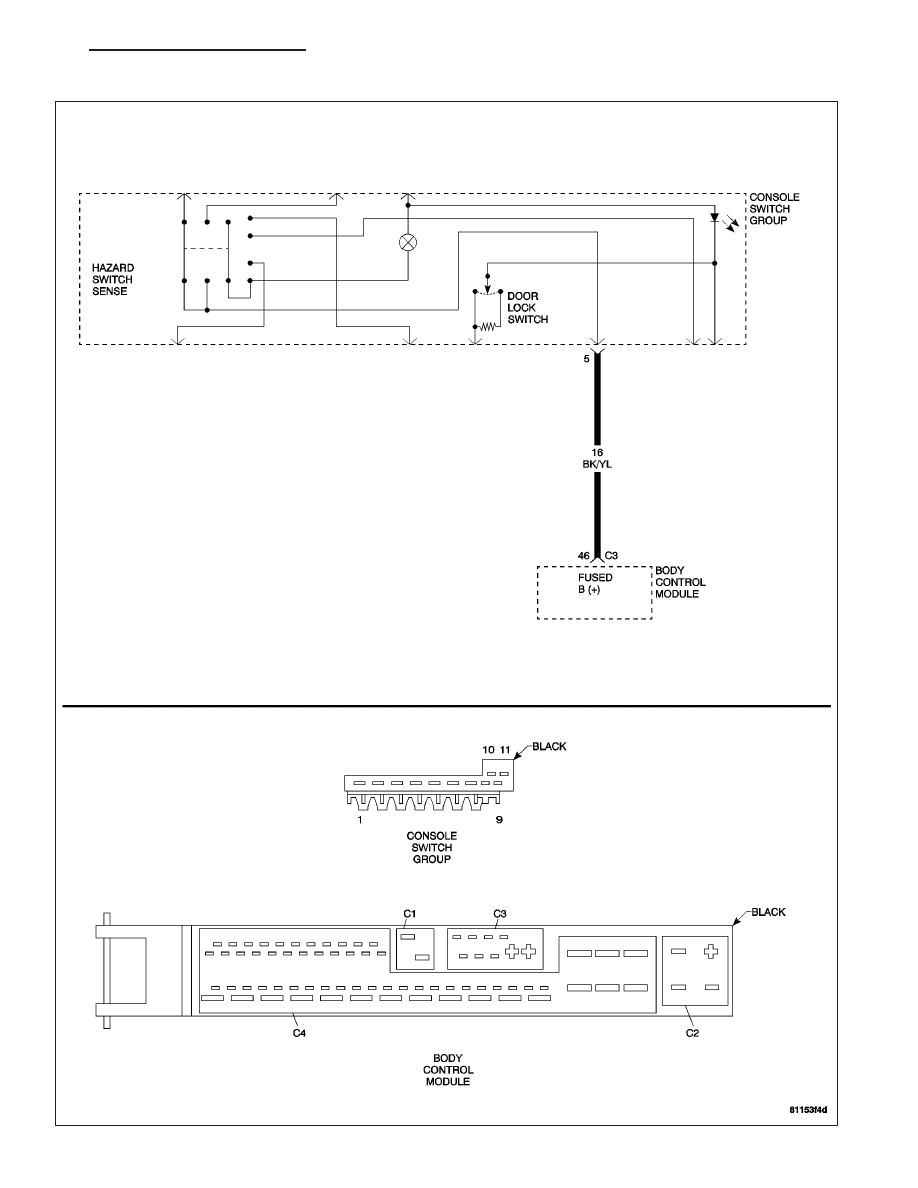

HAZARD SWITCH CIRCUIT

ZH

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

8L - 125

HAZARD SWITCH CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the ignition on.

•

Set Condition: The Body Control Module (BCM) reports a short to power, ground, or an open on the Hazard
Switch circuit.

POSSIBLE CAUSES

HAZARD SWITCH CIRCUIT SHORT TO VOLTAGE

HAZARD SWITCH CIRCUIT SHORT TO GROUND

HAZARD SWITCH CIRCUIT OPEN

BODY CONTROL MODULE INTERNAL FAILURE

For a complete Interior Lamps Circuit Diagram, (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - INTERIOR - SCHE-
MATICS AND DIAGRAMS).

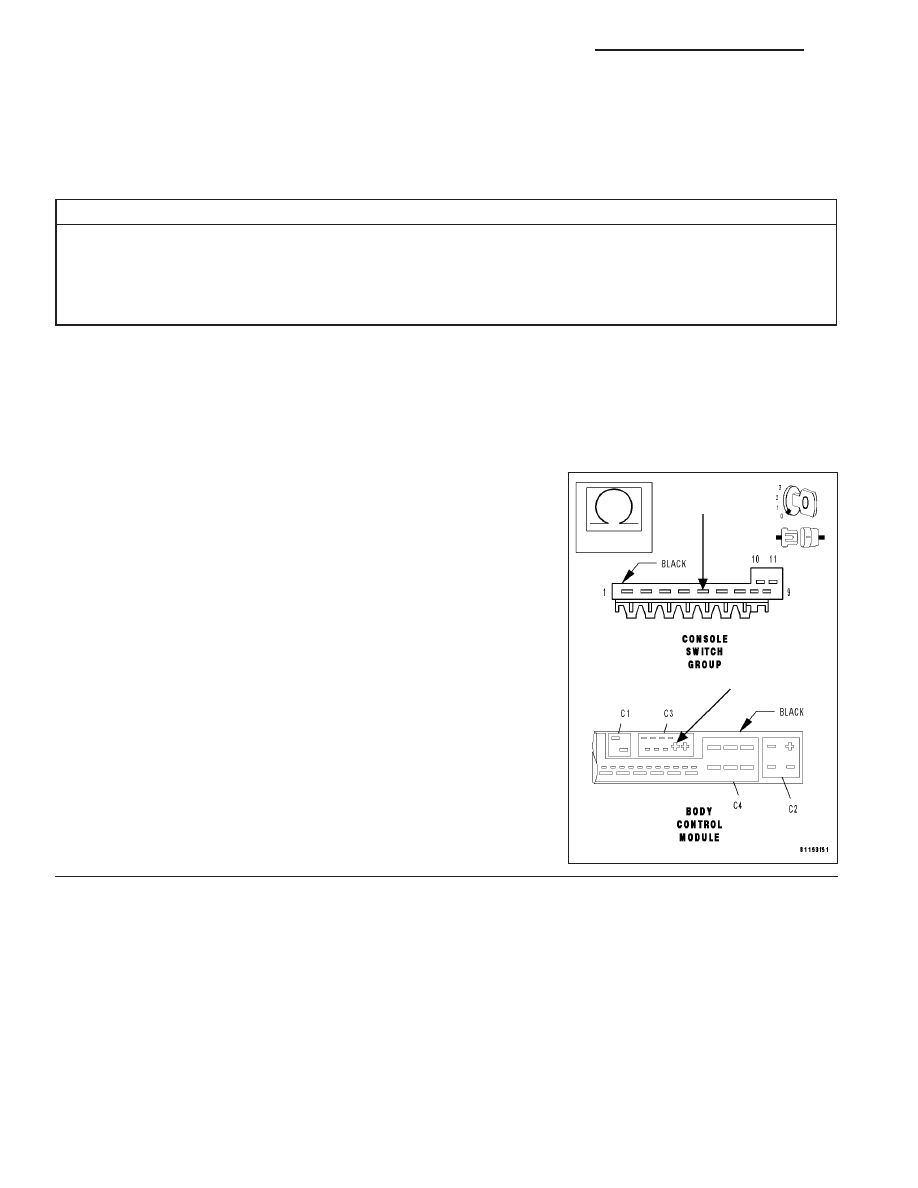

Diagnostic Test

1.

MEASURE THE RESISTANCE OF THE HAZARD SWITCH CIRCUIT

Turn the ignition off.

Disconnect the BCM harness connector.

Disconnect the Console Switch Group harness connector.

Note: Check connector - Clean/repair as necessary.
Measure the resistance of the Hazard Switch circuit between the BCM
harness connector and the Console Switch Group harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 2

No

>> Repair the Hazard Switch circuit for an open.

Perform BODY VERIFICATION TEST.

8L - 126

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

ZH

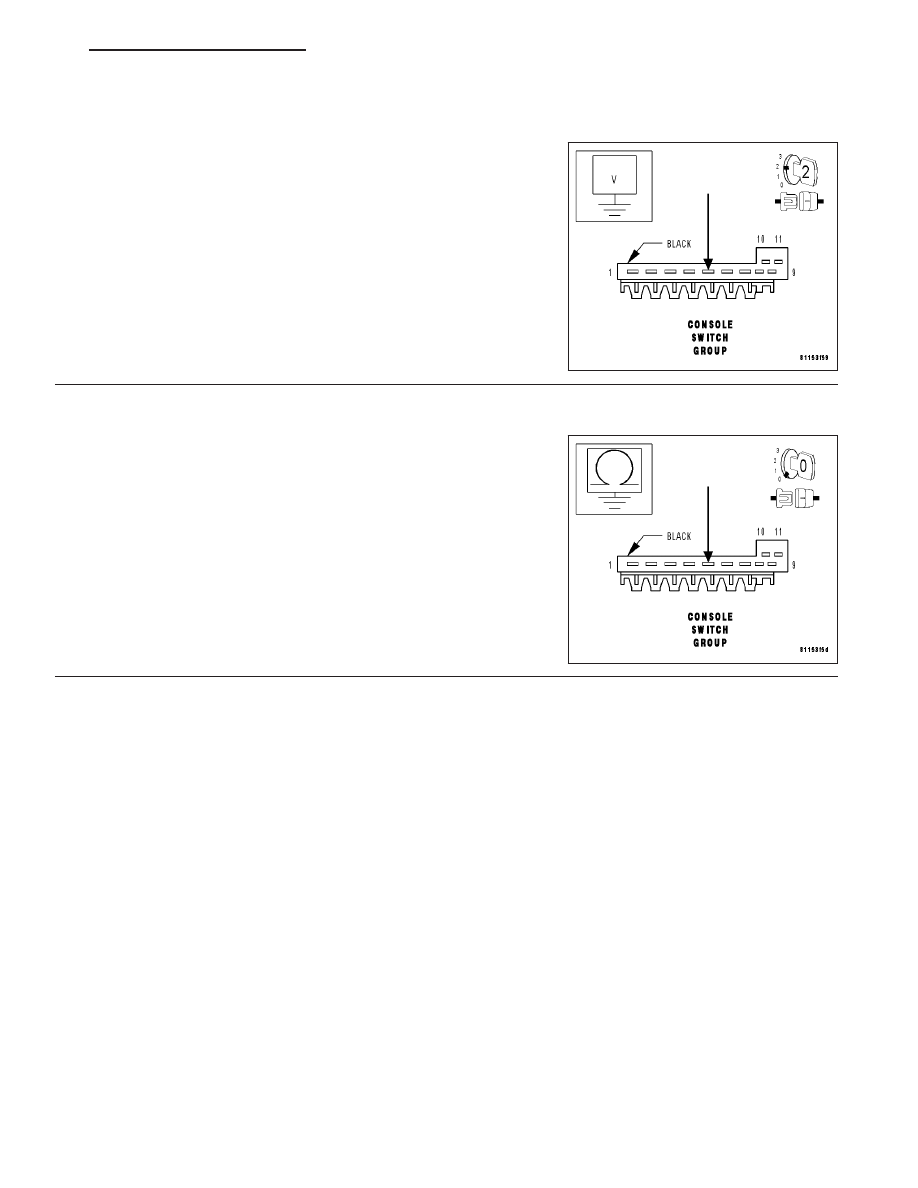

HAZARD SWITCH CIRCUIT (CONTINUED)

2.

MEASURE THE VOLTAGE OF THE HAZARD SWITCH CIRCUIT

Turn the ignition on.

Measure the voltage of the Hazard Switch circuit between the Console
Switch Group harness connector and Ground.

Is voltage present?

Yes

>> Repair the Hazard Switch circuit for a short to battery.

Perform BODY VERIFICATION TEST.

No

>> Go to 3

3.

MEASURE THE RESISTANCE OF THE HAZARD SWITCH CIRCUIT

Turn the ignition off.

Measure the resistance of the Hazard Switch circuit between the Con-
sole Switch Group harness connector and ground.

Is the resistance below 10K ohms?

Yes

>> Repair the Hazard Switch circuit for a short to ground.

Perform BODY VERIFICATION TEST.

No

>> Replace the Body Control Module. (Refer to 8 - ELECTRI-

CAL/ELECTRONIC CONTROL MODULES/BODY CON-
TROL/CENTRAL TIMER MODUL - REMOVAL).

Perform BODY VERIFICATION TEST.

ZH

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

8L - 127

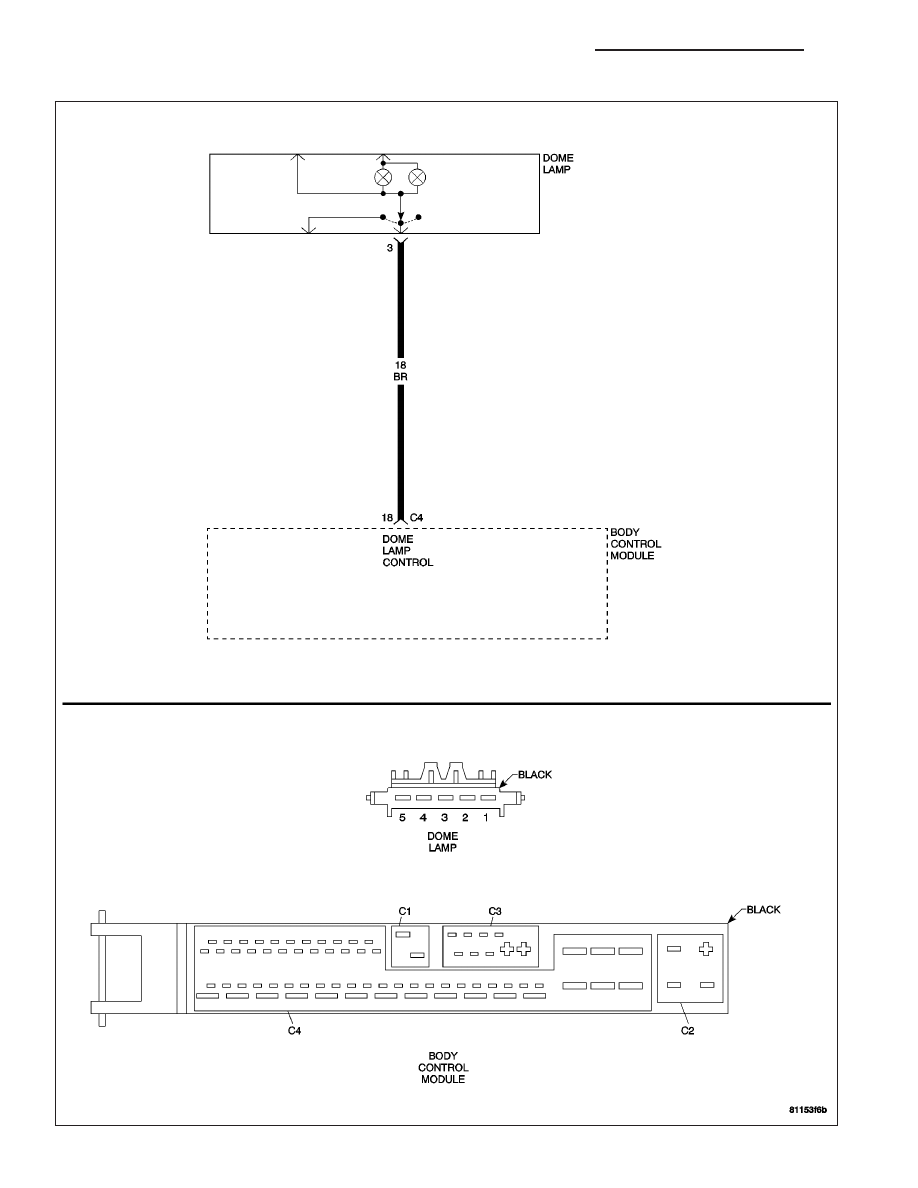

DOME LAMP CIRCUIT

8L - 128

LAMPS/LIGHTING - INTERIOR - ELECTRICAL DIAGNOSTICS

ZH
