INSTALLATION

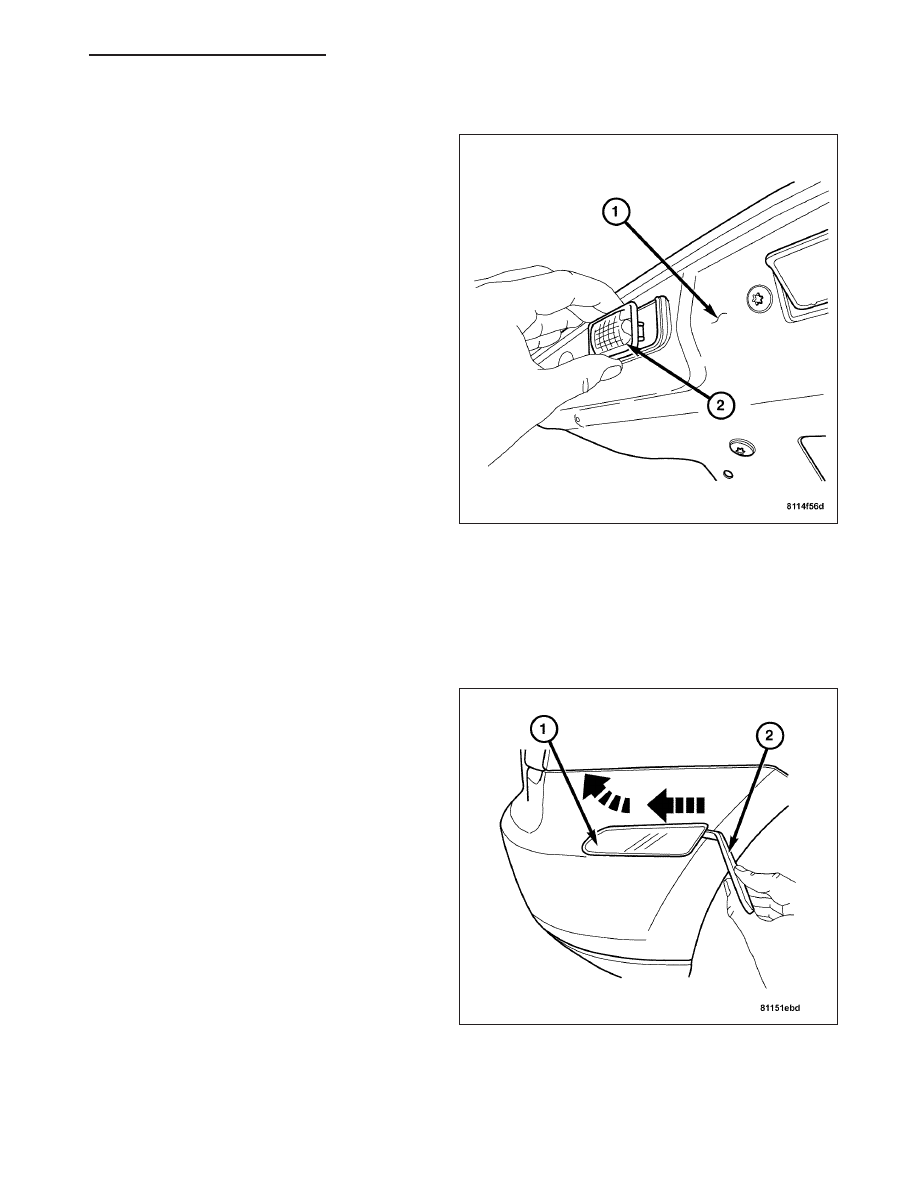

1. Insert the bulb into the lamp socket and place the

license plate lamp lens (2) into position.

2. Install the attachment screws and secure. Close

the liftgate.

3. Connect the negative battery cable.

MARKER LAMP

REMOVAL

REMOVAL - REAR MARKER LAMP

1. Disconnect the negative battery cable.

2. Insert a trim stick (2) at the front edge of the rear

marker lamp lens (1), gently depress rearward and
lift out from the fascia.

3. Rotate the socket counterclockwise and remove

the rear marker lamp bulb from the socket.

ZH

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 117

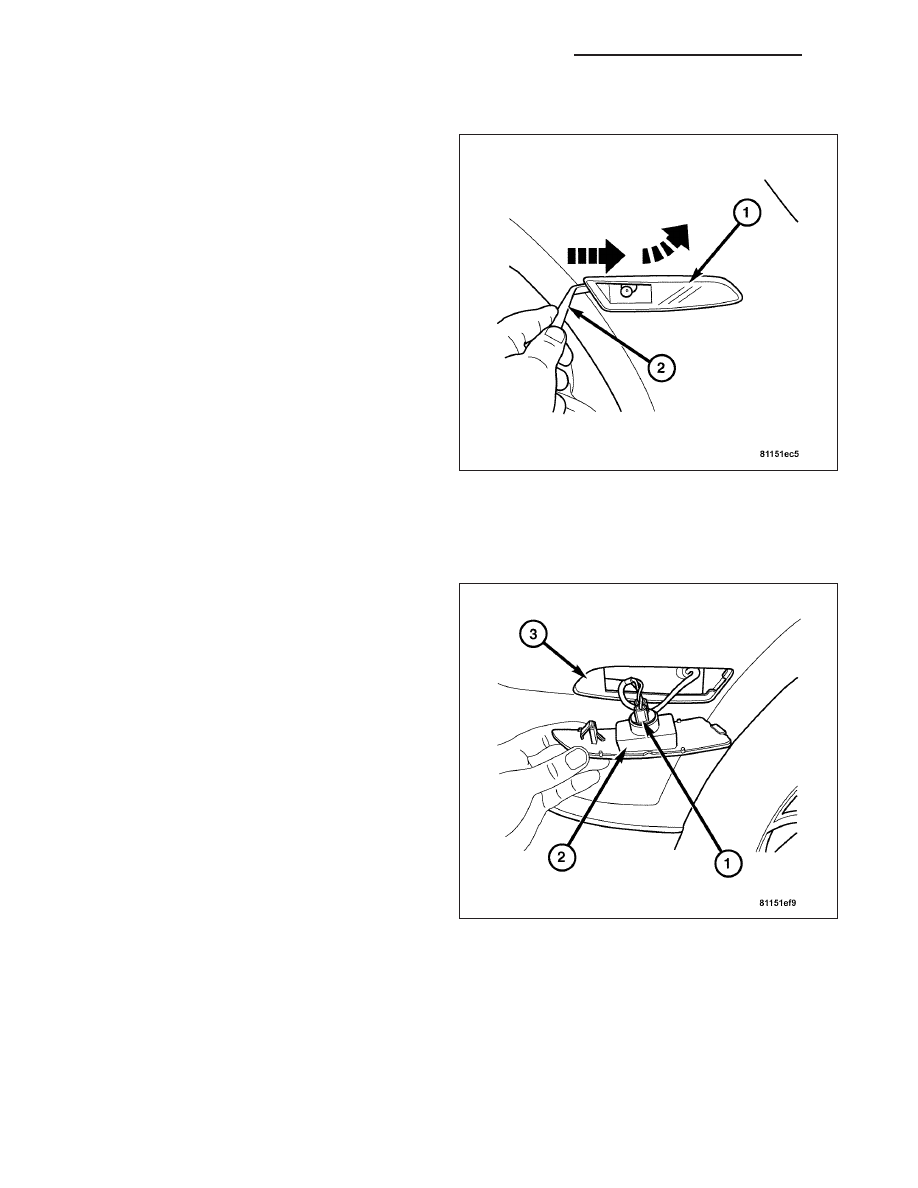

REMOVAL - FRONT MARKER LAMP

1. Disconnect the negative battery cable.

2. Insert a trim stick (2) at the rear edge of the front

marker lamp lens (1), gently depress forward and
lift out from the fascia.

3. Rotate the socket counterclockwise and remove

the front marker lamp bulb from the socket.

INSTALLATION

INSTALLATION - REAR MARKER LAMP

1. Insert the rear marker bulb into the socket (1) and

rotate clockwise into the rear marker lamp lens (2).

2. Install the back edge of the rear marker lamp lens

first into the fascia (3), then press the forward edge
in at the front.

3. Connect the negative battery cable.

8L - 118

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

ZH

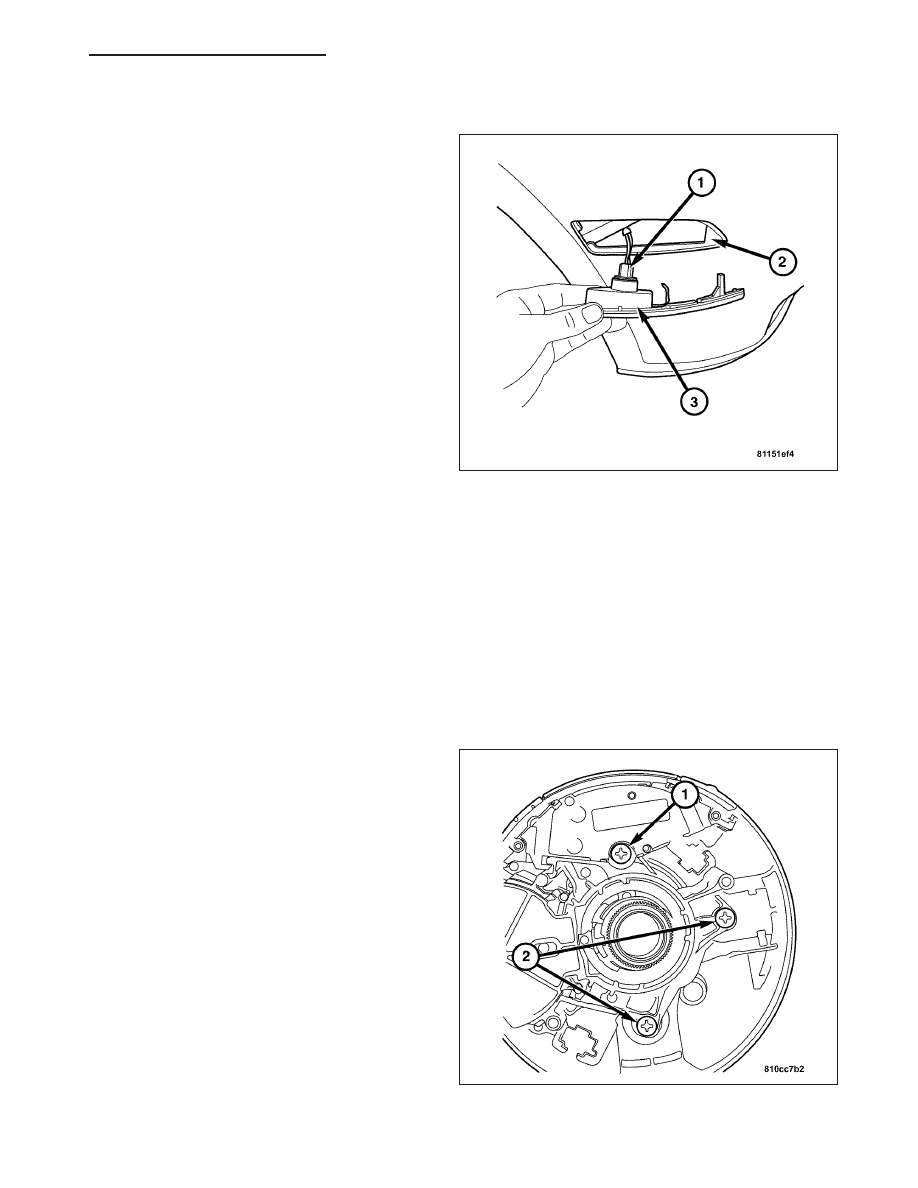

INSTALLATION - FRONT MARKER LAMP

1. Insert the front marker bulb into the socket (1) and

rotate clockwise into the front marker lamp lens (3).

2. Install the forward edge of the front marker lamp

lens first into the fascia (2), then press the rear
edge in at the back.

3. Connect the negative battery cable.

MULTI-FUNCTION SWITCH

REMOVAL

WARNING: ON VEHICLES EQUIPPED WITH AIRBAGS, DISABLE THE SUPPLEMENTAL RESTRAINT SYSTEM
BEFORE ATTEMPTING ANY STEERING WHEEL, STEERING COLUMN, DRIVER AIRBAG, PASSENGER AIR-
BAG, FRONT IMPACT SENSOR, SIDE IMPACT SENSOR, SIDE CURTAIN AIRBAG, OR INSTRUMENT PANEL
COMPONENT DIAGNOSIS OR SERVICE. DISCONNECT AND ISOLATE THE BATTERY NEGATIVE (GROUND)
CABLE, THEN WAIT TWO MINUTES FOR THE SYSTEM CAPACITOR TO DISCHARGE BEFORE PERFORMING
FURTHER DIAGNOSIS OR SERVICE. THIS IS THE ONLY SURE WAY TO DISABLE THE SUPPLEMENTAL
RESTRAINT SYSTEM. FAILURE TO TAKE THE PROPER PRECAUTIONS COULD RESULT IN ACCIDENTAL
AIRBAG DEPLOYMENT AND POSSIBLE PERSONAL INJURY.

1. Disconnect the negative battery cable.

2. Remove the steering wheel. (Refer to 19 - STEER-

ING/COLUMN/STEERING WHEEL - REMOVAL).

3. Remove the clockspring. (Refer to 8 - ELECTRI-

CAL/RESTRAINTS/CLOCKSPRING - REMOVAL).

4. Remove the lower instrument panel. (Refer to 23 -

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL ASSEMBLY - REMOVAL).

5. Remove the screw (1) attaching the speed control

switch to the multifunction switch.

6. Remove the bracket below the speed control

switch.

7. Remove the screws (2) attaching the multifunction

switch to the steering column.

8. Disconnect the multifunction switch harness con-

nectors.

9. Remove the wire harness from the steering col-

umn.

10. Remove the multifunction switch from the steering column.

ZH

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 119

INSTALLATION

WARNING: ON VEHICLES EQUIPPED WITH AIRBAGS, DISABLE THE AIRBAG SYSTEM BEFORE ATTEMPT-
ING ANY STEERING WHEEL, STEERING COLUMN, OR INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. DISCONNECT AND ISOLATE THE BATTERY NEGATIVE (GROUND) CABLE, THEN WAIT TWO MIN-
UTES FOR THE AIRBAG SYSTEM CAPACITOR TO DISCHARGE BEFORE PERFORMING FURTHER DIAGNO-
SIS OR SERVICE. THIS IS THE ONLY SURE WAY TO DISABLE THE AIRBAG SYSTEM. FAILURE TO TAKE
THE PROPER PRECAUTIONS COULD RESULT IN ACCIDENTAL AIRBAG DEPLOYMENT AND POSSIBLE
PERSONAL INJURY.

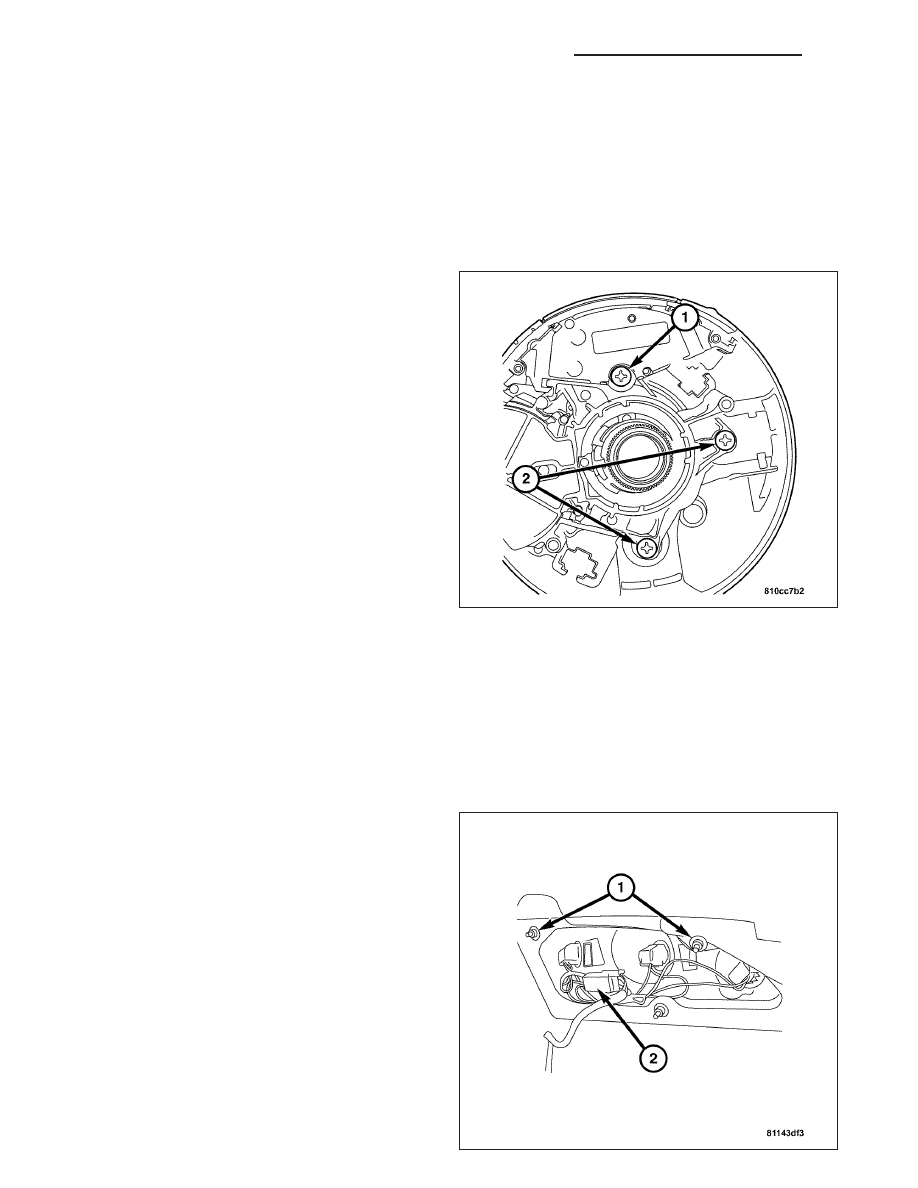

1. Install the multifunction switch to the steering col-

umn.

2. Install the wire harness to the steering column.

3. Connect the multifunction switch harness connec-

tors.

4. Install the screws (2) attaching the multifunction

switch to the steering column.

5. Install the bracket on the top of the multifunction

switch.

6. Install the screw (1) attaching the speed control

switch to the multifunction switch.

7. Install the lower instrument panel. (Refer to 23 -

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL ASSEMBLY - INSTALLATION).

8. Install the clockspring. (Refer to 8 - ELECTRICAL/

RESTRAINTS/CLOCKSPRING - INSTALLATION).

9. Install the steering wheel. (Refer to 19 - STEER-

ING/COLUMN/STEERING WHEEL - INSTALLATION).

10. Connect the negative battery cable.

TAIL LAMP UNIT

REMOVAL

REMOVAL - TAIL LAMP UNIT

1. Disconnect the negative battery cable.

2. Remove the access panel from the cargo area inte-

rior trim panel.

3. Disconnect the tail lamp unit harness connector (2),

and remove the retaining nuts (1).

8L - 120

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

ZH
