HEADLAMP LEVELING SWITCH - EXPORT

DESCRIPTION

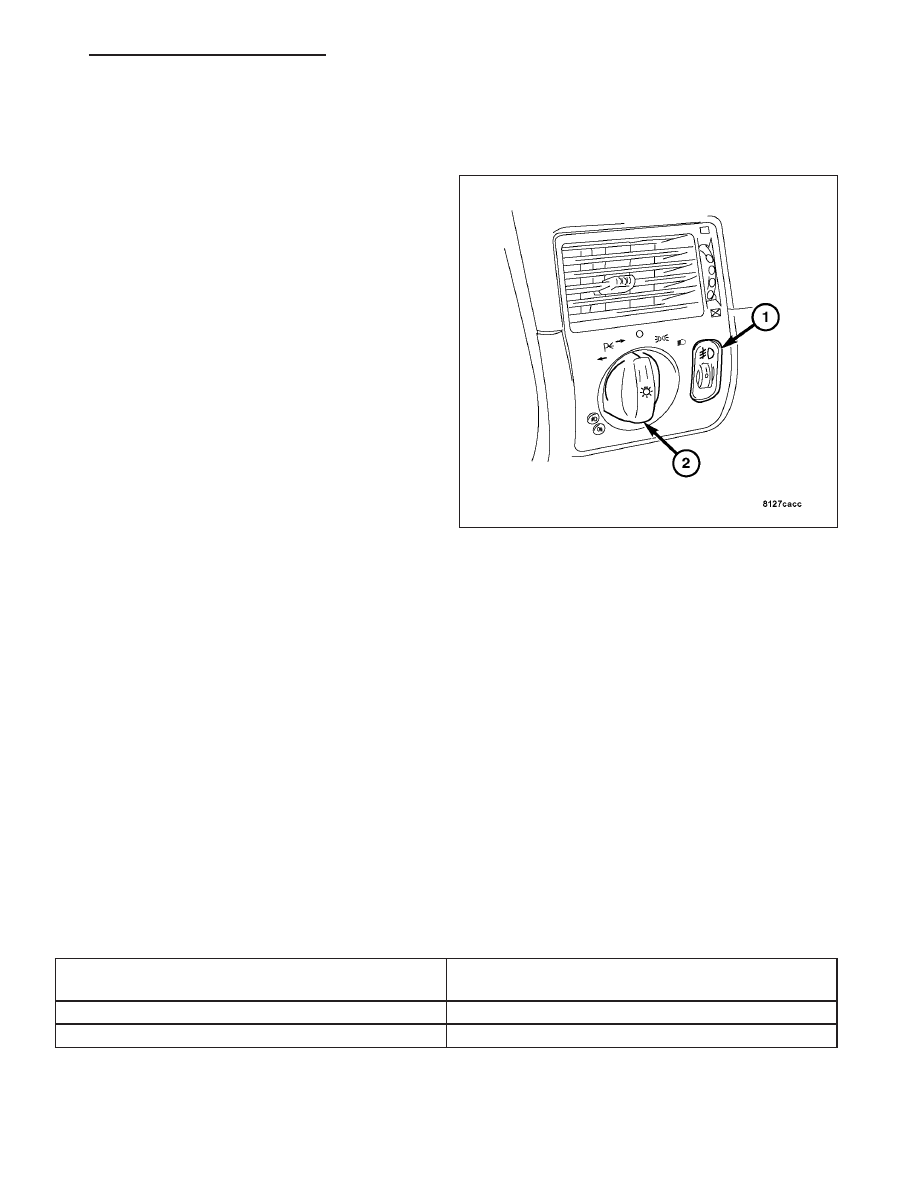

The Headlamp Leveling Switch (1) is located next to
the Headlamp Switch (2) and is the primary controller
of the Headlamp Leveling System. The Leveling
Switch has two settings 0-1, “0” being the lowest, “1”
being the highest headlight beam vertical setting.

OPERATION

With the rotation of the Headlamp Leveling Switch control knob, voltage is adjusted at the Headlamp Leveling
Switch. This signals the headlamp leveling motors to adjust the vertical headlamp beam pattern accordingly. The
headlamps must be “ON” in order for the leveling system to function. Refer to the appropriate wiring information.
The wiring information includes wiring diagrams, proper wire and connector repair procedures, details of wire har-
ness routing and retention, connector pin-out information and location views for the various wire harness connec-
tors, splices and grounds.

DIAGNOSIS AND TESTING

HEADLAMP LEVELING SWITCH

1. Disconnect the negative battery cable.

2. Remove the headlamp leveling switch from the instrument panel (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING -

EXTERIOR/HEADLAMP SWITCH - REMOVAL).

3. Using an Ohm meter and the table below, check the resistance between the switch connector pins 5&9.

4. If the test results are NOT as indicated in the HEADLAMP LEVELING SWITCH CONTINUITY table, replace the

switch. If the test results ARE as indicated HEADLAMP LEVELING SWITCH CONTINUITY table, the switch is
OK at this time.

HEADLAMP LEVELING SWITCH CONTINUITY

SWITCH POSITION

RESISTANCE

BETWEEN PINS 5&9

0

0.752

V

1

0.564

V

REMOVAL

1. Disconnect the negative battery cable.

2. Remove the headlamp switch (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/HEADLAMP SWITCH

- REMOVAL).

ZH

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 109

3. Remove the headlamp leveling switch from the headlamp switch assembly.

INSTALLATION

1. Install the headlamp leveling switch into the headlamp switch assembly.

2. Install the headlamp switch (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/HEADLAMP SWITCH -

INSTALLATION).

3. Connect the negative battery cable.

HEADLAMP SWITCH

DESCRIPTION

The Headlamp Switch is part of the Illumination Control Module. A knob on the face of the module controls exterior
lighting functions. The Exterior Lighting and Headlamp Switch portions of the Illumination Control Module cannot be
adjusted or repaired. If faulty or damaged, the entire module assembly must be replaced as a unit.

OPERATION

The Headlamp Switch has an off, parking lamp, fog lamp, and headlamp on position. High beam headlamps are
controlled by the fore/aft movement of the Multifunction Switch stalk. The fog lamps are activated by pulling rear-
ward on the Headlamp Switch knob.

REMOVAL

WARNING: ON VEHICLES EQUIPPED WITH AIRBAGS, DISABLE THE AIRBAG SYSTEM BEFORE ATTEMPT-
ING ANY STEERING WHEEL, STEERING COLUMN, OR INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. DISCONNECT AND ISOLATE THE BATTERY NEGATIVE (GROUND) CABLE, THEN WAIT TWO MIN-
UTES FOR THE AIRBAG SYSTEM CAPACITOR TO DISCHARGE BEFORE PERFORMING FURTHER DIAGNO-
SIS OR SERVICE. THIS IS THE ONLY SURE WAY TO DISABLE THE AIRBAG SYSTEM. FAILURE TO TAKE
THE PROPER PRECAUTIONS COULD RESULT IN ACCIDENTAL AIRBAG DEPLOYMENT AND POSSIBLE
PERSONAL INJURY.

1. Disconnect the negative battery cable.

2. Remove the lower instrument panel. (Refer to 23 - BODY/INSTRUMENT PANEL/INSTRUMENT PANEL ASSEM-

BLY - REMOVAL).

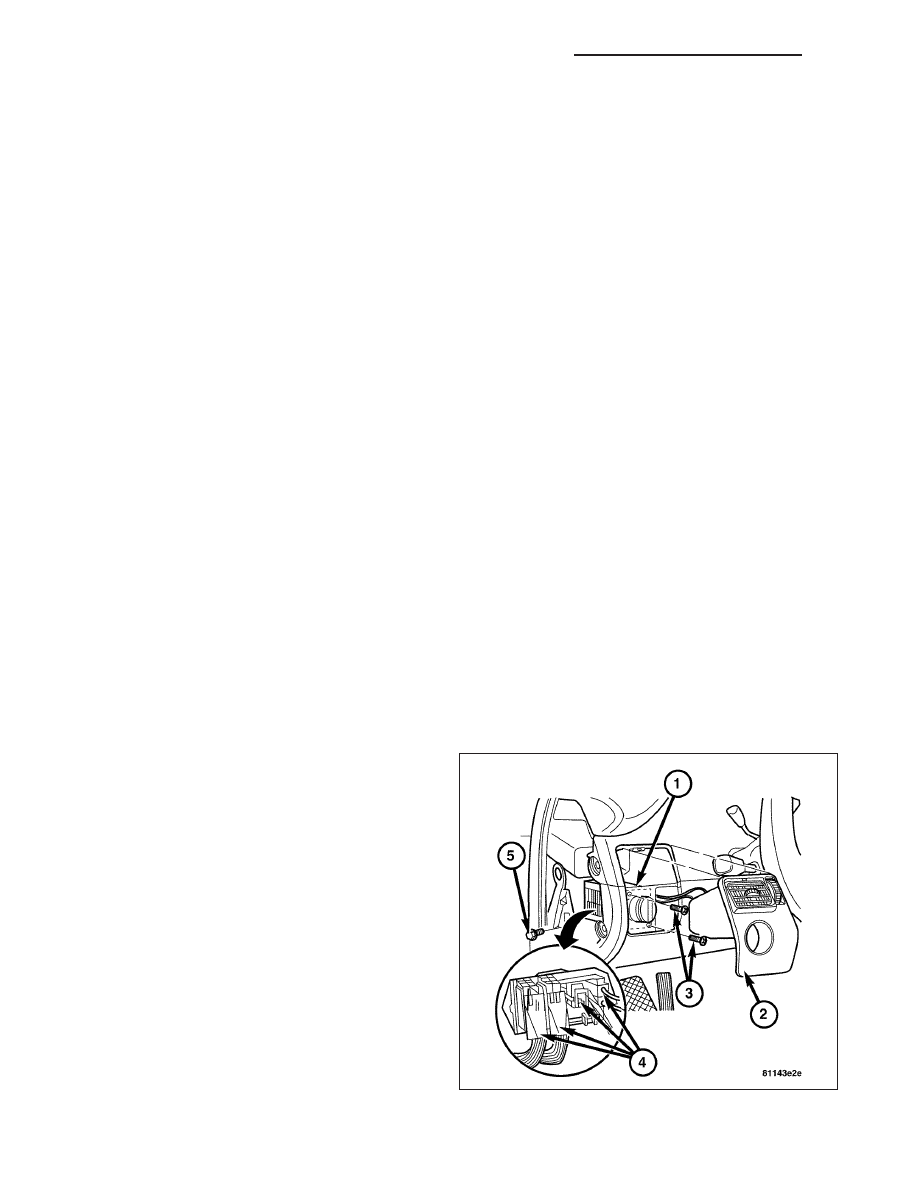

3. Unlock and disconnect the harness connectors (4)

on the rear of the headlamp switch.

4. Remove the headlamp switch interior trim panel

(2).

5. Remove the headlamp switch attachment screws

(3) and (5).

6. Remove the headlamp switch from the rear of the

lower instrument panel.

8L - 110

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

ZH

INSTALLATION

WARNING: ON VEHICLES EQUIPPED WITH AIRBAGS, DISABLE THE AIRBAG SYSTEM BEFORE ATTEMPT-
ING ANY STEERING WHEEL, STEERING COLUMN, OR INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. DISCONNECT AND ISOLATE THE BATTERY NEGATIVE (GROUND) CABLE, THEN WAIT TWO MIN-
UTES FOR THE AIRBAG SYSTEM CAPACITOR TO DISCHARGE BEFORE PERFORMING FURTHER DIAGNO-
SIS OR SERVICE. THIS IS THE ONLY SURE WAY TO DISABLE THE AIRBAG SYSTEM. FAILURE TO TAKE
THE PROPER PRECAUTIONS COULD RESULT IN ACCIDENTAL AIRBAG DEPLOYMENT AND POSSIBLE
PERSONAL INJURY.

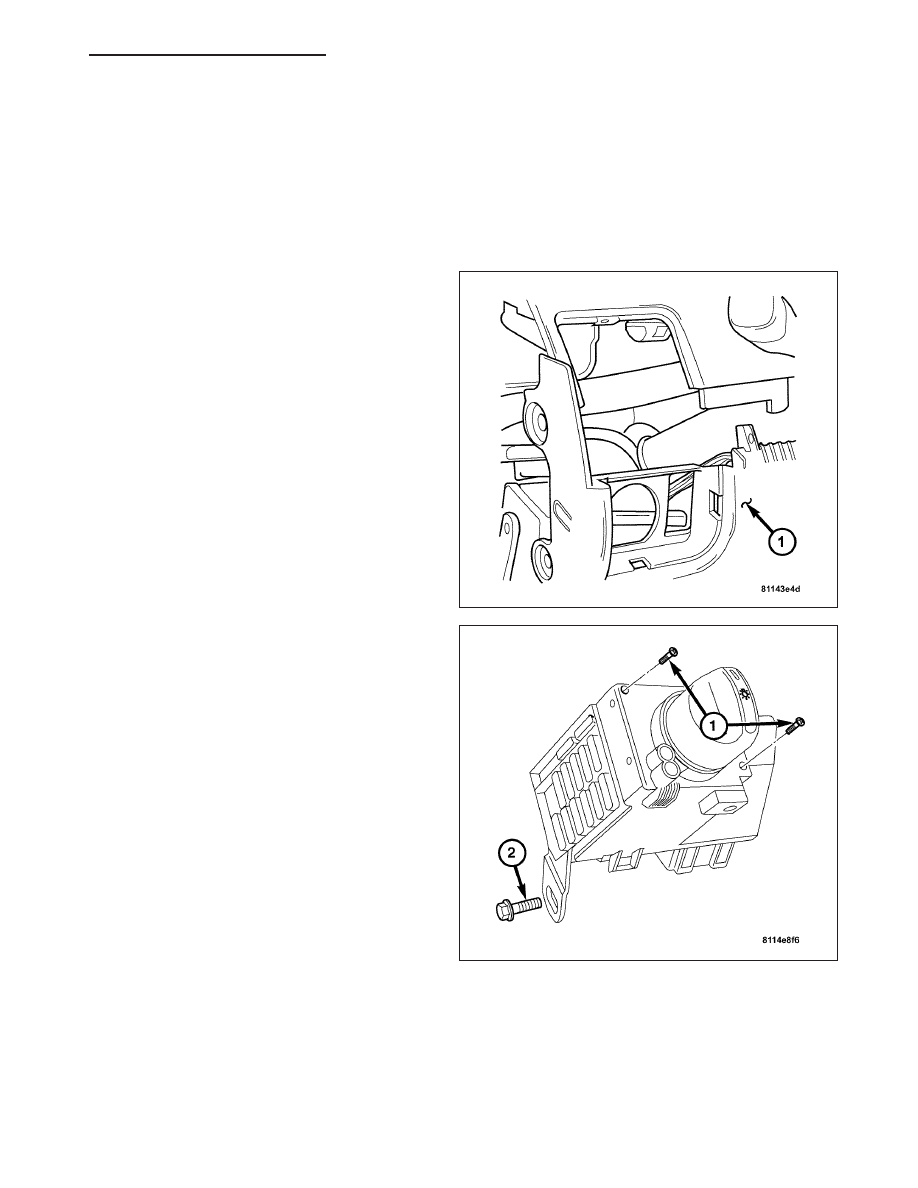

1. Position the headlamp switch into the lower instru-

ment panel (1).

2. Install the headlamp switch attachment screws (1)

and (2), and secure.

3. Install the headlamp switch interior trim panel.

4. Connect the harness connectors at the rear of the

headlamp switch and lock to secure.

5. Install the lower instrument panel. (Refer to 23 -

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL ASSEMBLY - INSTALLATION).

6. Connect the negative battery cable.

ZH

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 111

HEADLAMP UNIT

DESCRIPTION

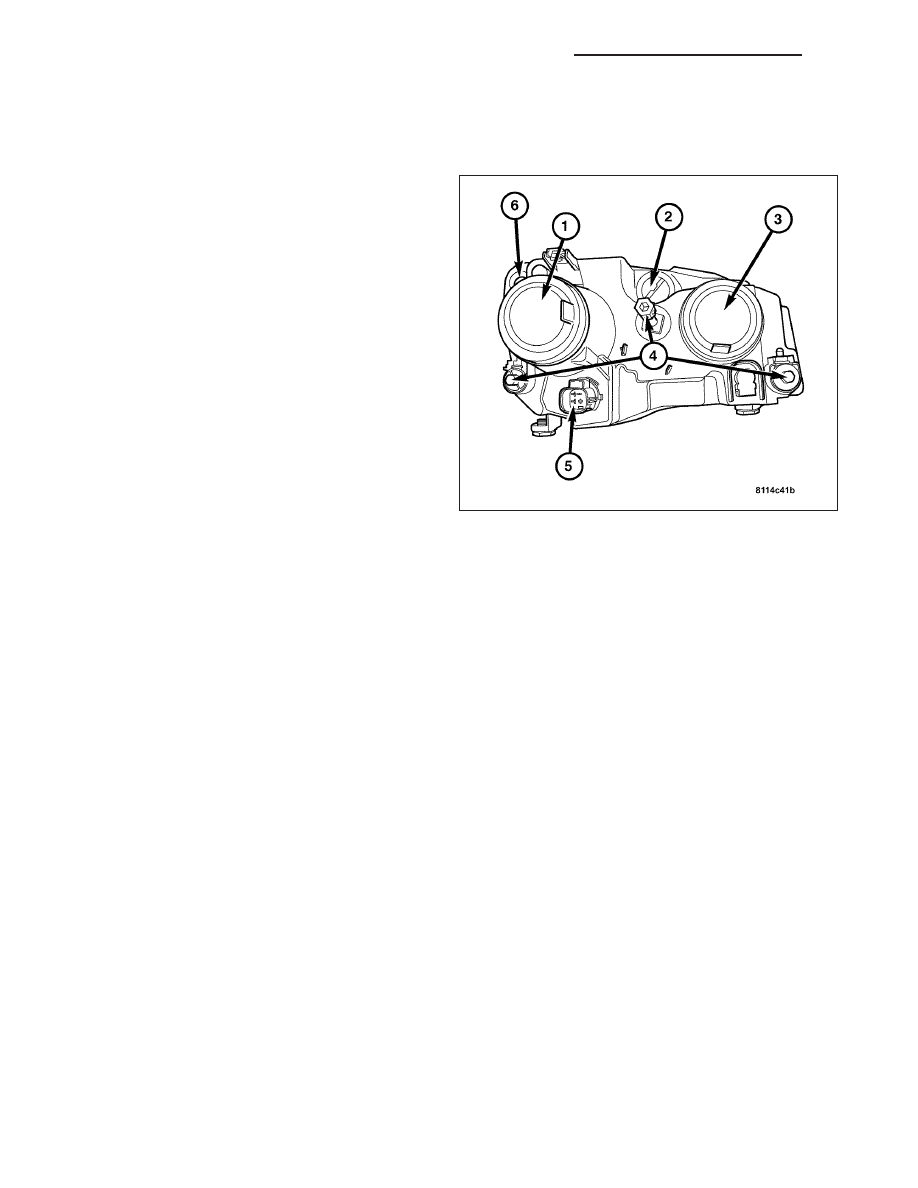

The Headlamp Unit is a housing that integrates sepa-
rate bulbs for low beam (3) and high beam (1) head-
lamps. It also includes the turn signal bulbs (2) and
front position bulbs (6). The low beam, high beam and
turn signal bulbs are enclosed with access covers for
protection. One single harness connector (5) supplies
power from fuses within the Illumination Control Mod-
ule/IP fuse block, and ground.

The entire Headlamp Unit is mounted onto the front of
the core support structure and aimed with built in
adjustment screws (4).

STANDARD PROCEDURE

STANDARD PROCEDURE - HEADLAMP UNIT ALIGNMENT

HEADLAMP ALIGNMENT PREPARATION

1. Verify headlamp dimmer switch and high beam indicator operation.

2. Inspect and correct damaged or defective components that could interfere with proper headlamp alignment.

3. Verify proper tire inflation.

4. Clean headlamp lenses.

5. Verify that luggage area is not heavily loaded.

6. Fuel tank should be FULL. Add 2.94 kg (6.5 lbs.) of weight over the fuel tank for each estimated gallon of miss-

ing fuel.
