INSTALLATION

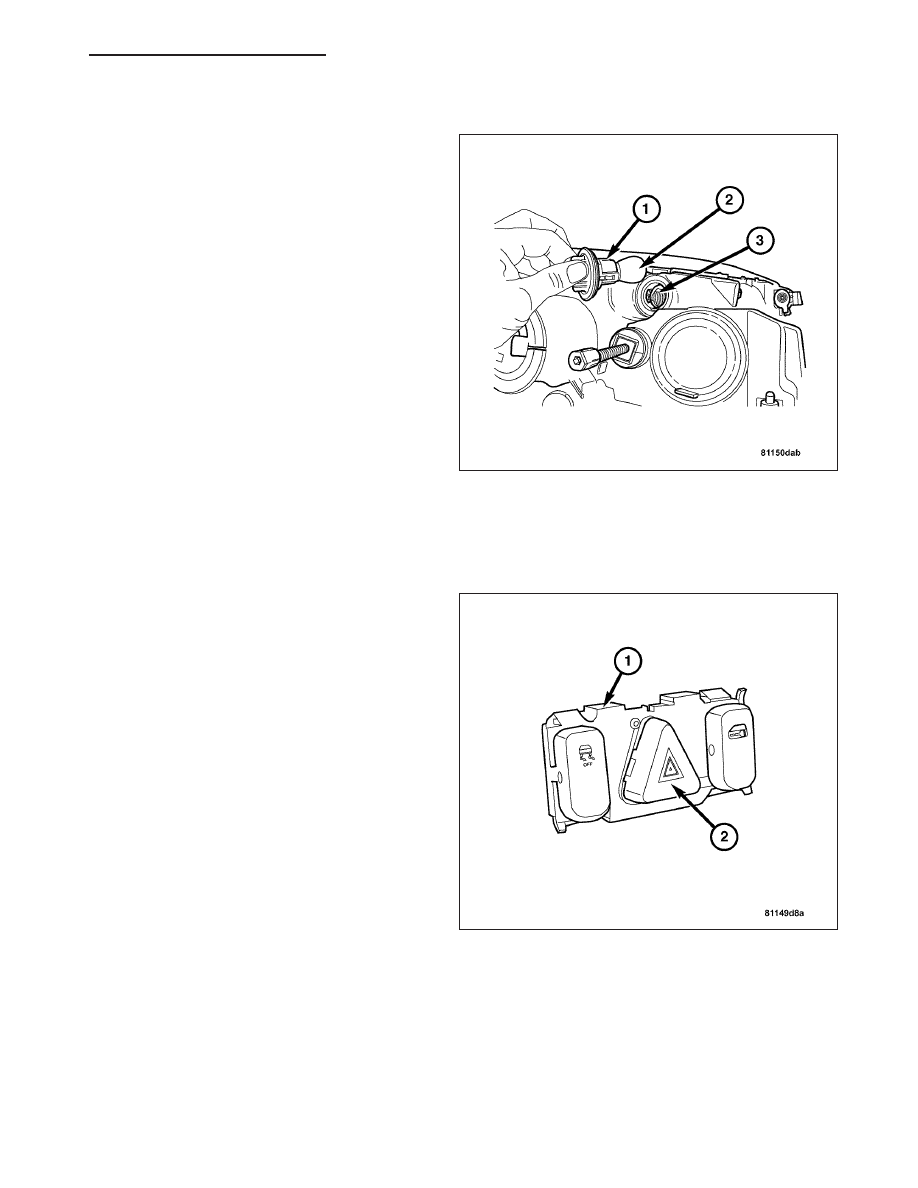

1. Insert the turn signal bulb (2) into the bulb housing

(1) and install into the headlamp unit (3) by rotating
clockwise.

2. Install the headlamp unit. (Refer to 8 - ELECTRI-

CAL/LAMPS/LIGHTING - EXTERIOR/HEADLAMP -
INSTALLATION).

3. Connect the negative battery cable.

HAZARD FLASHER

DESCRIPTION

The Hazard Flasher (1) is integrated within the Hazard
Switch Assembly (2) and cannot be adjusted or
repaired. If faulty, worn, or damaged, the entire Haz-
ard Switch Assembly must be replaced. For complete
Hazard Switch removal procedures, refer to Hazard
Switch removal in this section. (Refer to 8 - ELECTRI-
CAL/LAMPS/LIGHTING

-

EXTERIOR/HAZARD

SWITCH - REMOVAL).

ZH

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 101

HAZARD SWITCH

DESCRIPTION

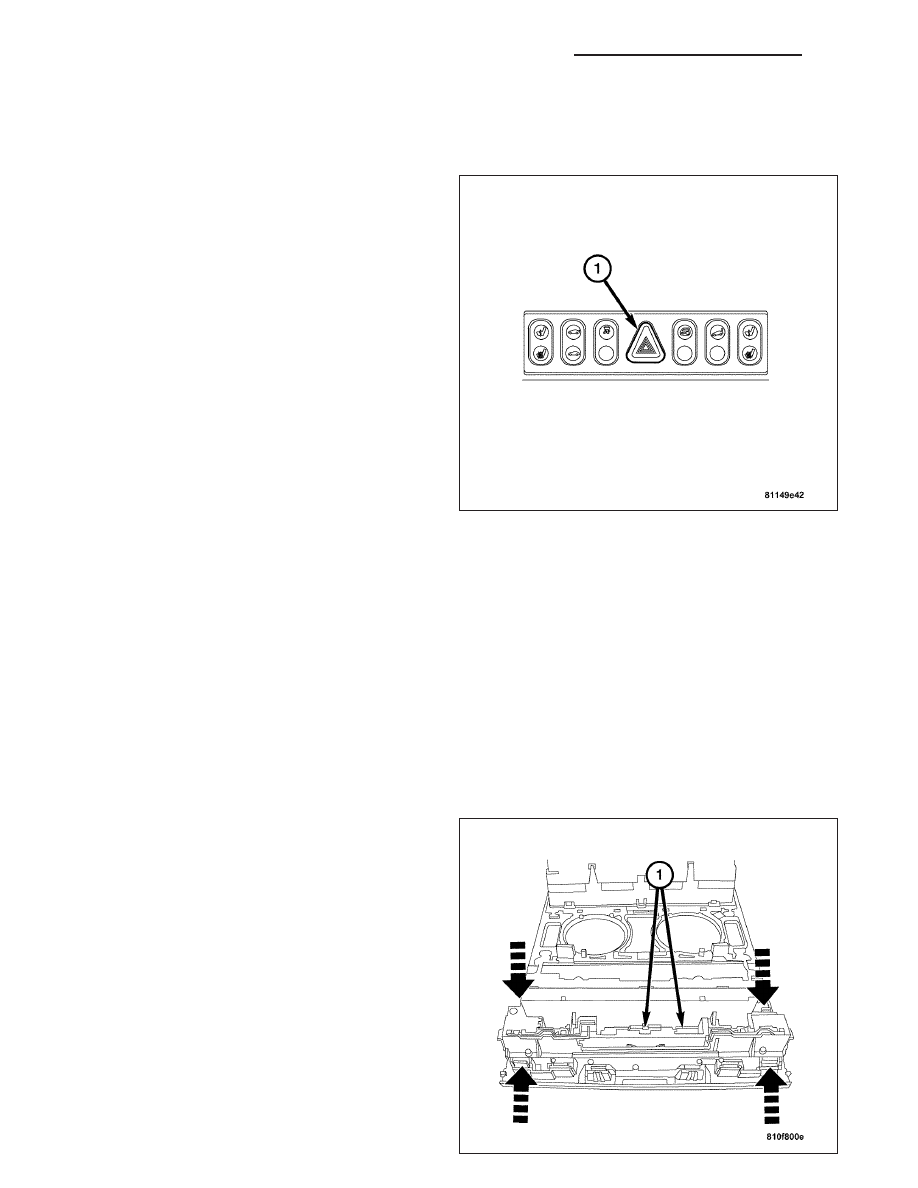

The Hazard Switch (1) is actuated by a push button
located in the center of the Instrument Panel directly
below the Radio. The Hazard Switch is identified with
a triangular shape and is red in color. Push and
release the button (1) to turn the hazard function ON
or OFF. When pushed, the button will move out from
the panel in the ON position and remain in toward the
panel in the OFF position.

OPERATION

Push and release the hazard switch to turn the hazard function ON or OFF. The button will move out from the
center console panel when in the ON position, and will remain in toward the center console panel when in the OFF
position.

REMOVAL

WARNING: ON VEHICLES EQUIPPED WITH AIRBAGS, DISABLE THE AIRBAG SYSTEM BEFORE ATTEMPT-
ING ANY STEERING WHEEL, STEERING COLUMN, OR INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. DISCONNECT AND ISOLATE THE BATTERY NEGATIVE (GROUND) CABLE, THEN WAIT TWO MIN-
UTES FOR THE AIRBAG SYSTEM CAPACITOR TO DISCHARGE BEFORE PERFORMING FURTHER DIAGNO-
SIS OR SERVICE. THIS IS THE ONLY SURE WAY TO DISABLE THE AIRBAG SYSTEM. FAILURE TO TAKE
THE PROPER PRECAUTIONS COULD RESULT IN ACCIDENTAL AIRBAG DEPLOYMENT AND POSSIBLE
PERSONAL INJURY.

1. Disconnect the negative battery cable.

2. Remove the center console cover. (Refer to 23 -

BODY/INTERIOR/CENTER

CONSOLE

-

REMOVAL).

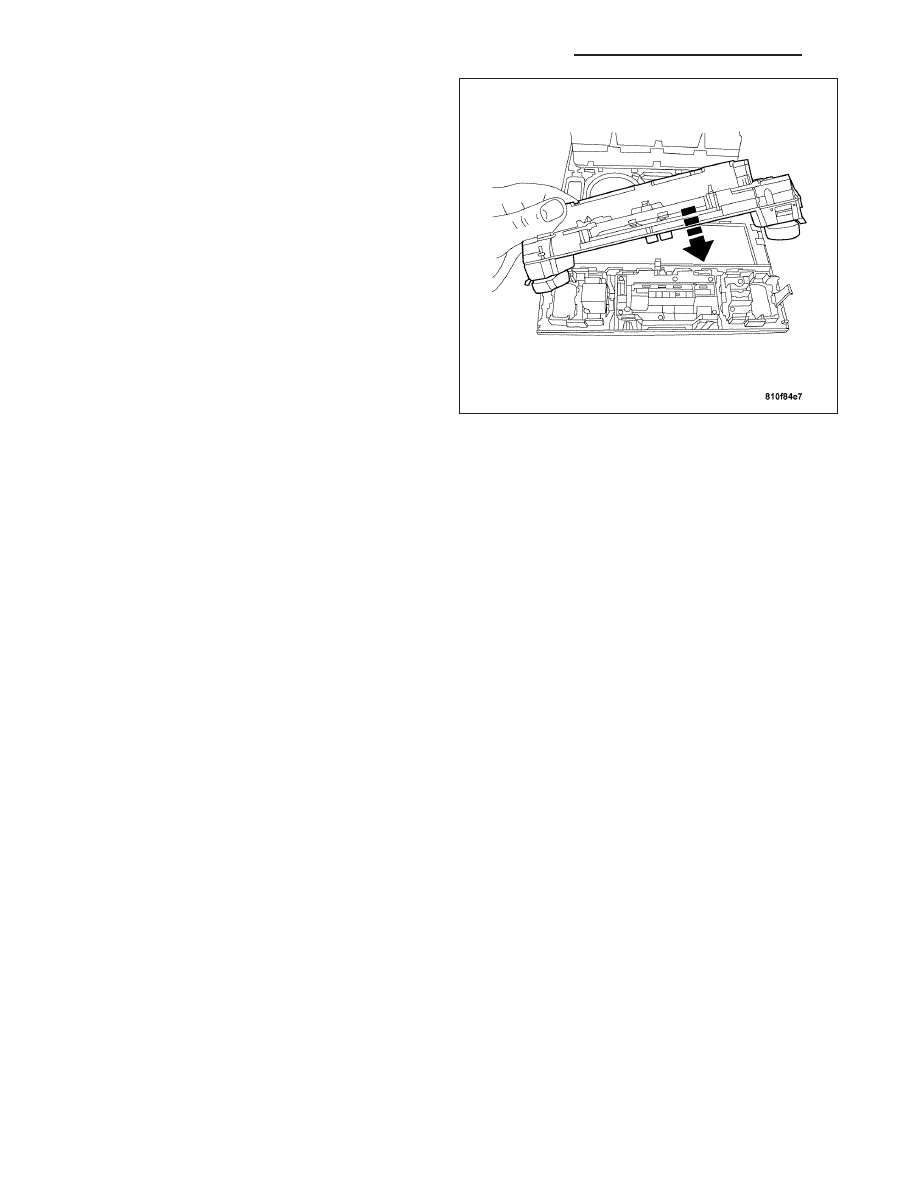

3. Disconnect the center console switch harness con-

nectors (1) and press the locking tabs to remove
the outer gang of switches.

8L - 102

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

ZH

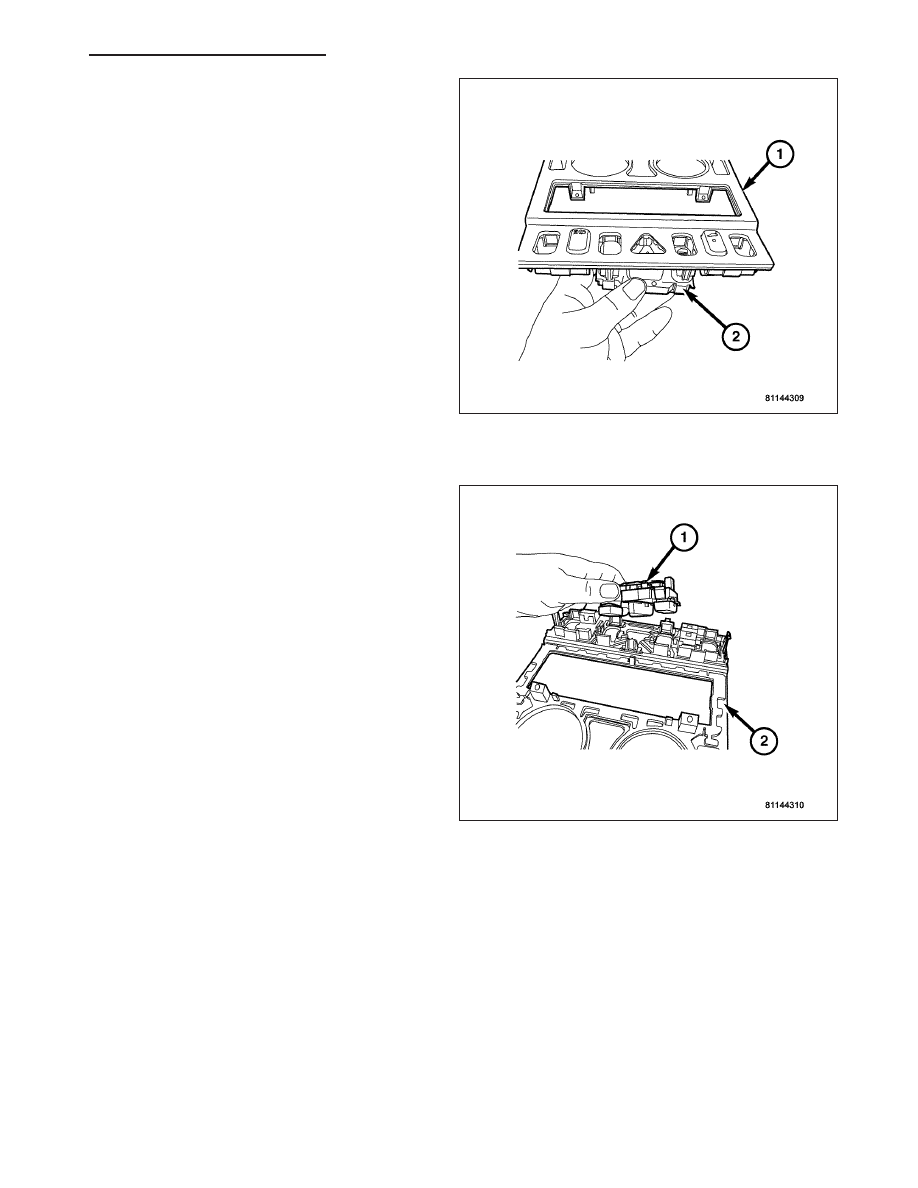

4. Press the hazard switch locking tabs and remove

the hazard switch (2) from the center console cover
(1).

INSTALLATION

1. Insert the hazard switch (1) into the center console

cover (2) and press to engage the locking tabs.

ZH

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 103

2. Install the outer gang of switches into the center

console cover and press to engage the locking
tabs.

3. Connect the center console switch harness con-

nectors.

4. Install the center console cover. (Refer to 23 -

BODY/INTERIOR/CENTER CONSOLE - INSTAL-
LATION).

5. Connect the negative battery cable.

HEADLAMP

DESCRIPTION

The headlamp units are unique and modular in design. The headlamp unit contains four separate bulbs:

•

Low Beam Lamp

•

High Beam Lamp

•

Front Position Lamp

•

Front Turn Signal Lamp

OPERATION

The headlamps and front position lamps are controlled by the Illumination Control Module, which contains a dedi-
cated headlamp switch. The turn signal lamps are controlled by the Multifunction Switch and Hazard Flasher. The
headlamps are serviced separately. For complete Exterior Lamp replacement procedures, refer to Exterior Lamps/
Lighting removal procedures in this section.

REMOVAL

LOW BEAM BULB

1. Disconnect the negative battery cable.

2. Remove the headlamp unit. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/HEADLAMP -

REMOVAL).
