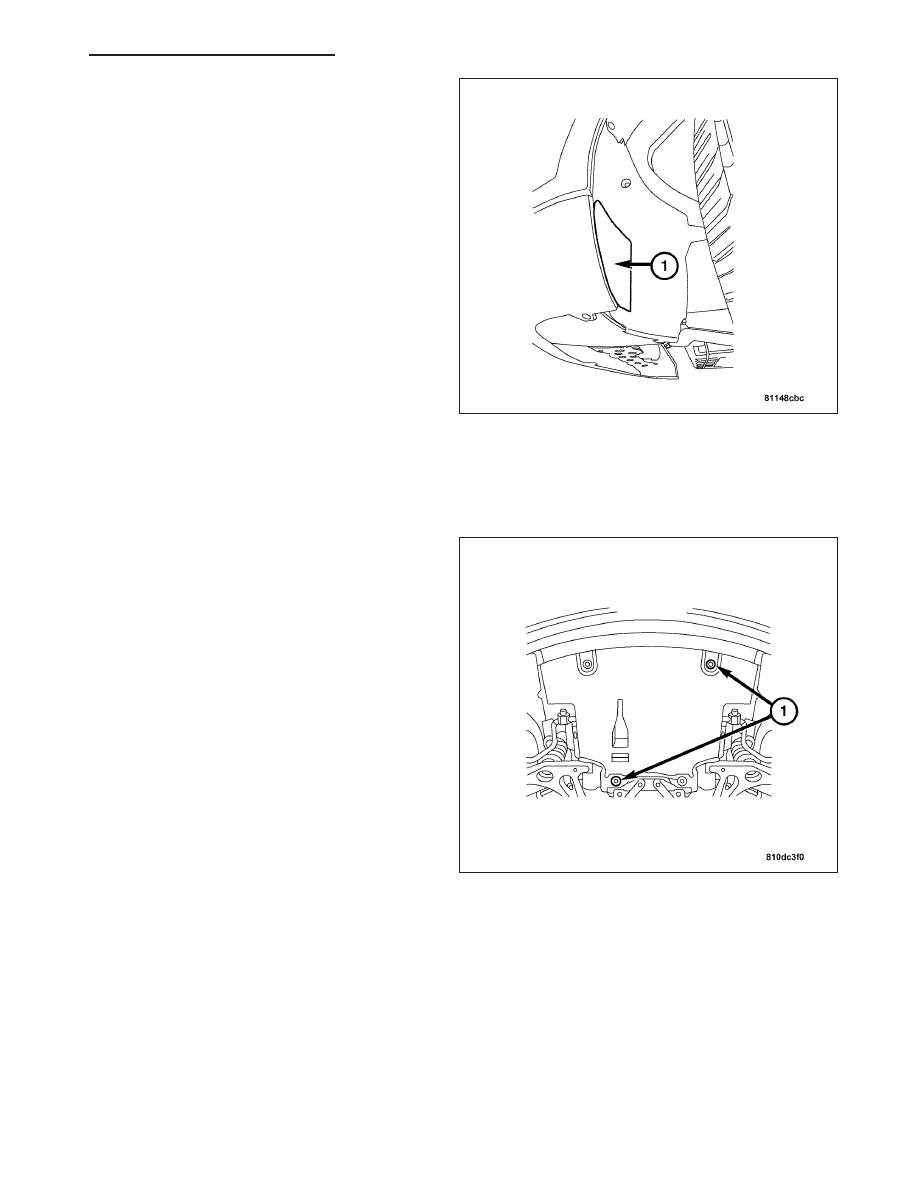

3. Close the access panel (1) in the front inner fender

liner.

4. Lower the vehicle.

5. Connect the negative battery cable.

FOG LAMP UNIT

REMOVAL

1. Disconnect the negative battery cable.

2. Raise and support the vehicle.

3. Remove the lower engine splash shield retaining

nuts (1), and remove the splash shield.

ZH

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 97

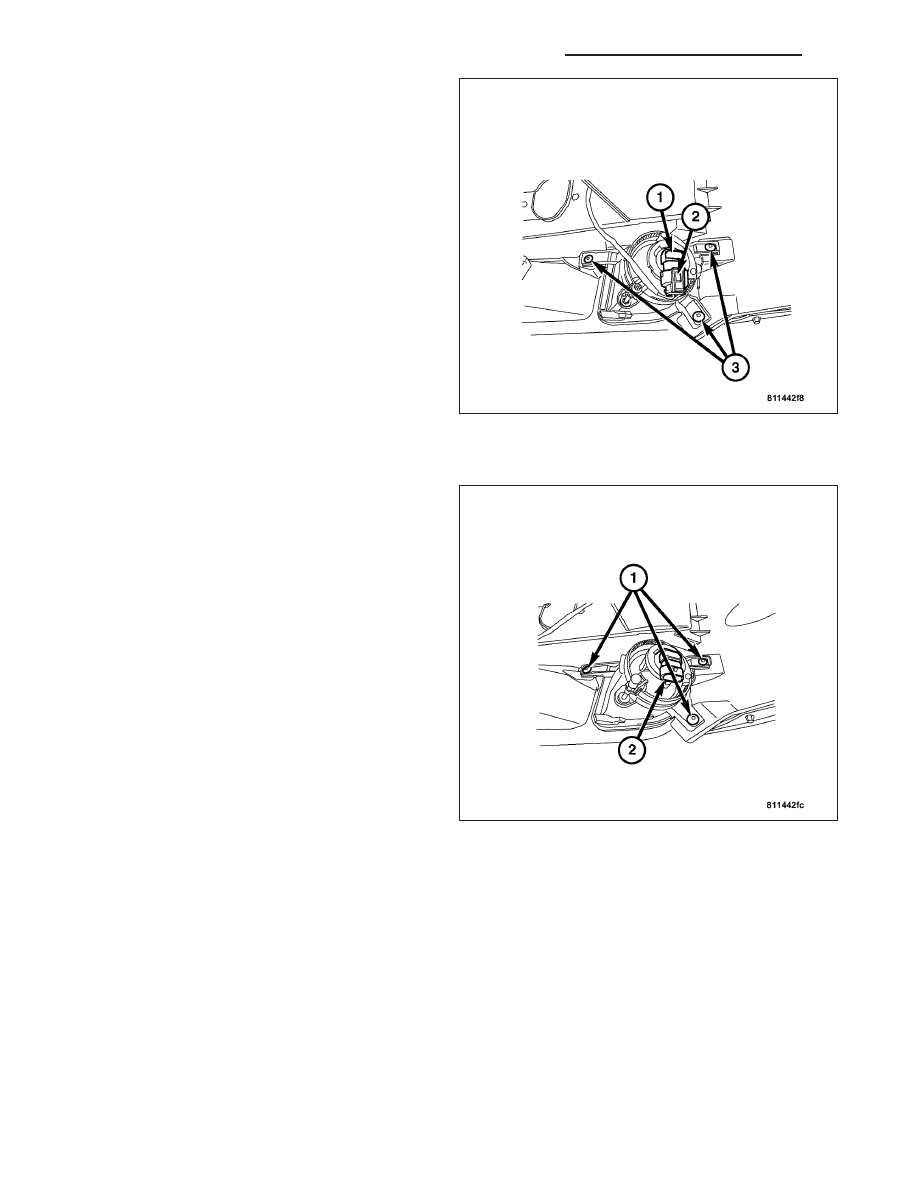

4. Disconnect the fog lamp harness connector (2)

from the fog lamp bulb (1).

5. Remove the fog lamp unit attachment bolts (3) and

remove the fog lamp unit from the front fascia
panel.

INSTALLATION

1. Position the fog lamp unit into the front fascia

panel.

2. Insert the fog lamp unit attachment bolts (1) and

secure.

3. Connect the fog lamp harness connector to the fog

lamp bulb (2).

4. Install the lower engine splash shield.

5. Connect the negative battery cable.

8L - 98

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

ZH

FRONT POSITION LAMP

DESCRIPTION

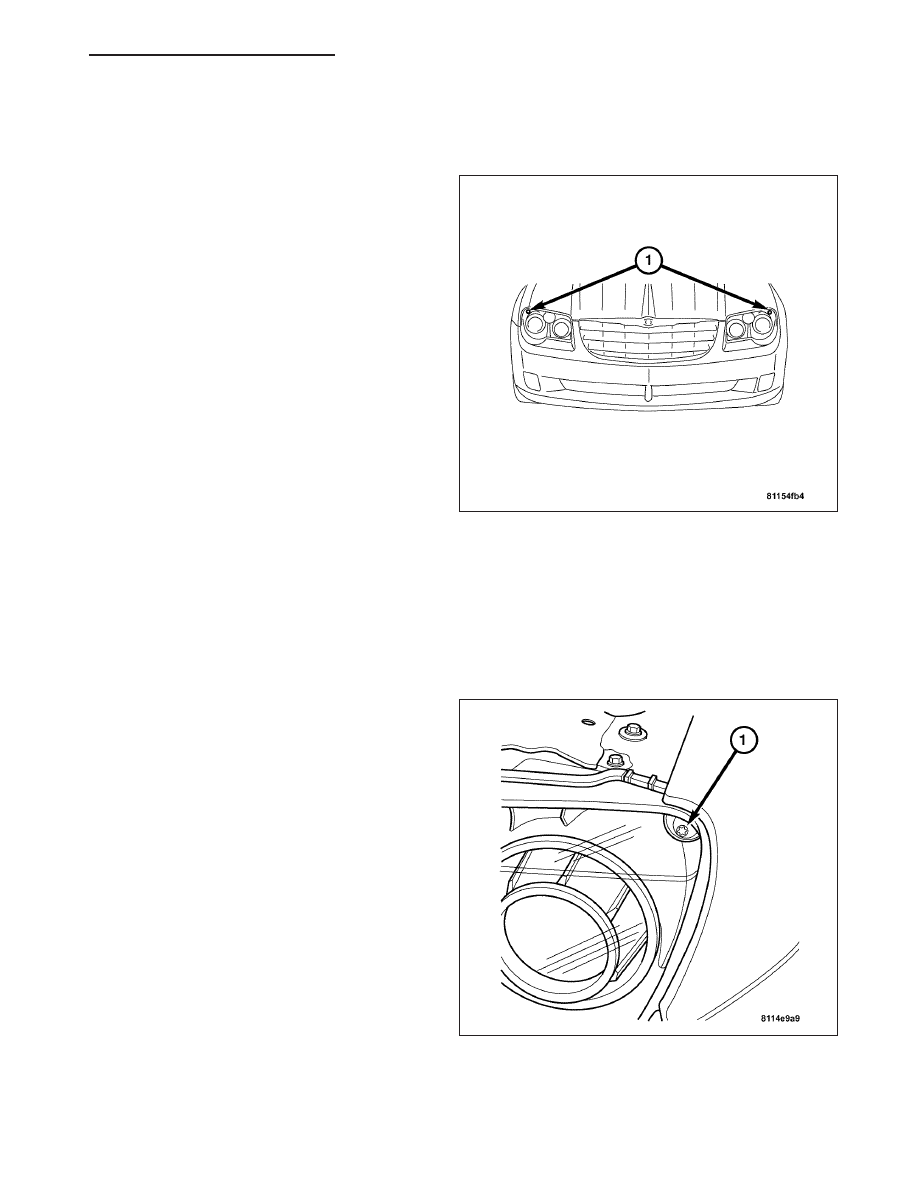

All vehicles are equipped with Front Position Lamps
(1). One Front Position Lamp is incorporated into each
of the headlamp units. These lamps utilize a clear lens
and clear bulb, and function in the same way as park-
ing lamps. The Front Position Lamp is built into the
headlamp, and therefore does not require its own
lamp housing.

OPERATION

The Front Position Lamps are turned on or off with the headlamp switch. These lamps function in the same way that
parking lamps do. The bulbs for the Front Position Lamps are serviceable when the headlamp unit is removed,
however they cannot be adjusted. If the housing is faulty, worn, or damaged, the entire headlamp unit must be
replaced.

REMOVAL

1. Disconnect the negative battery cable.

2. Remove the headlamp unit. (Refer to 8 - ELECTRI-

CAL/LAMPS/LIGHTING - EXTERIOR/HEADLAMP -
REMOVAL).

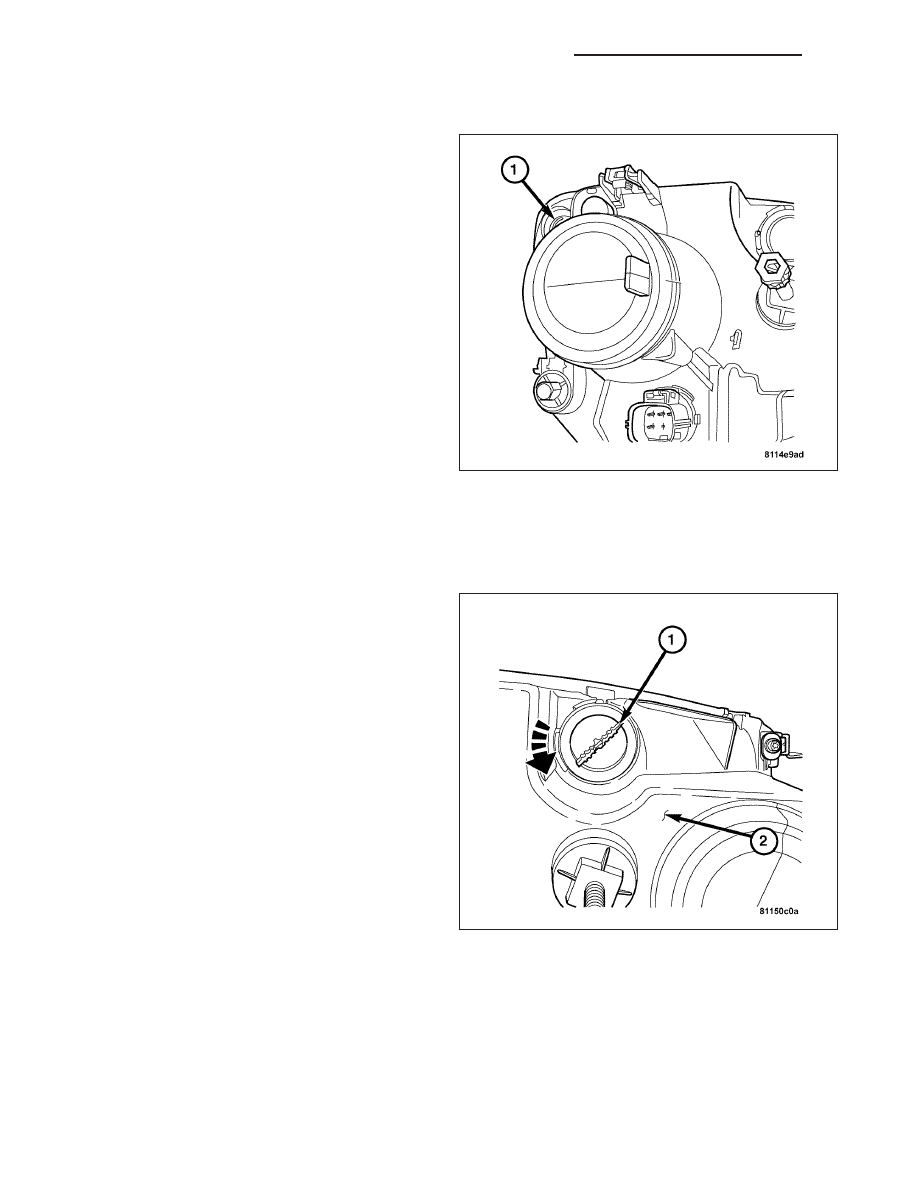

3. Rotate the front position lamp socket (1) counter-

clockwise and pull the bulb from the socket.

ZH

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 99

INSTALLATION

1. Press the front position lamp bulb into the socket

and insert it into the headlamp unit (1), rotating
clockwise to lock.

2. Install the headlamp unit. (Refer to 8 - ELECTRI-

CAL/LAMPS/LIGHTING - EXTERIOR/HEADLAMP -
INSTALLATION).

3. Connect the negative battery cable.

FRONT TURN SIGNAL LAMP

REMOVAL

1. Disconnect the negative battery cable.

2. Remove the headlamp unit. (Refer to 8 - ELECTRI-

CAL/LAMPS/LIGHTING - EXTERIOR/HEADLAMP -
REMOVAL).

3. Rotate the turn signal bulb housing (1) counter-

clockwise and remove from the headlamp unit (2).

4. Remove the bulb from the bulb housing.
