BACKUP LAMP SWITCH

DESCRIPTION

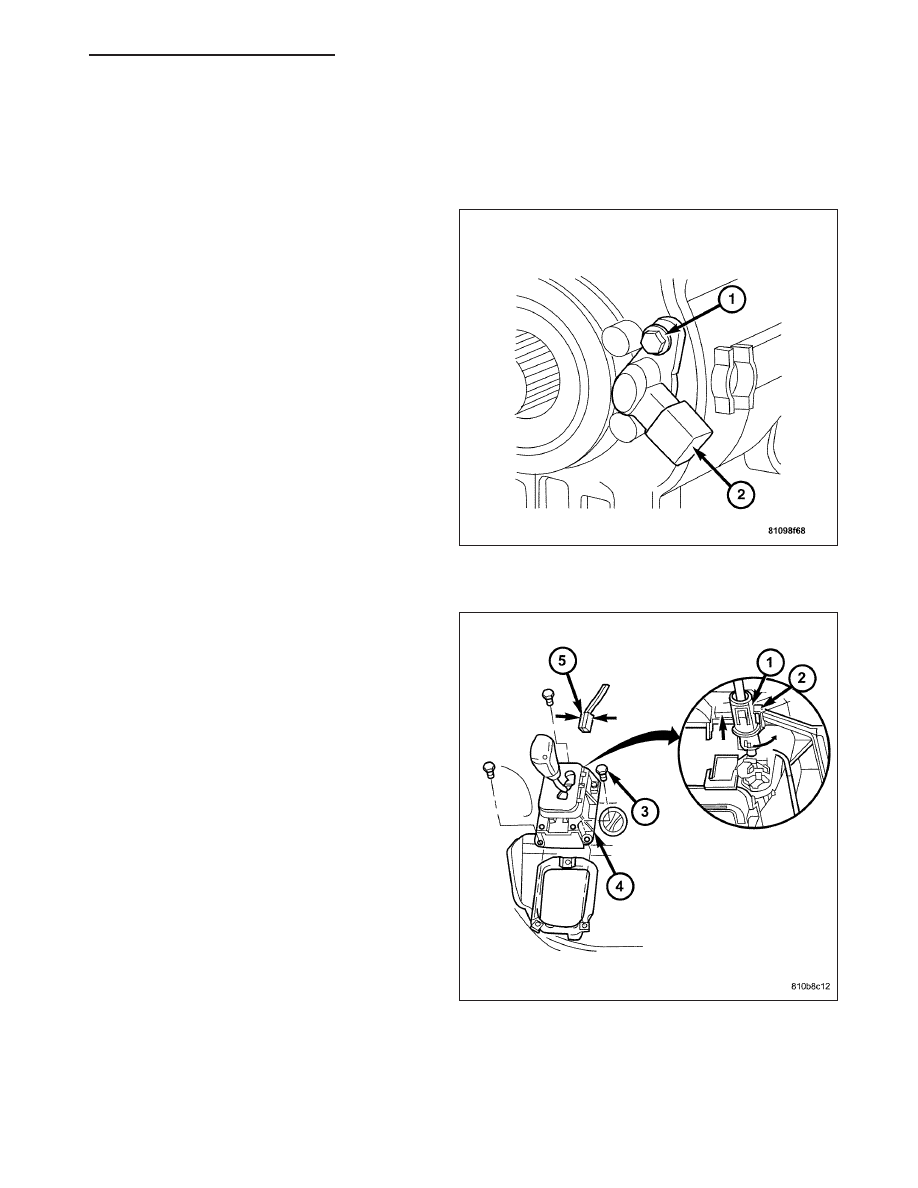

BACKUP LAMP SWITCH (Manual Transmission)

The Backup Lamp Switch (2) for manual transmission
models is mounted directly on the outside rear hous-
ing of the transmission near the output shaft. For com-
plete Backup Lamp Switch removal procedures, refer
to Backup Lamp Switch removal in the Manual Trans-
mission section. (Refer to 21 - TRANSMISSION/
TRANSAXLE/MANUAL/BACKUP

LAMP

SWITCH

-

REMOVAL).

BACKUP LAMP SWITCH (Automatic Transmission)

The Backup Lamp Switch for automatic transmission
models is an integrated component of the shifter
mechanism (4) and cannot be adjusted, or repaired. If
faulty, worn or damaged, the entire shifter mechanism
assembly must be replaced. For complete Backup
Lamp Switch removal procedures, refer to Shifter
Mechanism removal in the Automatic Transmission
section. (Refer to 21 - TRANSMISSION/TRANSAXLE/
AUTOMATIC

-

NAG1/SHIFT

MECHANISM

-

REMOVAL).

ZH

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 89

BRAKE LAMP RELAY

DESCRIPTION

The Brake Lamp Relay is located in the Underhood Accessory Fuse Block in the engine compartment. The brake
lamp relay is a micro relay and is contained within a small, rectangular, molded plastic housing. All of the required
inputs and outputs are connected to 9 blades that extend from the bottom of the relay base.

OPERATION

The Brake Lamp Relay uses a low current input from the Illumination Control Module to control a high current output
to the brake lamps. When the relay coil is energized, an electromagnetic field is produced by the coil windings. The
field draws the moveable relay contact point away from its normal resting position, and holds it against the contact
point. The brake lamp relay terminals are connected to the vehicles electrical system through a connector recepta-
cle in the Underhood Accessory Fuse Block.

REMOVAL

1. Disconnect the negative battery cable.

2. Remove the underhood accessory fuse block cover

and relay cover panel.

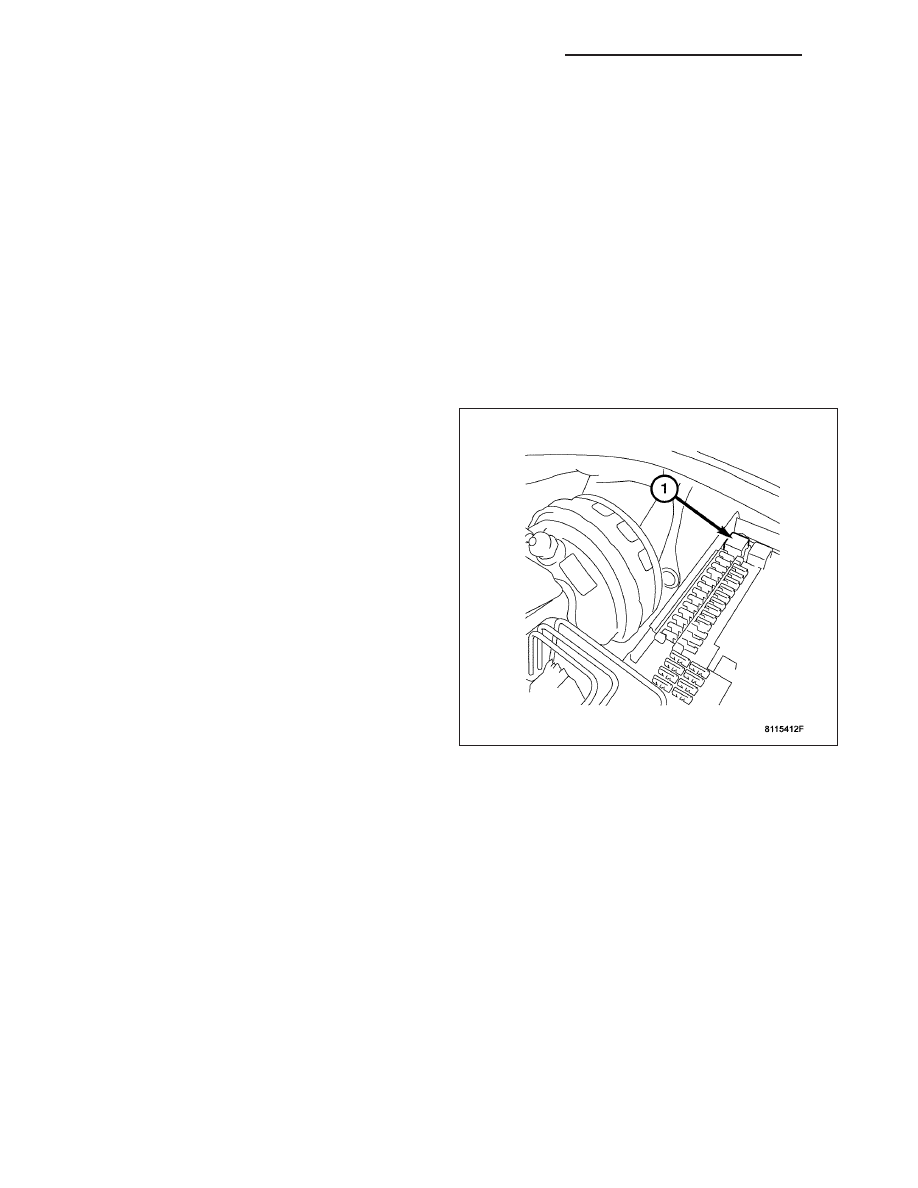

3. Pull upward on the brake lamp relay (1) and

remove the relay from the underhood accessory
fuse block.

INSTALLATION

1. Insert the brake lamp relay into the underhood accessory fuse block.

2. Install the relay cover panel and the underhood accessory fuse block cover.

3. Connect the negative battery cable.

8L - 90

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

ZH

BRAKE LAMP SWITCH

DESCRIPTION

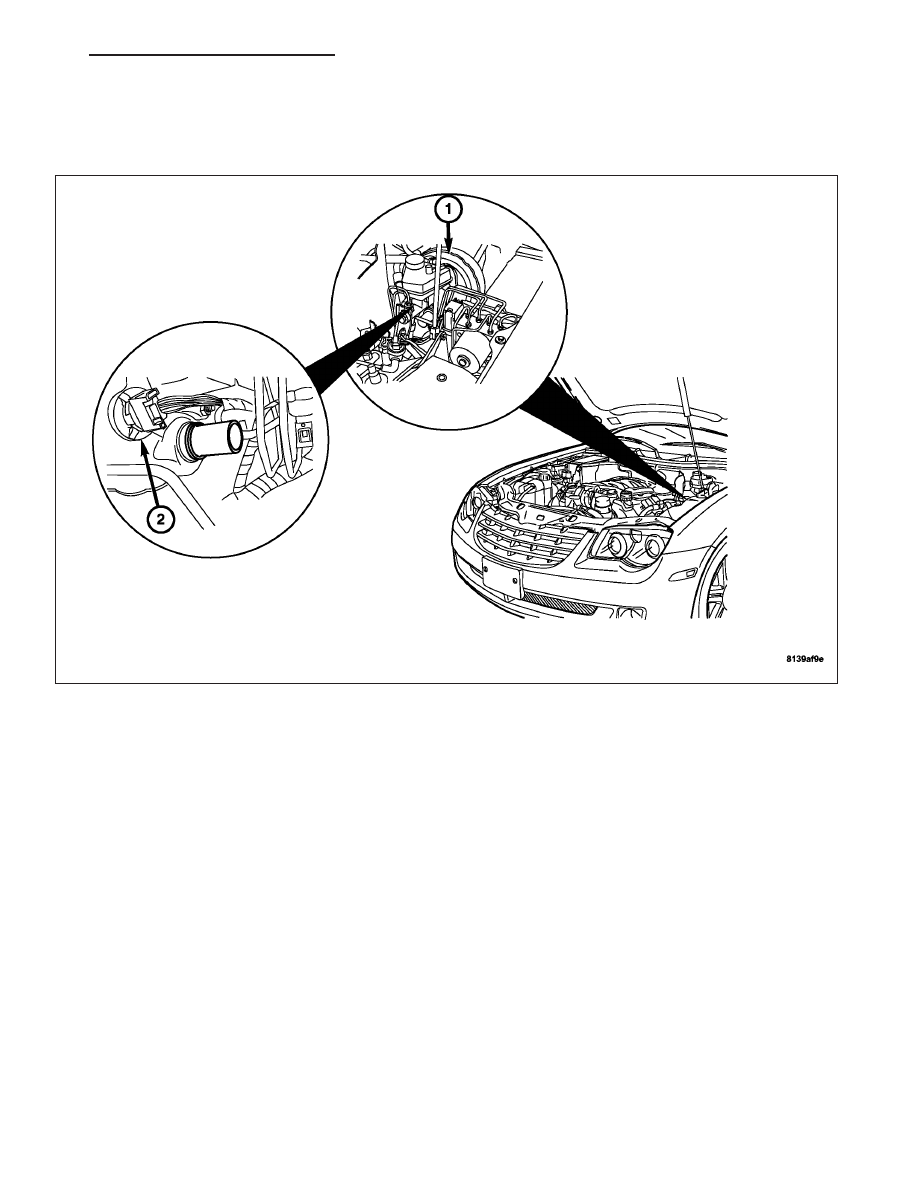

The Brake Switch is integrated into the BAS Solenoid Valve (2). The Brake Switch / BAS solenoid valve (2) cannot
be serviced. The power brake booster must be replaced in the event of a Brake Switch / BAS solenoid valve failure.

OPERATION

The Brake Lamp Switch is integrated with the BAS Solenoid Valve. As the brake pedal is applied, the brake switch
is activated and a signal is sent to the CAB module. The CAB then grounds the coil side of the brake lamp relay.
This action completes the brake lamp circuit, and allows the brake lamps and Center High Mounted Stop Lamp to
illuminate. When the brake pedal is released, the plunger returns to its rested position, and the brake lamp relay is
de-energized. As the relay is de-energized, the brake lamps are again returned to their off state.

REMOVAL

The Brake Switch / BAS Solenoid Valve is part of the Brake Booster Assembly. Refer to the Power Brake Booster
removal procedure. (Refer to 5 - BRAKES/HYDRAULIC/MECHANICAL/POWER BRAKE BOOSTER - REMOVAL).

INSTALLATION

The Brake Switch / BAS Solenoid Valve is part of the Brake Booster Assembly. Refer to the Power Brake Booster
installation

procedure.

(Refer

to

5

-

BRAKES/HYDRAULIC/MECHANICAL/POWER

BRAKE

BOOSTER

-

INSTALLATION).

ZH

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 91

CENTER HIGH MOUNTED STOP LAMP

DESCRIPTION

The Center High Mounted Stop Lamp (CHMSL) uses LED’s for illumination, they cannot be adjusted or repaired. If
faulty or damaged, the entire CHMSL assembly must be replaced. For complete CHMSL removal procedures, see
center high mounted stop lamp removal in this section. For complete CHMSL system wiring information and diag-
nosis, refer to Exterior Lamps/Lighting Electrical diagnostics in this section.

REMOVAL

REMOVAL - COUPE

1. Disconnect the negative battery cable.

2. Remove the liftgate interior trim panel. (Refer to 23

-

BODY/DECKLID/HATCH/LIFTGATE/TAILGATE/

TRIM PANEL - REMOVAL).

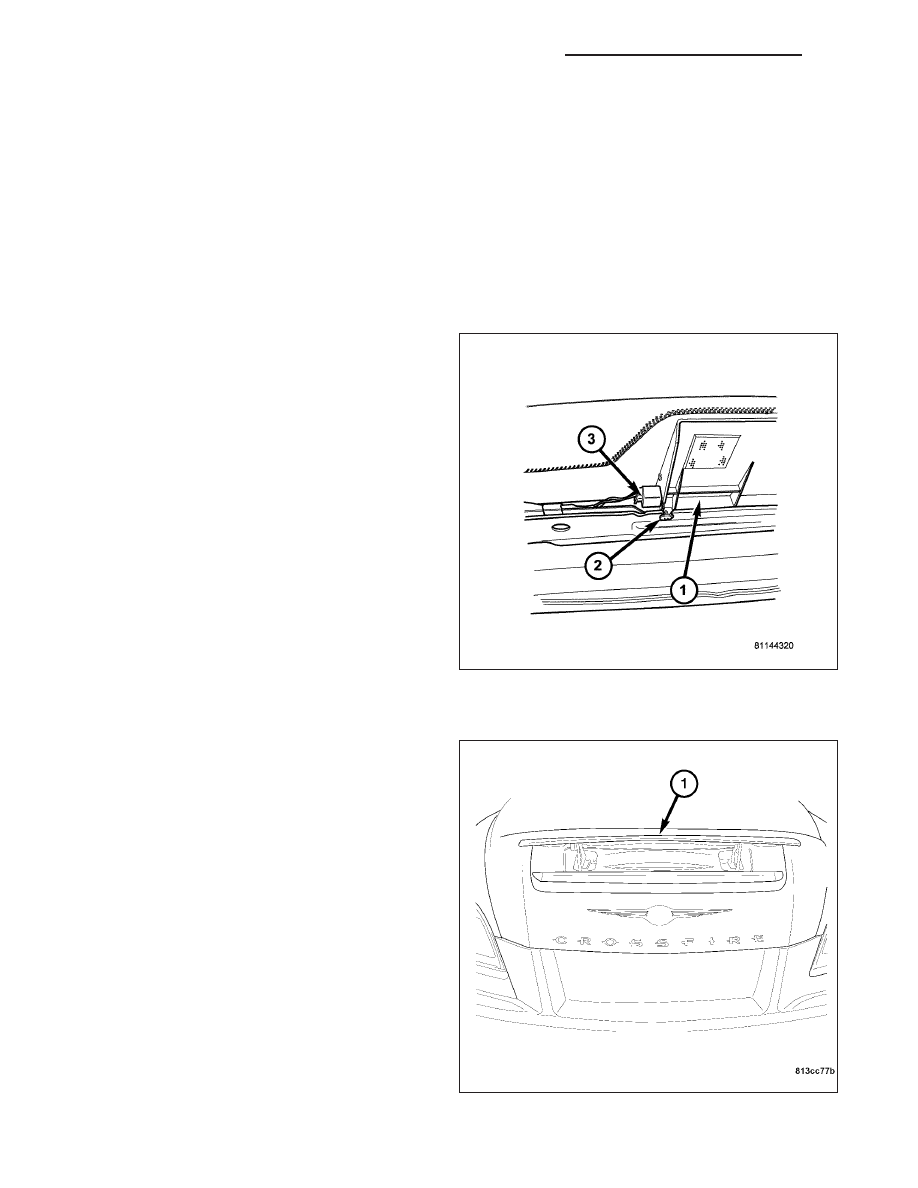

3. Remove the retaining screws (2) from the liftgate.

4. Disconnect the Center High Mounted Stop Lamp

(CHMSL) harness connector (3).

5. Slide the CHMSL assembly (1) outward and

remove from the liftgate.

REMOVAL - ROADSTER

1. Turn the ignition on.

2. Raise the Spoiler (1) to the fully extended position.

3. Turn the ignition off.

4. Disconnect the negative battery cable.
