Chrysler Crossfire. Manual - part 241

5. Brake Warning Indicator Lamp The Brake warn-

ing indicator lamp illuminates when the brake fluid
in the brake fluid reservoir drops below the mini-
mum level indicated on the side of the brake fluid
Reservoir.

6. Brake Wear Indicator Lamp The Brake wear indi-

cator lamp illuminates when the front brake pads
reach their replacement threshold.

ZH

INSTRUMENT CLUSTER - SERVICE INFORMATION

8J - 89

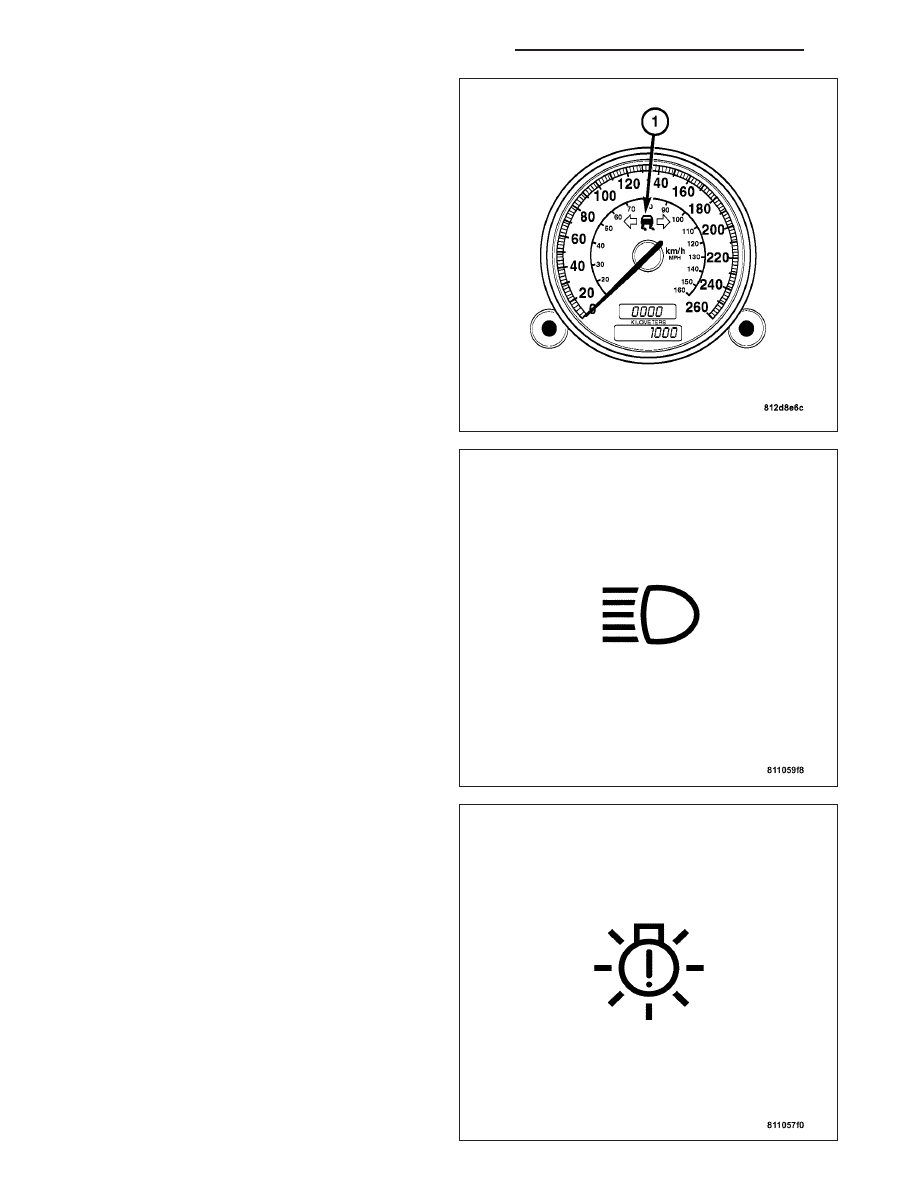

7. Electronic Stability Program Indicator Lamp

(ESP) The Electronic Stability Program indicator
lamp (1) located between the left and right turn sig-
nal indicators illuminates when the ESP button,
located on the center console, is pushed, activating
the ESP system. The Electronic Stability Program
indicator lamp will go out if the ESP button is
pressed again, deactivating the system. When the
Electronic Stability Program is activated, the ESP
indicator lamp will illuminate to warn the driver of
compensations being made by the ESP system.

8. High Beam Indicator Lamp The High beam indi-

cator lamp illuminates when the high beam lamps
are activated by the multifunction switch located in
the steering column.

9. Lamp Outage Indicator Lamp The Lamp outage

indicator lamp illuminates if there is an exterior
lamp failure such as a headlamp or taillamp failure.

8J - 90

INSTRUMENT CLUSTER - SERVICE INFORMATION

ZH

10. Low Coolant Indicator Lamp The Low coolant

indicator lamp illuminates if the engine coolant
drops below its threshold indicating a low engine
coolant level.

11. Low Fuel Warning Lamp The Low fuel warning

lamp, located on the left side of the cluster, illumi-
nates when the fuel level in the fuel tank reaches
approximately 8 liters (2.1 gallons) to indicate a
low fuel level.

12. Low Washer Fluid Indicator Lamp The Low

washer fluid indicator lamp illuminates to indicate
a low windshield washer fluid level.

ZH

INSTRUMENT CLUSTER - SERVICE INFORMATION

8J - 91

13. Malfunction Indicator Lamp (MIL) The Malfunc-

tion Indicator Lamp illuminates when there is a
malfunction or DTC present in the Powertrain
Control Module (PCM) or Transmission Control
Module (TCM).

14. Oil Level Indicator Lamp The Oil level indicator

lamp illuminates if the engine oil drops below 4.25
liters (4.5 quarts), indicating that the engine oil
has dropped by 1.9 liters (2 quarts).

8J - 92

INSTRUMENT CLUSTER - SERVICE INFORMATION

ZH
