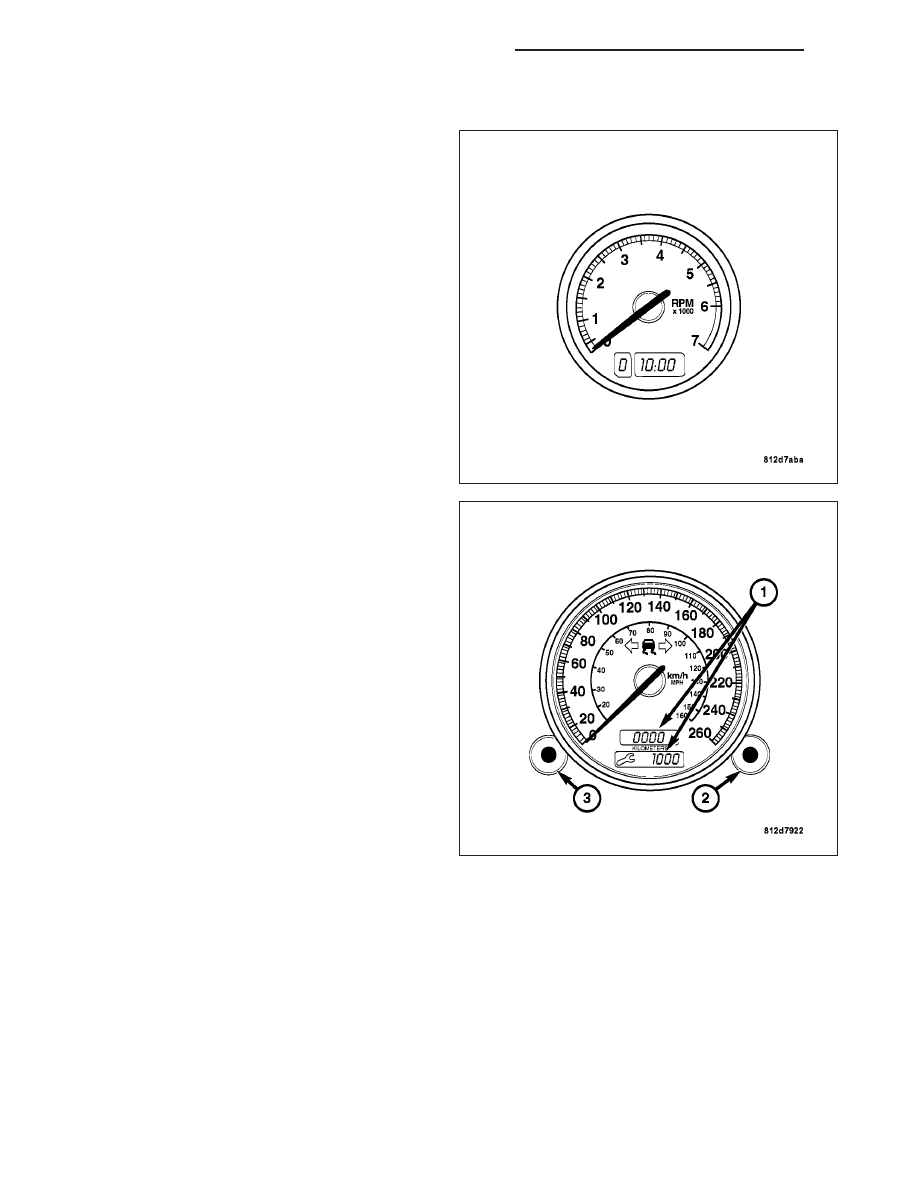

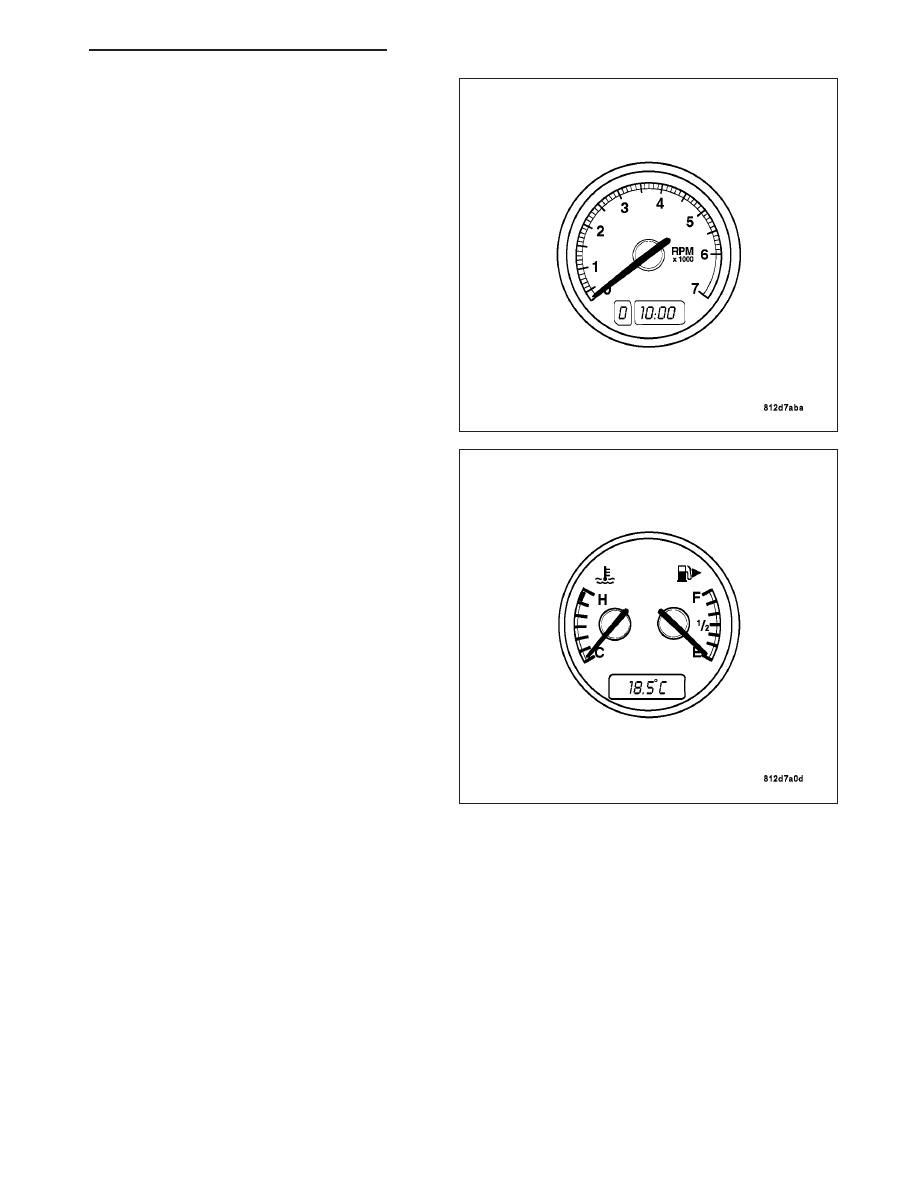

2. Tachometer The 7000 RPM tachometer is red-

lined at 6200 RPM. The tachometer also contains
the

digital

clock

and

the

transmission

range

indicator.

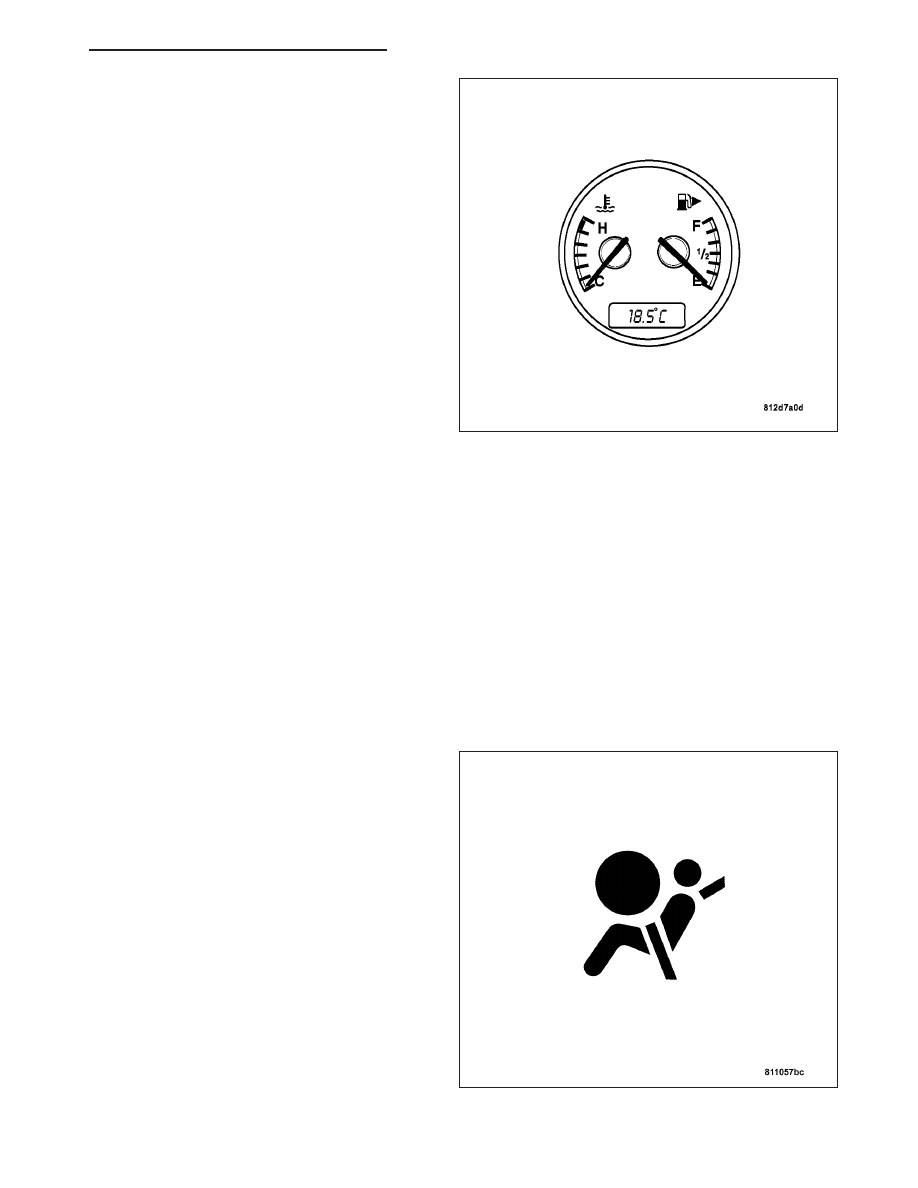

3. Fuel level and Coolant temperature

The fuel level gauge is displayed in increments of
one-quarter marks displaying F (Full), 1/2 (one half
tank) and E (Empty). The temperature gauge is dis-
played as H (Hot) and C (Cold).

The outside ambient air temperature digital display is
located in the lower center portion of the coolant tem-
perature / fuel gauge and is calibrated in degrees
Centigrade (°C).

ZH

INSTRUMENT CLUSTER - SERVICE INFORMATION

8J - 85

INSTRUMENT CLUSTER DIGITAL DISPLAYS

Five electronic digital displays show cumulative odom-
eter, trip odometer, time, outside ambient air tempera-
ture, and, if equipped, automatic transmission range or
gear. The transmission display shows P, R, N or D
under normal driving conditions. The clock is also
located in the base of the tachometer. A knob between
the tachometer and the speedometer resets the digital
clock.

The trip odometer (1) can be reset at anytime. The
odometer (1) display also shows the distance remain-
ing to the next regular maintenance service as calcu-
lated by the FSS. Pressing the dial to the left (3) of
the speedometer resets the trip odometer. One press
is used if the ignition switch is in the “RUN” position,
two presses with the ignition switch in other positions
or with the key removed. The trip and cumulative
odometer displays are also used to show engine oil
level.

8J - 86

INSTRUMENT CLUSTER - SERVICE INFORMATION

ZH

The outside ambient air temperature digital display
adapts to outside ambient air temperature in steps
depending on the following driving conditions; stop
and go traffic, constant speed driving, and the level of
temperature change. During idling or slow driving, the
temperature reading may be affected by road or
engine heat because the sensor is located in the
lower portion of the front fascia. The outside ambient
air temperature sensor is not a scientific weather tool
for calculating the exact outside temperature. The out-
side ambient air temperature sensor does not take
into account the relative humidity or the current wind
chill. Therefore, there may be a difference in temper-
ature

readings

and

actual

current

outside

temperatures.

WARNING INDICATORS

The Instrument Cluster is equipped with indicator lamps that warn of malfunctions or vehicle operating conditions
that need attention. The indicator lamps are grouped together in two windows, one to the left of the Fuel/Temper-
ature gauge and the other to the right of the Tachometer. All of the indicator lamps illuminate each time the engine
is started to verify system operation and to perform an Instrument Cluster bulb check. The following Instrument
Cluster indicators are present:

WARNING: ON VEHICLES EQUIPPED WITH AIRBAGS, DISABLE THE SUPPLEMENTAL RESTRAINT SYSTEM
BEFORE ATTEMPTING ANY STEERING WHEEL, STEERING COLUMN, DRIVER AIRBAG, PASSENGER AIR-
BAG, SEAT BELT TENSIONER, FRONT IMPACT SENSORS, SIDE CURTAIN AIRBAG, OR INSTRUMENT
PANEL COMPONENT DIAGNOSIS OR SERVICE. DISCONNECT AND ISOLATE THE BATTERY NEGATIVE
(GROUND) CABLE, THEN WAIT TWO MINUTES FOR THE SYSTEM CAPACITOR TO DISCHARGE BEFORE
PERFORMING FURTHER DIAGNOSIS OR SERVICE. THIS IS THE ONLY SURE WAY TO DISABLE THE SUP-
PLEMENTAL RESTRAINT SYSTEM. FAILURE TO TAKE THE PROPER PRECAUTIONS COULD RESULT IN
ACCIDENTAL AIRBAG DEPLOYMENT AND POSSIBLE PERSONAL INJURY.

1. Airbag Warning Indicator Lamp (SRS) The Air-

bag warning indicator lamp illuminates if there is a
malfunction in the Supplemental Restraint System
(SRS). During its bulb check, the Airbag warning
indicator lamp stays illuminated for approximately
six seconds, then goes out. If the Airbag warning
indicator lamp fails to perform a bulb check or
stays illuminated, there may be a malfunction in the
SRS and should be checked using the DRB III

T

for

any DTCs that may be present.

ZH

INSTRUMENT CLUSTER - SERVICE INFORMATION

8J - 87

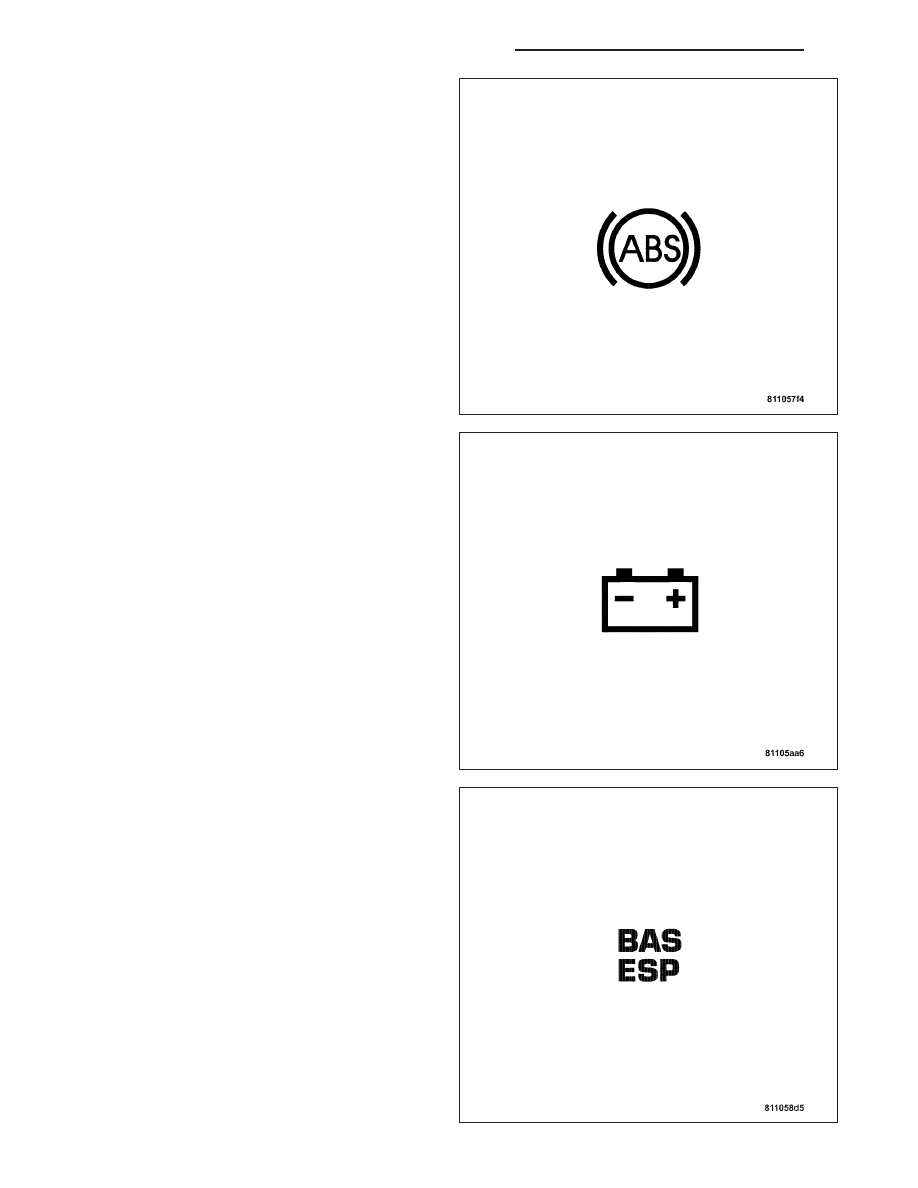

2. Antilock Warning Indicator Lamp (ABS) The

Antilock warning indicator lamp illuminates if there
is a malfunction in the ABS. If the Antilock warning
indicator lamp stays illuminated after the bulb
check or any service performed, it should be
checked using the DRB III

T

for any DTCs that may

be present. If the Antilock warning indicator lamp is
illuminated, the brake system will operate as if it
did not have ABS.

3. Battery Voltage Indicator Lamp The Battery volt-

age indicator lamp illuminates when the charging
system falls below current demand, causing the
battery

to

not

receive

a

full

charge

during

operation.

4. Brake Assist Indicator Lamp (BAS), Electronic

Stability Program (ESP) The BAS/ESP indicator
lamp illuminates if there is a malfunction in the
BAS/ESP. If the BAS/ESP indicator lamp illumi-
nates at any time during or after any service is per-
formed it should be checked using the DRB III

T

to

verify any DTCs that may be present.
