Low Fuel Warning Lamp

The Low fuel warning lamp, located on the left side of
the cluster, illuminates when the fuel level in the fuel
tank reaches approximately 8 liters (2.1 gallons) to
indicate a low fuel level.

Low Tire Pressure Indicator Lamp

The Low tire pressure indicator lamp illuminates if any
tire should experience a drop in pressure, or if a tire is
over inflated above the recommended pressure.

Low Washer Fluid Indicator Lamp

The Low washer fluid indicator lamp illuminates to
indicate a low windshield washer fluid level.

ZH

INSTRUMENT CLUSTER - SERVICE INFORMATION

8J - 77

Malfunction Indicator Lamp (MIL)

The Malfunction Indicator Lamp illuminates when there
is a malfunction or DTC present in the Powertrain
Control Module (PCM) or Transmission Control Mod-
ule (TCM).

Oil Level Indicator Lamp

The Oil level indicator lamp illuminates if the engine oil
drops below 4.25 liters (4.5 quarts), indicating that the
engine oil has dropped by 1.9 liters (2 quarts).

Seat Belt Indicator Lamp

The Seat belt indicator lamp illuminates if the driver’s
seat belt is not buckled.

8J - 78

INSTRUMENT CLUSTER - SERVICE INFORMATION

ZH

Telescoping Wheel Indicator Lamp

The Telescoping wheel indicator lamp illuminates if the
manually telescoping wheel is not locked into position.

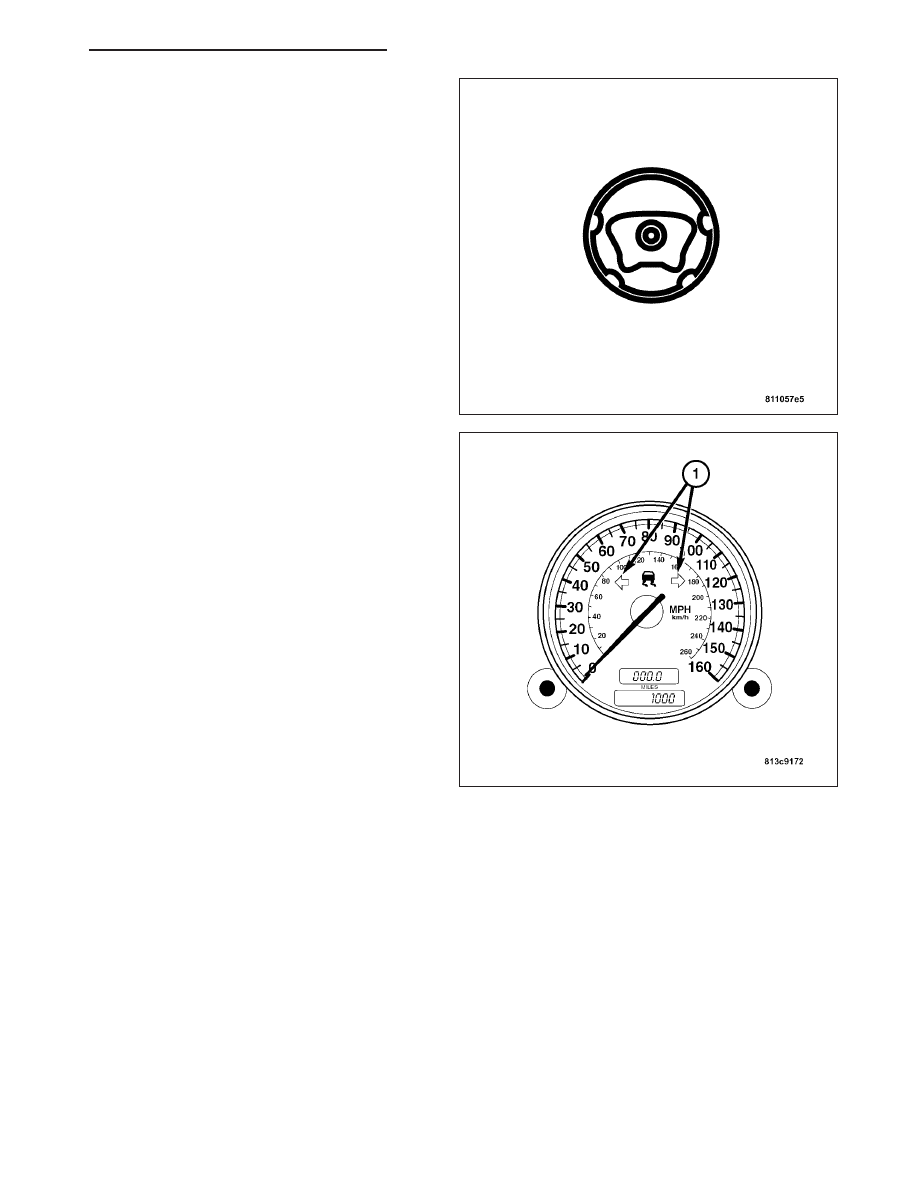

Turn Signal Indicator Lamp

The Turn signal indicator lamps (1), located in the
upper portion of the speedometer on the right and left
of the ESP indicator, illuminate when either the right or
left turn signal is activated by the multifunction switch
on the steering column. Both lamps will illuminate
when

the

Emergency

Flasher

switch

has

been

activated.

INSTRUMENT CLUSTER CHIME FUNCTION

The Instrument Cluster generates audible tones through its chime function in order to notify the driver of specific
vehicle conditions. The following are conditions that will trigger the chime function to operate:

1. Turn signal indicator
Activating the turn signal switch is indicated audibly by the turn signal indicator ticking. The driver’s attention is
brought to a problem in the turn signal system by the turn signal indicator ticking at a higher frequency. The turn
signal indicator ticking is generated electromagnetically. The frequency corresponds to that of the turn signal indi-
cator lamp.

2. Parking Brake-on reminder
The chime is activated whenever the cluster detects the parking brake is applied at a speed of 5 km/h (3 MPH)
or more.

3. Headlamps-on reminder
The chime is activated whenever the cluster detects that the headlamp switch is in the ON position with the
ignition key removed from the ignition, and the driver’s door is open.

4. Key-in-ignition reminder
The chime is activated whenever the cluster detects that the key is in the ignition and the driver’s door is open.

ZH

INSTRUMENT CLUSTER - SERVICE INFORMATION

8J - 79

Note: With the key removed and the door open, the chime sounds if the headlamps or parking lamps are
on. The operation of the standing lamps, which are intended for use when the vehicle is unoccupied, will
not trigger this warning.

HARD WIRE ACTUATED INDICATOR LAMPS AND AUDIBLE TONES

•

Left and Right turn signals — from the Illumination Control Module.

•

Brake warning indicator lamp — from the brake fluid level switch.

•

Low washer fluid indicator lamp — from a single line to the Instrument Cluster and is voltage-encoded.

•

Low coolant indicator lamp — from a single line to the Instrument Cluster and is voltage-encoded.

•

Low fuel warning lamp — from the Instrument Cluster. The lamp illuminates whenever the fuel level drops to
8 liters (2.1 gallons) The lamp extinguishes after refueling is detected. If fuel is added with the ignition key in
the ON position, refueling is detected only after 7.9 liters (2 gallons) or more of fuel is added.

•

Lamp outage indicator lamp — from the Illumination Control Module.

•

Airbag warning lamp — from the Occupant Restraint Controller (ORC).

CAN DATA BUS ACTUATED INDICATOR LAMPS AND AUDIBLE TONES

•

Brake wear indicator lamp — from the CAB.

•

Oil level indicator lamp — from the PCM.

•

Antilock warning indicator lamp (ABS) — from the CAB.

•

Malfunction Indicator Lamp (MIL) — from the PCM.

•

Electronic Stability Program (ESP) indicator lamp — from the CAB. The lamp is illuminated if there is a fault in
the ESP system or whenever the system is making compensations for driving conditions.

CAN DATA BUS ACTUATED INSTRUMENTS

•

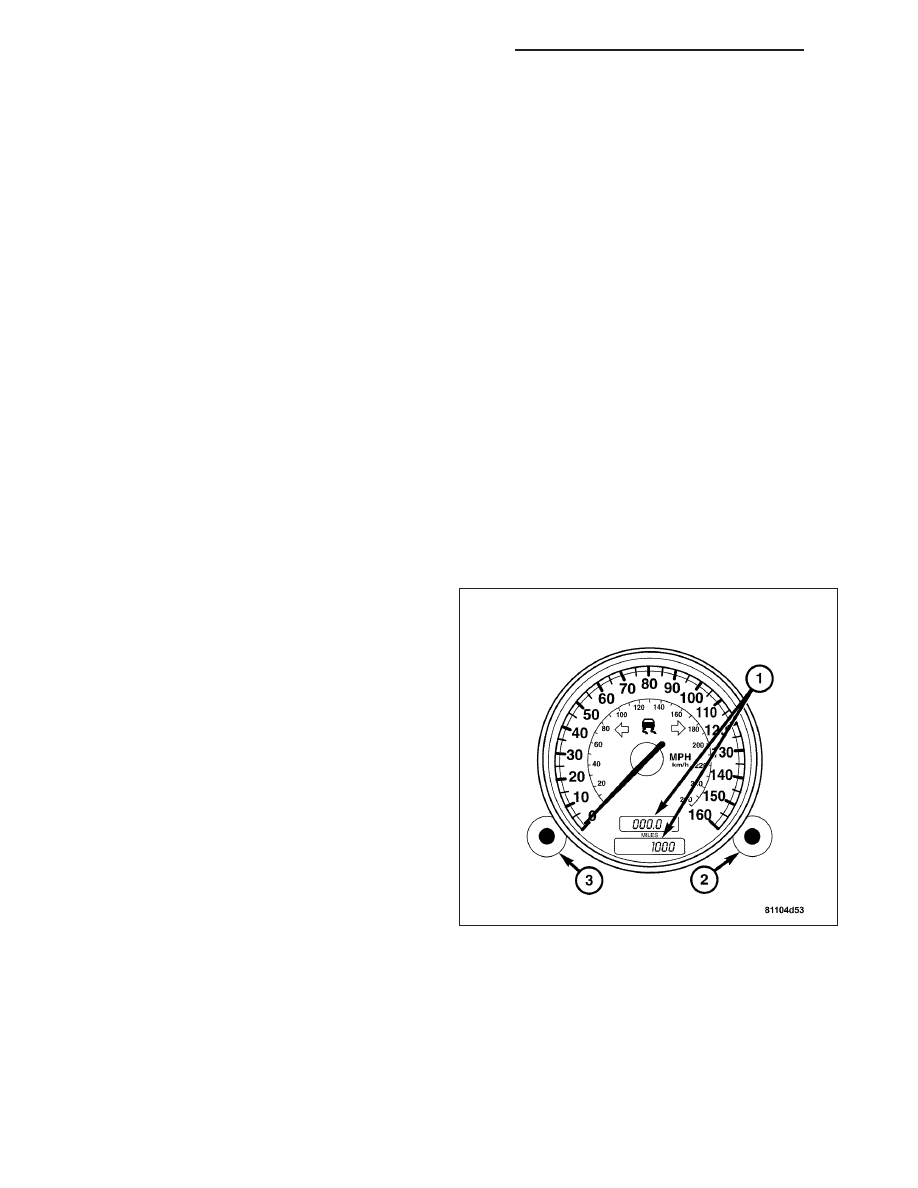

Odometer (1), the input is transmitted by the
Controller Antilock Brake (CAB) and is deter-
mined using input from the four wheel speed
sensors.

•

Speedometer, the input is transmitted by the
Controller Antilock Brake (CAB) and is deter-
mined using input from the four wheel speed
sensors. The individual wheel speeds are com-
pared and checked for logic. If significant differ-
ences in individual speed signals are recognized,
the speed is determined from the speed of one
of the front wheels. If the speed signals differ sig-
nificantly, it may be due to wheel spin, cornering,
or a defective speed sensor. If the computer
identifies by means of sensor comparisons (com-
parison of each side) that the vehicle is corner-
ing, the speed is determined from the value of
the front wheel speeds. If the comparisons indi-
cate one or more different wheel speeds, the
vehicle speed is determined from the highest
wheel speed. This also applies if a fault indication is received instead of a wheel speed signal. In this case, an
error bit is also set. If any fault indications are received for all wheel speeds, the speed displayed is

9

0

9

.

8J - 80

INSTRUMENT CLUSTER - SERVICE INFORMATION
