Chrysler Crossfire. Manual - part 233

*BATTERY VOLTAGE INDICATOR INOPERATIVE (CONTINUED)

2.

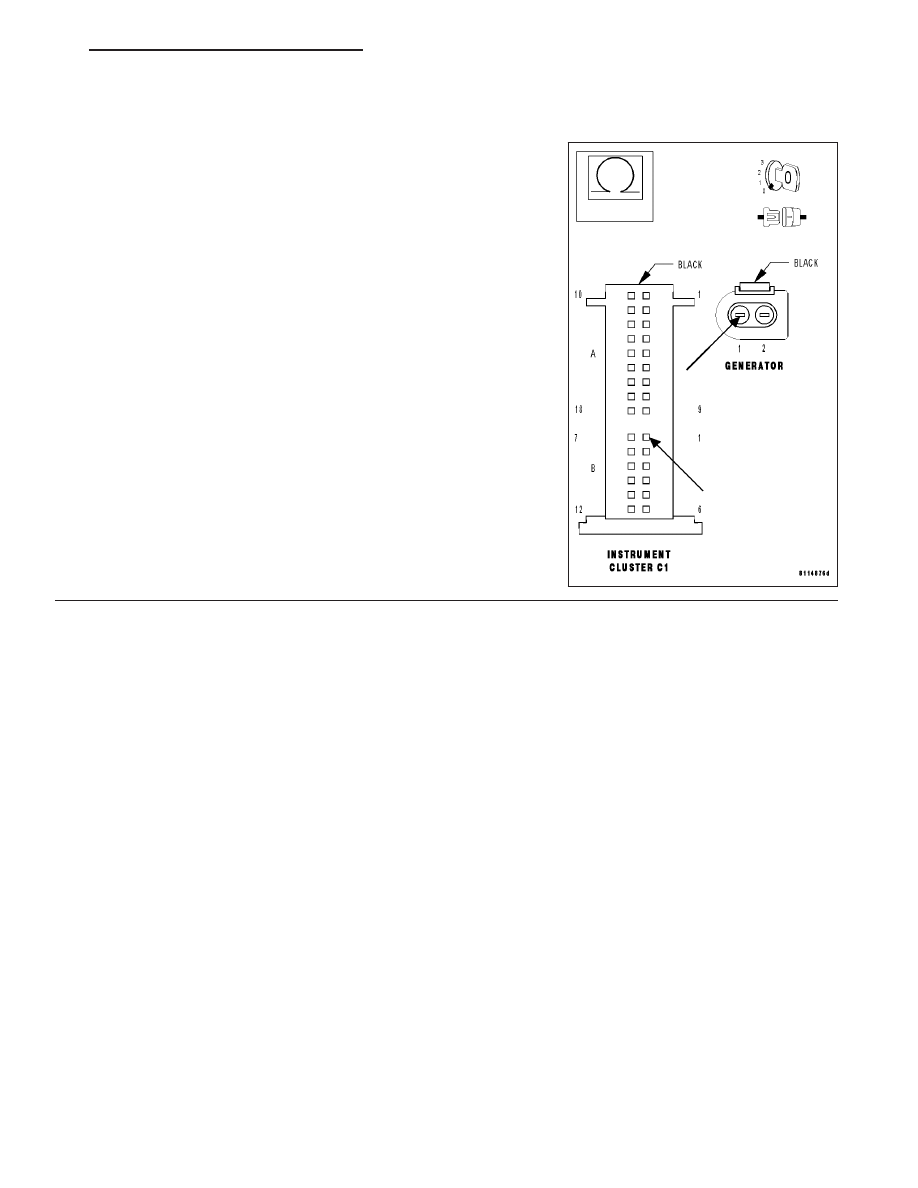

MEASURE BATTERY VOLTAGE INDICATOR CIRCUIT RESISTANCE

Turn the ignition off.

Disconnect the Generator harness connector.

Measure the resistance of the Battery Voltage Indicator circuit from the
Generator harness connector to the Instrument Cluster C1 harness
connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Generator. (Refer to 8 - ELECTRICAL/

CHARGING/GENERATOR - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Battery Voltage Indicator circuit for an open.

Perform BODY VERIFICATION TEST.

ZH

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 57

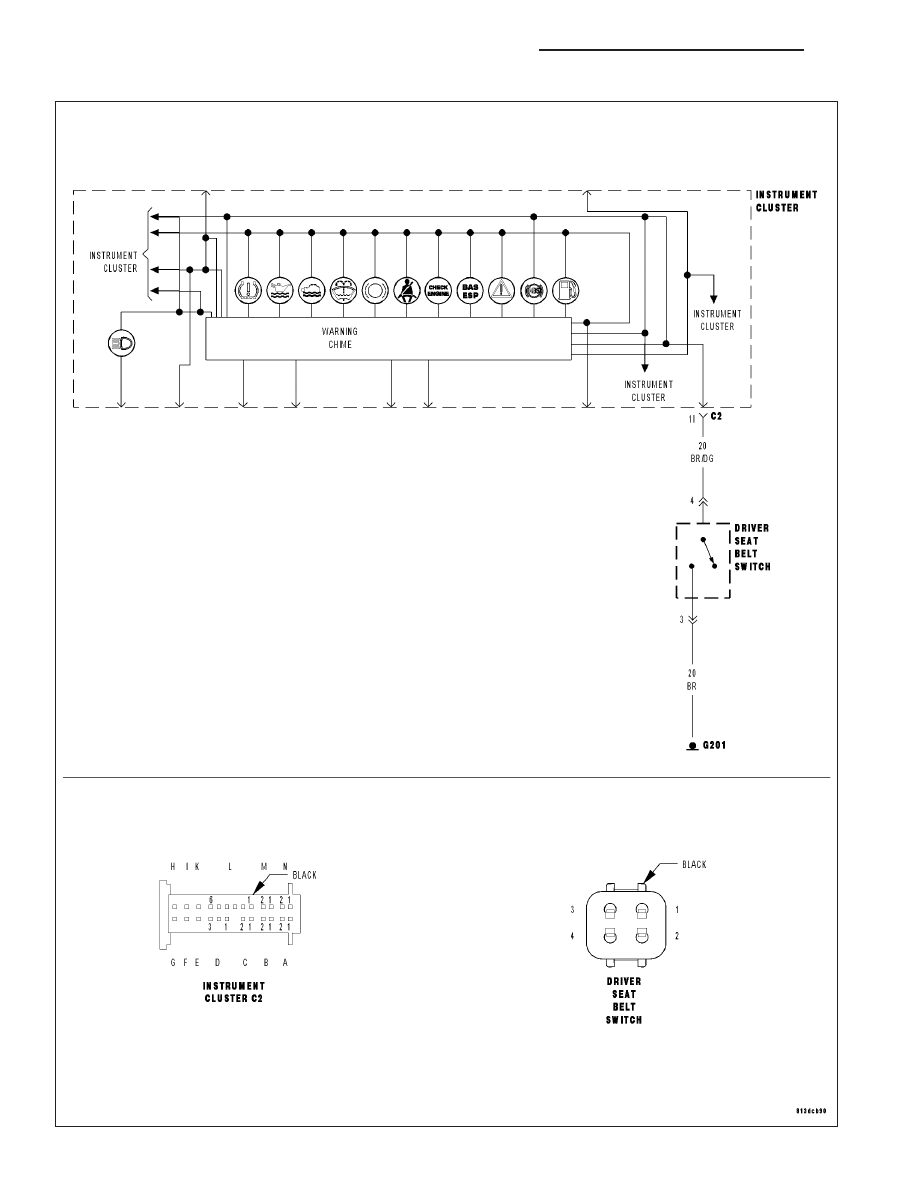

*SEAT BELT INDICATOR INOPERATIVE

8J - 58

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

ZH

*SEAT BELT INDICATOR INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

INDICATOR CIRCUIT OPEN

INDICATOR LAMP

DRIVER SEAT BELT SWITCH

INSTRUMENT CLUSTER

For a complete Instrument Cluster Circuit Diagram, (Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER - SCHE-
MATICS AND DIAGRAMS).

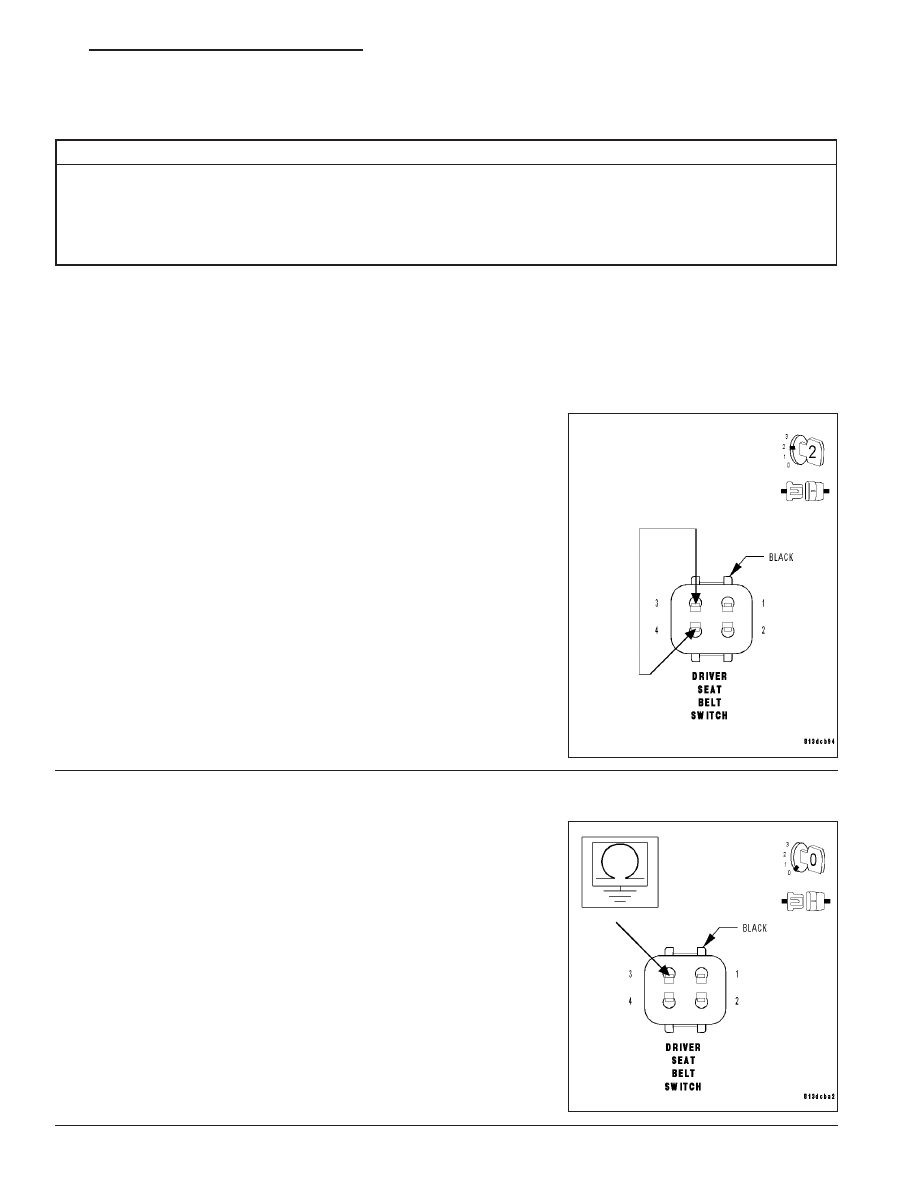

Diagnostic Test

1.

SEAT BELT INDICATOR SWITCH

Turn the ignition off.

Disconnect the Seat Belt Indicator Switch harness connector.

Note: Check connectors — Clean/repair as necessary.
Connect a jumper wire between cavity 1 and cavity 2 of the Driver
Seat Belt Switch harness connector.

Turn the ignition on.

Is the Seat Belt Indicator Lamp on?

Yes

>> Replace the Seat Belt Indicator Switch.(Refer to 8 - ELEC-

TRICAL/RESTRAINTS/SEAT BELT BUCKLE - REMOVAL)

Perform BODY VERIFICATION TEST.

No

>> Go to 2

2.

SEAT BELT INDICATOR CIRCUIT

Turn the ignition off.

Disconnect the Instrument Cluster C2 harness connector.

Note: Check connectors — Clean/repair as necessary.
Measure the resistance between ground and the Seat Belt Indicator
circuit.

Is the resistance below 5.0 ohms?

Yes

>> Check the Seat Belt Indicator lamp. If the lamp is OK,

replace the Instrument Cluster. (Refer to 8 - ELECTRICAL/
INSTRUMENT CLUSTER - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Seat Belt Indicator circuit for an open.

Perform BODY VERIFICATION TEST.

ZH

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 59

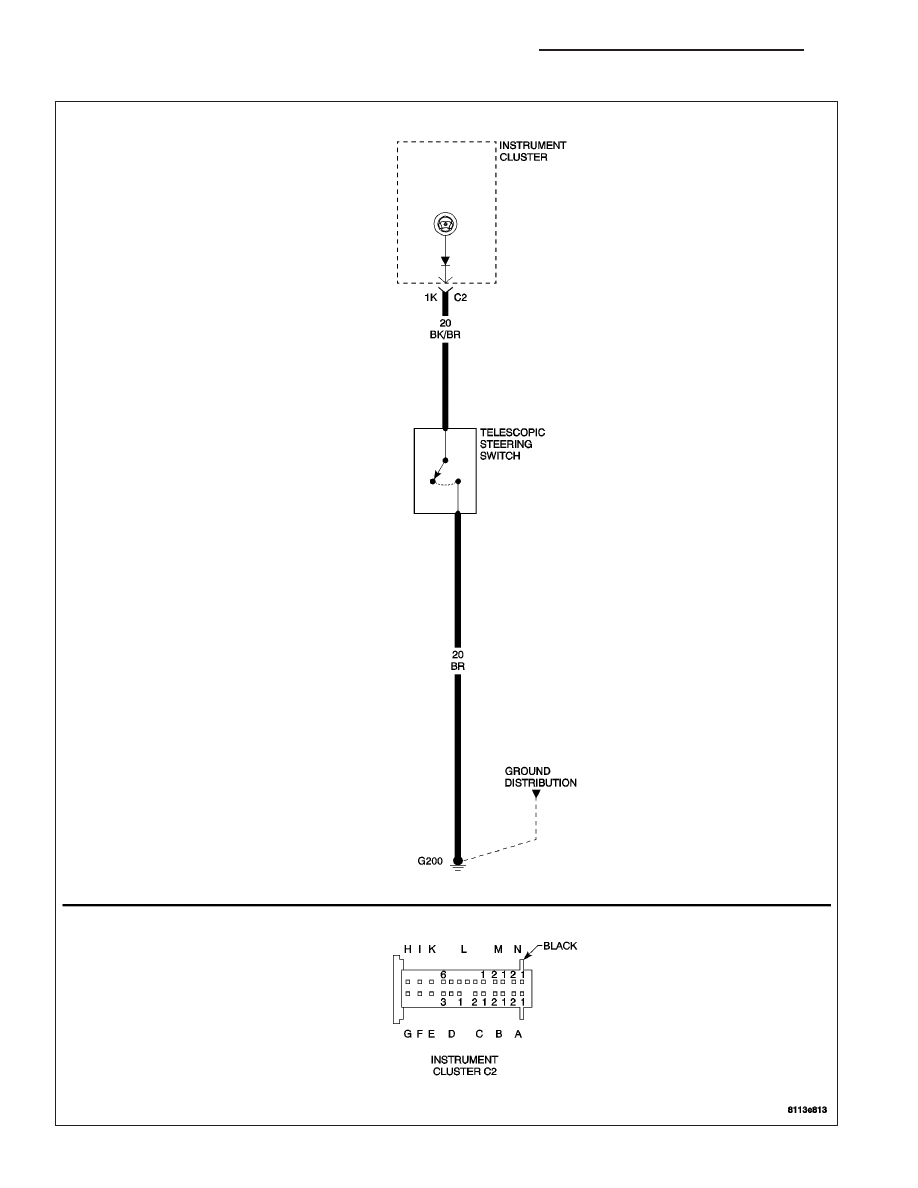

*TELESCOPING WHEEL INDICATOR INOPERATIVE

8J - 60

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

ZH
