Chrysler Crossfire. Manual - part 232





*BRAKE WARNING INDICATOR INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

INDICATOR CIRCUIT OPEN

BRAKE FLUID LEVEL SWITCH

INDICATOR LAMP

INSTRUMENT CLUSTER

For a complete Instrument Cluster Circuit Diagram, (Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER - SCHE-
MATICS AND DIAGRAMS).

Diagnostic Test

1.

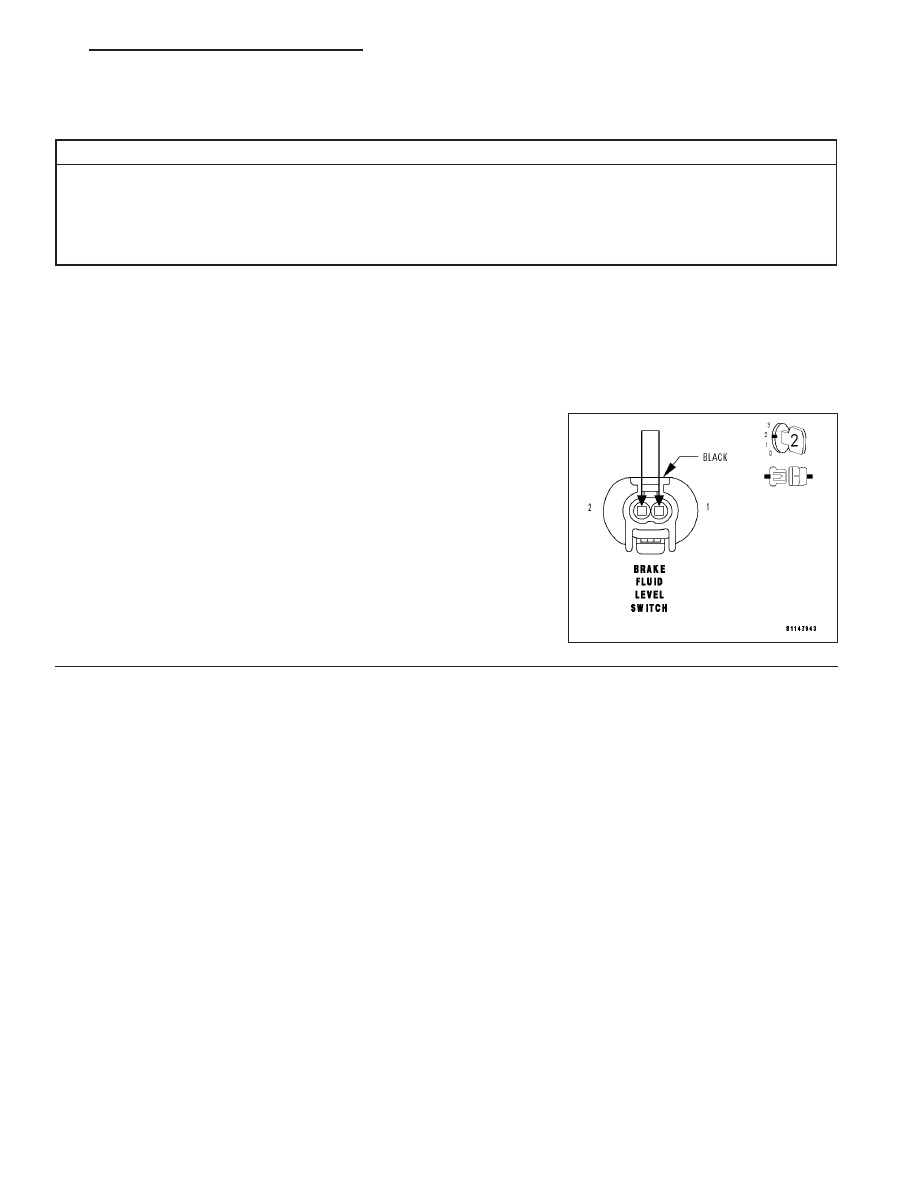

BRAKE WARNING INDICATOR SWITCH

Turn the ignition off.

Disconnect the Brake Fluid Level Switch harness connector.

Note: Check connectors - Clean/repair as necessary.
Connect a jumper wire between cavity 1 and cavity 2 of the Brake
Fluid Level Switch harness connector.

Turn the ignition on.

Is the Brake Warning Indicator lamp on?

Yes

>> Replace the Brake Fluid Level Switch. (Refer to 5 -

BRAKES/ELECTRICAL/BRAKE FLUID LEVEL SWITCH -
REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 2

ZH

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 53

*BRAKE WARNING INDICATOR INOPERATIVE (CONTINUED)

2.

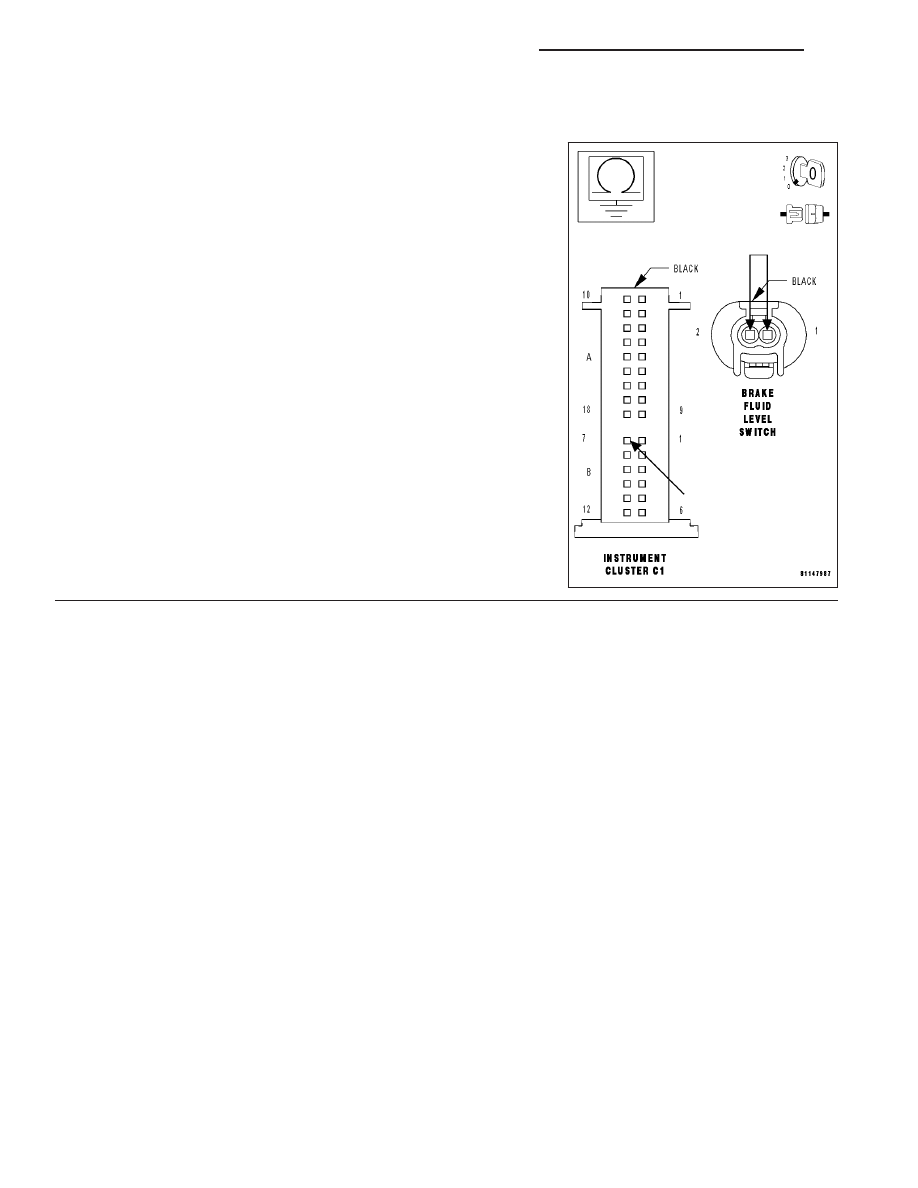

MEASURE BRAKE WARNING INDICATOR CIRCUIT RESISTANCE

Turn the ignition off.

Disconnect the Instrument Cluster C1 harness connector.

Note: Check connectors - Clean/repair as necessary.
Connect a jumper wire between cavity 1 and cavity 2 of the Brake
Fluid Level Switch harness connector.

Measure the resistance between ground and the Brake Warning Indi-
cator circuit.

Is the resistance below 5.0 ohms?

Yes

>> Check the Brake Warning Indicator lamp. If the lamp is

OK, replace the Instrument Cluster. (Refer to 8 - ELEC-
TRICAL/INSTRUMENT CLUSTER - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Brake Warning Indicator circuit for an open.

Perform BODY VERIFICATION TEST.

8J - 54

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

ZH

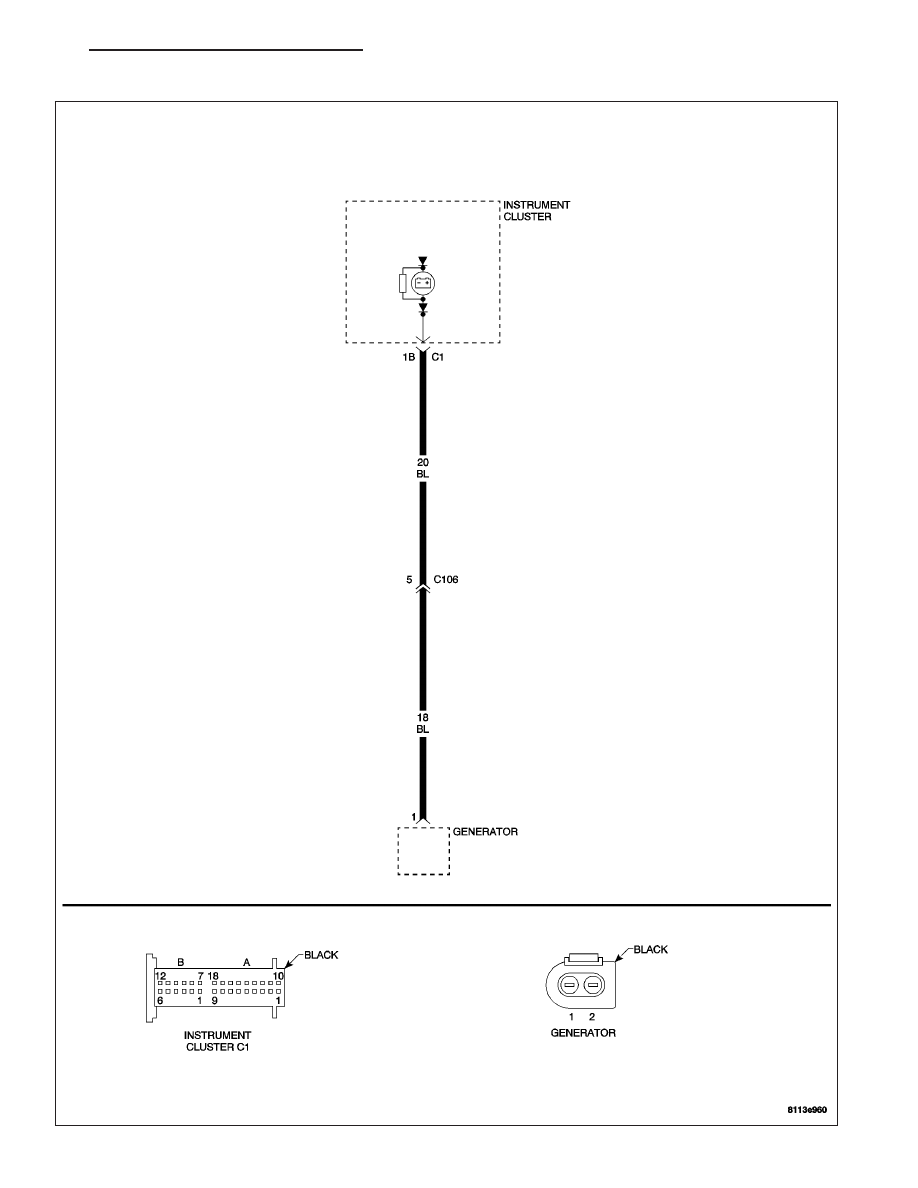

*BATTERY VOLTAGE INDICATOR INOPERATIVE

ZH

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 55

*BATTERY VOLTAGE INDICATOR INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

INDICATOR CIRCUIT OPEN

INDICATOR LAMP

GENERATOR

INSTRUMENT CLUSTER

For a complete Instrument Cluster Circuit Diagram, (Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER - SCHE-
MATICS AND DIAGRAMS).

Diagnostic Test

1.

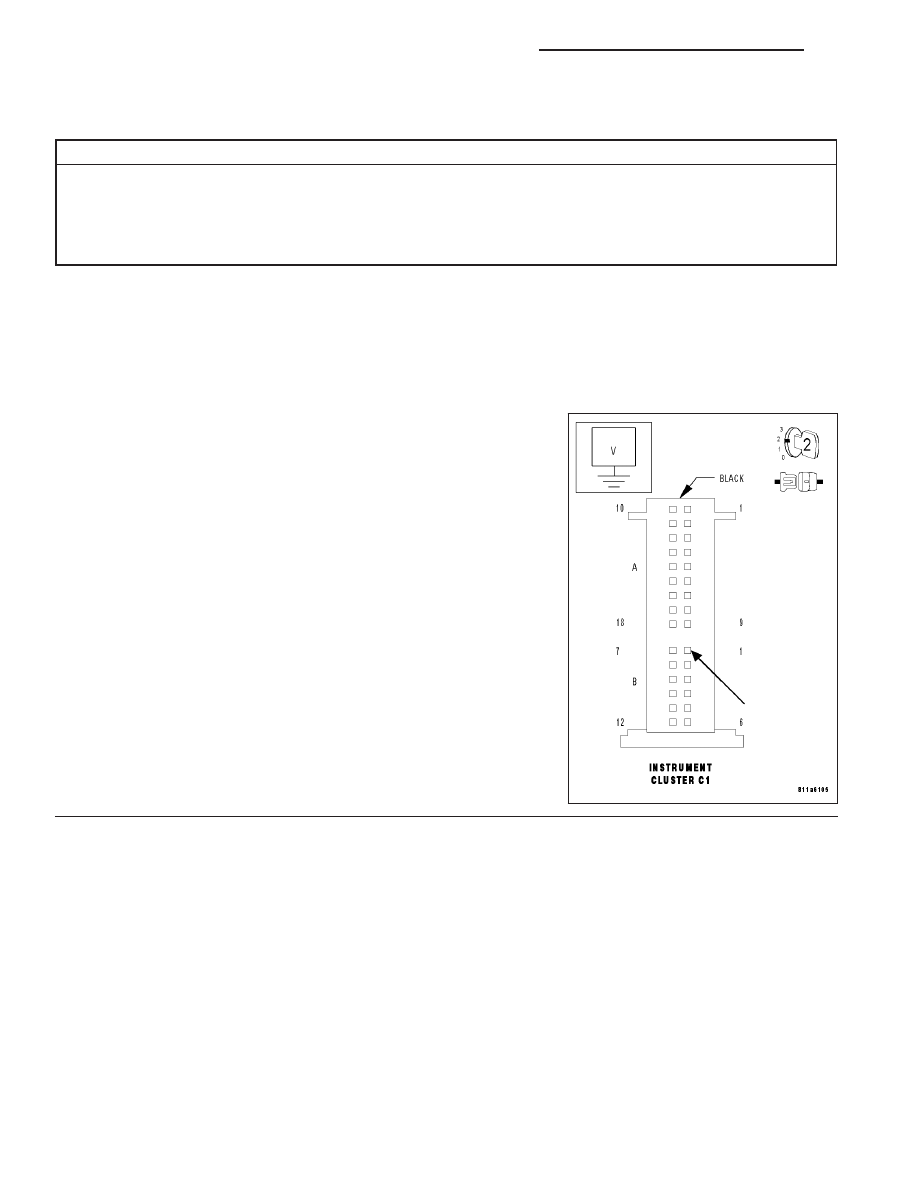

GENERATOR OUTPUT

Turn the ignition off.

Disconnect the Instrument Cluster C1 harness connector.

Note: Check connectors — Clean/repair as necessary.
Start the engine.

Measure the voltage of the Battery Voltage Indicator circuit at the
Instrument Cluster harness connector.

Is the voltage above 10 volts?

Yes

>> Check the Battery Voltage Indicator Lamp. If the lamp is

OK, replace the Instrument Cluster.(Refer to 8 - ELECTRI-
CAL/INSTRUMENT CLUSTER - STANDARD PROCE-
DURE).

Perform BODY VERIFICATION TEST.

No

>> Go to 2

8J - 56

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

ZH
