Chrysler Crossfire. Manual - part 230

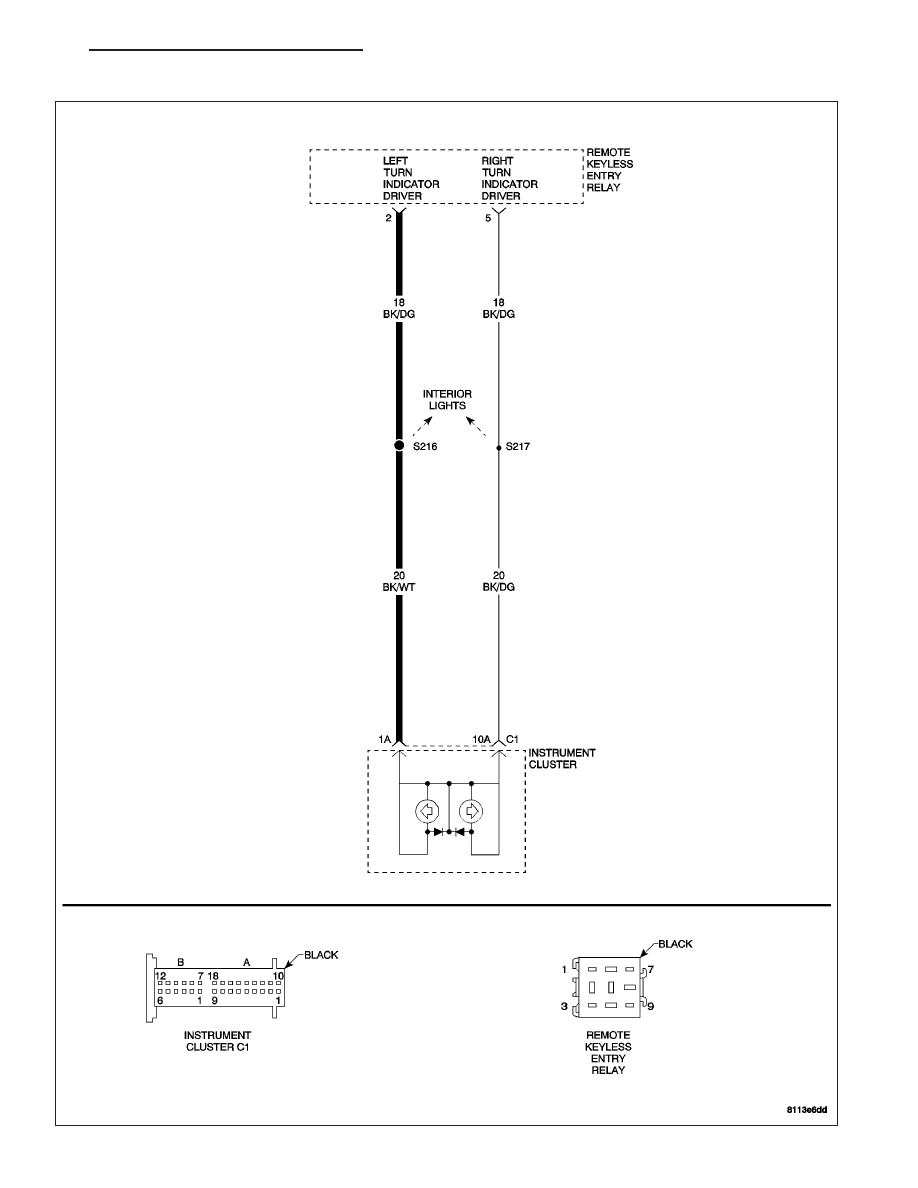

*LEFT TURN SIGNAL INDICATOR INOPERATIVE

ZH

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 45

*LEFT TURN SIGNAL INDICATOR INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

INDICATOR CIRCUIT OPEN

INDICATOR LAMP

INSTRUMENT CLUSTER

For a complete Instrument Cluster Circuit Diagram,(Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER - SCHE-
MATICS AND DIAGRAMS).

Diagnostic Test

1.

INSPECT THE LEFT TURN SIGNAL INDICATOR LAMP

Turn the ignition off.

Remove the Left Turn Signal Indicator Lamp from the Instrument Cluster and inspect the lamp for an open filament.

Is the lamp filament open?

Yes

>> Replace the Left Turn Signal Indicator Lamp. (Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER -

STANDARD PROCEDURE).

Perform BODY VERIFICATION TEST.

No

>> Go to 2

2.

MEASURE LEFT TURN SIGNAL INDICATOR DRIVER CIRCUIT RESISTANCE

With the ignition off.

Disconnect the Remote Keyless Entry Relay.

Disconnect the Instrument Cluster C1 harness connector.

Note: Check connectors - Clean/repair as necessary.

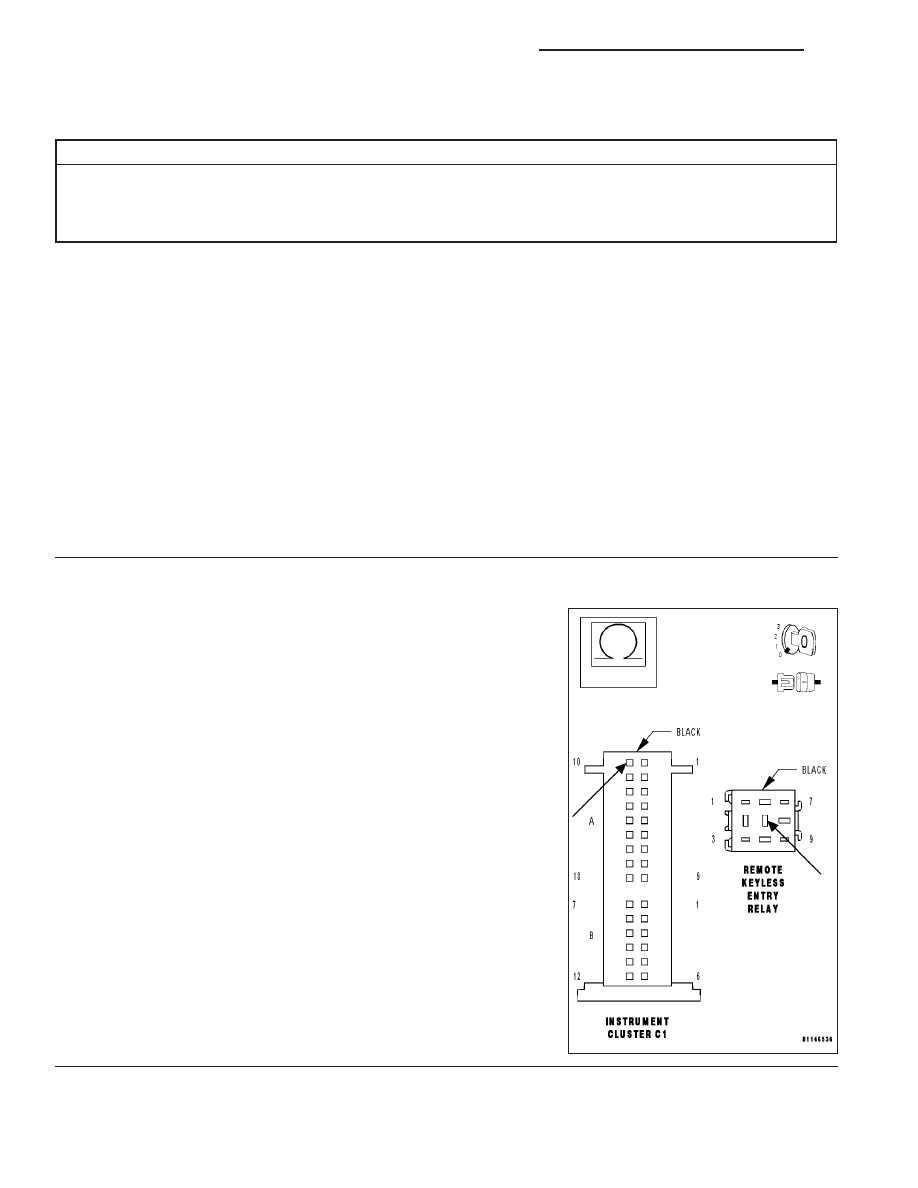

Measure the resistance of the Left Turn Signal Indicator Driver circuit
from the RKE Relay harness connector cavity 2 to the Instrument
Cluster C1 harness connector cavity 1A.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Instrument Cluster. (Refer to 8 - ELECTRI-

CAL/INSTRUMENT CLUSTER - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Left Turn Signal Indicator Driver circuit for an

open.

Perform BODY VERIFICATION TEST.

8J - 46

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

ZH

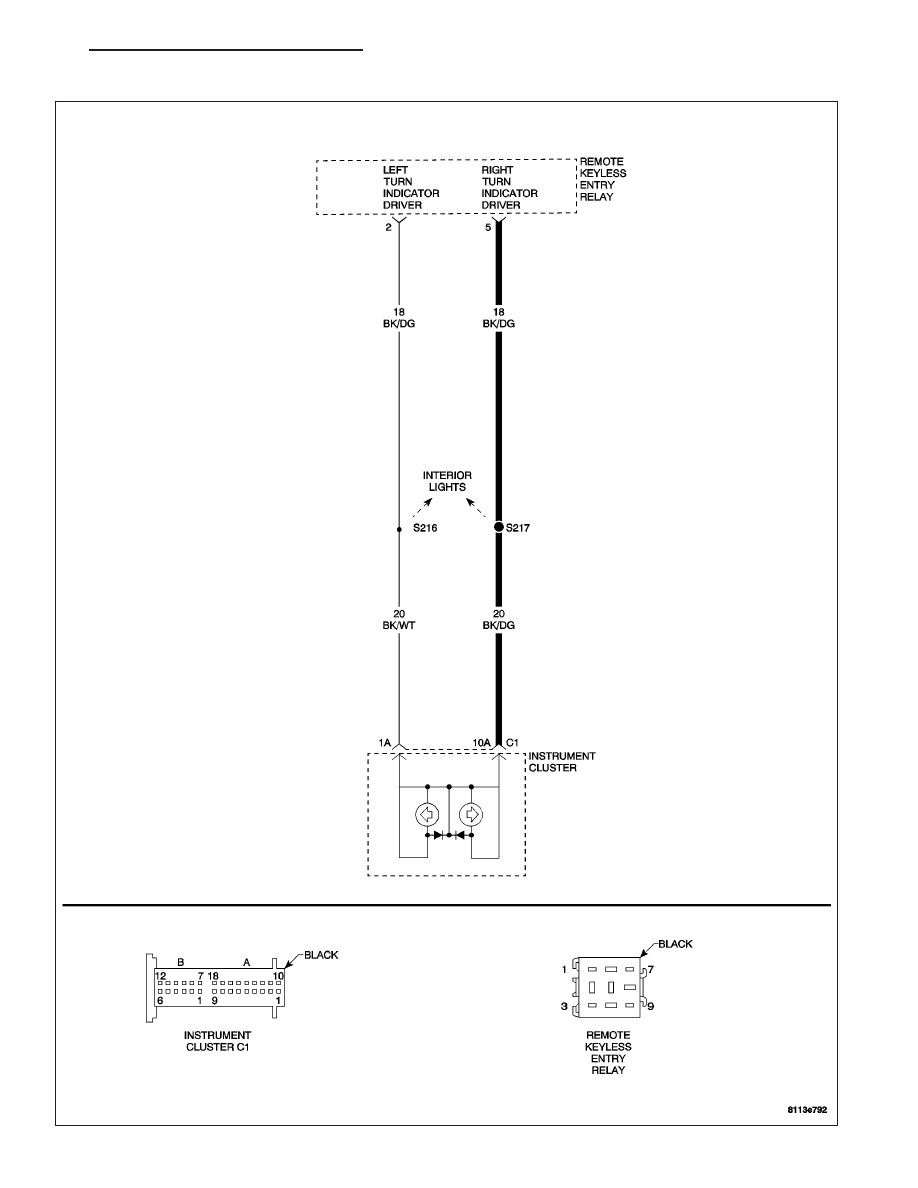

*RIGHT TURN SIGNAL INDICATOR INOPERATIVE

ZH

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 47

*RIGHT TURN SIGNAL INDICATOR INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

INDICATOR CIRCUIT OPEN

INDICATOR LAMP

INSTRUMENT CLUSTER

For a complete Instrument Cluster Circuit Diagram,(Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER - SCHE-
MATICS AND DIAGRAMS).

Diagnostic Test

1.

INSPECT THE RIGHT TURN SIGNAL INDICATOR LAMP

Turn the ignition off.

Remove the Right Turn Signal Indicator Lamp from the Instrument Cluster and inspect the lamp for an open fila-
ment.

Is the lamp filament open?

Yes

>> Replace the Right Turn Signal Indicator Lamp. (Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER -

STANDARD PROCEDURE).

Perform BODY VERIFICATION TEST.

No

>> Go to 2

2.

MEASURE RIGHT TURN SIGNAL INDICATOR CIRCUIT RESISTANCE

With the ignition off.

Disconnect the Remote Keyless Entry Relay.

Disconnect the Instrument Cluster C1 harness connector.

Note: Check connectors - Clean/repair as necessary.

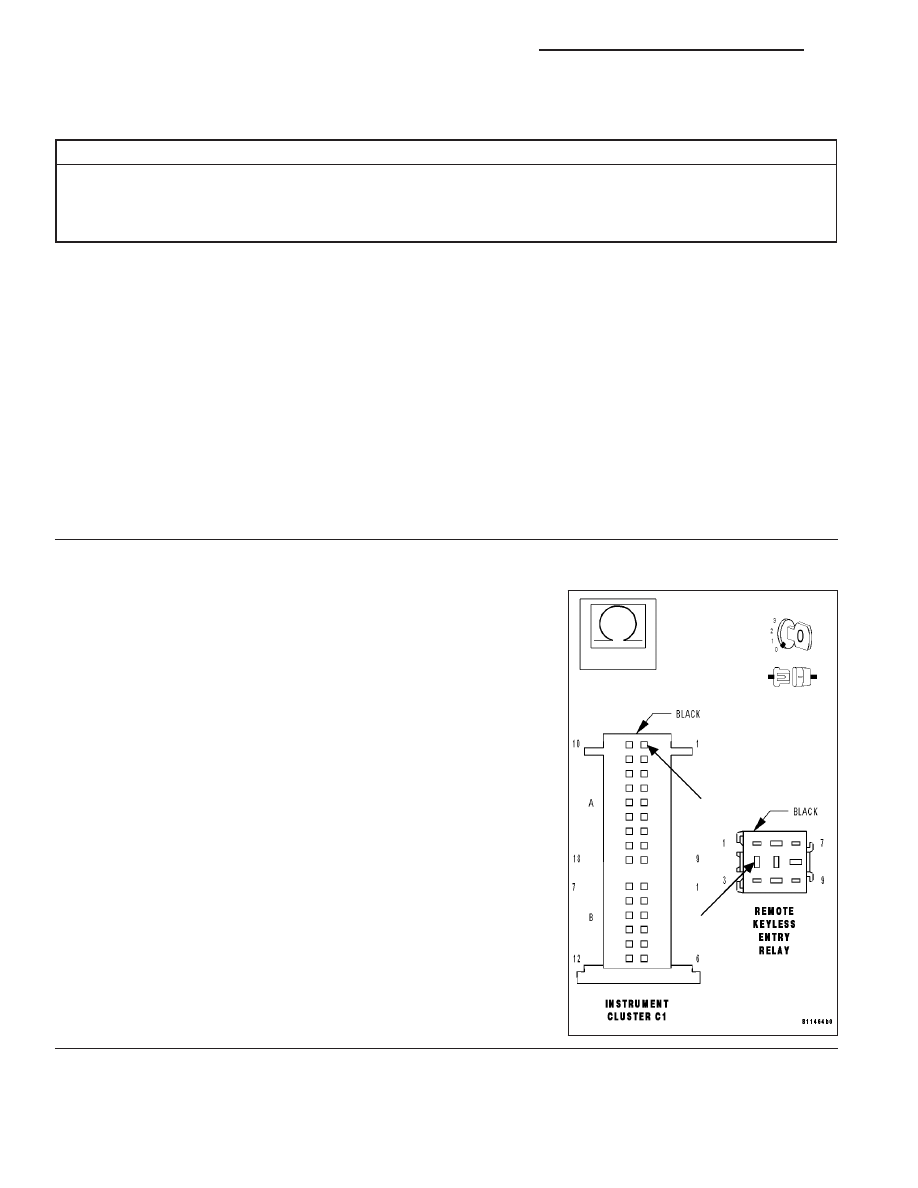

Measure the resistance of the Right Turn Signal Indicator circuit from
the RKE Relay harness connector cavity 5 to the Instrument Cluster
C1 harness connector cavity A10.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Instrument Cluster. (Refer to 8 - ELECTRI-

CAL/INSTRUMENT CLUSTER - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Right Turn Signal Indicator Driver circuit for an

open.

Perform BODY VERIFICATION TEST.

8J - 48

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

ZH
