NO CAN COMMUNICATIONS WITH TCM (CONTINUED)

12.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Note: Check connectors — Clean/repair as necessary. Poor pin to terminal connections can set DTCs.

Note: Check for any Technical Service Bulletins that may apply.
Using the wiring diagram/schematic as a guide, inspect the wiring and connectors specific to this DTC. Wiggle the
wires while checking for shorts and/or open circuits.

Were there any problems found?

Yes

>> Repair as necessary.

Perform POWERTRAIN VERIFICATION TEST VER.

No

>> The condition that caused this DTC to set is currently not present. Inspect the related wiring harness for

a possible intermittent condition.

ZH

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 41

CAN BUS COMMUNICATION GENERAL MALFUNCTION

8J - 42

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

ZH

CAN BUS COMMUNICATION GENERAL MALFUNCTION (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the ignition on.

•

Set Condition: CAN Bus communication failure between the Instrument Cluster and the CAN Bus network.

POSSIBLE CAUSES

CAN BUS CIRCUIT(S) OPEN

INSTRUMENT CLUSTER

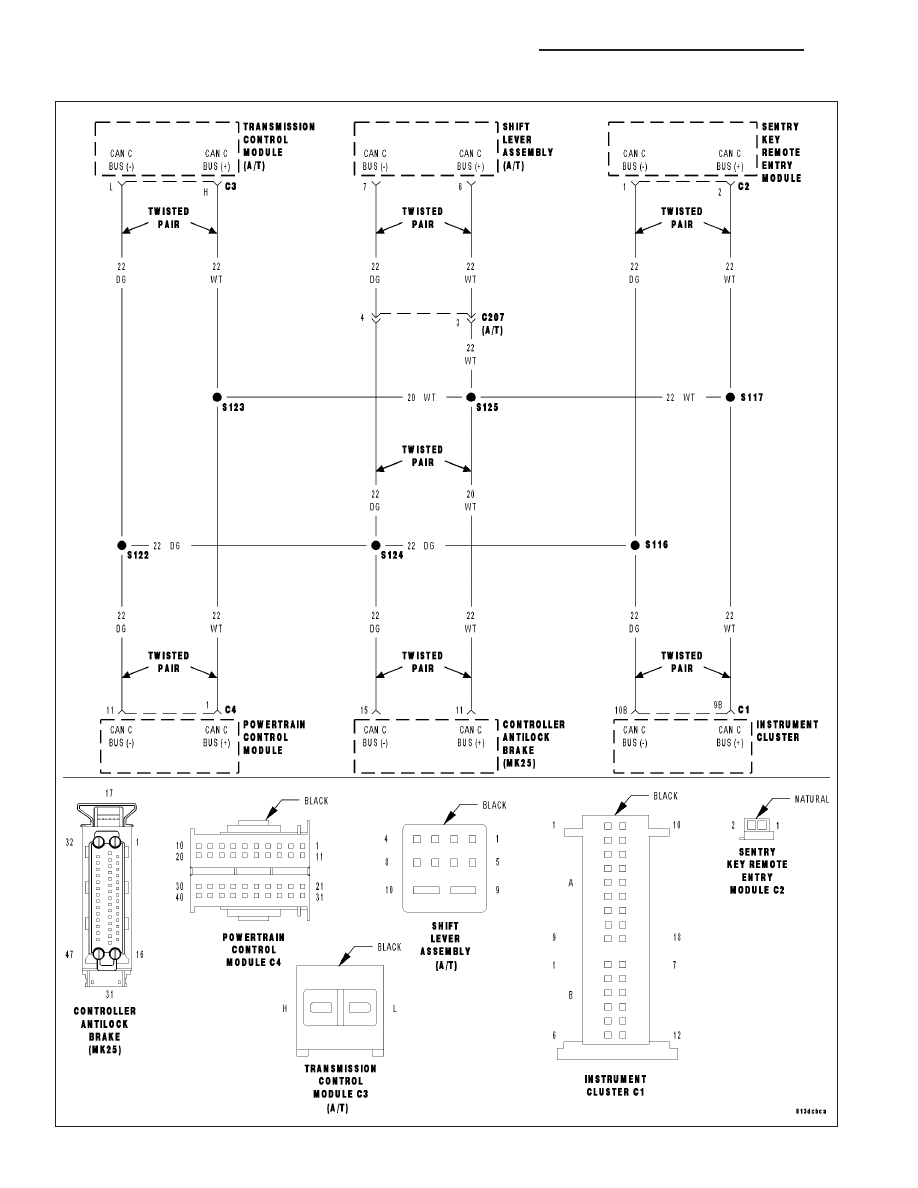

For a complete Instrument Cluster Circuit Diagram,(Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER - SCHE-
MATICS AND DIAGRAMS).

Diagnostic Test

1.

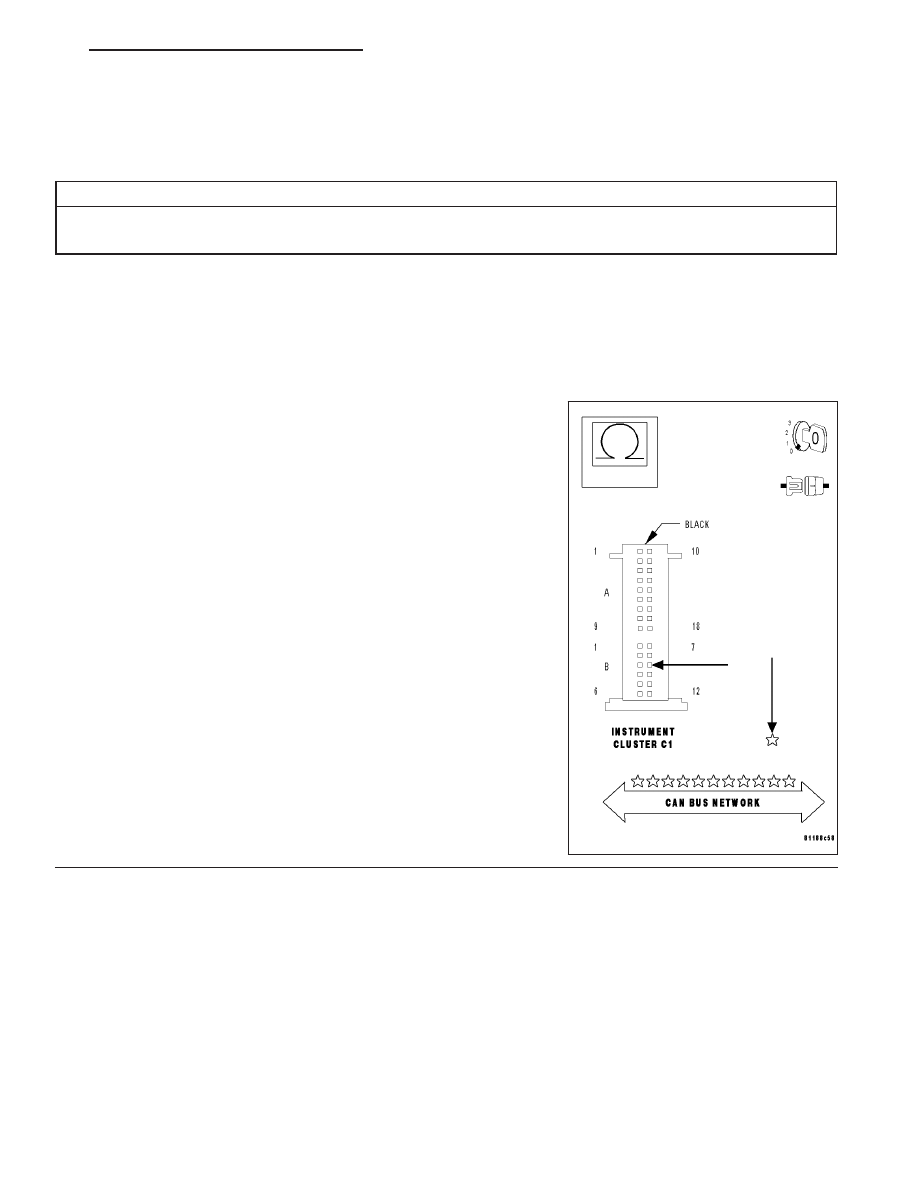

MEASURE THE RESISTANCE OF THE CAN C BUS (+) CIRCUIT

Turn the ignition off.

Disconnect the Instrument Cluster harness connector.

Disconnect the harness connectors of the other modules on the CAN
Bus network.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance of the CAN C Bus (+) circuit from the Instru-
ment Cluster harness connector to the harness connectors of the other
modules on the CAN Bus network.

Is the resistance below 1.0 ohm?

Yes

>> Go to 2

No

>> Repair the CAN C Bus (+) circuit for an open.

Perform ABS VERIFICATION TEST.

ZH

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 43

CAN BUS COMMUNICATION GENERAL MALFUNCTION (CONTINUED)

2.

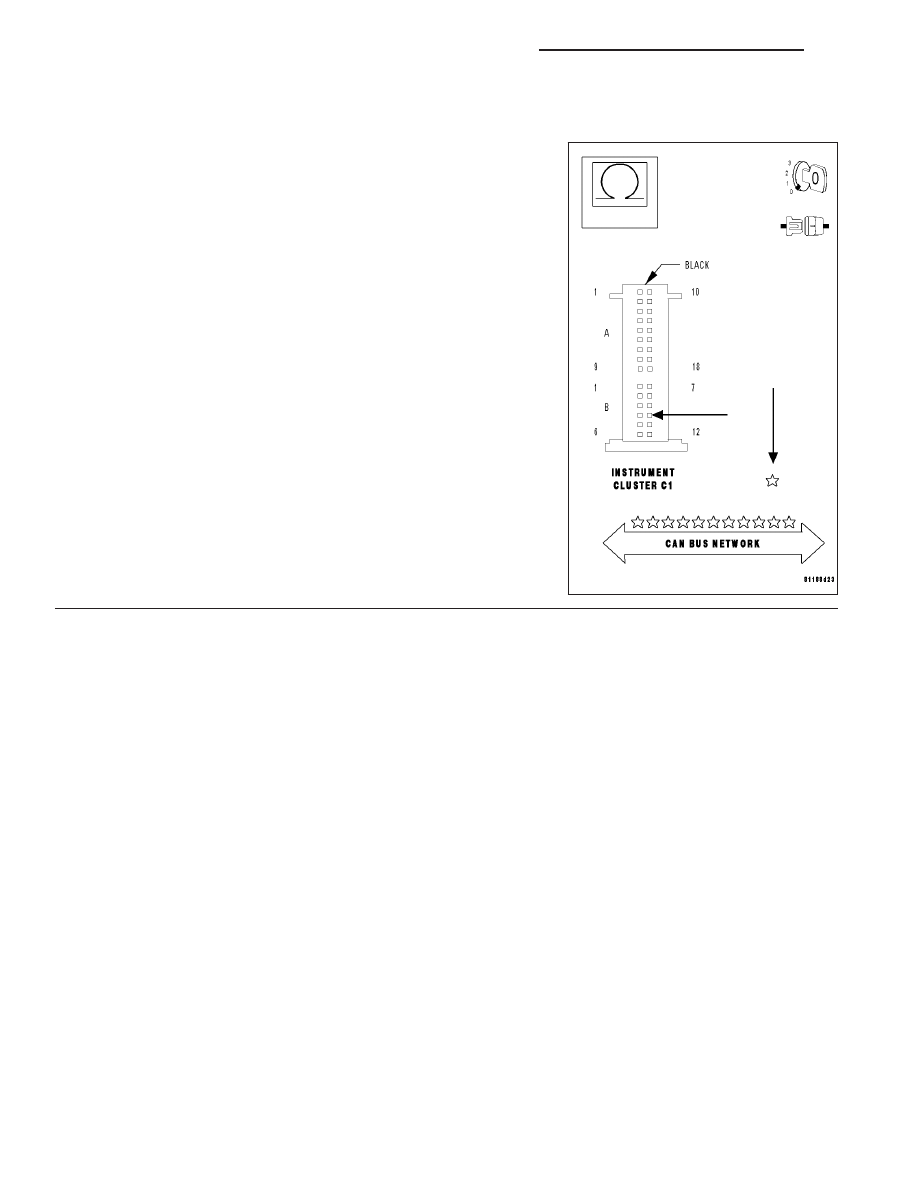

MEASURE THE RESISTANCE OF THE CAN C BUS (-) CIRCUIT

With the ignition off.

Measure the resistance of the CAN C Bus (-) circuit from the Instru-
ment Cluster harness connector to the harness connectors of the other
modules on the CAN Bus network.

Is the resistance below 1.0 ohm?

Yes

>> Replace the Instrument Cluster. (Refer to 8 - ELECTRI-

CAL/INSTRUMENT CLUSTER - REMOVAL).

Perform ABS VERIFICATION TEST.

No

>> Repair the CAN C Bus (-) circuit for an open.

Perform ABS VERIFICATION TEST.
