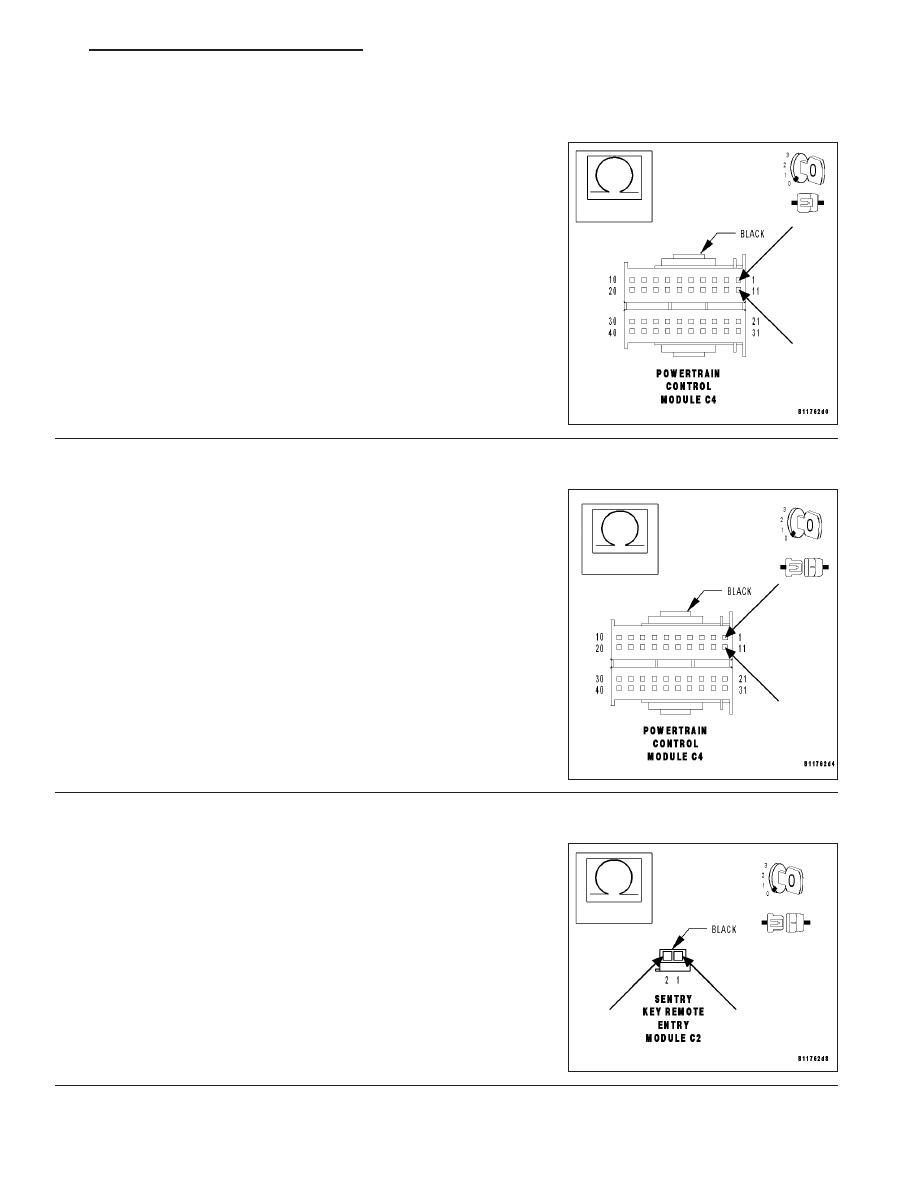

NO CAN COMMUNICATIONS WITH TCM (CONTINUED)

3.

PCM AND SKREEM CAN C BUS TERMINATION

Turn the ignition off.

Measure the resistance of the PCM CAN C Bus termination by back
probing the CAN C Bus (+) circuit to the CAN C Bus (-) circuit at the
PCM C4 harness connector.

Is the resistance between 50 and 70 ohms?

Yes

>> Go To 11

No

>> Go To 4

4.

PCM CAN C BUS TERMINATION

With the ignition off.

Disconnect the PCM C4 harness connector.

Note: Check connectors — Clean/repair as necessary.
Measure the resistance of the SKREEM CAN C Bus termination by
back probing the CAN C Bus (+) circuit to the CAN C Bus (-) circuit at
the PCM C4 harness connector.

Is the SKREEM CAN C Bus termination resistance between 110
and 130 ohms?

Yes

>> Replace and program the Powertrain Control Module.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL
MODULES/POWERTRAIN

CONTROL

MODULE

-

REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go To 5

5.

SKREEM TERMINATION

With the ignition off.

Measure the resistance of the SKREEM CAN C Bus termination by
back probing the CAN C Bus (+) circuit to the CAN C Bus (-) circuit at
the SKREEM C2 harness connector.

Is the resistance between 110 and 130 ohms?

Yes

>> Go To 6

No

>> Replace the SKREEM. (Refer to 8 - ELECTRICAL/ELEC-

TRONIC

CONTROL

MODULES/ENTRY

MODULE

-

REMOVAL).

Perform BODY VERIFICATION TEST.

ZH

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 37

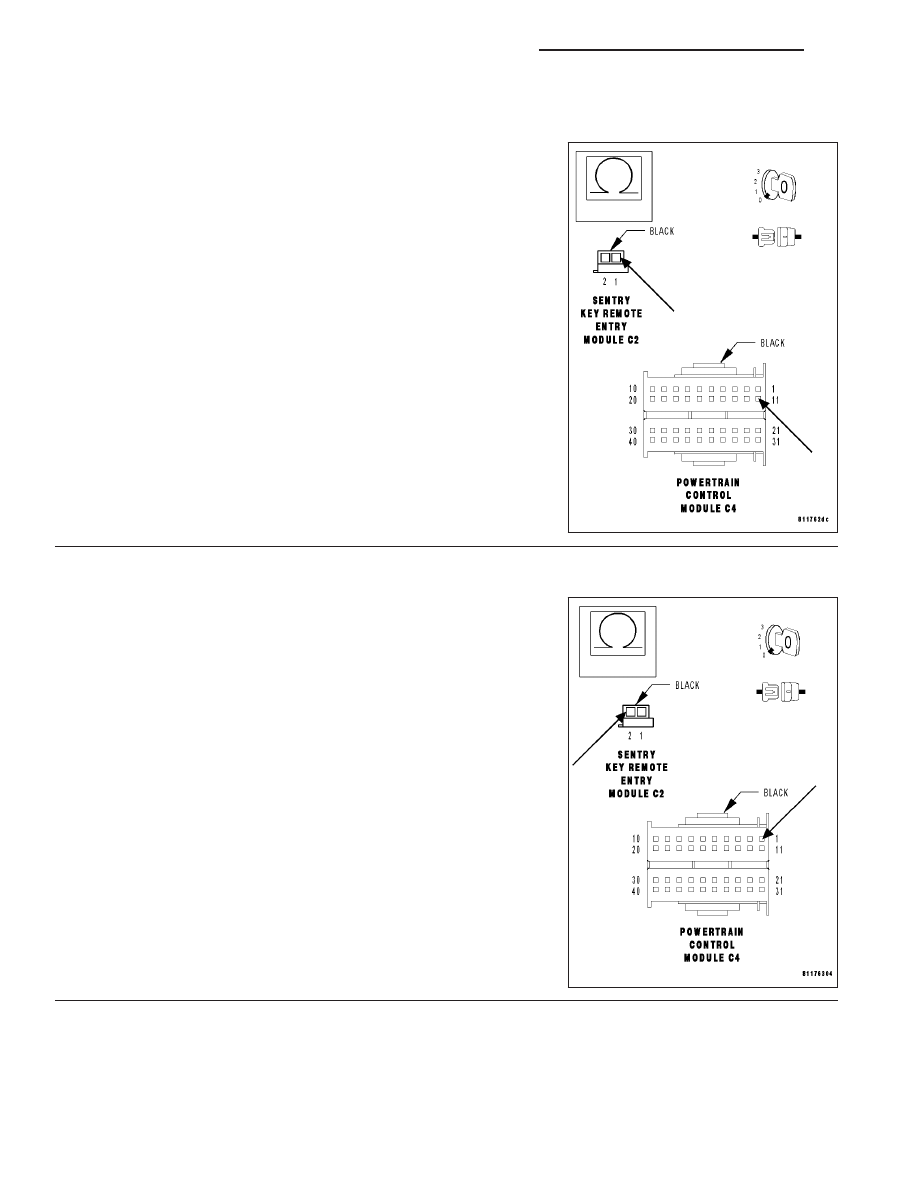

NO CAN COMMUNICATIONS WITH TCM (CONTINUED)

6.

CAN C BUS (-) CIRCUIT OPEN

With the ignition off.

Measure the resistance of the CAN C Bus (-) circuit from the SKREEM
C2 harness connector to the PCM C4 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 7

No

>> Repair the CAN C Bus (-) circuit for an open.

Perform BODY VERIFICATION TEST.

7.

CAN C BUS (+) CIRCUIT OPEN

With the ignition off.

Measure the resistance of the CAN C Bus (+) circuit from the PCM C4
harness connector to the SKREEM C2 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 8

No

>> Repair the CAN C Bus (+) circuit for an open.

Perform BODY VERIFICATION TEST.

8J - 38

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

ZH

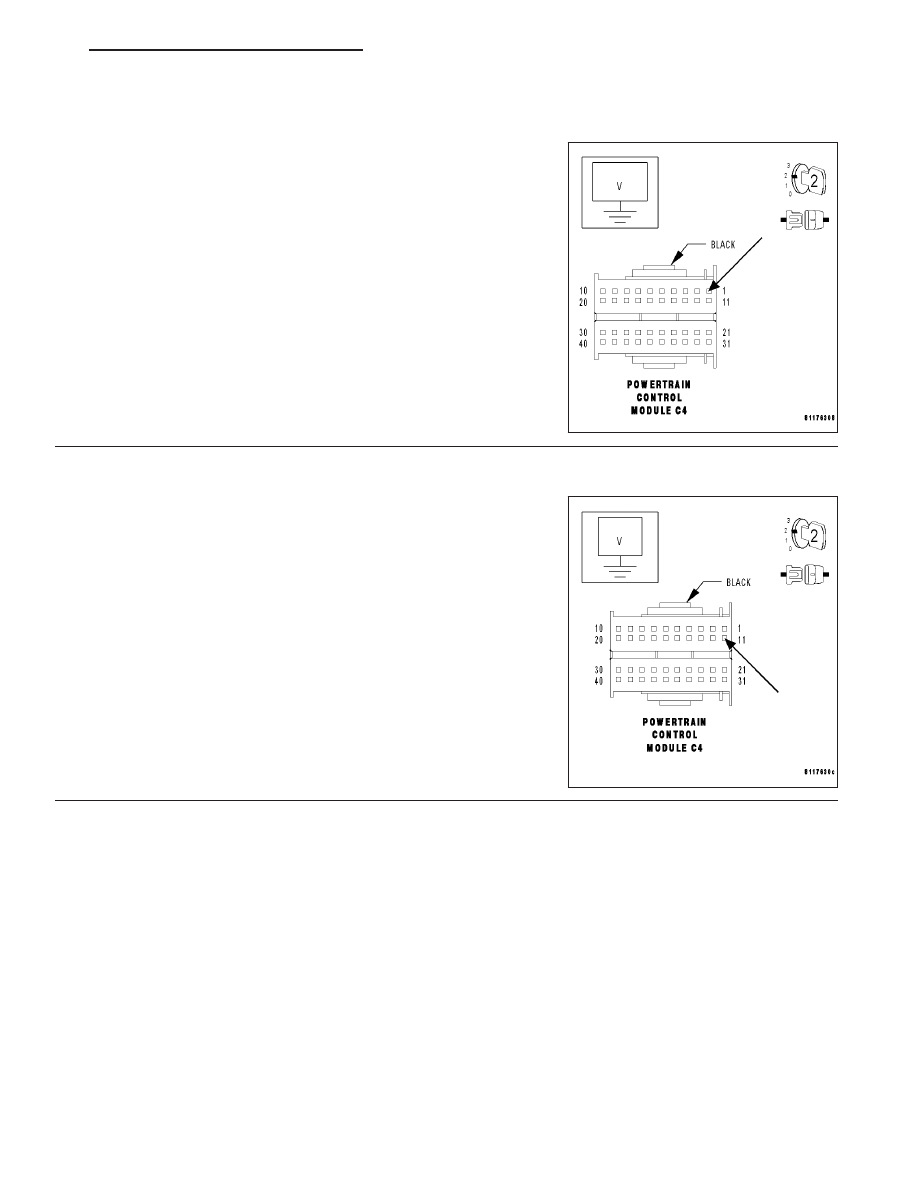

NO CAN COMMUNICATIONS WITH TCM (CONTINUED)

8.

CAN C BUS (+) CIRCUIT SHORTED TO VOLTAGE

Turn the ignition on.

Measure the voltage of the CAN C Bus (+) circuit at the PCM C4 har-
ness connector.

Is the voltage above 1.0 volt?

Yes

>> Repair the CAN C Bus (+) circuit for a short to voltage.

Perform BODY VERIFICATION TEST.

No

>> Go To 9

9.

CAN C BUS (-) CIRCUIT SHORTED TO VOLTAGE

With the ignition on.

Measure the voltage of the CAN C Bus (-) circuit at the PCM C4 har-
ness connector.

Is the voltage above 1.0 volt?

Yes

>> Repair the CAN C Bus (-) circuit for a short to voltage.

Perform BODY VERIFICATION TEST.

No

>> Go To 10

ZH

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 39

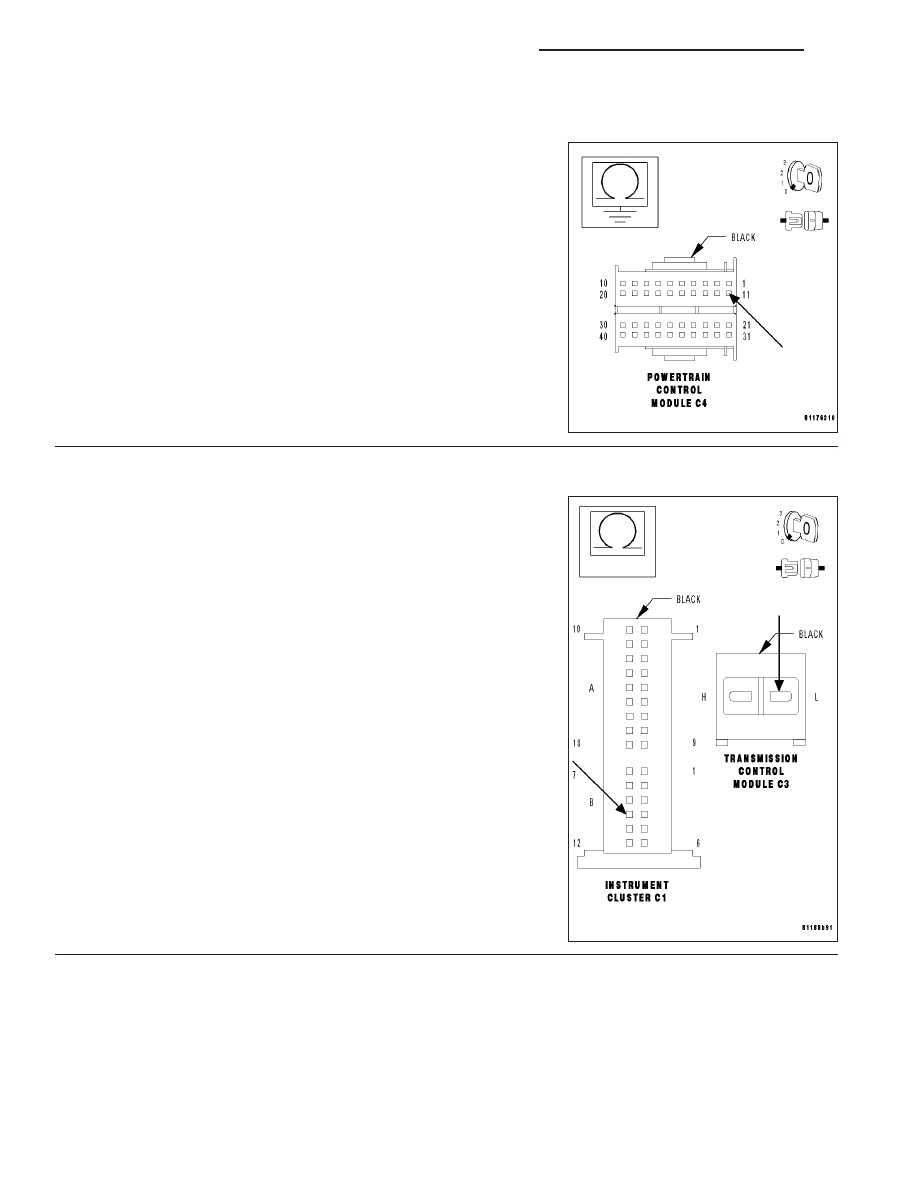

NO CAN COMMUNICATIONS WITH TCM (CONTINUED)

10.

CAN C BUS (-) CIRCUIT SHORT TO GROUND

Turn the ignition off.

Measure the resistance between ground and the CAN C Bus (-) cir-
cuit.

Is the resistance below 100 ohms?

Yes

>> Repair the CAN C Bus (-) circuit for a short to ground.

Perform BODY VERIFICATION TEST.

No

>> Repair the CAN C Bus (+) circuit for a short to ground.

Perform BODY VERIFICATION TEST.

11.

CAN C BUS (-) CIRCUIT OPEN FROM TCM TO INSTRUMENT CLUSTER

With the ignition off.

Disconnect the TCM C3 harness connector.

Note: Check connectors — Clean/repair as necessary.
Measure the resistance of the CAN C Bus (-) circuit from the TCM C3
harness connector to the Instrument Cluster C1 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Repair the CAN C Bus (+) circuit for an open between the

Instrument Cluster C1 harness and the TCM C3 harness
connector.

Perform BODY VERIFICATION TEST.

No

>> Repair the CAN C Bus (-) circuit for an open between the

Instrument Cluster C1 harness and the TCM C3 harness
connector.

Perform BODY VERIFICATION TEST.

8J - 40

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

ZH
