*HIGH BEAM INDICATOR INOPERATIVE

ZH

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 49

*HIGH BEAM INDICATOR INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

INDICATOR CIRCUIT OPEN

INDICATOR LAMP

INSTRUMENT CLUSTER

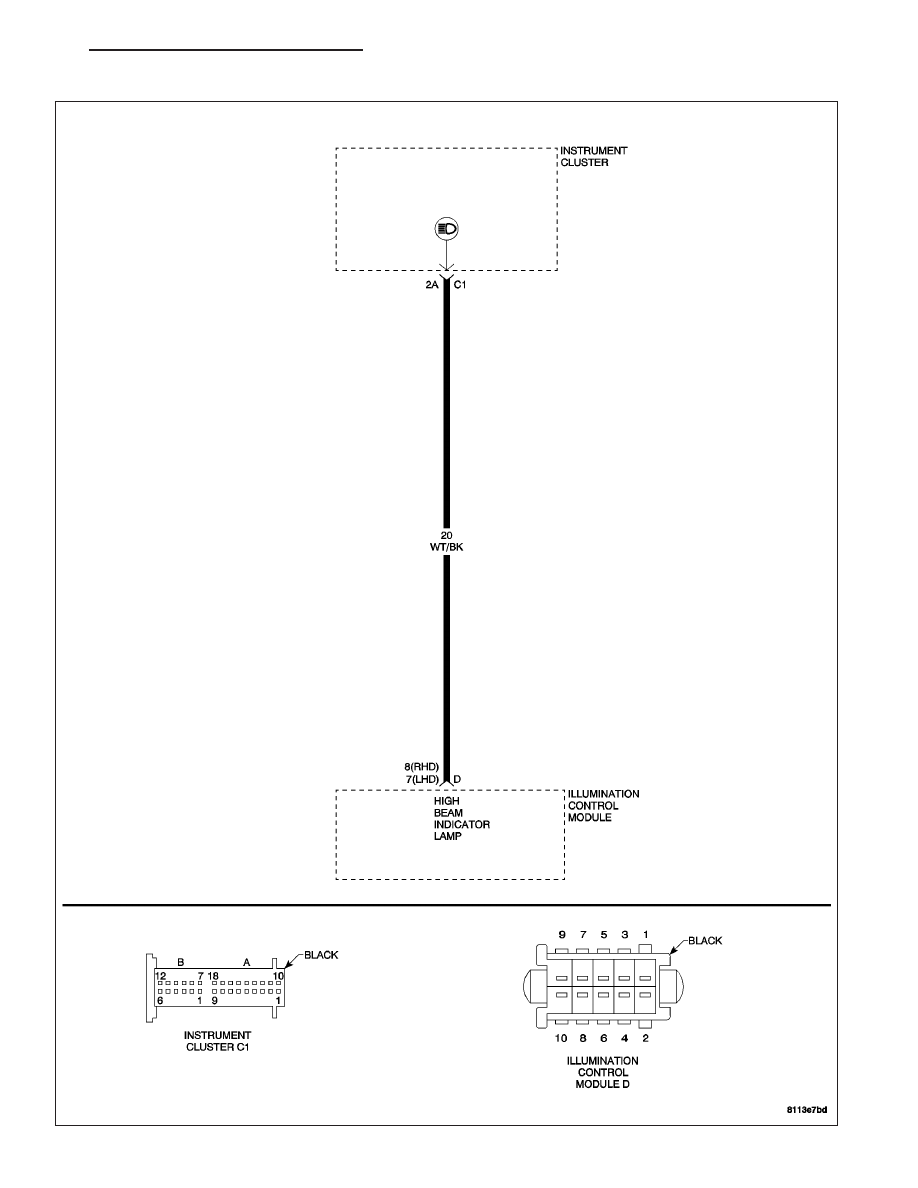

For a complete Instrument Cluster Circuit Diagram, (Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER - SCHE-
MATICS AND DIAGRAMS).

Diagnostic Test

1.

HIGH BEAM INDICATOR LAMP

Turn the ignition off.

Disconnect the Instrument Cluster C1 harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

Turn the High Beams on.

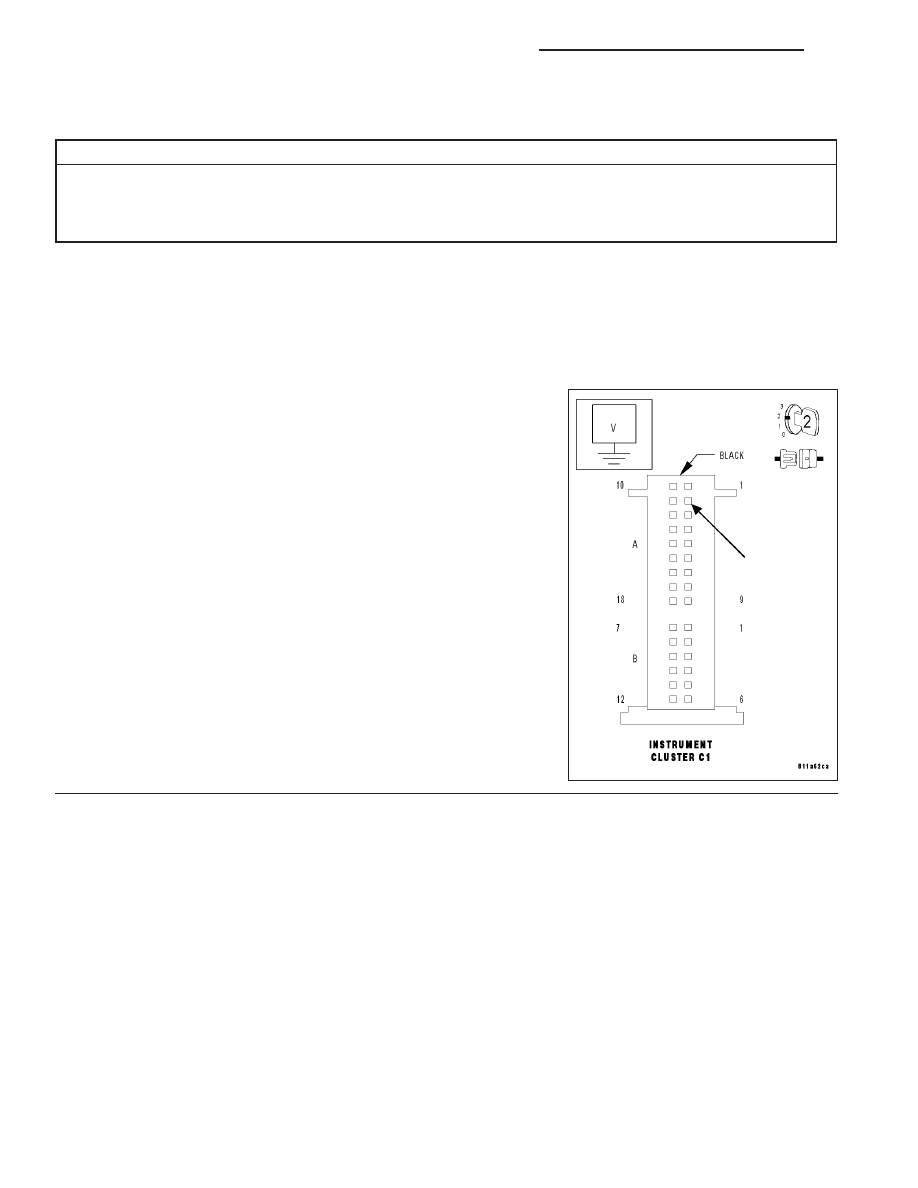

Measure the voltage of the High Beam Indicator Lamp circuit at the
Instrument Cluster C1 harness connector.

Is the voltage above 10 volts?

Yes

>> Check the High Beam Indicator Lamp. If the lamp is OK,

Replace the Instrument Cluster.(Refer to 8 - ELECTRICAL/
INSTRUMENT CLUSTER - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 2

8J - 50

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

ZH

*HIGH BEAM INDICATOR INOPERATIVE (CONTINUED)

2.

MEASURE HIGH BEAM INDICATOR CIRCUIT RESISTANCE

Turn the ignition off.

Disconnect the Illumination Control Module harness connector.

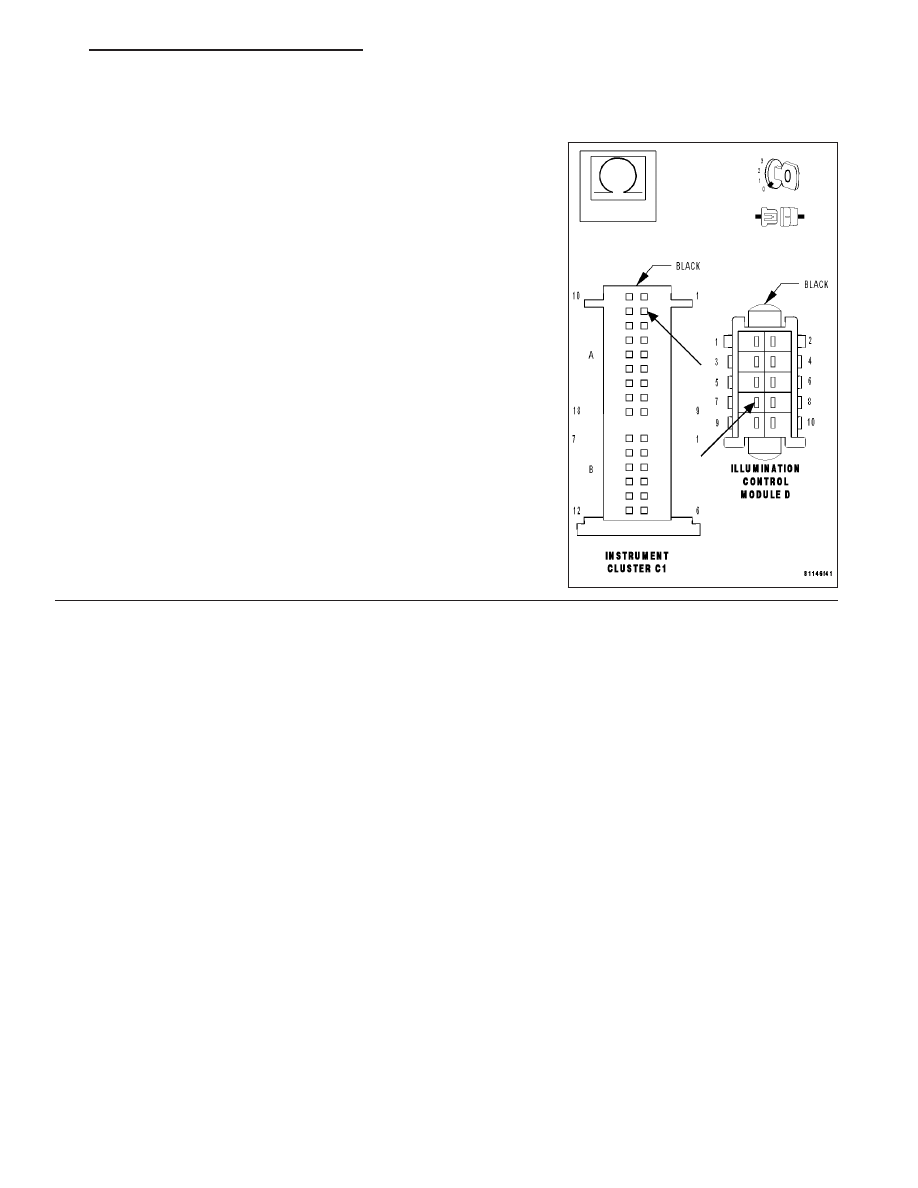

Measure the resistance of the High Beam Indicator circuit from the Illu-
mination Control Module harness connector cavity 7 to the Instrument
Cluster C1 harness connector cavity A2.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Illumination Control Module. (Refer to 8 -

ELECTRICAL/INSTRUMENT CLUSTER - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the High Beam Indicator circuit for an open.

Perform BODY VERIFICATION TEST.
