Chrysler Crossfire. Manual - part 220





LAMP OUTAGE INDICATOR CIRCUIT

ZH

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 5

LAMP OUTAGE INDICATOR CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the ignition on.

•

Set Condition: Lamp Outage Indicator circuit failure between the Illumination Control Module and the Instru-
ment Cluster.

POSSIBLE CAUSES

INDICATOR CIRCUIT OPEN

INDICATOR LAMP

ILLUMINATION CONTROL MODULE

INSTRUMENT CLUSTER

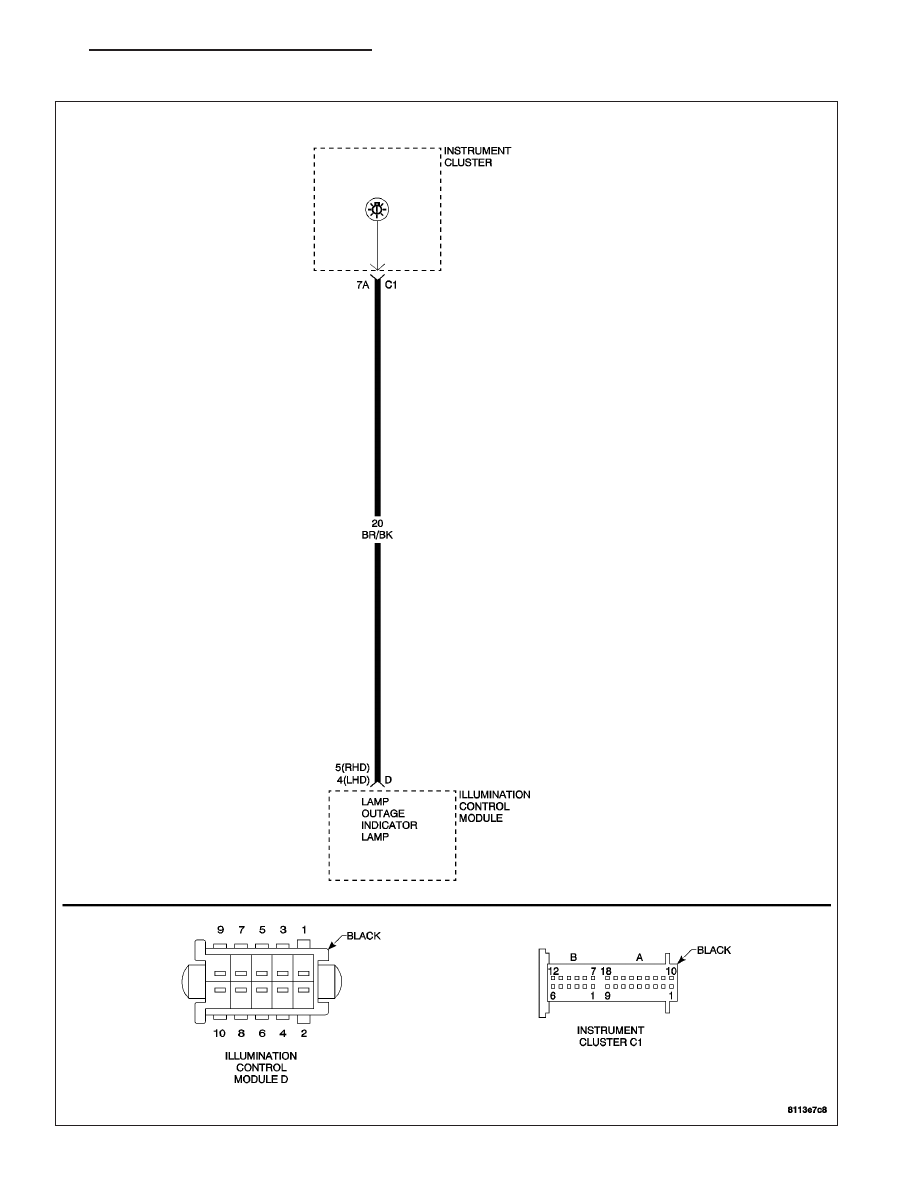

For a complete Instrument Cluster Circuit Diagram, (Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER - SCHE-
MATICS AND DIAGRAMS).

Diagnostic Test

1.

THE LAMP OUTAGE INDICATOR LAMP/INSTRUMENT CLUSTER

Turn the ignition off.

Disconnect the Instrument Cluster C1 harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

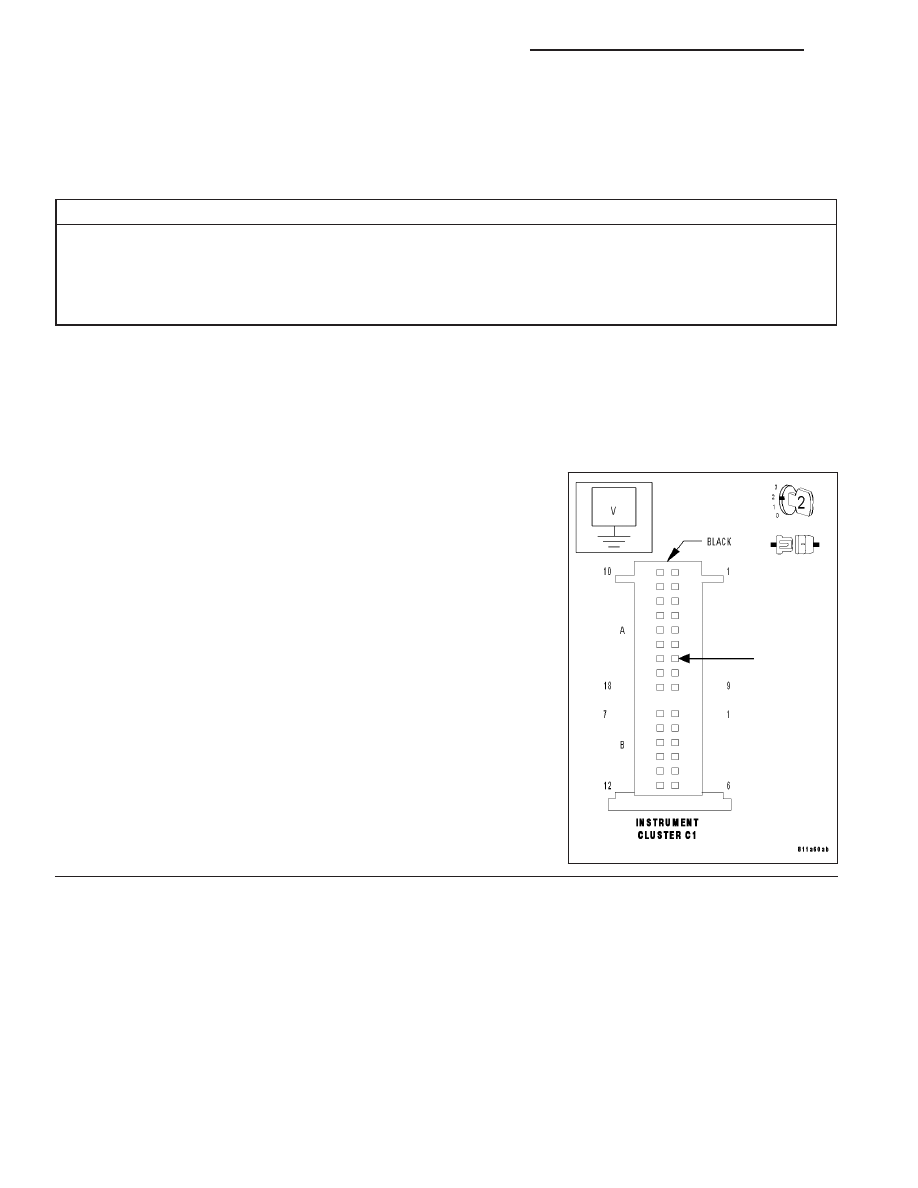

Measure the voltage of the Lamp Outage Indicator circuit at the Instru-
ment Cluster C1 harness connector.

Is the voltage above 10 volts?

Yes

>> Inspect the Lamp Outage Indicator Lamp. If OK, replace

the Instrument Cluster.(Refer to 8 - ELECTRICAL/IN-
STRUMENT CLUSTER - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 2

8J - 6

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

ZH

LAMP OUTAGE INDICATOR CIRCUIT (CONTINUED)

2.

MEASURE LAMP OUTAGE INDICATOR CIRCUIT RESISTANCE

Turn the ignition off.

Disconnect the Illumination Control Module harness connector.

Note: Check connectors — Clean/repair as necessary.

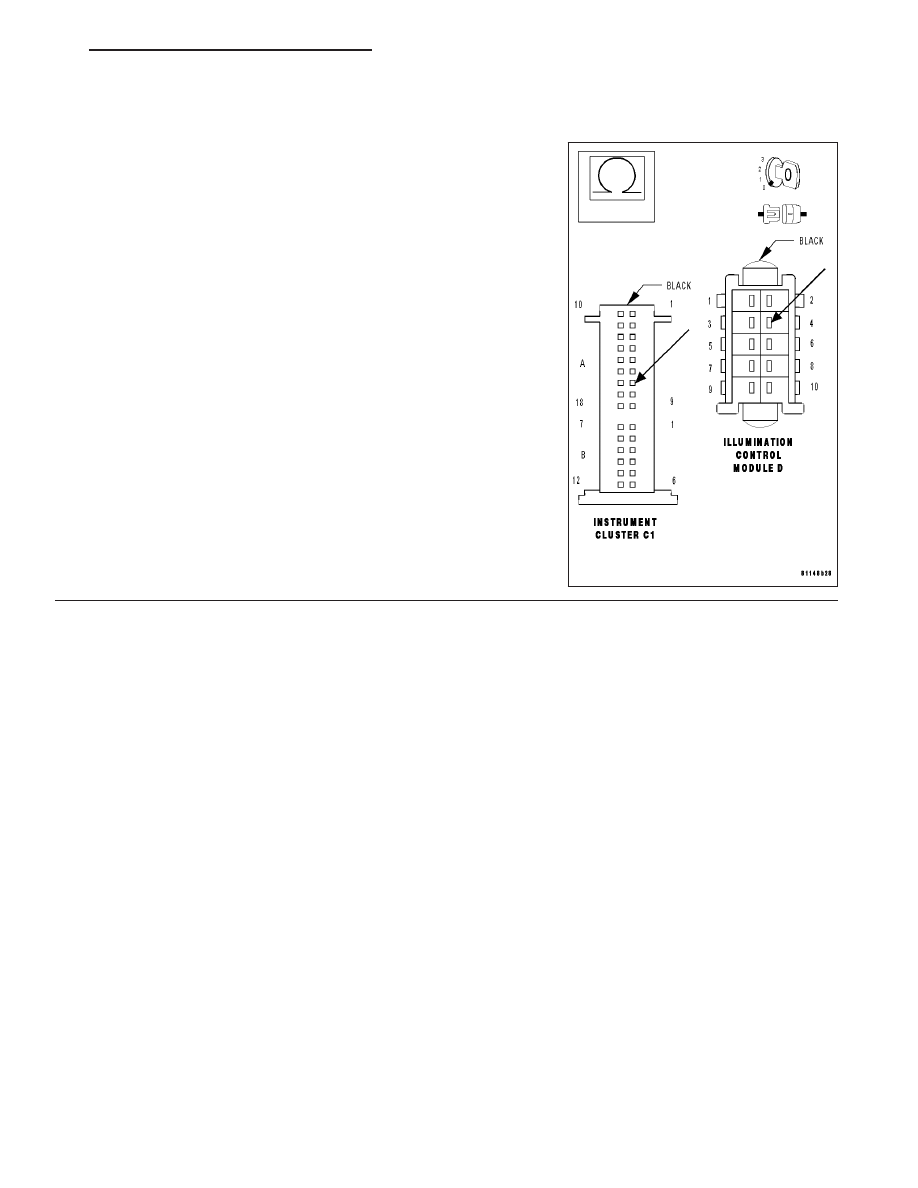

Measure the resistance of the Lamp Outage Indicator circuit from the
Illumination Control Module D harness connector to the Instrument
Cluster C1 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Illumination Control Module.(Refer to 8 -

ELECTRICAL/LAMPS/LIGHTING

-

EXTERIOR/HEAD-

LAMP SWITCH - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Lamp Outage Indicator circuit for an open.

Perform BODY VERIFICATION TEST.

ZH

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 7

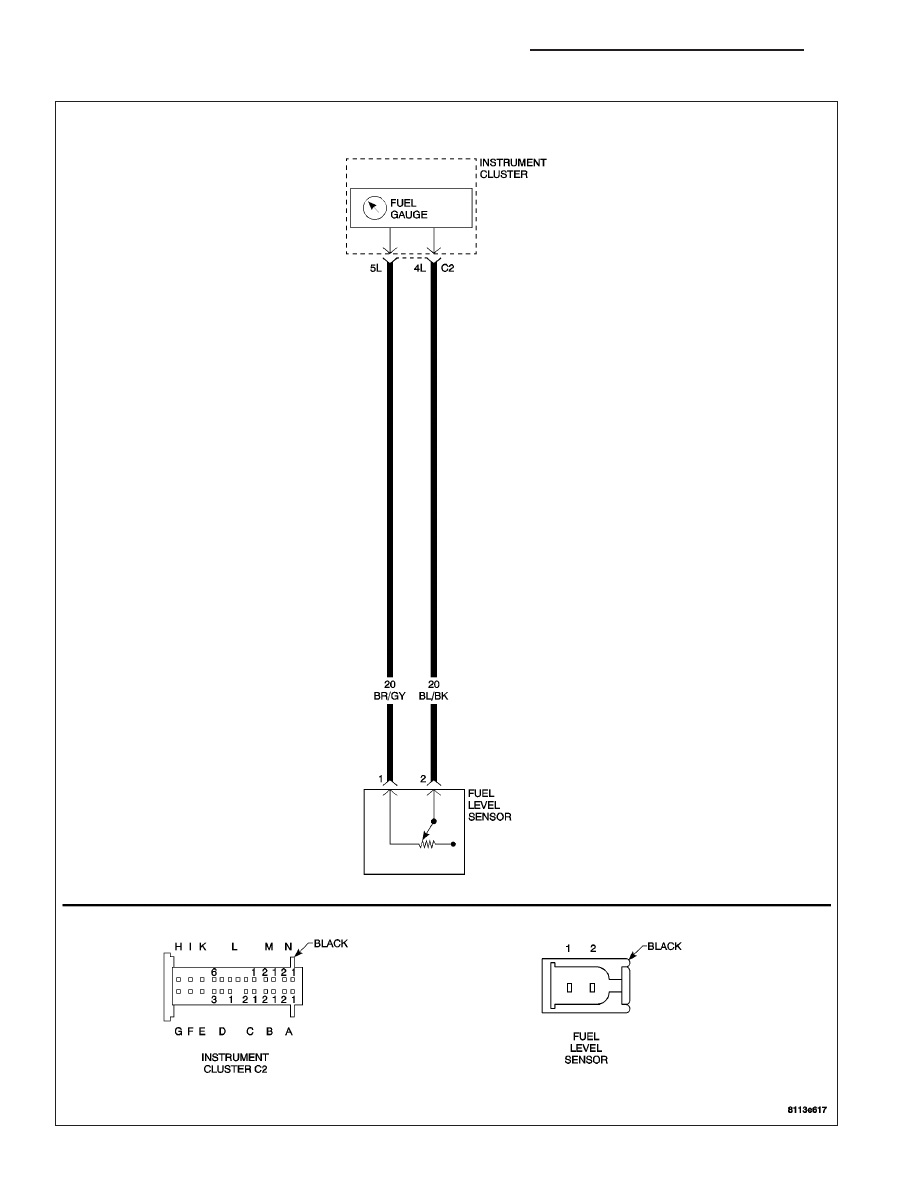

FUEL LEVEL SENSOR CIRCUIT

8J - 8

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

ZH
