INSTRUMENT CLUSTER

TABLE OF CONTENTS

page

page

INSTRUMENT CLUSTER - ELECTRICAL

DIAGNOSTICS . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

INSTRUMENT CLUSTER - SERVICE

INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . 66

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

INSTRUMENT CLUSTER - ELECTRICAL

DIAGNOSTICS
DIAGNOSIS AND TESTING

COOLANT LEVEL SENSOR/WASHER FLUID

LEVEL SWITCH CIRCUIT . . . . . . . . . . . . . . . . . 2

LAMP OUTAGE INDICATOR CIRCUIT

. . . . . . . 5

FUEL LEVEL SENSOR CIRCUIT

. . . . . . . . . . . 8

AMBIENT TEMPERATURE SENSOR

CIRCUIT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

NO COMMUNICATION FROM INSTRUMENT

CLUSTER . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

NO COMMUNICATION TO INSTRUMENT

CLUSTER . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

NO CAN COMMUNICATIONS WITH PCM

. . . 21

NO CAN COMMUNICATIONS WITH CAB

. . . . 28

NO CAN COMMUNICATIONS WITH TCM

. . . 35

CAN BUS COMMUNICATION GENERAL

MALFUNCTION . . . . . . . . . . . . . . . . . . . . . . . 42

*LEFT TURN SIGNAL INDICATOR

INOPERATIVE . . . . . . . . . . . . . . . . . . . . . . . . 45

*RIGHT TURN SIGNAL INDICATOR

INOPERATIVE . . . . . . . . . . . . . . . . . . . . . . . . 47

*HIGH BEAM INDICATOR INOPERATIVE

. . . . 49

*BRAKE WARNING INDICATOR

INOPERATIVE . . . . . . . . . . . . . . . . . . . . . . . . 52

*BATTERY VOLTAGE INDICATOR

INOPERATIVE . . . . . . . . . . . . . . . . . . . . . . . . 55

*SEAT BELT INDICATOR INOPERATIVE

. . . . 58

*TELESCOPING WHEEL INDICATOR

INOPERATIVE . . . . . . . . . . . . . . . . . . . . . . . . 60

BODY VERIFICATION TEST

. . . . . . . . . . . . . 62

SCHEMATICS AND DIAGRAMS

. . . . . . . . . . . . 63

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

ZH

INSTRUMENT CLUSTER

8J - 1

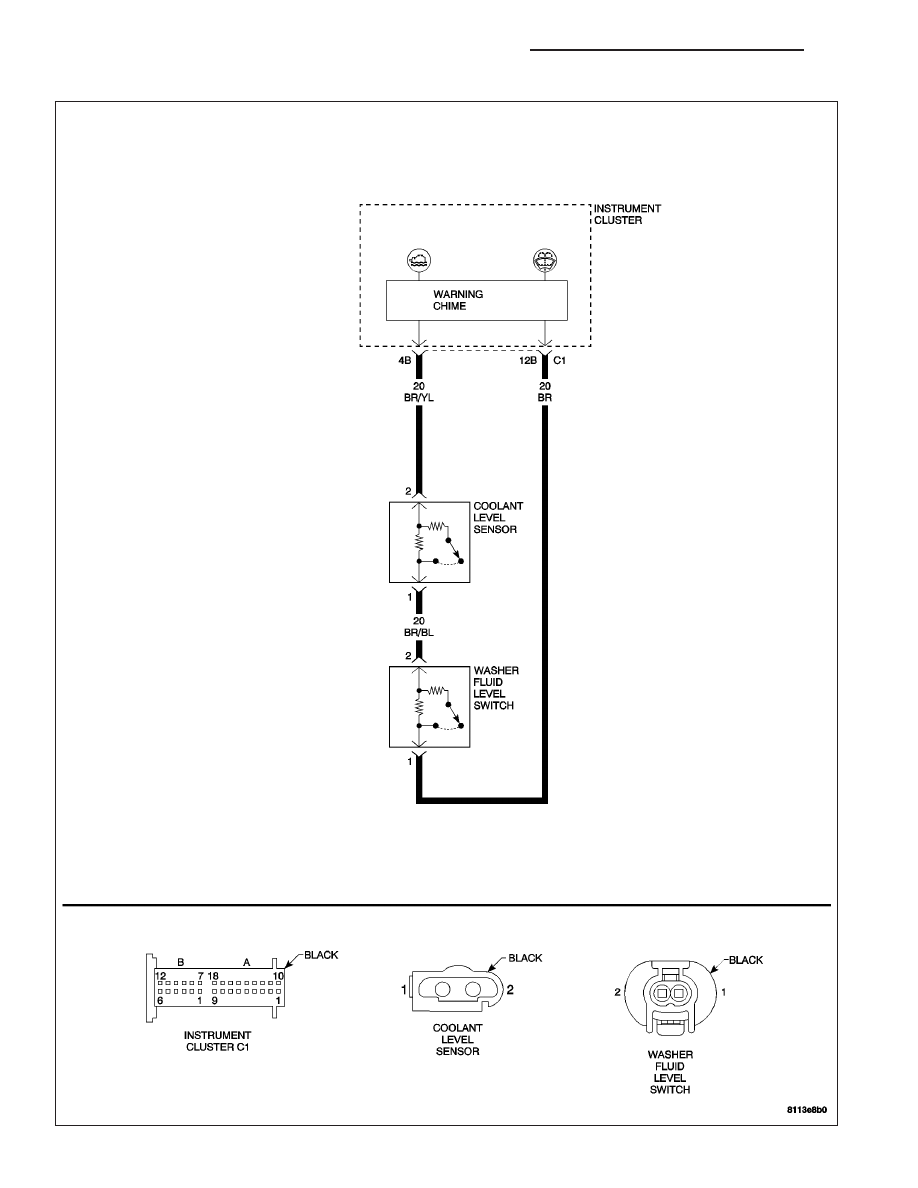

COOLANT LEVEL SENSOR/WASHER FLUID LEVEL SWITCH CIRCUIT

8J - 2

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

ZH

COOLANT LEVEL SENSOR/WASHER FLUID LEVEL SWITCH CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the ignition on.

•

Set Condition: Coolant Level Sensor/Washer Fluid Level Switch circuit failure.

POSSIBLE CAUSES

INDICATOR CIRCUIT OPEN

COOLANT LEVEL SENSOR MALFUNCTION

WASHER FLUID LEVEL SWITCH MALFUNCTION

INDICATOR LAMP

INSTRUMENT CLUSTER

For a complete Instrument Cluster Circuit Diagram, (Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER - SCHE-
MATICS AND DIAGRAMS).

Diagnostic Test

1.

INSPECT THE LOW COOLANT INDICATOR LAMP

Turn the ignition off.

Remove the Low Coolant Indicator Lamp from the Instrument Cluster and inspect the lamp for an open filament.

Is the lamp filament open?

Yes

>> Replace the Low Coolant Indicator Lamp. (Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER - STAN-

DARD PROCEDURE).

Perform BODY VERIFICATION TEST.

No

>> Go to 2

2.

INSPECT THE LOW WASHER FLUID INDICATOR LAMP

With the ignition off.

Remove the Low Washer Fluid Indicator Lamp from the Instrument Cluster and inspect the lamp for an open fila-
ment.

Is the lamp filament open?

Yes

>> Replace the Low Washer Fluid Indicator Lamp. (Refer to 8 - ELECTRICAL/INSTRUMENT CLUSTER -

STANDARD PROCEDURE).

Perform BODY VERIFICATION TEST.

No

>> Go to 3

3.

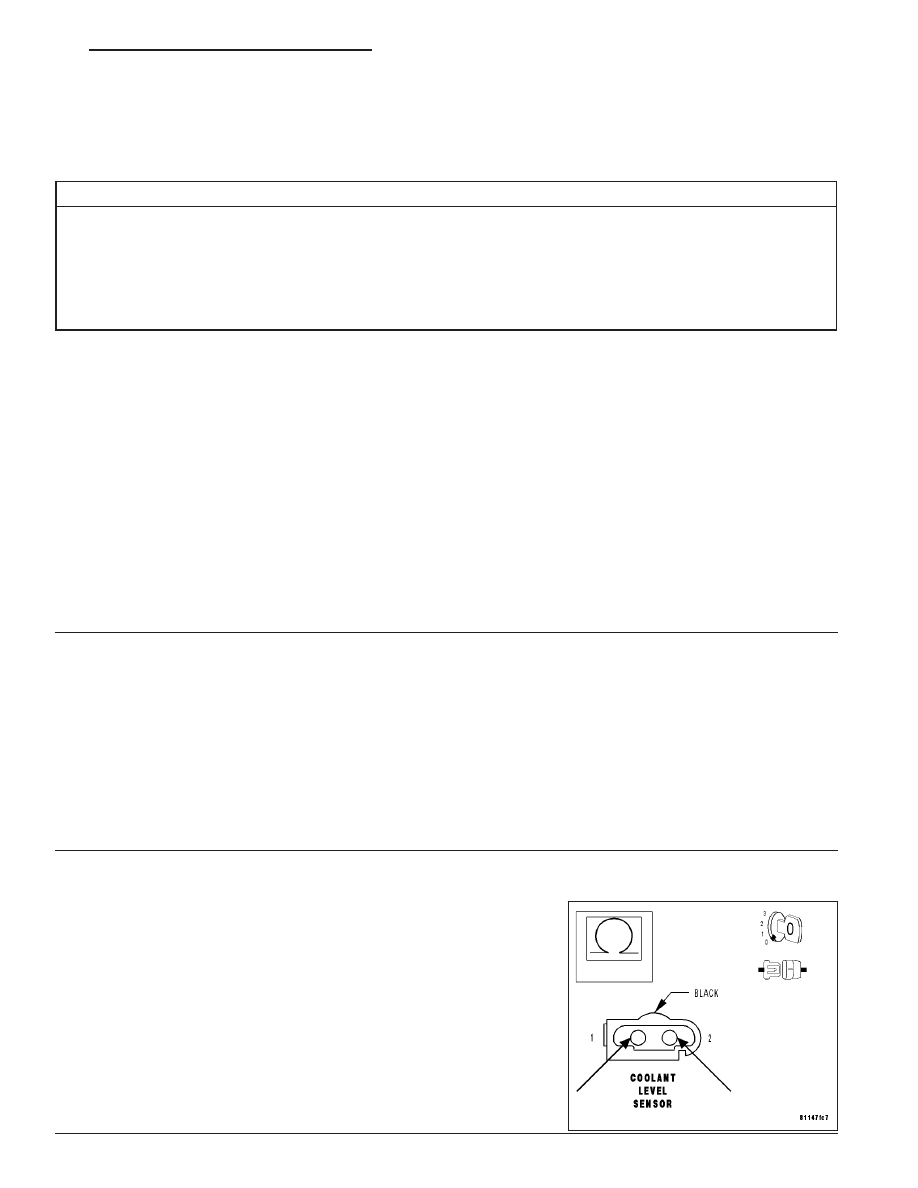

MEASURE COOLANT LEVEL SENSOR RESISTANCE

With the ignition off.

Disconnect the Coolant Level Sensor harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance between cavity 1 and cavity 2 of the Coolant
Level Sensor connector.

Is the resistance between 102 and 120 ohms?

Yes

>> Go to 4

No

>> Replace the Coolant Level Sensor. (Refer to 7 - COOL-

ING/ENGINE/COOLANT LEVEL SENSOR - REMOVAL).

Perform BODY VERIFICATION TEST.

ZH

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 3

COOLANT LEVEL SENSOR/WASHER FLUID LEVEL SWITCH CIRCUIT (CONTINUED)

4.

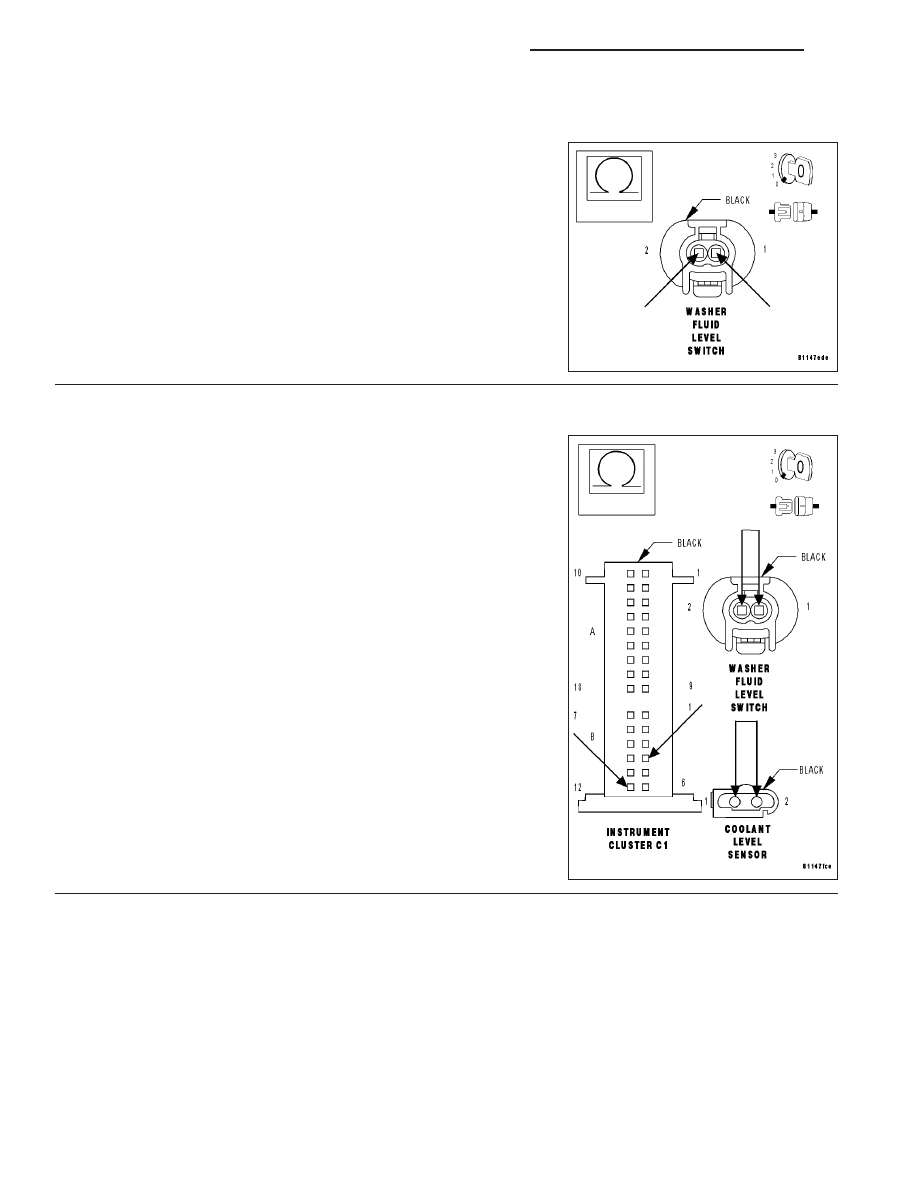

MEASURE WASHER FLUID LEVEL SWITCH RESISTANCE

With the ignition off.

Disconnect the Washer Fluid Level Switch harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance between cavity 1 and cavity 2 of the Washer
Fluid Level Switch connector.

Is the resistance between 145 and 185 ohms?

Yes

>> Go to 5

No

>> Replace the Washer Fluid Level Switch. (Refer to 8 -

ELECTRICAL/WIPERS/WASHERS/WASHER

FLUID

LEVEL SWITCH - REMOVAL).

Perform BODY VERIFICATION TEST.

5.

MEASURE COOLANT LEVEL SENSOR/WASHER FLUID LEVEL SWITCH CIRCUIT RESISTANCE

With the ignition off.

Disconnect the Instrument Cluster C1 harness connector.

Note: Check connectors - Clean/repair as necessary.
Connect a jumper wire between cavity 1 and cavity 2 of the Coolant
Level Sensor harness connector.

Connect a jumper wire between cavity 1 and cavity 2 of the Washer
Fluid Level Switch harness connector.

Measure the resistance between cavity 4B and 12B of the Instrument
Cluster C1 harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Instrument Cluster. (Refer to 8 - ELECTRI-

CAL/INSTRUMENT CLUSTER - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Coolant Level Sensor/Washer Fluid Level

Switch circuit for an open.

Perform BODY VERIFICATION TEST.
