INSTALLATION

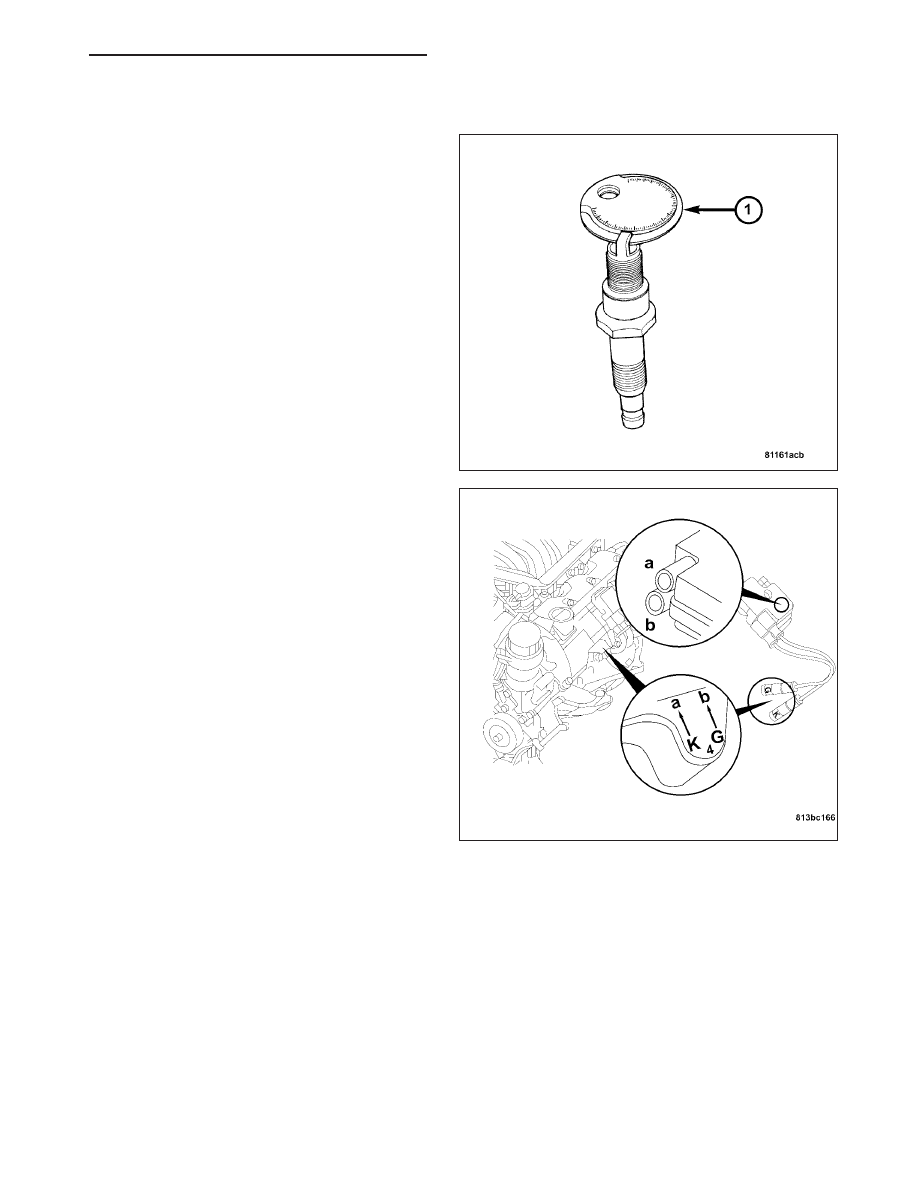

1. Using a spark plug gap gauge (1), gap the spark

plugs to 1.02 mm (.040 in.) before installation.

2. Start the spark plugs into the cylinder head by

hand to avoid cross threading.

3. Tighten the spark plugs to 28 N·m (21 ft. lbs.).

Note: When installing the spark plug cables, route
the cables correctly. Failure to route the cables
properly can cause improper spark plug phase-
shift.

4. Install the spark plug cables to the appropriate

spark plug location (G & K) (plug side).

Note: Refer to the reference pad cast into the cyl-
inder head cover to identify proper spark plug/
spark plug cable orientation.

ZH

IGNITION SYSTEM - SERVICE INFORMATION

8I - 27

Note: When installing spark plug cables, insure a
positive connection is made. A snap should be felt
when a good connection is made between the
spark plug cable and the spark plug.

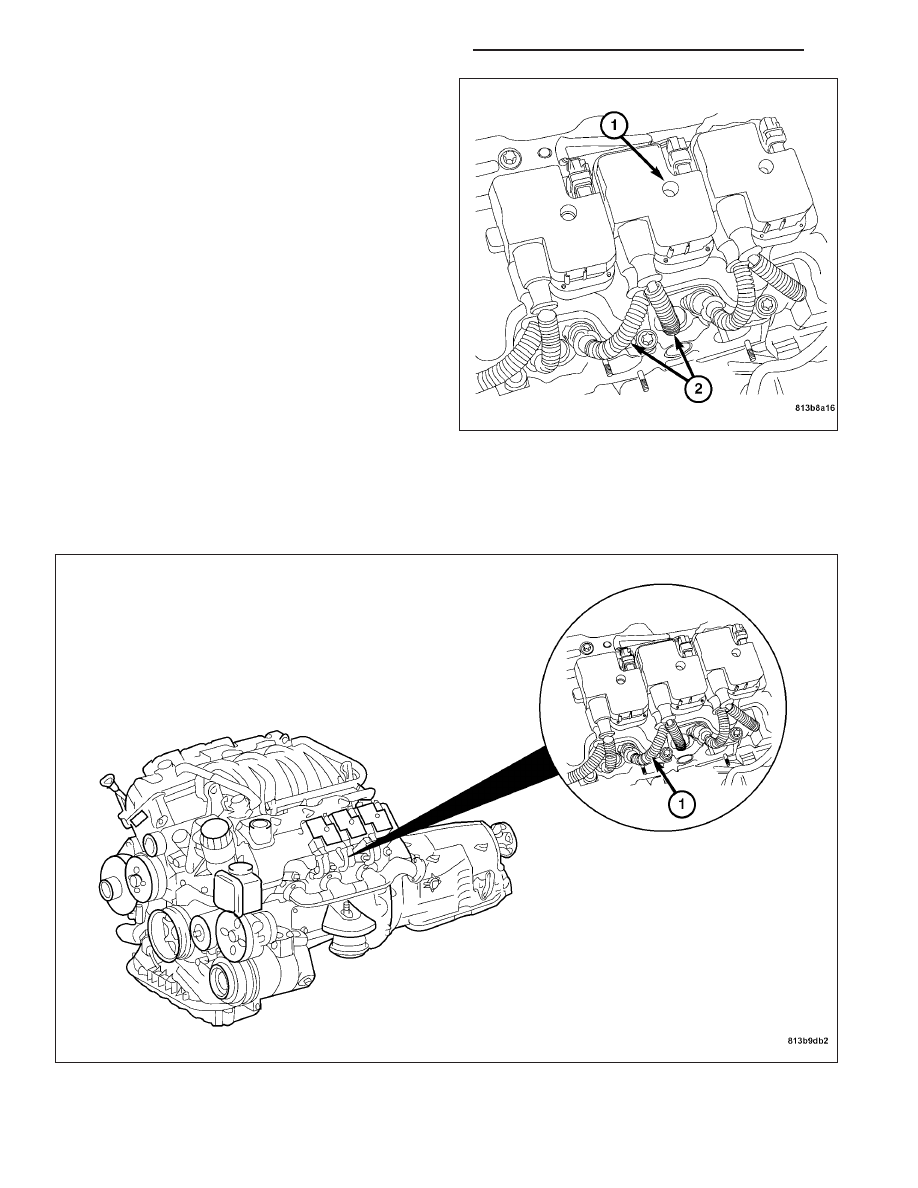

5. Insure a firm connection is made from the spark

plug cables (2) to the spark plugs.

SPARK PLUG CABLE

DESCRIPTION

Spark Plug cables, often referred to as secondary ignition wires, transfer electrical current from the electronic Igni-
tion Coils to the individual spark plugs at each cylinder. The resistive spark plug cables are of nonmetallic construc-
tion. The cables provide suppression of radio frequency emissions from the ignition system.

8I - 28

IGNITION SYSTEM - SERVICE INFORMATION

ZH

Check the spark plug cable connections for good contact at the coil, and spark plugs. Terminals should be fully
seated. The insulators should be in good condition and should fit tightly on the coil, and spark plugs. Spark plug
cables with insulators that are cracked or torn must be replaced.

Clean Spark Plug cables with a cloth moistened with a non-flammable solvent. Wipe the cables dry. Check for brittle
or cracked insulation. The spark plug cables and spark plug boots are made from high temperature materials.

OPERATION

Always remove the spark plug cable by grasping the top of the spark plug insulator, turning the boot 1/2 turn and
pulling straight up in a steady motion.

Failure to route the cables properly could cause improper phase-shifting of the spark plugs. Install spark plug insu-
lators over spark plugs. Ensure the top of the spark plug insulator covers the upper end of the spark plug tube, then
connect the other end to coil pack.

REMOVAL

CAUTION: When disconnecting a high tension
cable from a spark plug or from the ignition coil,
twist the rubber boot slightly (1/2 turn) to break it
loose. Grasp the boot (not the cable) and pull it off
with a steady, even force.

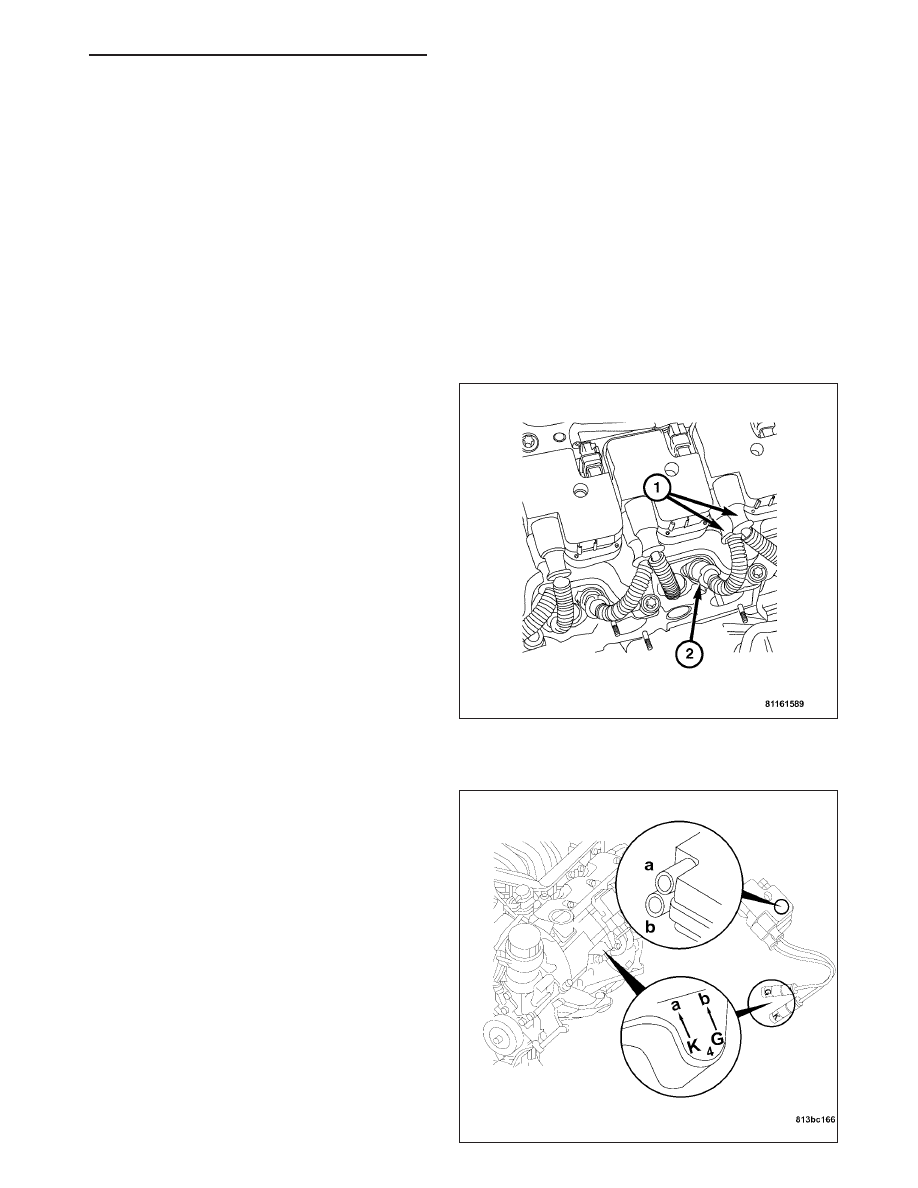

1. Remove the spark plug cable boot from the ignition

coil (1).

2. Turn and pull the spark plug cable metal clad boot

(2) from the spark plug.

INSTALLATION

Note: When installing the spark plug cables, route
the cables correctly. Failure to route the cables
properly can cause improper spark plug phase-
shift.

1. Install the spark plug cables to the appropriate coil

tower (A & B) (coil side).

2. Install the spark plug cables to the appropriate

spark plug location (G & K) (plug side).

ZH

IGNITION SYSTEM - SERVICE INFORMATION

8I - 29

Note: Refer to the reference pad cast into the cylinder head cover to identify proper spark plug/spark plug
cable orientation.

Note: When installing spark plug cables, insure a
positive connection is made. A snap should be felt
when a good connection is made between the
spark plug cable and the spark plug.

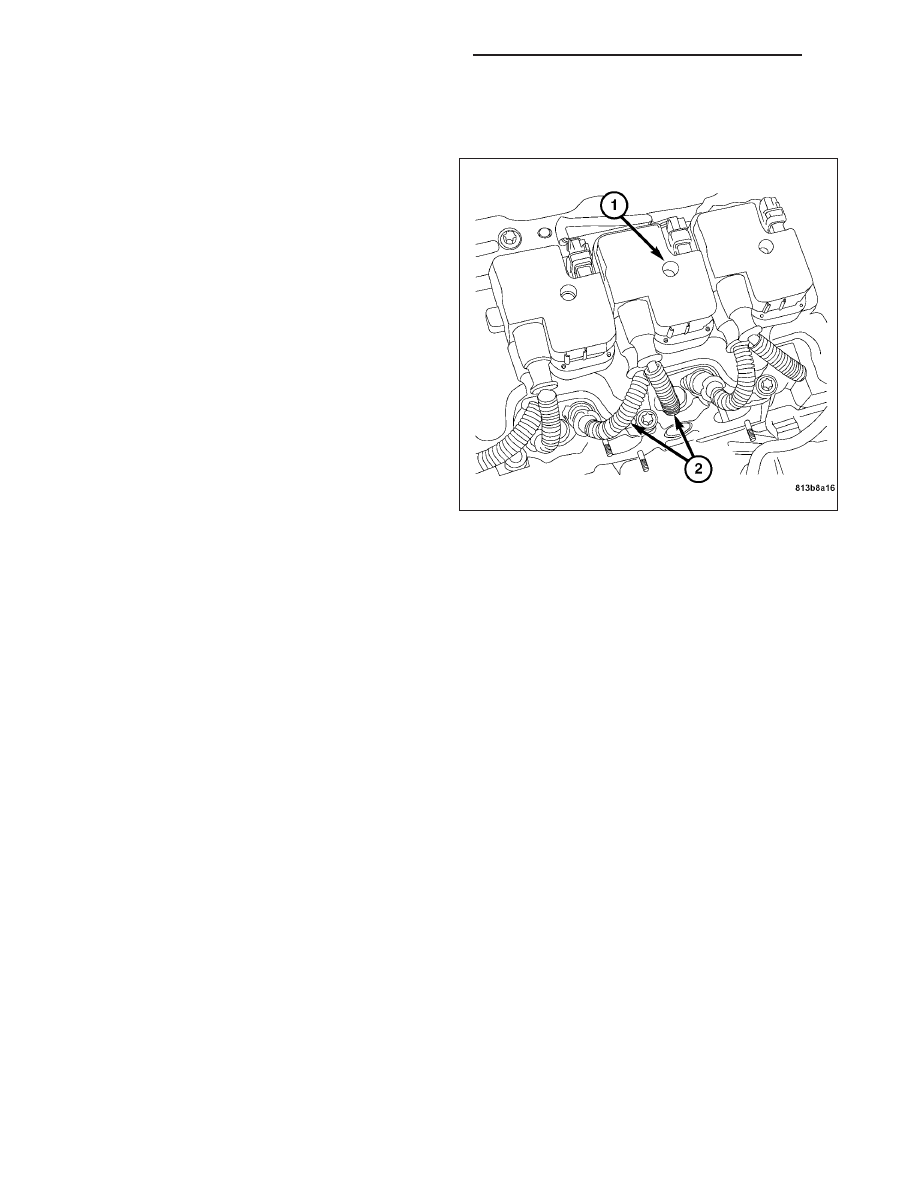

3. Insure a firm connection is made from the spark

plug cables (2) to the spark plugs.
