BODY VERIFICATION TEST

BODY VERIFICATION TEST

1.

Turn the ignition off.

Disconnect all jumper wires and reconnect all previously disconnected components and connectors.

Note: If the SKREEM or the PCM was replaced, refer to the service information for proper programming
procedures.
If the Body Control Module was replaced, turn the ignition on for 15 seconds (to allow the new BCM to learn VIN)
or engine may not start.

Program all RKE transmitters and other options as necessary.

With the DRB III

T

, erase all Diagnostic Trouble Codes (DTCs) from ALL modules. Start the engine and allow it to

run for 2 minutes. Operate all functions of the system that caused the original complaint.

Ensure that all accessories are turned off and the battery is fully charged.

Turn the ignition off and wait 5 seconds. Turn the ignition on and using the DRB III

T

, read DTCs from ALL modules.

Are any DTCs present or is the original complaint still present?

Are any DTCs present?

YES

>> Repair is not complete, refer to appropriate symptom.

NO

>> Repair is complete.

ZH

HEATED MIRRORS - ELECTRICAL DIAGNOSTICS

8G - 23

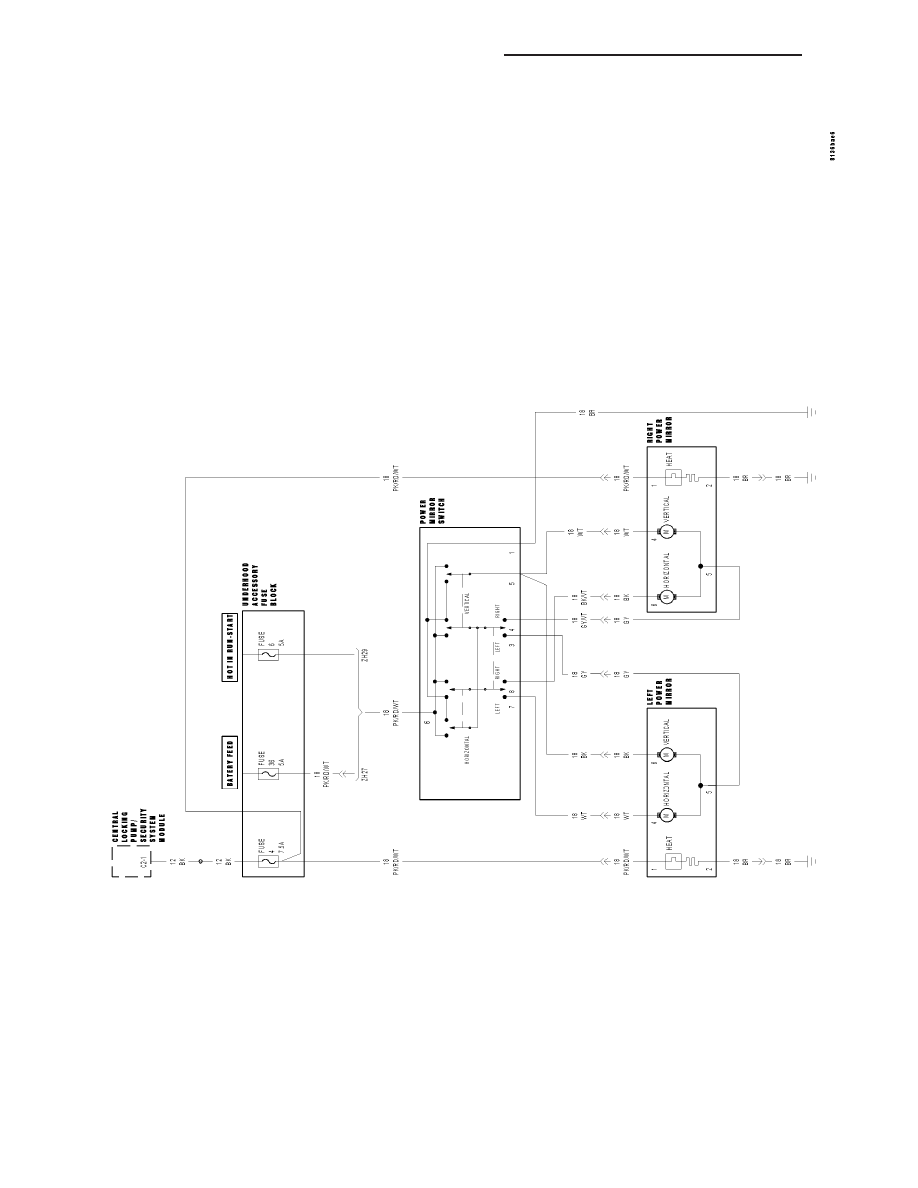

SCHEMATICS AND DIAGRAMS

8G - 24

HEATED MIRRORS - ELECTRICAL DIAGNOSTICS

ZH

HEATED MIRRORS - SERVICE INFORMATION

TABLE OF CONTENTS

page

page

HEATED MIRRORS - SERVICE INFORMATION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 25

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 25

DIAGNOSIS AND TESTING

. . . . . . . . . . . . . . . . 26

HEATED MIRROR GRID

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 26

HEATED MIRRORS - SERVICE INFORMATION

DESCRIPTION

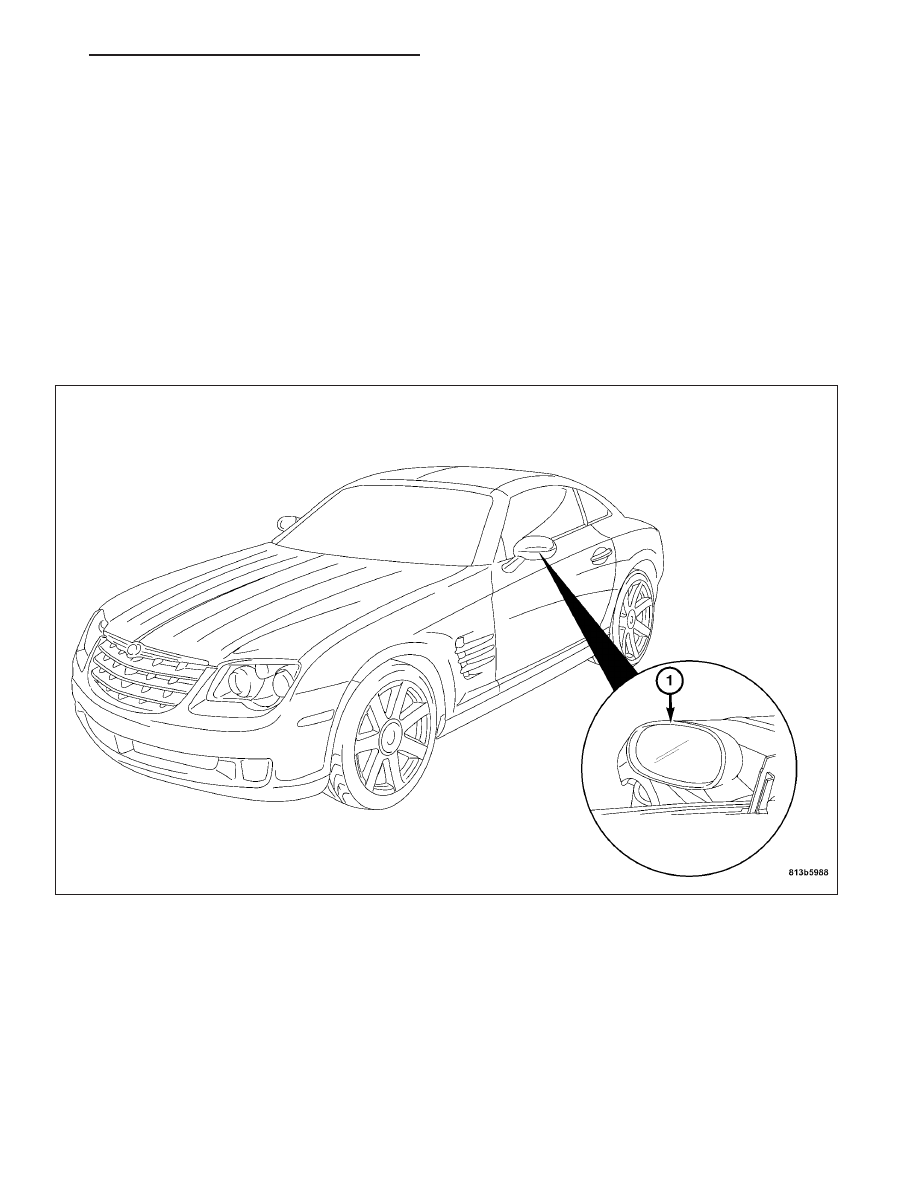

The exterior Sideview Mirrors are equipped with heating elements located behind the mirror glass (1) on each side-
view mirror. They work in conjunction with the Rear Window Defogger. When the defogger is activated, the sideview
mirror heating elements are powered. The heating elements behind each sideview mirror cannot be repaired. If
faulty or damaged, the entire sideview mirror assembly must be replaced. For complete sideview mirror removal
procedures, see Sideview Mirror removal in this section. (Refer to 8 - ELECTRICAL/POWER MIRRORS/SIDEVIEW
MIRROR - REMOVAL).

OPERATION

When the Rear Window Defogger Switch is pressed with the Ignition Switch turned to the ON/RUN position, the
exterior mirror heating elements receive power through Fuse 4 in the Underhood Accessory Fuse Block.

ZH

HEATED MIRRORS - SERVICE INFORMATION

8G - 25

DIAGNOSIS AND TESTING

The operation of the heated mirror system is similar to the rear window defogger and can be confirmed in the fol-
lowing manner:

•

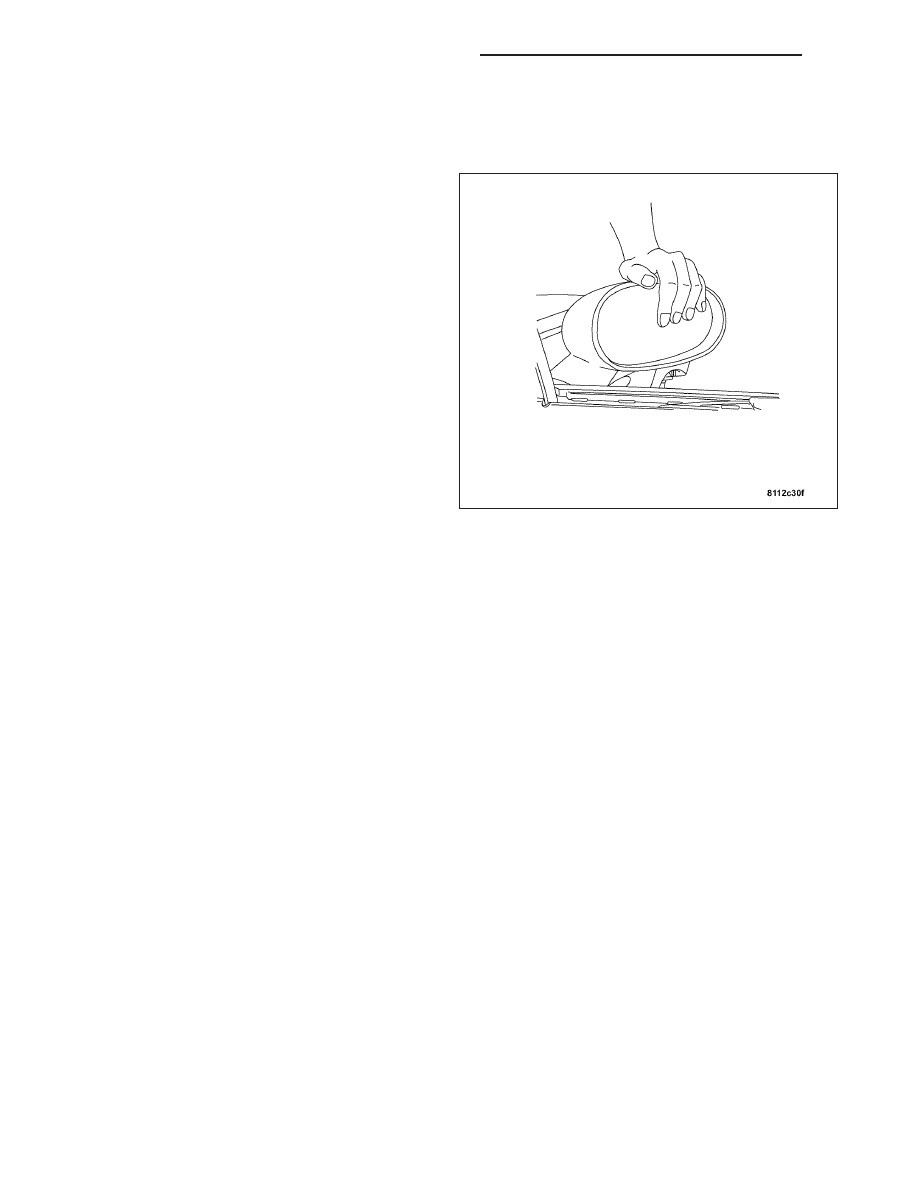

Turn the Ignition Switch to the ON/RUN position
and activate the Rear Window Defogger. The
heated mirror operation can be checked by feel-
ing the exterior Sideview Mirror glass. A distinct
difference in temperature between the unheated
and heated mirror glass can be detected within
three to four minutes of system activation.

If no difference in temperature can be detected on the sideview mirror glass surface, refer to Heated Mirror Elec-
trical Diagnostics in this section.

Note: If the interior dome lamp dims or flickers while opening a door and the defogger is activated, inspect
the door wire harness section that flexes near the door hinge. It is possible to have an intermittent open or
short circuit in the fused heated mirror supply or ground circuits when the door is not in a stationary posi-
tion.

HEATED MIRROR GRID

DESCRIPTION

WARNING: REFER TO RESTRAINTS BEFORE ATTEMPTING ANY DOOR, SEAT, STEERING WHEEL, STEER-
ING COLUMN, OR INSTRUMENT PANEL COMPONENT DIAGNOSIS OR SERVICE. FAILURE TO TAKE THE
PROPER PRECAUTIONS COULD RESULT IN ACCIDENTAL AIRBAG DEPLOYMENT AND POSSIBLE PER-
SONAL INJURY.

8G - 26

HEATED MIRRORS - SERVICE INFORMATION

ZH
