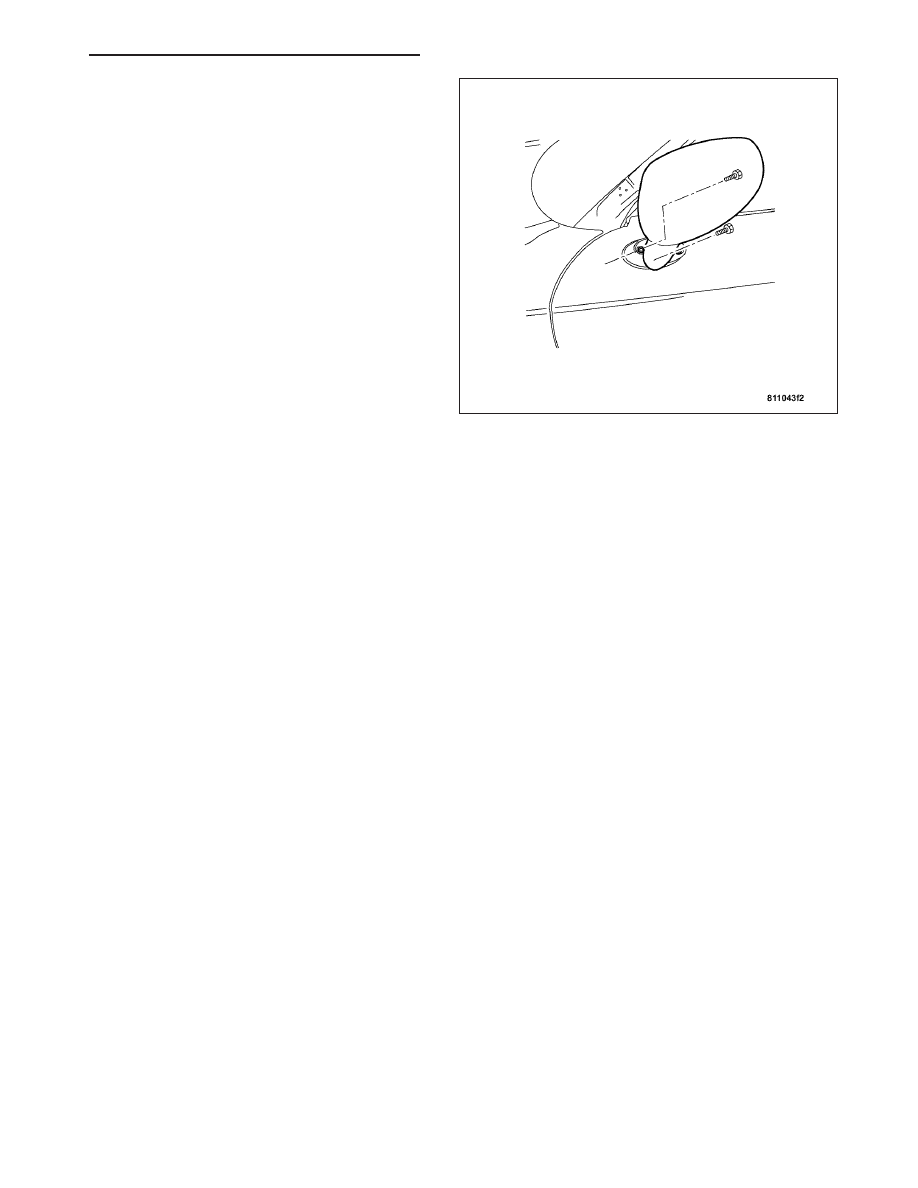

The heated mirror grid is attached to the back of the
sideview mirror glass and cannot be adjusted or
repaired. If faulty or damaged, the entire sideview mir-
ror assembly must be replaced as a unit. For com-
plete

sideview

mirror

removal

procedures,

see

sideview mirror removal. (Refer to 8 - ELECTRICAL/
POWER

MIRRORS/SIDEVIEW

MIRROR

-

REMOVAL).

ZH

HEATED MIRRORS - SERVICE INFORMATION

8G - 27

HEATED SEATS - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

HEATED SEATS - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

*LEFT HEATED SEAT INOPERATIVE

. . . . . . . 29

*RIGHT HEATED SEAT INOPERATIVE

. . . . . . 32

*BOTH HEATED SEATS INOPERATIVE

. . . . . 35

BODY VERIFICATION TEST

. . . . . . . . . . . . . 37

SCHEMATICS AND DIAGRAMS

. . . . . . . . . . . . 38

HEATED SEATS - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

8G - 28

HEATED SEATS - ELECTRICAL DIAGNOSTICS

ZH

*LEFT HEATED SEAT INOPERATIVE

ZH

HEATED SEATS - ELECTRICAL DIAGNOSTICS

8G - 29

*LEFT HEATED SEAT INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

LEFT SEAT BACK/CUSHION HEATER ELEMENT

LEFT HEATED SEAT OUTPUT CIRCUIT OPEN

LEFT HEATED SEAT GROUND CIRCUIT OPEN

HEATED SEAT MODULE

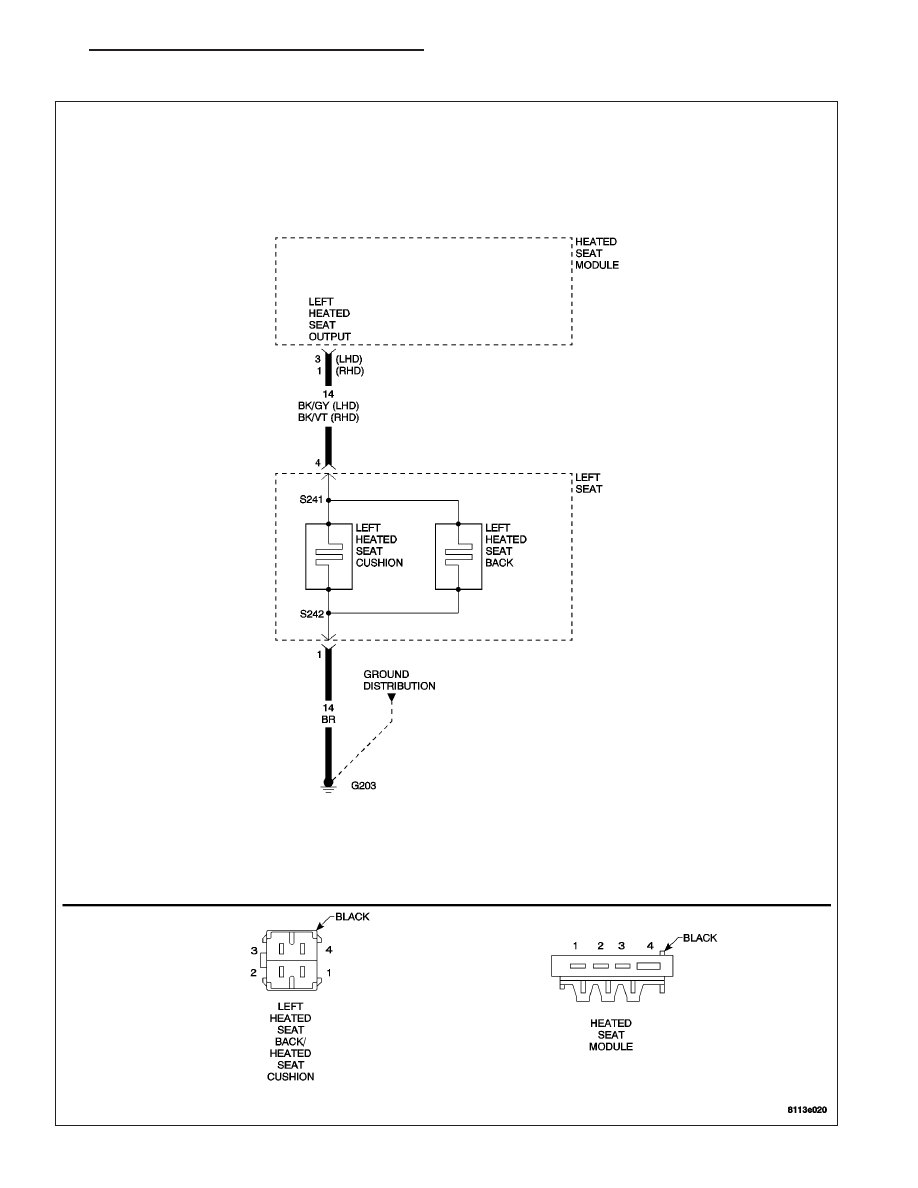

For a complete Heated Seats Circuit Diagram (Refer to 8 - ELECTRICAL/HEATED SEATS - SCHEMATICS AND
DIAGRAMS).

Diagnostic Test

1.

TEST THE LEFT HEATED SEAT

Turn the ignition off.

Disconnect the Heated Seat Module harness connector.

Note: Check connector - Clean/repair as necessary.

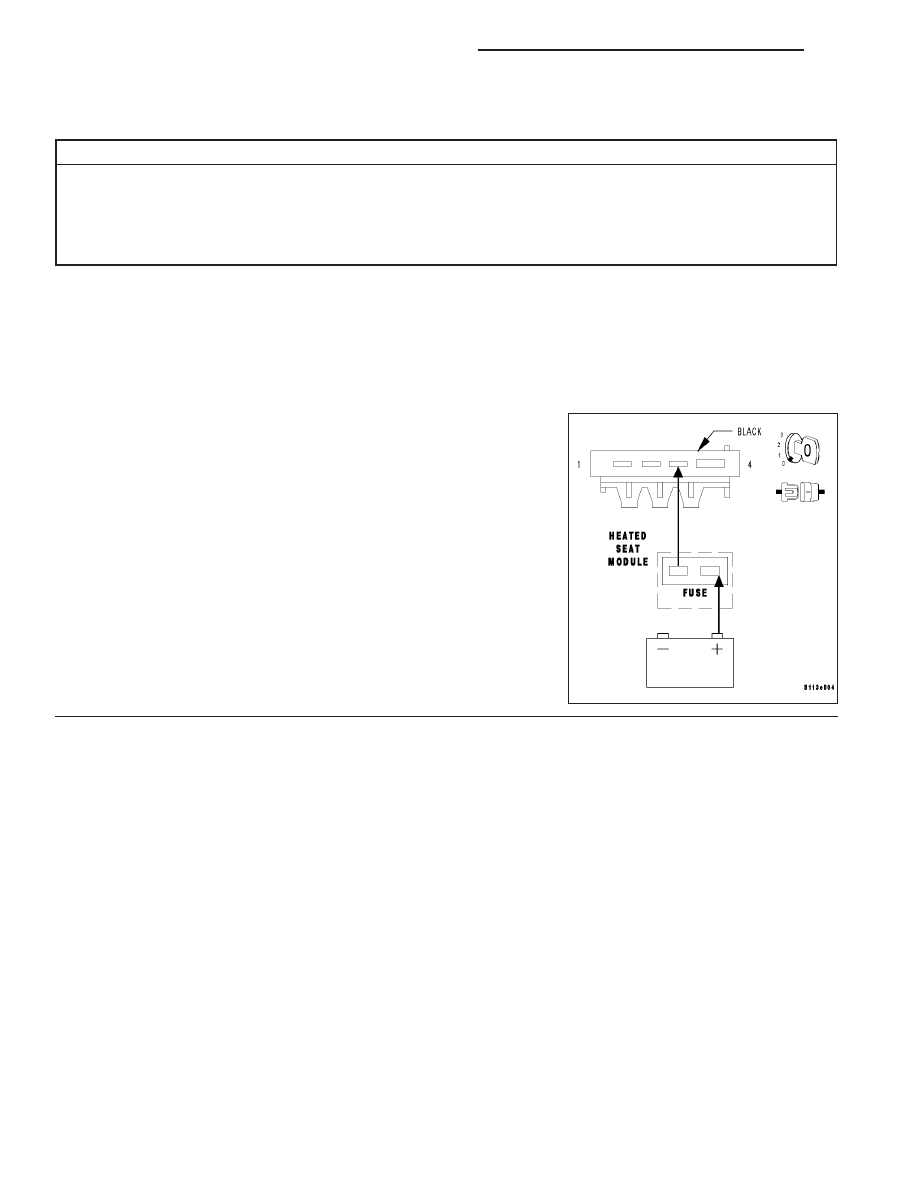

Connect a fused jumper wire from B(+) to cavity 3 (LHD) of the
Heated Seat Module harness connector.

With the jumper wire connected, does the Left Heated Seat
warm up?

Yes

>> Replace the Heated Seat Module.(Refer to 8 - ELECTRI-

CAL/HEATED

SEATS/HEATED

SEAT

MODULE

-

REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Go to 2
