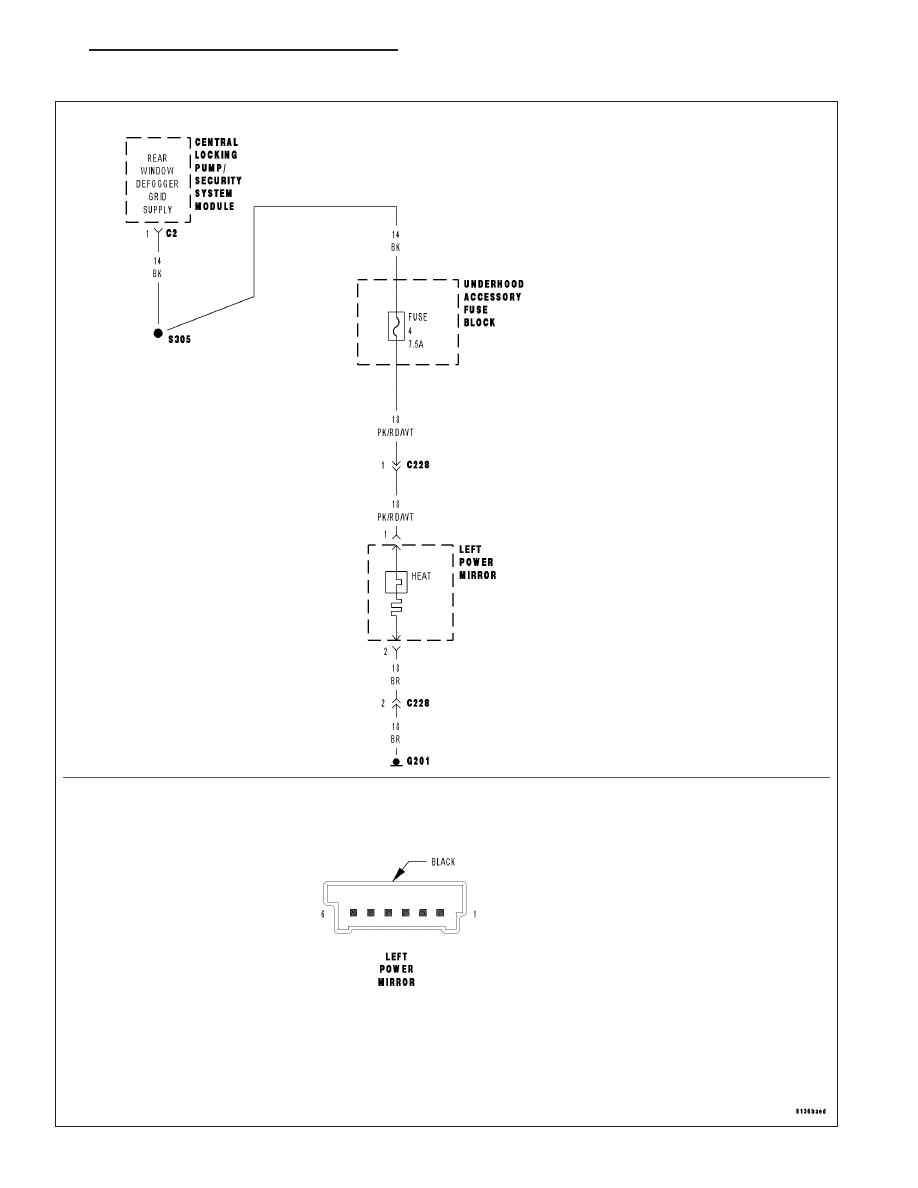

*LEFT HEATED MIRROR INOPERATIVE

ZH

HEATED MIRRORS - ELECTRICAL DIAGNOSTICS

8G - 19

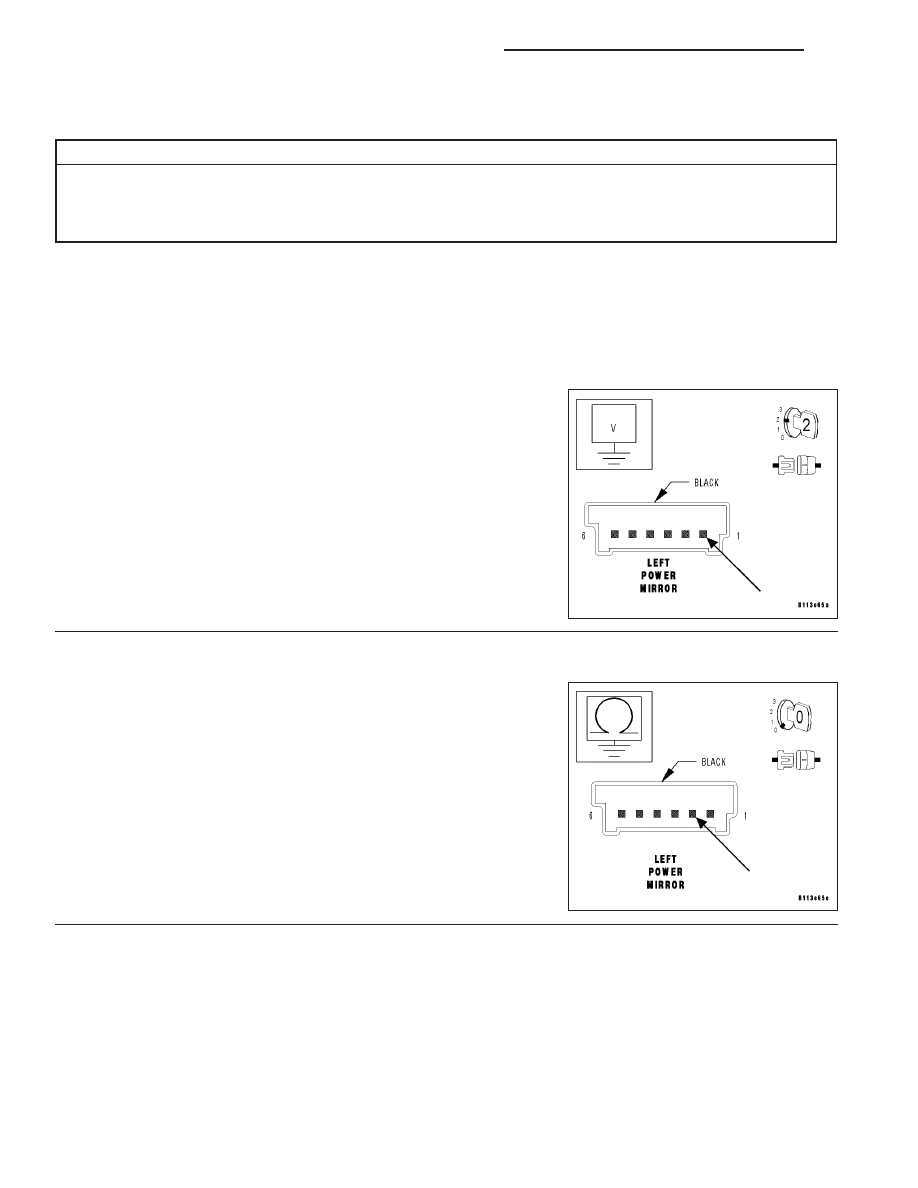

*LEFT HEATED MIRROR INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

LEFT MIRROR HEATER ELEMENT FUSED HEATED MIRROR SUPPLY CIRCUIT OPEN

LEFT MIRROR HEATER ELEMENT GROUND CIRCUIT OPEN

LEFT MIRROR HEATER ELEMENT

For a complete Heated Mirrors Circuit Diagram (Refer to 8 - ELECTRICAL/HEATED MIRRORS - SCHEMATICS
AND DIAGRAMS).

Diagnostic Test

1.

MEASURE LEFT MIRROR HEATER ELEMENT FUSED HEATED MIRROR SUPPLY CIRCUIT VOLTAGE

Turn the ignition off.

Disconnect the Left Power Mirror harness connector.

Note: Check connector - Clean/repair as necessary.
Turn the ignition on.

Activate the rear window defogger.

Measure the voltage of the Fused Heated Mirror Supply circuit at the
Left Power Mirror harness connector.

Is the voltage above 10 volts?

Yes

>> Go to 2

No

>> Repair the Fused Heated Mirror Supply circuit for an open.

Perform BODY VERIFICATION TEST.

2.

MEASURE LEFT MIRROR HEATER ELEMENT GROUND CIRCUIT RESISTANCE

Turn the ignition off.

Measure the resistance between ground and the Left Mirror Heater
Element Ground circuit.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Left Power Mirror. (Refer to 8 - ELECTRICAL/

POWER MIRRORS/SIDEVIEW MIRROR - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Left Mirror Heater Element Ground circuit for

an open.

Perform BODY VERIFICATION TEST.

8G - 20

HEATED MIRRORS - ELECTRICAL DIAGNOSTICS

ZH

*RIGHT HEATED MIRROR INOPERATIVE

ZH

HEATED MIRRORS - ELECTRICAL DIAGNOSTICS

8G - 21

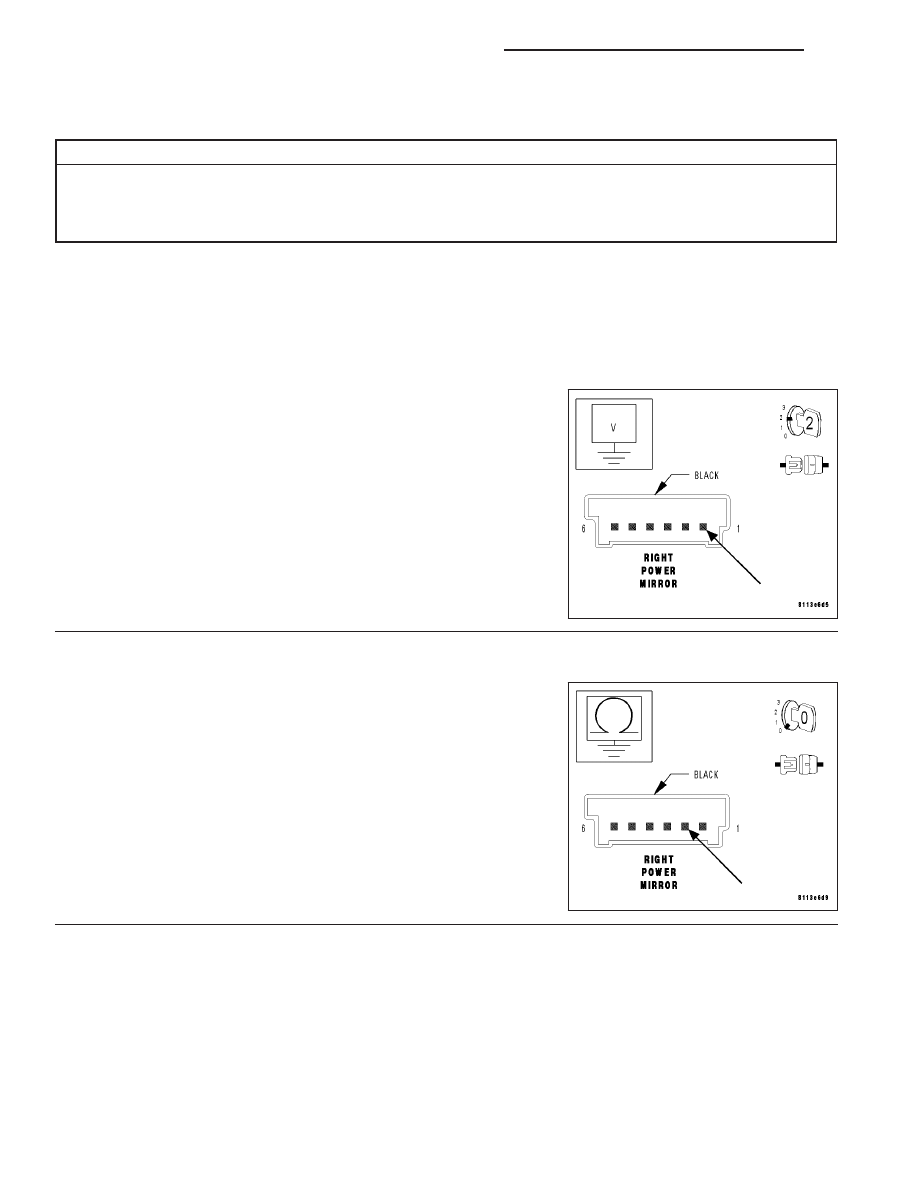

*RIGHT HEATED MIRROR INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

RIGHT MIRROR HEATER ELEMENT FUSED HEATED MIRROR SUPPLY CIRCUIT OPEN

RIGHT MIRROR HEATER ELEMENT GROUND CIRCUIT OPEN

RIGHT MIRROR HEATER ELEMENT

For a complete Heated Mirrors Circuit Diagram (Refer to 8 - ELECTRICAL/HEATED MIRRORS - SCHEMATICS
AND DIAGRAMS).

Diagnostic Test

1.

MEASURE RIGHT MIRROR HEATER ELEMENT FUSED HEATED MIRROR SUPPLY CIRCUIT VOLTAGE

Turn the ignition off.

Disconnect the Right Power Mirror harness connector.

Note: Check connector - Clean/repair as necessary.
Turn the ignition on.

Activate the rear window defogger.

Measure the voltage of the Fused Heated Mirror Supply circuit at the
Right Power Mirror harness connector.

Is the voltage above 10 volts?

Yes

>> Go to 2

No

>> Repair the Fused Heated Mirror Supply circuit for an open.

Perform BODY VERIFICATION TEST.

2.

MEASURE RIGHT MIRROR HEATER ELEMENT GROUND CIRCUIT RESISTANCE

Turn the ignition off.

Measure the resistance between ground and the Right Mirror Heater
Element Ground circuit.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Right Power Mirror. (Refer to 8 - ELECTRI-

CAL/POWER

MIRRORS/SIDEVIEW

MIRROR

-

REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the Right Mirror Heater Element Ground circuit for

an open.

Perform BODY VERIFICATION TEST.

8G - 22

HEATED MIRRORS - ELECTRICAL DIAGNOSTICS

ZH
