Chrysler Crossfire. Manual - part 171





*NO RESPONSE FROM SENTRY KEY REMOTE ENTRY MODULE (CONTINUED)

POSSIBLE CAUSES

FUSED B+ CIRCUIT OPEN

FUSED IGNITION SWITCH OUTPUT CIRCUIT OPEN

GROUND CIRCUIT OPEN

SCI TRANSMIT CIRCUIT OPEN

SCI TRANSMIT CIRCUIT SHORTED TO GROUND

SCI TRANSMIT CIRCUIT SHORTED TO VOLTAGE

BODY CONTROL MODULE

SENTRY KEY REMOTE ENTRY MODULE

For a complete Data Link Connector Circuit Diagram, (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MOD-
ULES - SCHEMATICS AND DIAGRAMS).

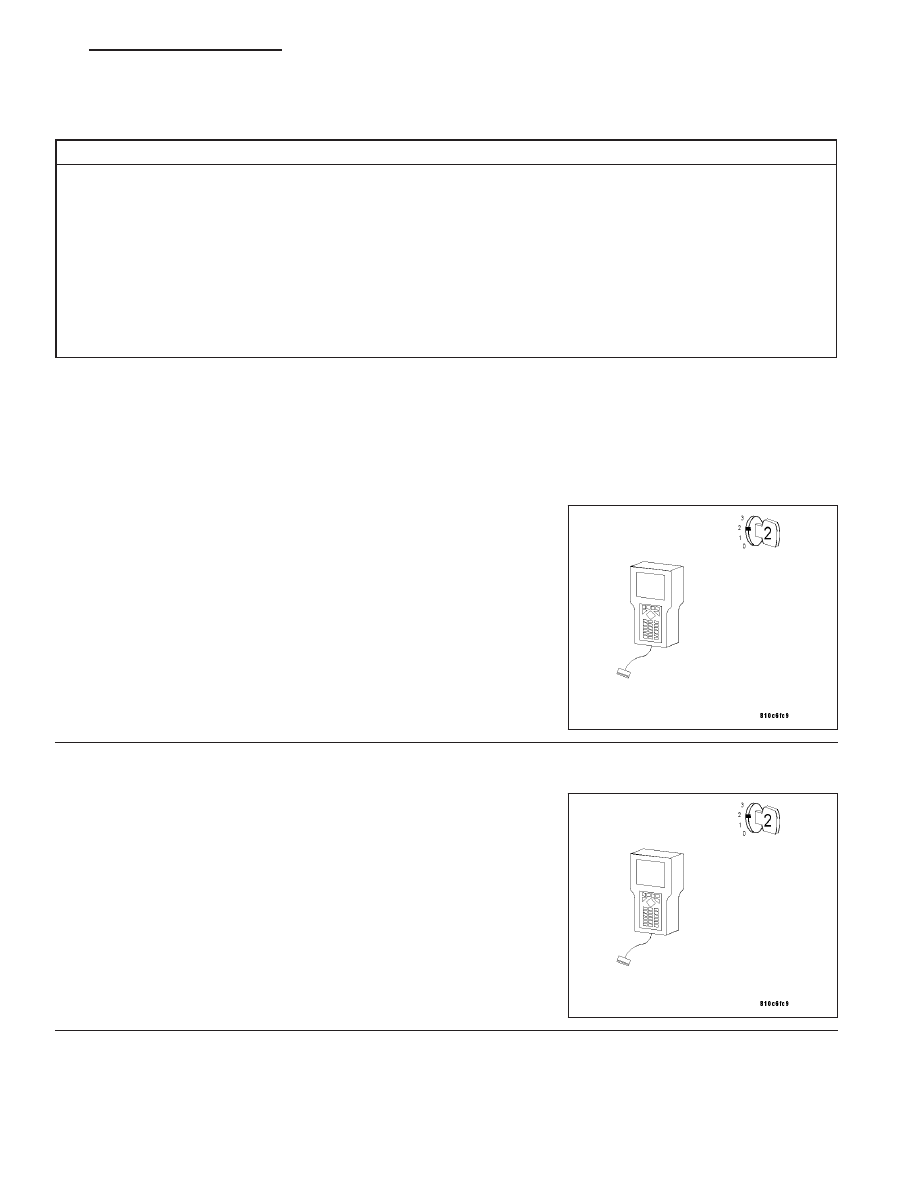

Diagnostic Test

1.

CHECK COMMUNICATION WITH OTHER MODULES

Turn the ignition on.

Using the DRB III

T

, attempt to communicate with the PCM.

Is the DRB III

T

able to communicate with the PCM?

Yes

>> Go to 2

No

>> Perform Symptom *No Response From All Modules.

2.

CHECK COMMUNICATION WITH OTHER MODULES ON SCI TRANSMIT CIRCUIT

With the ignition on.

Using the DRB III

T

, attempt to communicate with the Body Control

Module.

Is the DRB III

T

able to communicate with the Body Control

Module?

Yes

>> Go to 3

No

>> Go to 7

ZH

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 61

*NO RESPONSE FROM SENTRY KEY REMOTE ENTRY MODULE (CONTINUED)

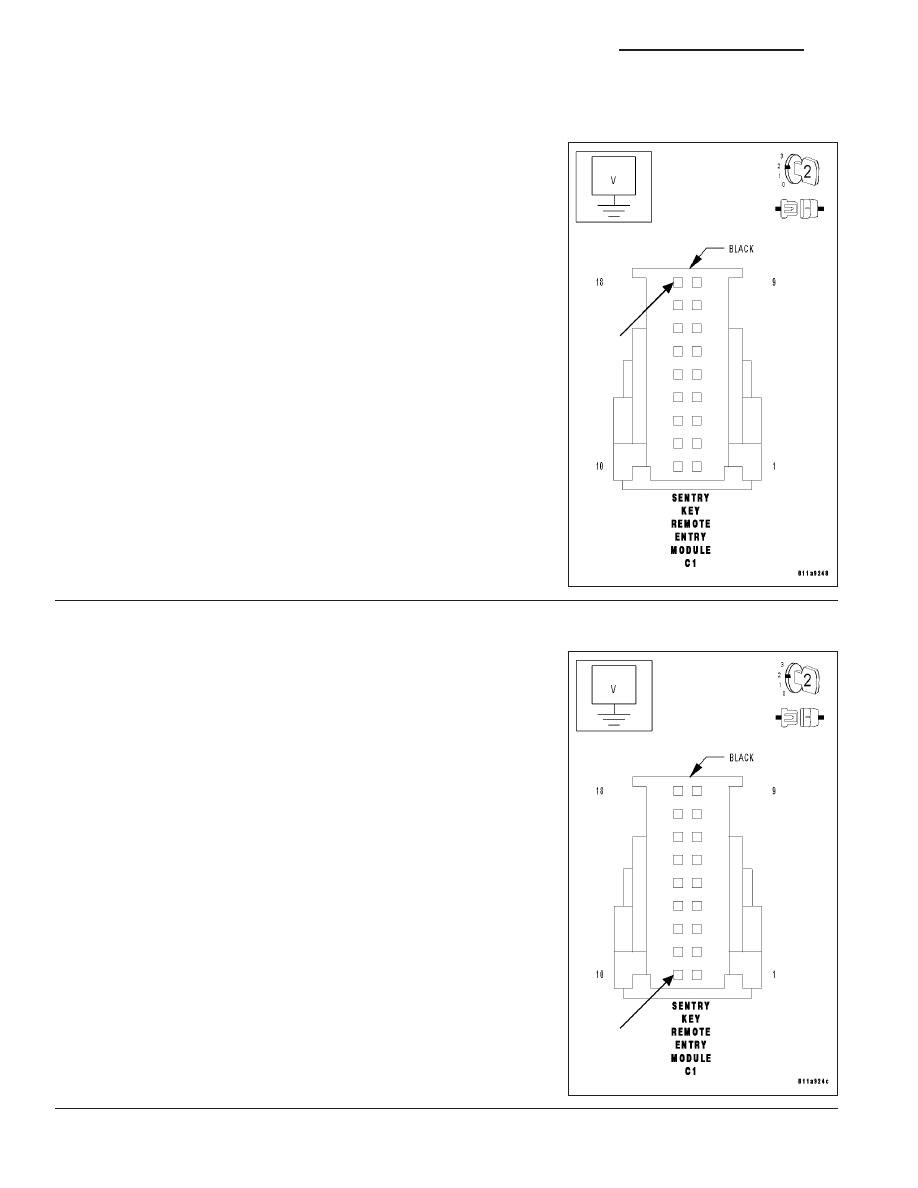

3.

FUSED B+ CIRCUIT OPEN

Turn the ignition off.

Disconnect the SKREEM C1 harness connector.

Note: Check connector — Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Fused B+ circuit at the SKREEM C1 har-
ness connector.

Is the voltage above 10 volts?

Yes

>> Go to 4

No

>> Repair the Fused B+ circuit for an open.

Perform BODY VERIFICATION TEST.

4.

FUSED IGNITION SWITCH OUTPUT CIRCUIT OPEN

With the ignition on.

Measure the voltage of the Fused Ignition Switch Output circuit at the
SKREEM C1 harness connector.

Is the voltage above 10 volts?

Yes

>> Go to 5

No

>> Repair the Fused Ignition Switch Output circuit for an

open.

Perform BODY VERIFICATION TEST.

8E - 62

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

ZH

*NO RESPONSE FROM SENTRY KEY REMOTE ENTRY MODULE (CONTINUED)

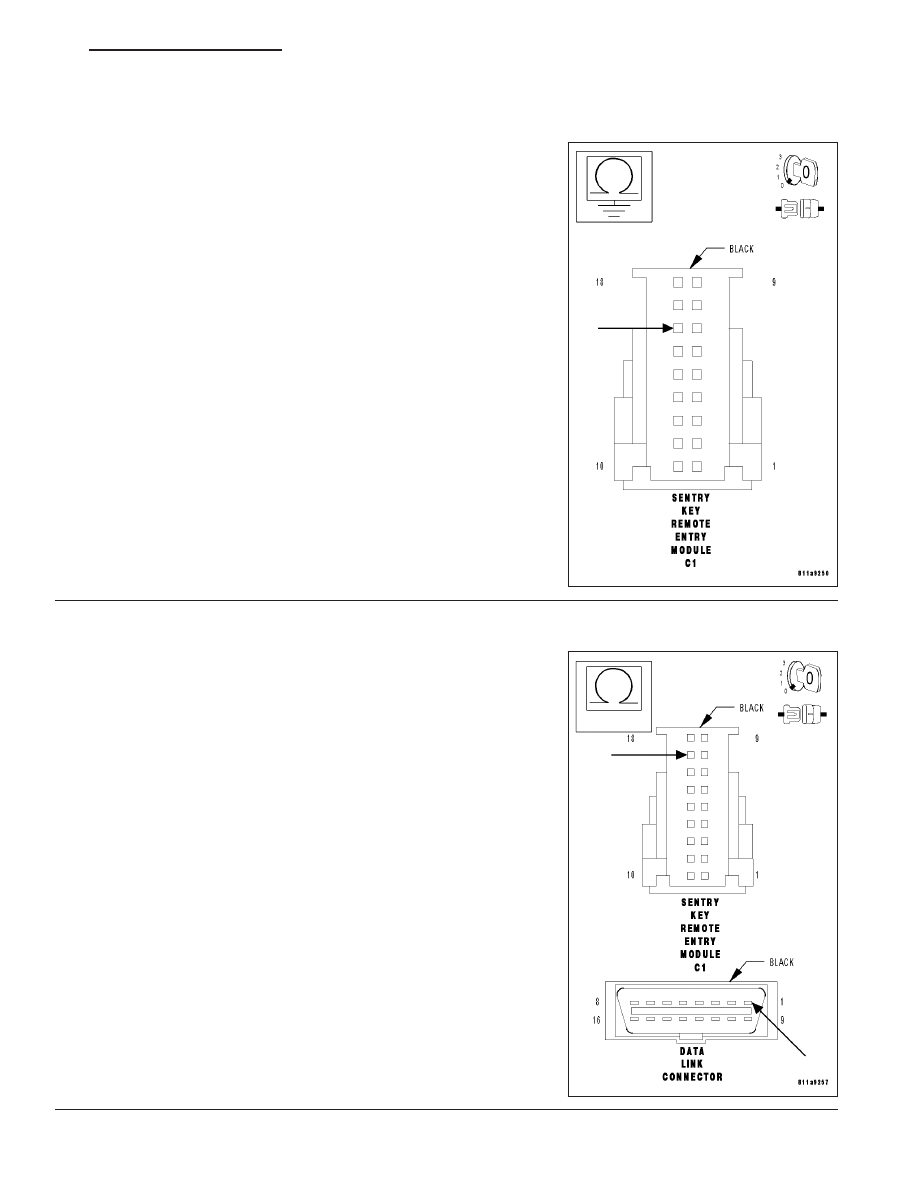

5.

GROUND CIRCUIT OPEN

Turn the ignition off.

Measure the resistance of the Ground circuit from the SKREEM C1
harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 6

No

>> Repair the Ground circuit for an open.

Perform BODY VERIFICATION TEST.

6.

SCI TRANSMIT CIRCUIT OPEN

With the ignition off.

Measure the resistance of the SCI Transmit circuit from the SKREEM
C1 harness connector to the DLC.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Sentry Key Remote Entry Module. (Refer to 8

- ELECTRICAL/ELECTRONIC CONTROL MODULES/EN-
TRY MODULE - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the SCI Transmit circuit for an open.

Perform BODY VERIFICATION TEST.

ZH

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 63

*NO RESPONSE FROM SENTRY KEY REMOTE ENTRY MODULE (CONTINUED)

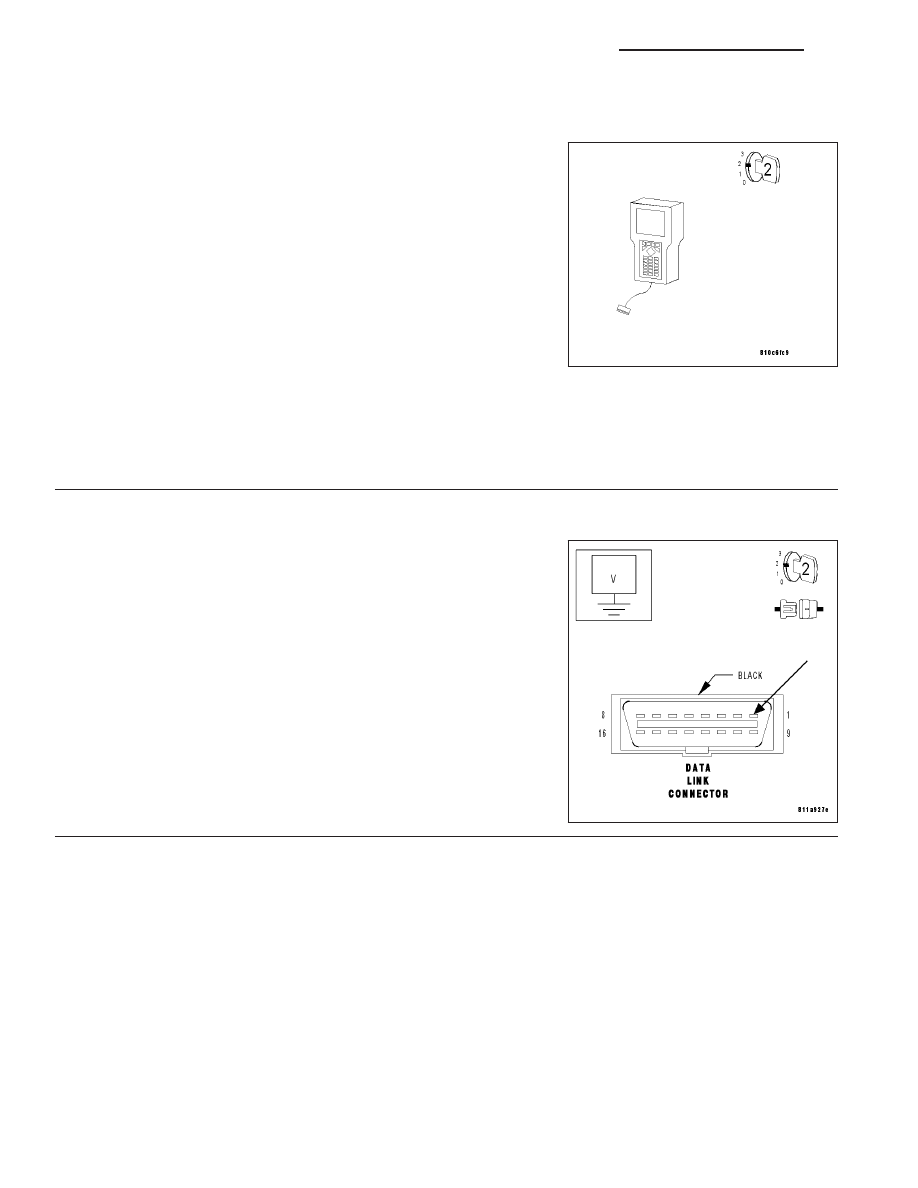

7.

DISCONNECT MODULES

Note: The Body Control Module and Sentry Key Remote Entry
Module both use the SCI Transmit circuit at DLC cavity 1 to com-
municate with the DRB III

T

. If one of these modules keeps the SCI

Transmit circuit artificially high or low, the DRB III

T

will not be

able to communicate with either of the modules.

Note: Perform the following steps for each of the modules until
communication is restored with the other module or until each of
the modules has been eliminated as the cause of the fault.
Turn the ignition off.

Disconnect each of the modules noted above, one at a time.

Turn the ignition on.

Using the DRB III

T

, attempt to communicate with the other module still

connected.

Is the DRB III

T

able to communicate with the other module?

Yes

>> Replace the module that was disconnected when communication was restored to the other module.

Perform BODY VERIFICATION TEST.

No

>> Go to 8

8.

SCI TRANSMIT CIRCUIT SHORTED TO VOLTAGE

Turn the ignition off.

Disconnect the harness connectors for the Body Control Module and
Sentry Key Remote Entry Module.

Turn the ignition on.

Measure the voltage of the SCI Transmit circuit at DLC cavity 1.

Is the voltage below 0.5 volt?

Yes

>>

Go to 9

No

>> Repair the SCI Transmit circuit for a short to voltage.

Perform BODY VERIFICATION TEST.

8E - 64

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

ZH
