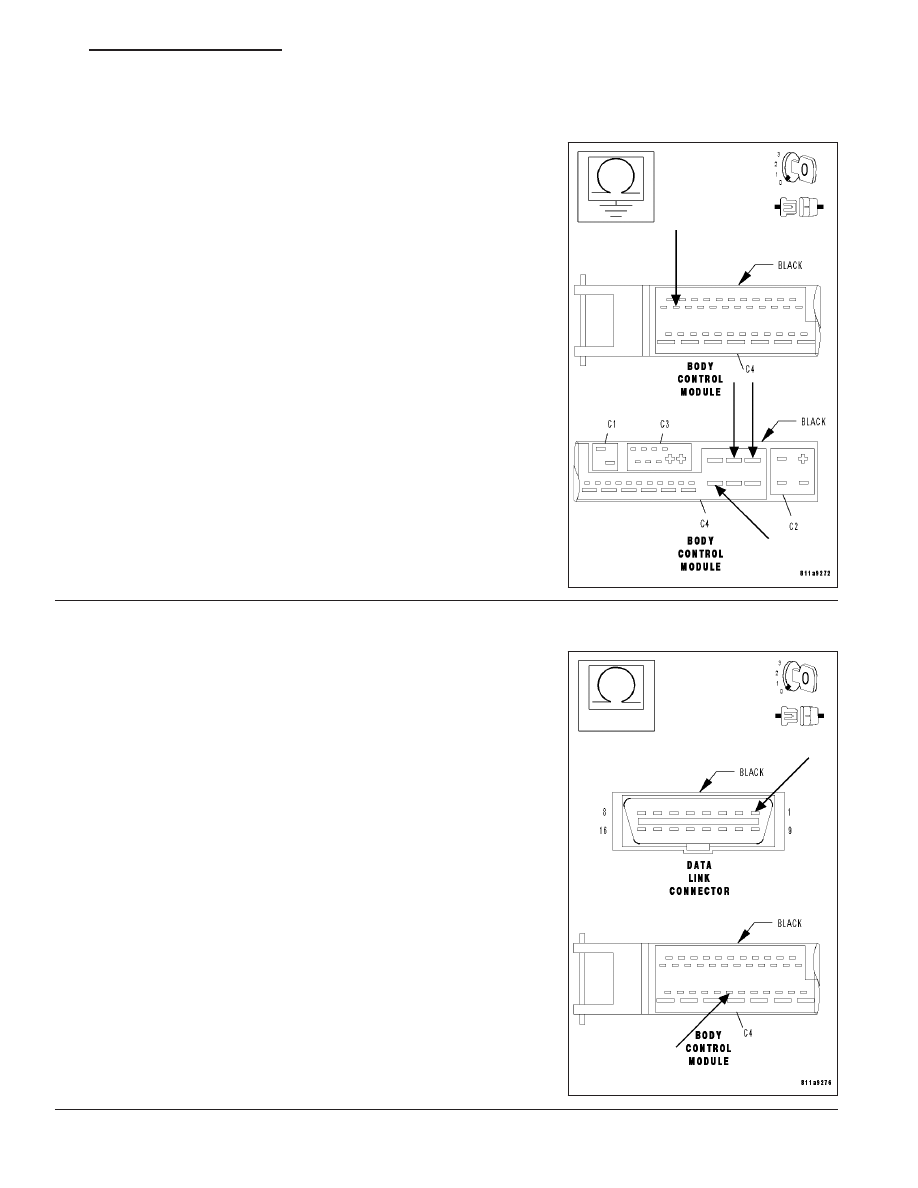

*NO RESPONSE FROM BODY CONTROL MODULE (CONTINUED)

5.

GROUND CIRCUIT(S) OPEN

Turn the ignition off.

Measure the resistance of the Ground circuits from the BCM C4 har-
ness connector to ground.

Is the resistance below 5.0 ohms?

Yes

>> Go to 6

No

>> Repair the Ground circuit(s) for an open.

Perform BODY VERIFICATION TEST.

6.

SCI TRANSMIT CIRCUIT OPEN

With the ignition off.

Measure the resistance of the SCI Transmit circuit from the BCM C4
harness connector to the DLC.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Body Control Module. (Refer to 8 - ELECTRI-

CAL/ELECTRONIC CONTROL MODULES/BODY CON-
TROL/CENTRAL TIMER MODUL - REMOVAL) .

Perform BODY VERIFICATION TEST.

No

>> Repair the SCI Transmit circuit for an open.

Perform BODY VERIFICATION TEST.

ZH

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 57

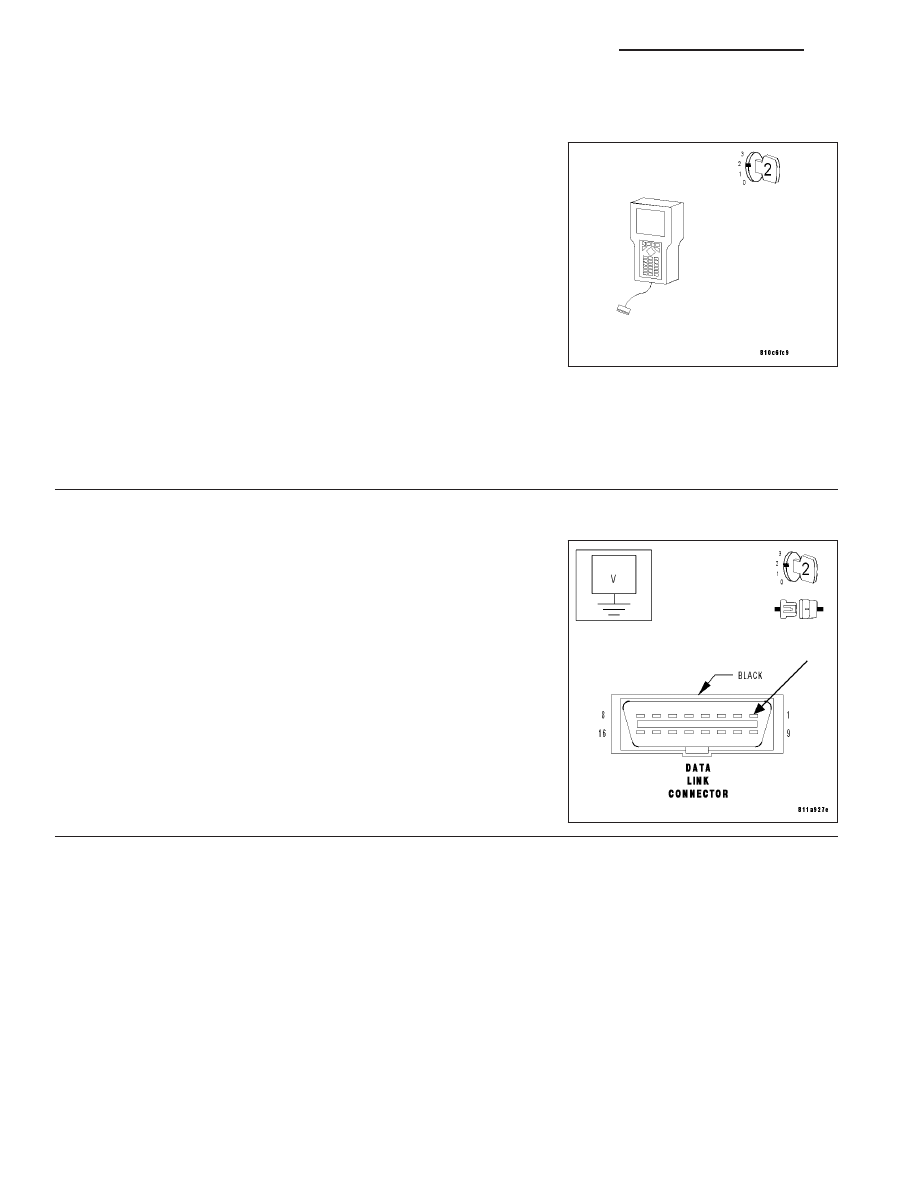

*NO RESPONSE FROM BODY CONTROL MODULE (CONTINUED)

7.

DISCONNECT MODULES

Note: The Body Control Module and Sentry Key Remote Entry
Module both use the SCI Transmit circuit at DLC cavity 1 to com-
municate with the DRB III

T

. If one of these modules keeps the SCI

Transmit circuit artificially high or low, the DRB III

T

will not be

able to communicate with either of the modules.

Note: Perform the following steps for each of the modules until
communication is restored with the other module or until each of
the modules has been eliminated as the cause of the fault.
Turn the ignition off.

Disconnect each of the modules noted above, one at a time.

Turn the ignition on.

Using the DRB III

T

, attempt to communicate with the other module still

connected.

Is the DRB III

T

able to communicate with the other module?

Yes

>> Replace the module that was disconnected when communication was restored to the other module.

Perform BODY VERIFICATION TEST.

No

>> Go to 8

8.

SCI TRANSMIT CIRCUIT SHORTED TO VOLTAGE

Turn the ignition off.

Disconnect the harness connectors for the Body Control Module and
Sentry Key Remote Entry Module.

Turn the ignition on.

Measure the voltage of the SCI Transmit circuit at DLC cavity 1.

Is the voltage below 0.5 volt?

Yes

>>

Go to 9

No

>> Repair the SCI Transmit circuit for a short to voltage.

Perform BODY VERIFICATION TEST.

8E - 58

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

ZH

*NO RESPONSE FROM BODY CONTROL MODULE (CONTINUED)

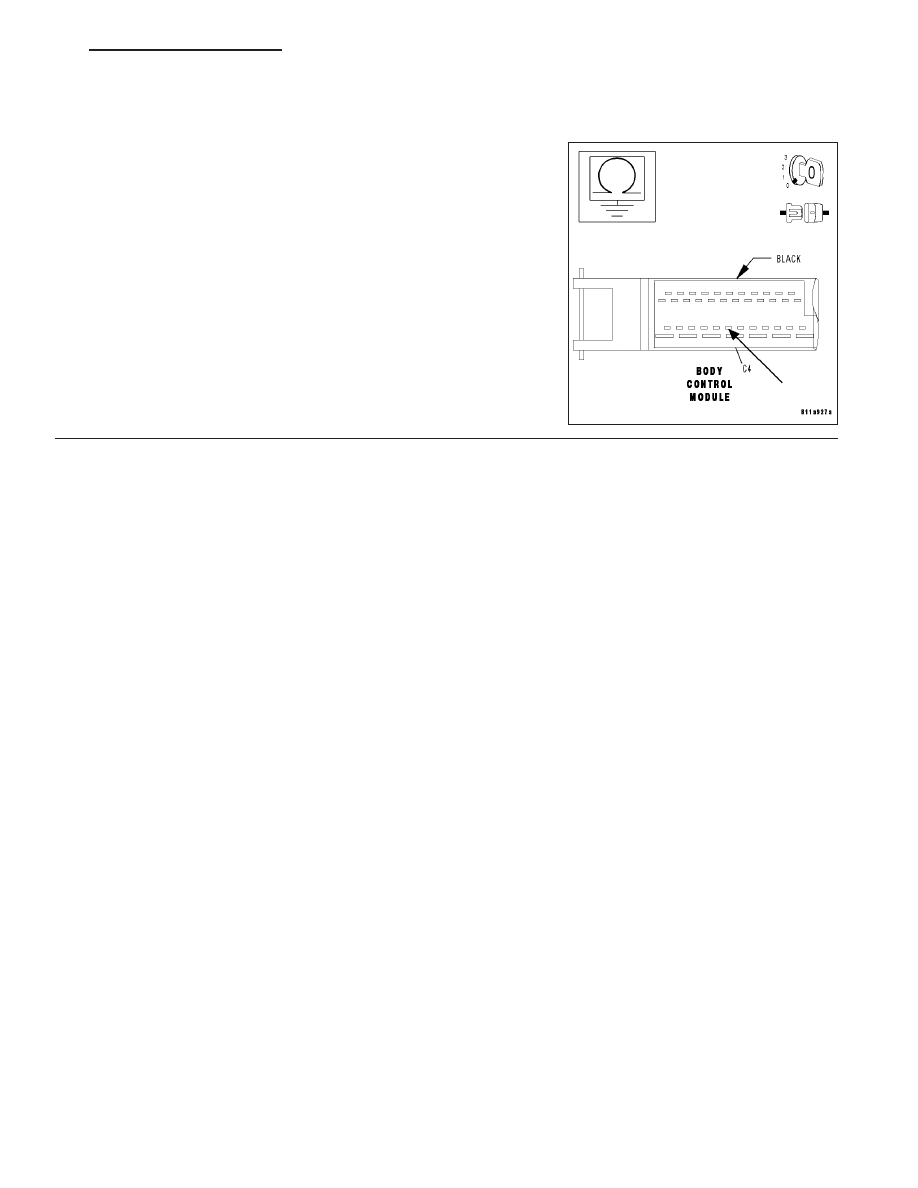

9.

SCI TRANSMIT CIRCUIT SHORTED TO GROUND OR OPEN

Turn the ignition off.

Measure the resistance between ground and the SCI Transmit circuit.

Is the resistance above 100 kohms?

Yes

>> Repair the SCI Transmit circuit for an open.

Perform BODY VERIFICATION TEST.

No

>> Repair the SCI Transmit circuit for a short to ground.

Perform BODY VERIFICATION TEST.

ZH

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 59

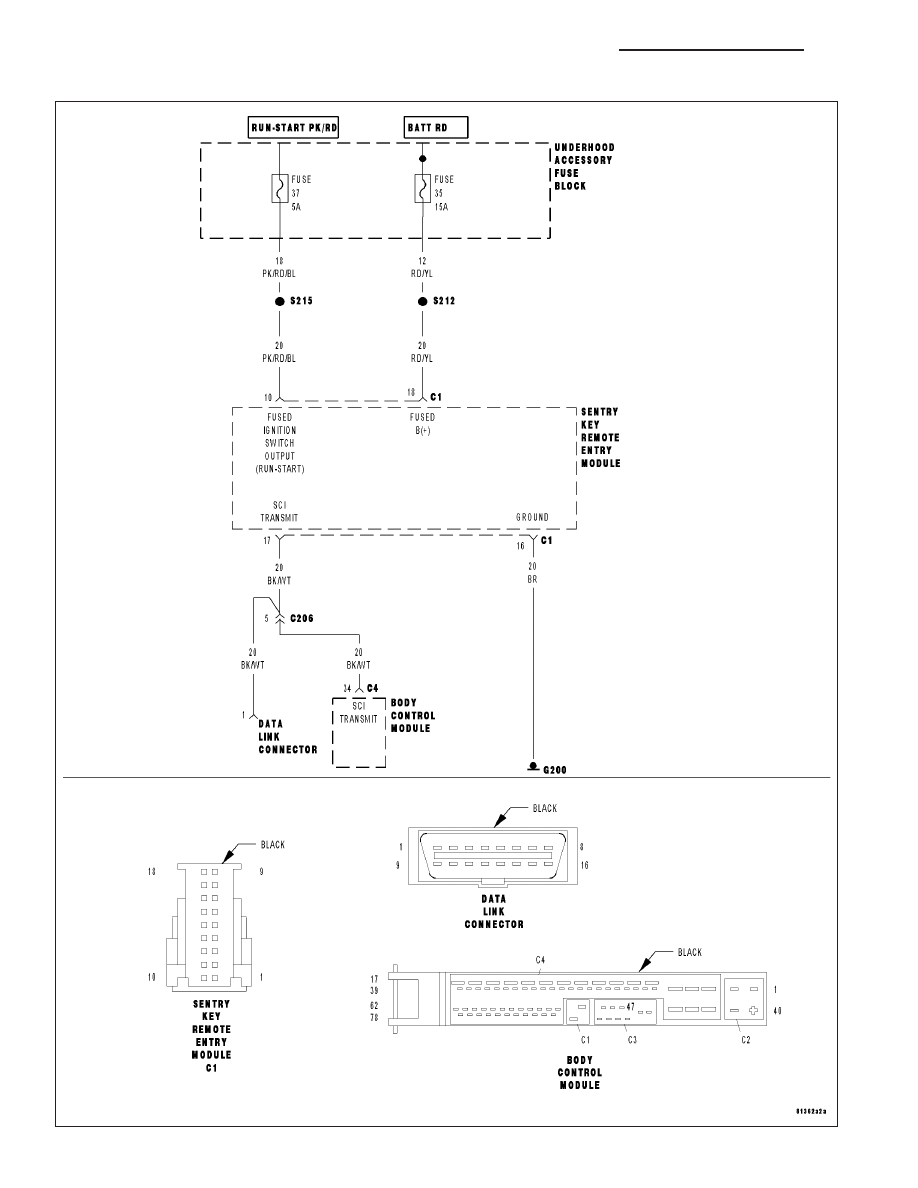

*NO RESPONSE FROM SENTRY KEY REMOTE ENTRY MODULE

8E - 60

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

ZH
