*NO RESPONSE FROM SENTRY KEY REMOTE ENTRY MODULE (CONTINUED)

9.

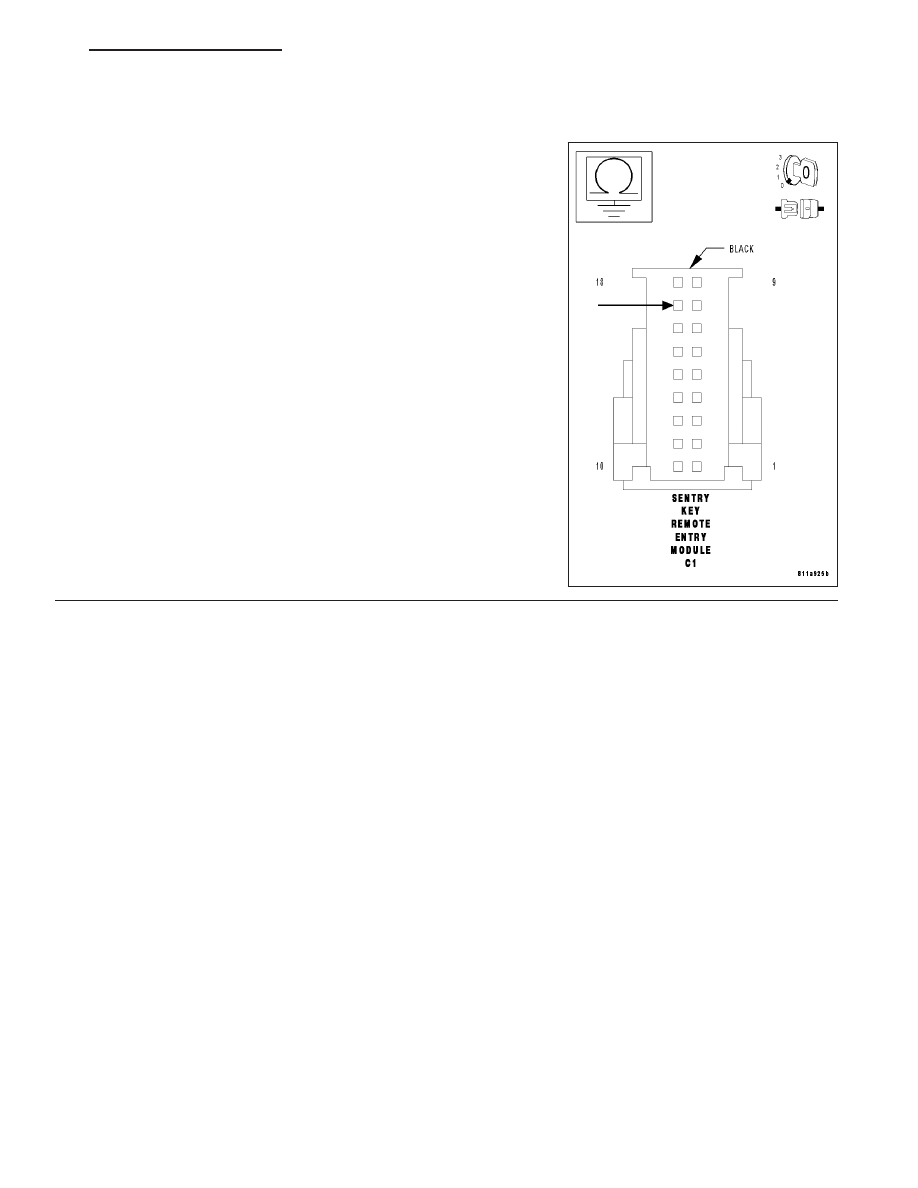

SCI TRANSMIT CIRCUIT SHORTED TO GROUND OR OPEN

Turn the ignition off.

Measure the resistance between ground and the SCI Transmit circuit.

Is the resistance above 100 kohms?

Yes

>> Repair the SCI Transmit circuit for an open.

Perform BODY VERIFICATION TEST.

No

>> Repair the SCI Transmit circuit for a short to ground.

Perform BODY VERIFICATION TEST.

ZH

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 65

BODY VERIFICATION TEST

BODY VERIFICATION TEST

1.

Turn the ignition off.

Disconnect all jumper wires and reconnect all previously disconnected components and connectors.

Note: If the SKREEM or the PCM was replaced, refer to the service information for proper programming
procedures.
If the Body Control Module was replaced, turn the ignition on for 15 seconds (to allow the new BCM to learn VIN)
or engine may not start.

Program all RKE transmitters and other options as necessary.

With the DRB III

T

, erase all Diagnostic Trouble Codes (DTCs) from ALL modules. Start the engine and allow it to

run for 2 minutes. Operate all functions of the system that caused the original complaint.

Ensure that all accessories are turned off and the battery is fully charged.

Turn the ignition off and wait 5 seconds. Turn the ignition on and using the DRB III

T

, read DTCs from ALL modules.

Are any DTCs present or is the original complaint still present?

Are any DTCs present?

YES

>> Repair is not complete, refer to appropriate symptom.

NO

>> Repair is complete.

8E - 66

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

ZH

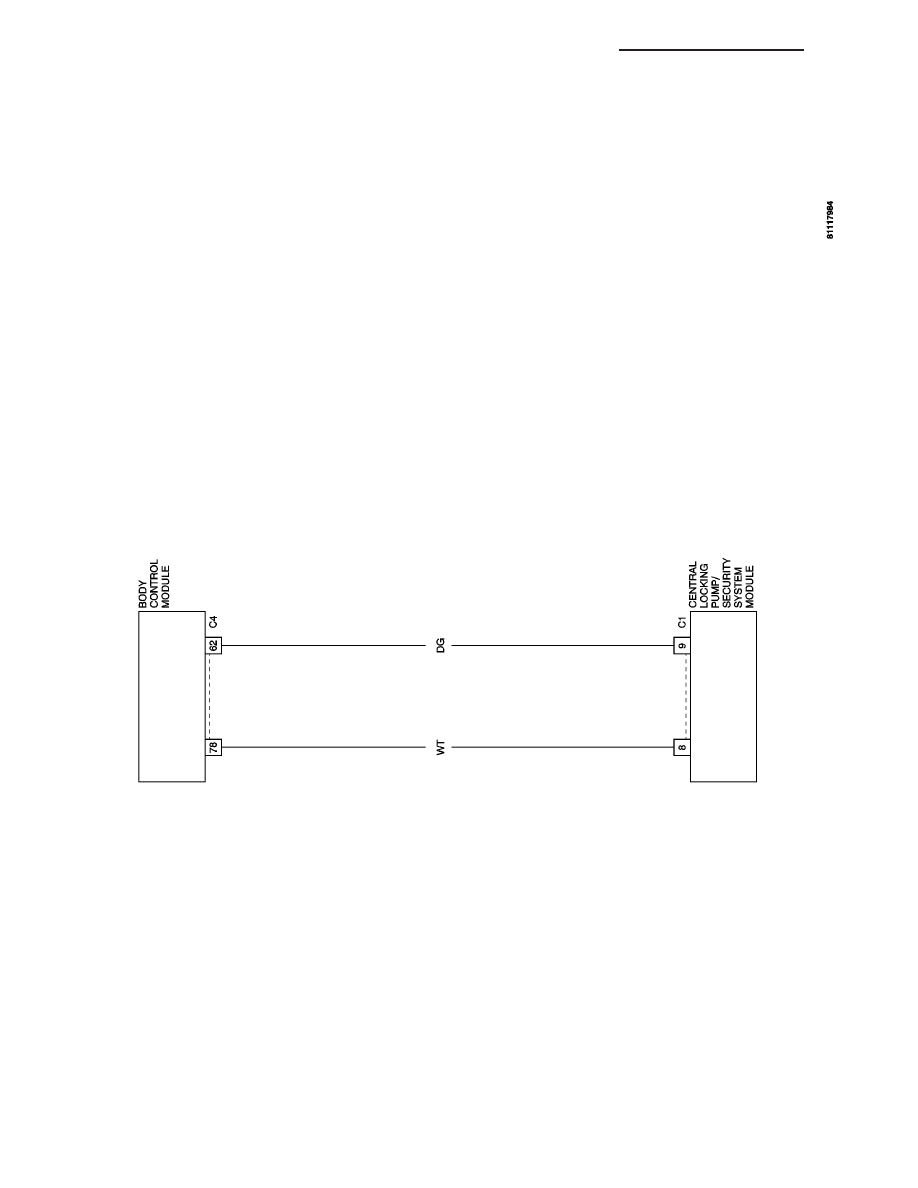

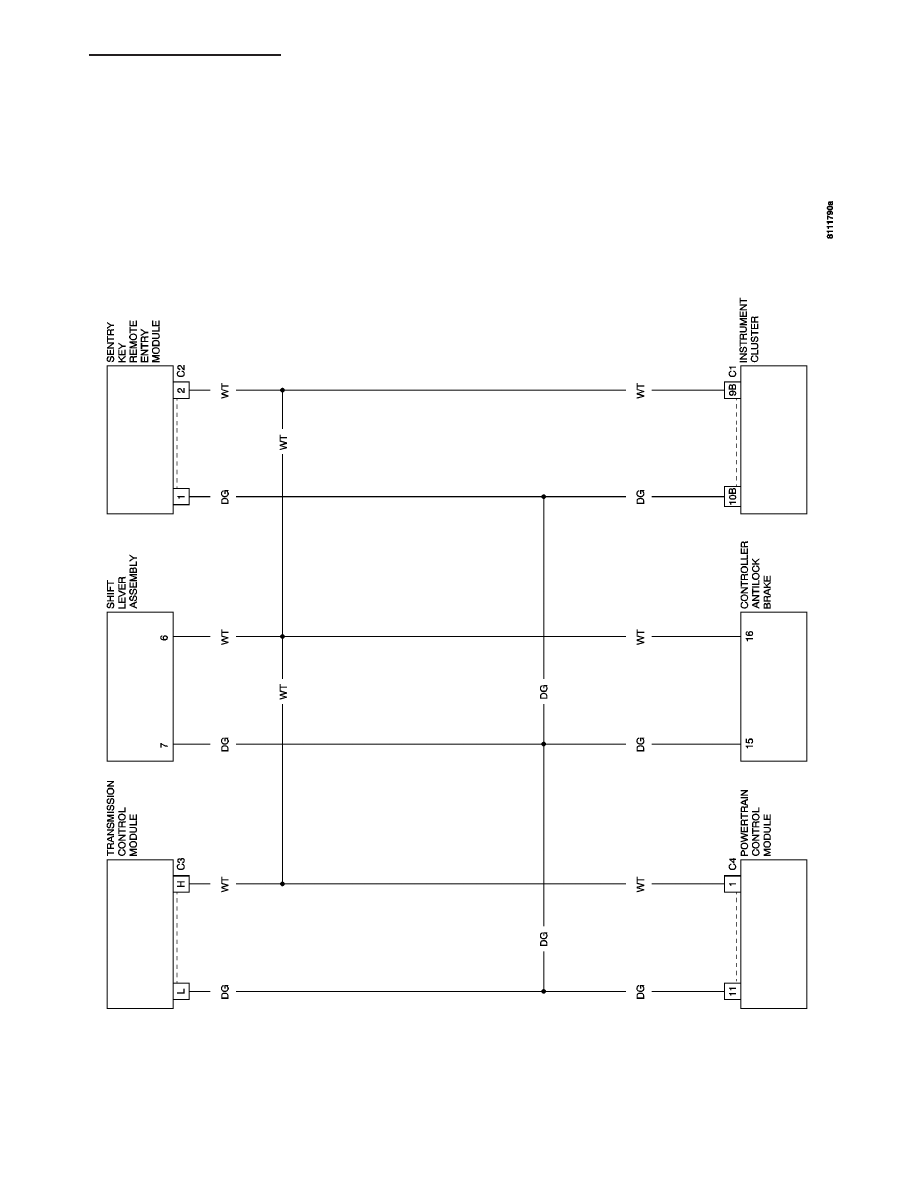

SCHEMATICS AND DIAGRAMS

ZH

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 67

8E - 68

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

ZH
