Chrysler Crossfire. Manual - part 165

*NO RESPONSE FROM POWER TOP CONTROL MODULE (CONTINUED)

3.

FUSED IGNITION SWITCH OUTPUT CIRCUIT OPEN

Turn the ignition off.

Disconnect the Power Top Control Module harness connector.

Note: Check connector — Clean/repair as necessary.
Turn the ignition on.

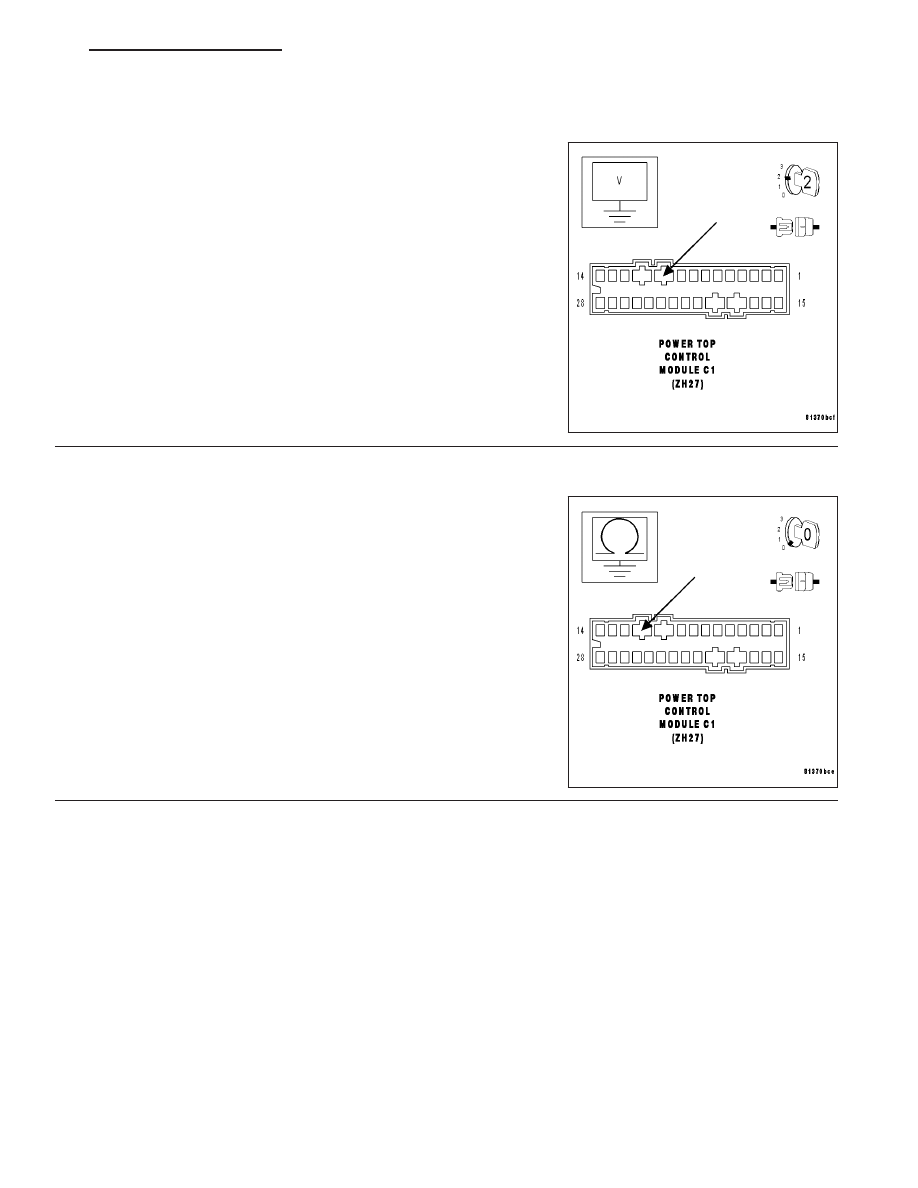

Measure the voltage of the Fused Ignition Switch Output circuit at the
Power Top Control Module harness connector.

Is the voltage above 10 volts?

Yes

>> Go to 4

No

>> Repair the Fused Ignition Switch Output circuit for an

open.

Perform BODY VERIFICATION TEST.

4.

GROUND CIRCUIT OPEN

Turn the ignition off.

Measure the resistance of the Ground circuit from the Power Top Con-
trol Module harness connector to ground.

Is the resistance below 5.0 ohms?

Yes

>> Go to 5

No

>> Repair the Ground circuit for an open.

Perform BODY VERIFICATION TEST.

ZH

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 37

*NO RESPONSE FROM POWER TOP CONTROL MODULE (CONTINUED)

5.

SCI TRANSMIT CIRCUIT OPEN

With the ignition off.

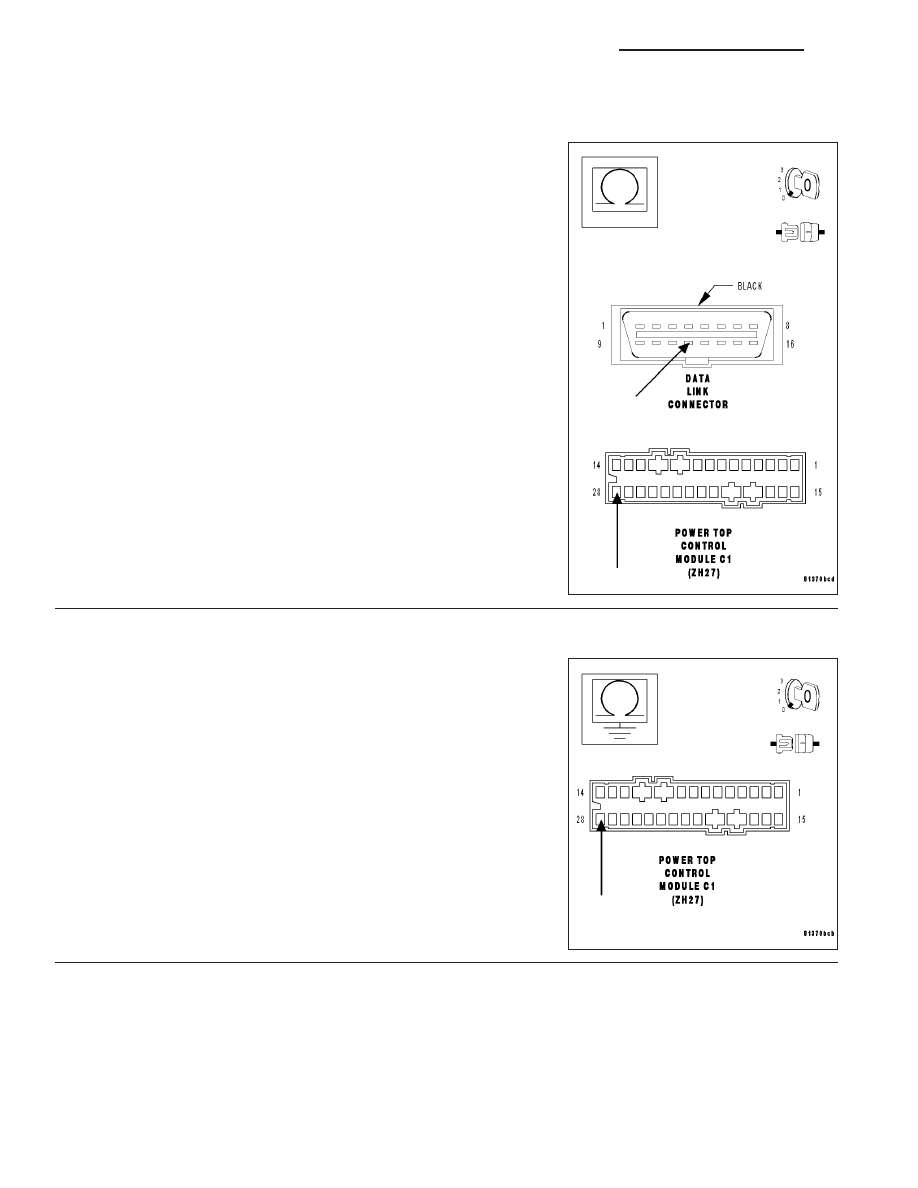

Measure the resistance of the SCI Transmit circuit from the Power Top
Control Module harness connector to the DLC.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Power Top Control Module.

Perform BODY VERIFICATION TEST.

No

>> Repair the SCI Transmit circuit for an open.

Perform BODY VERIFICATION TEST.

6.

SCI TRANSMIT CIRCUIT SHORTED TO GROUND OR OPEN

Turn the ignition off.

Measure the resistance between ground and the SCI Transmit circuit.

Is the resistance above 100 kohms?

Yes

>> Repair the SCI Transmit circuit for an open.

Perform BODY VERIFICATION TEST.

No

>> Repair the SCI Transmit circuit for a short to ground.

Perform BODY VERIFICATION TEST.

8E - 38

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

ZH

*NO RESPONSE FROM CONTROLLER ANTILOCK BRAKE

ZH

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 39

*NO RESPONSE FROM CONTROLLER ANTILOCK BRAKE (CONTINUED)

POSSIBLE CAUSES

FUSED B+ CIRCUIT(S) OPEN

TRACTION SYSTEM RELAY OUTPUT CIRCUIT OPEN

GROUND CIRCUIT(S) OPEN

SCI TRANSMIT CIRCUIT OPEN

SCI TRANSMIT CIRCUIT SHORTED TO GROUND

SCI TRANSMIT CIRCUIT SHORTED TO VOLTAGE

SHIFT LEVER ASSEMBLY

CONTROLLER ANTILOCK BRAKE MODULE

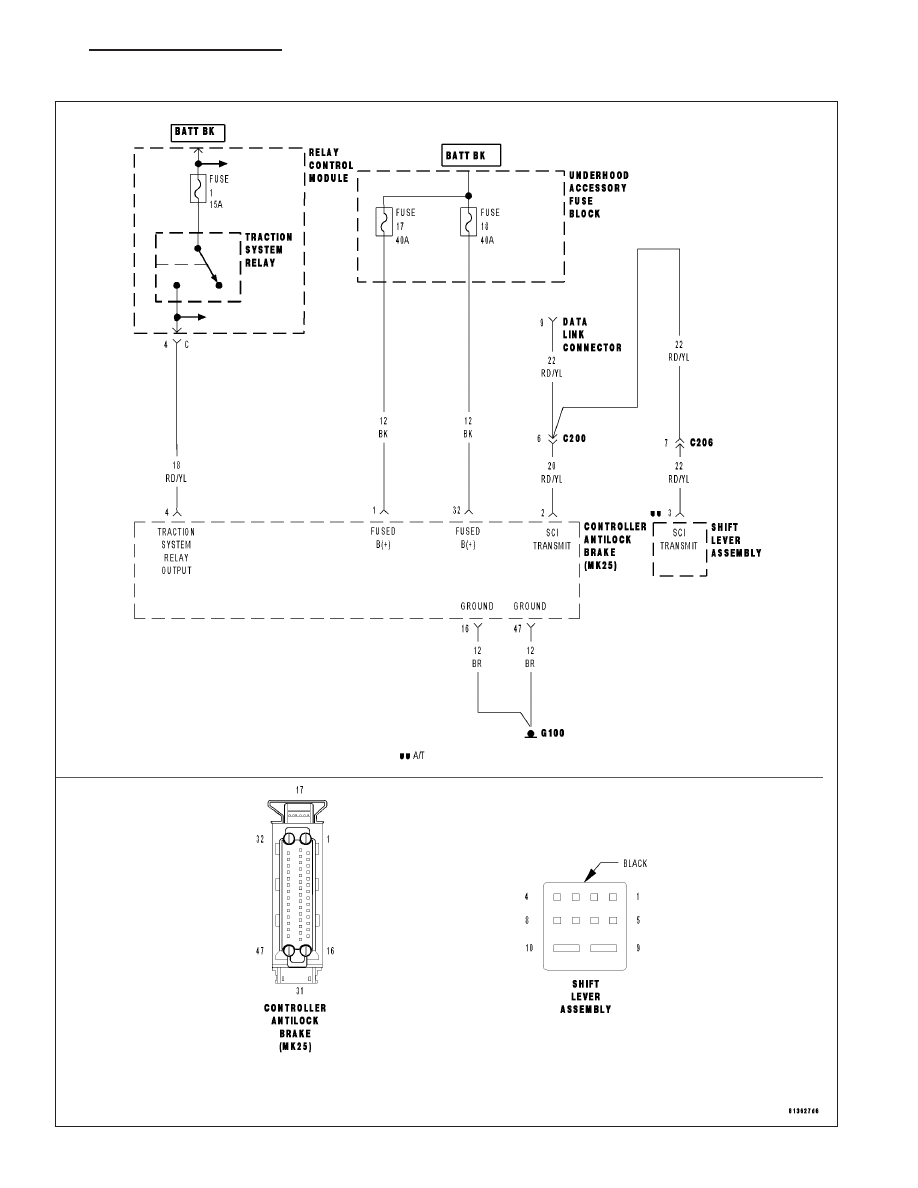

For a complete Data Link Connector Circuit Diagram, (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MOD-
ULES - SCHEMATICS AND DIAGRAMS).

Diagnostic Test

1.

CHECK COMMUNICATION WITH OTHER MODULES

Turn the ignition on.

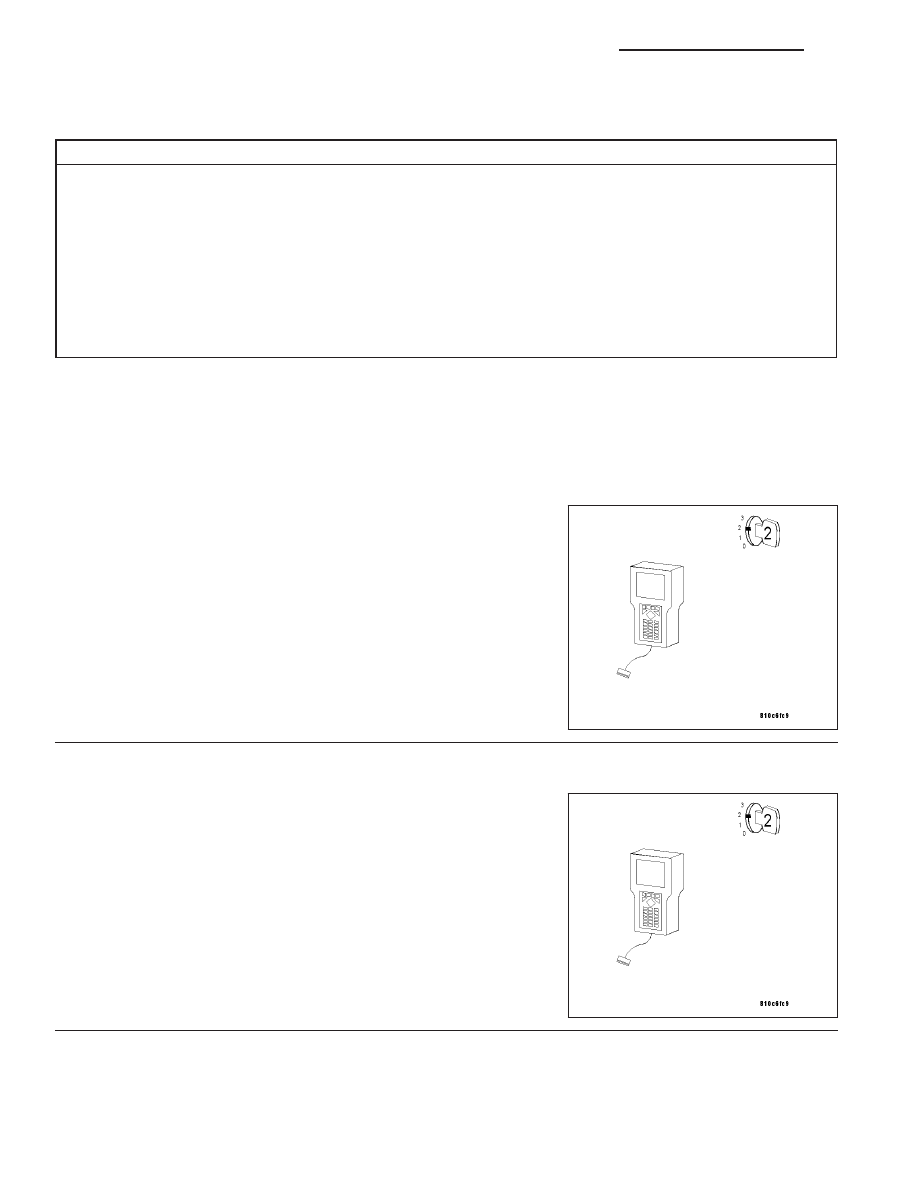

Using the DRB III

T

, attempt to communicate with the PCM.

Is the DRB III

T

able to communicate with the PCM?

Yes

>> Go to 2

No

>> Perform Symptom *No Response From All Modules.

2.

CHECK COMMUNICATION WITH OTHER MODULES ON SCI TRANSMIT CIRCUIT

With the ignition on.

Using the DRB III

T

, attempt to communicate with the Shift Lever

Assembly.

Is the DRB III

T

able to communicate with the Shift Lever

Assembly?

Yes

>> Go to 3

No

>> Go to 7

8E - 40

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

ZH
