*NO RESPONSE FROM A/C HEATER CONTROL MODULE

ZH

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 29

*NO RESPONSE FROM A/C HEATER CONTROL MODULE (CONTINUED)

POSSIBLE CAUSES

FUSED B+ CIRCUIT OPEN

FUSED IGNITION SWITCH OUTPUT CIRCUIT(S) OPEN

GROUND CIRCUIT OPEN

SCI TRANSMIT CIRCUIT OPEN

SCI TRANSMIT CIRCUIT SHORTED TO GROUND

SCI TRANSMIT CIRCUIT SHORTED TO VOLTAGE

UNIVERSAL GARAGE DOOR OPENER/TIRE PRESSURE MONITOR

INSTRUMENT CLUSTER

POWER TOP CONTROL MODULE

A/C HEATER CONTROL MODULE

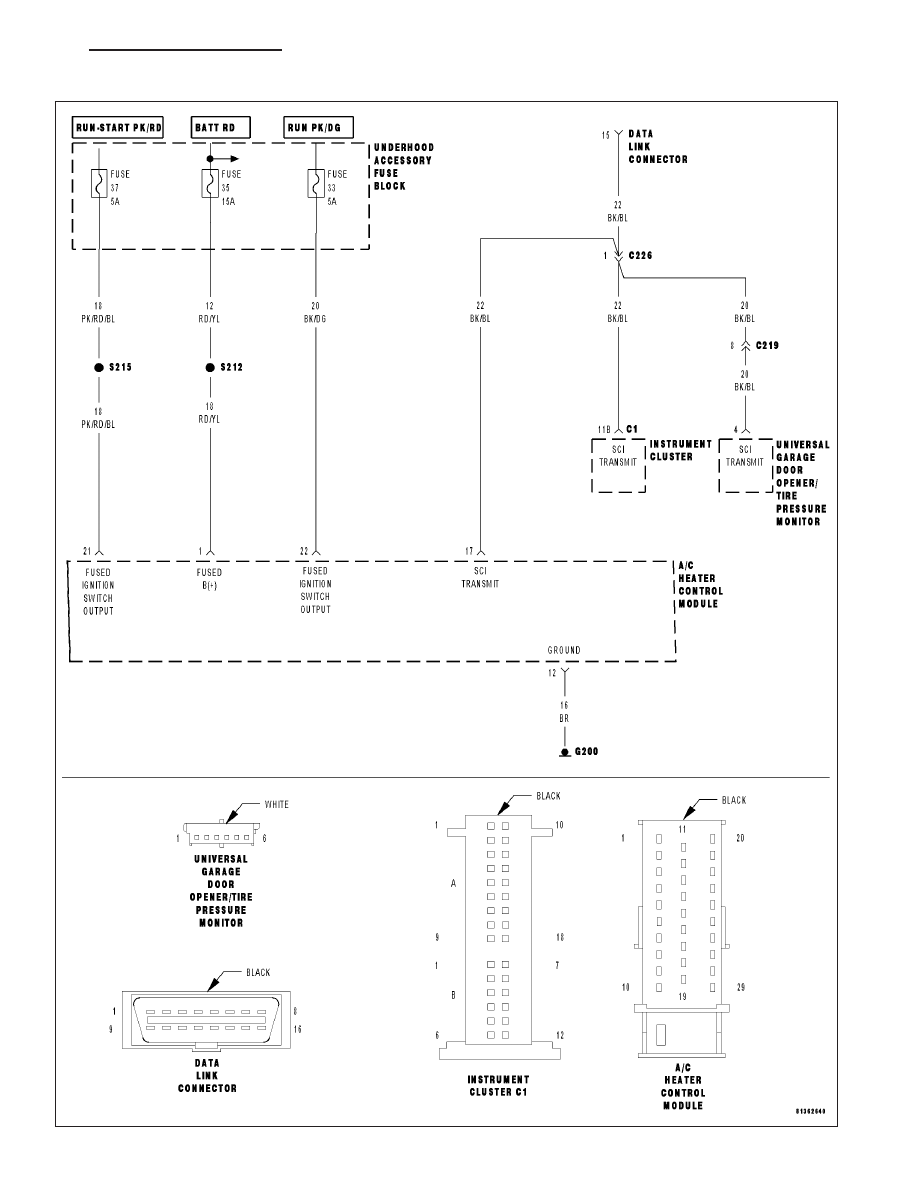

For a complete Data Link Connector Circuit Diagram, (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MOD-
ULES - SCHEMATICS AND DIAGRAMS).

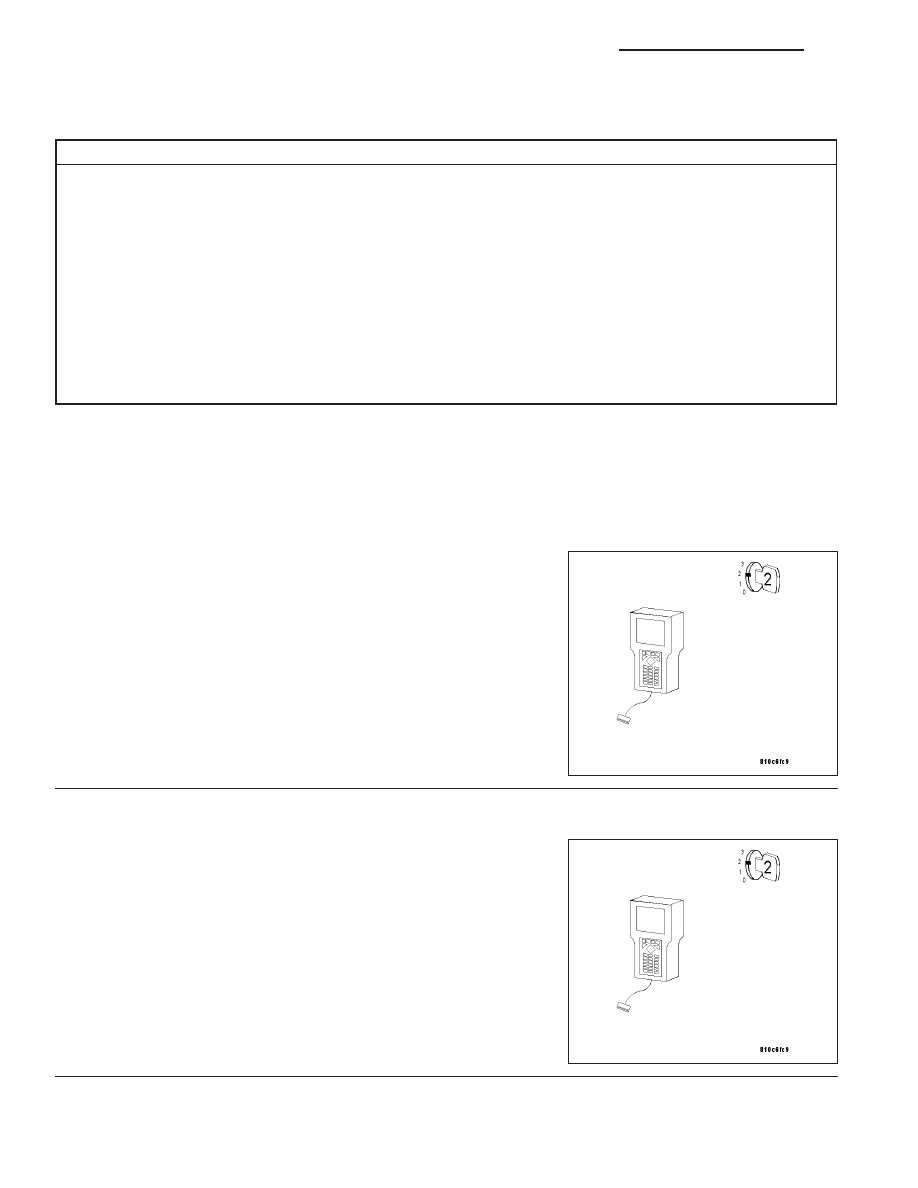

Diagnostic Test

1.

CHECK COMMUNICATION WITH OTHER MODULES

Turn the ignition on.

Using the DRB III

T

, attempt to communicate with the PCM.

Is the DRB III

T

able to communicate with the PCM?

Yes

>> Go to 2

No

>> Perform Symptom *No Response From All Modules.

2.

CHECK COMMUNICATION WITH OTHER MODULES ON SCI TRANSMIT CIRCUIT

With the ignition on.

Using the DRB III

T

, attempt to communicate with either the Instrument

Cluster, Universal Garage Door Opener/Tire Pressure Monitor, or
Power Top Control Module (if equipped).

Is the DRB III

T

able to communicate with the module selected?

Yes

>> Go to 3

No

>> Go to 7

8E - 30

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

ZH

*NO RESPONSE FROM A/C HEATER CONTROL MODULE (CONTINUED)

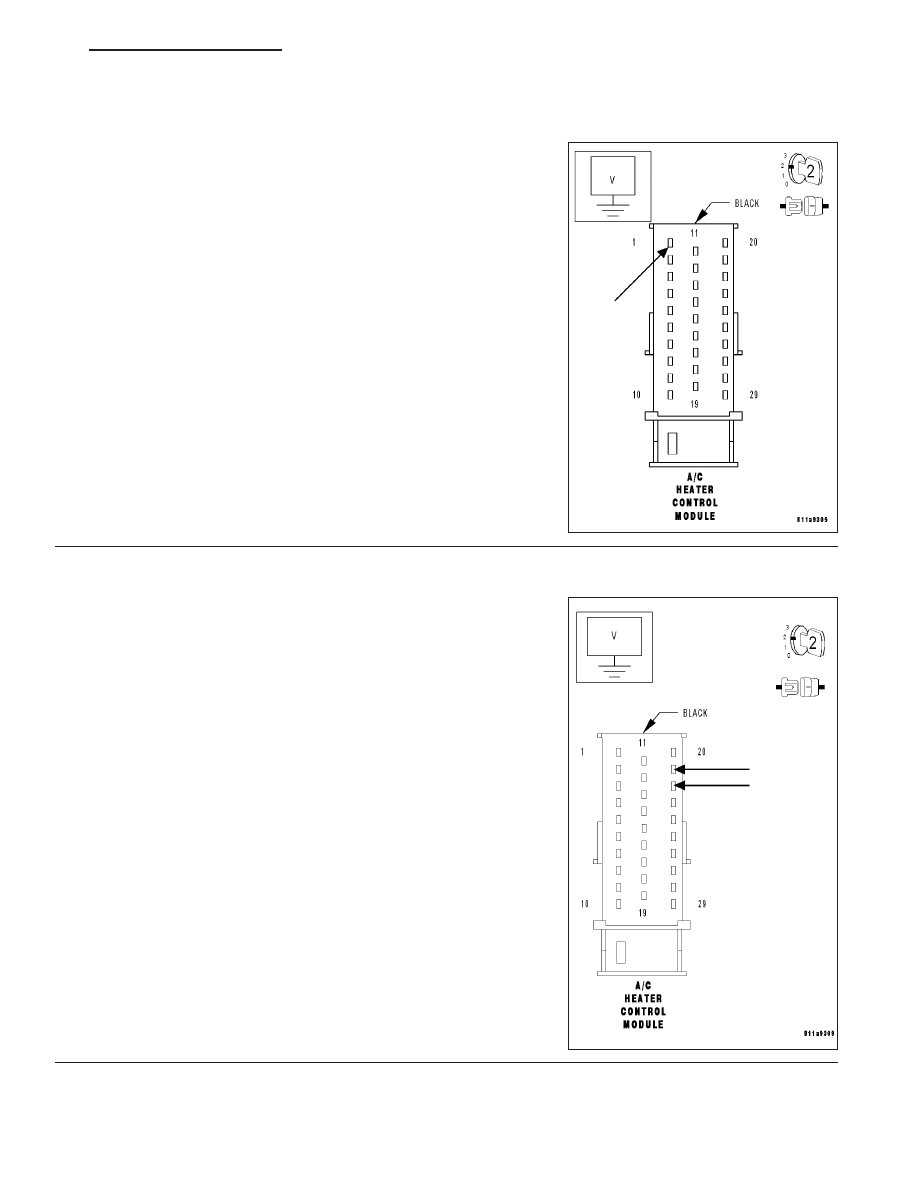

3.

FUSED B+ CIRCUIT OPEN

Turn the ignition off.

Disconnect the A/C Heater Control Module harness connector.

Note: Check connector — Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Fused B+ circuit at the A/C Heater Control
Module harness connector.

Is the voltage above 10 volts?

Yes

>> Go to 4

No

>> Repair the Fused B+ circuit for an open.

Perform BODY VERIFICATION TEST.

4.

FUSED IGNITION SWITCH OUTPUT CIRCUIT(S) OPEN

With the ignition on.

Measure the voltage of the Fused Ignition Switch Output circuits at the
A/C Heater Control Module harness connector.

Is the voltage above 10 volts?

Yes

>> Go to 5

No

>> Repair the Fused Ignition Switch Output circuit(s) for an

open.

Perform BODY VERIFICATION TEST.

ZH

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 31

*NO RESPONSE FROM A/C HEATER CONTROL MODULE (CONTINUED)

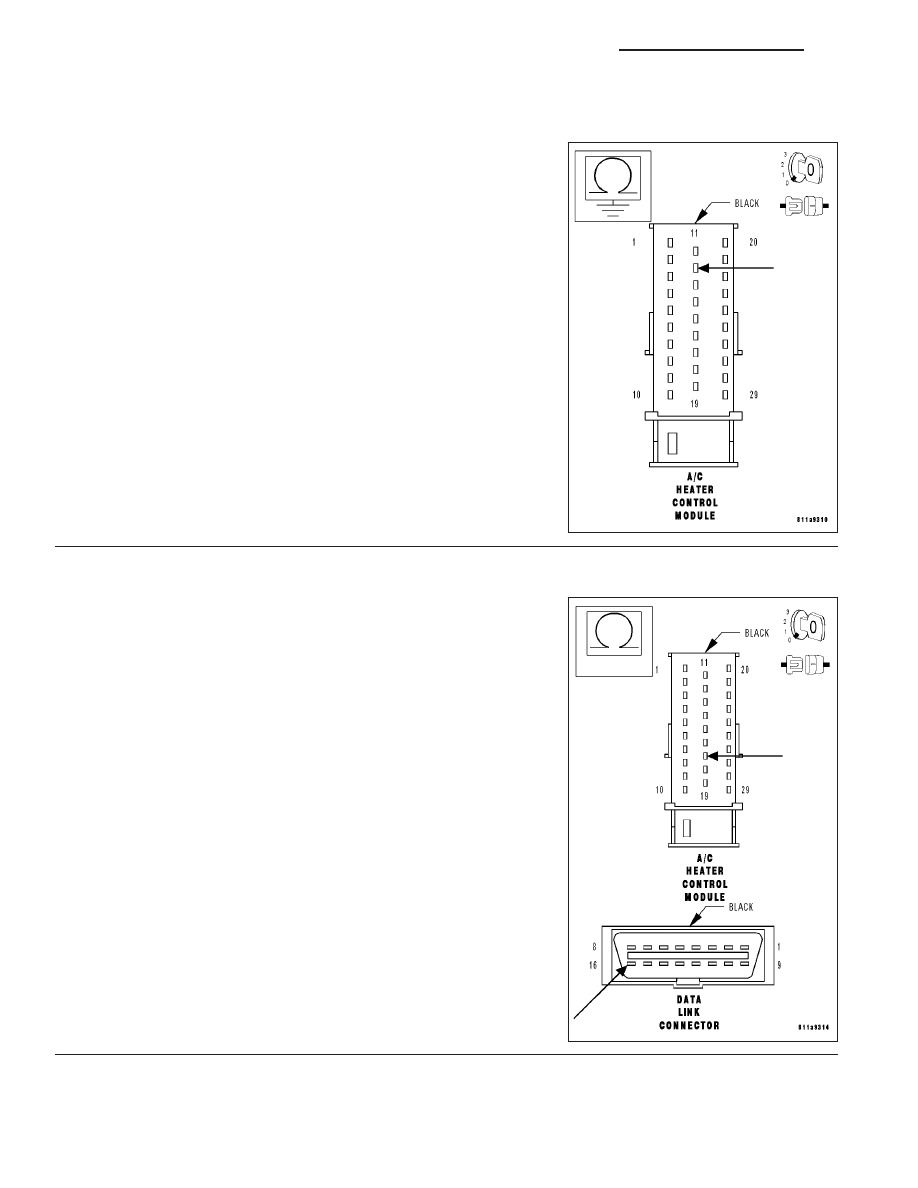

5.

GROUND CIRCUIT OPEN

Turn the ignition off.

Measure the resistance of the Ground circuit from the A/C Heater Con-
trol Module harness connector to ground.

Is the resistance below 5.0 ohms?

Yes

>> Go to 6

No

>> Repair the Ground circuit for an open.

Perform BODY VERIFICATION TEST.

6.

SCI TRANSMIT CIRCUIT OPEN

With the ignition off.

Measure the resistance of the SCI Transmit circuit from the A/C Heater
Control Module harness connector to the DLC.

Is the resistance below 5.0 ohms?

Yes

>> Replace the A/C Heater Control Module. (Refer to 24 -

HEATING & AIR CONDITIONING/CONTROLS/HEATER
CONTROL - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the SCI Transmit circuit for an open.

Perform BODY VERIFICATION TEST.
