*NO RESPONSE FROM INSTRUMENT CLUSTER (CONTINUED)

5.

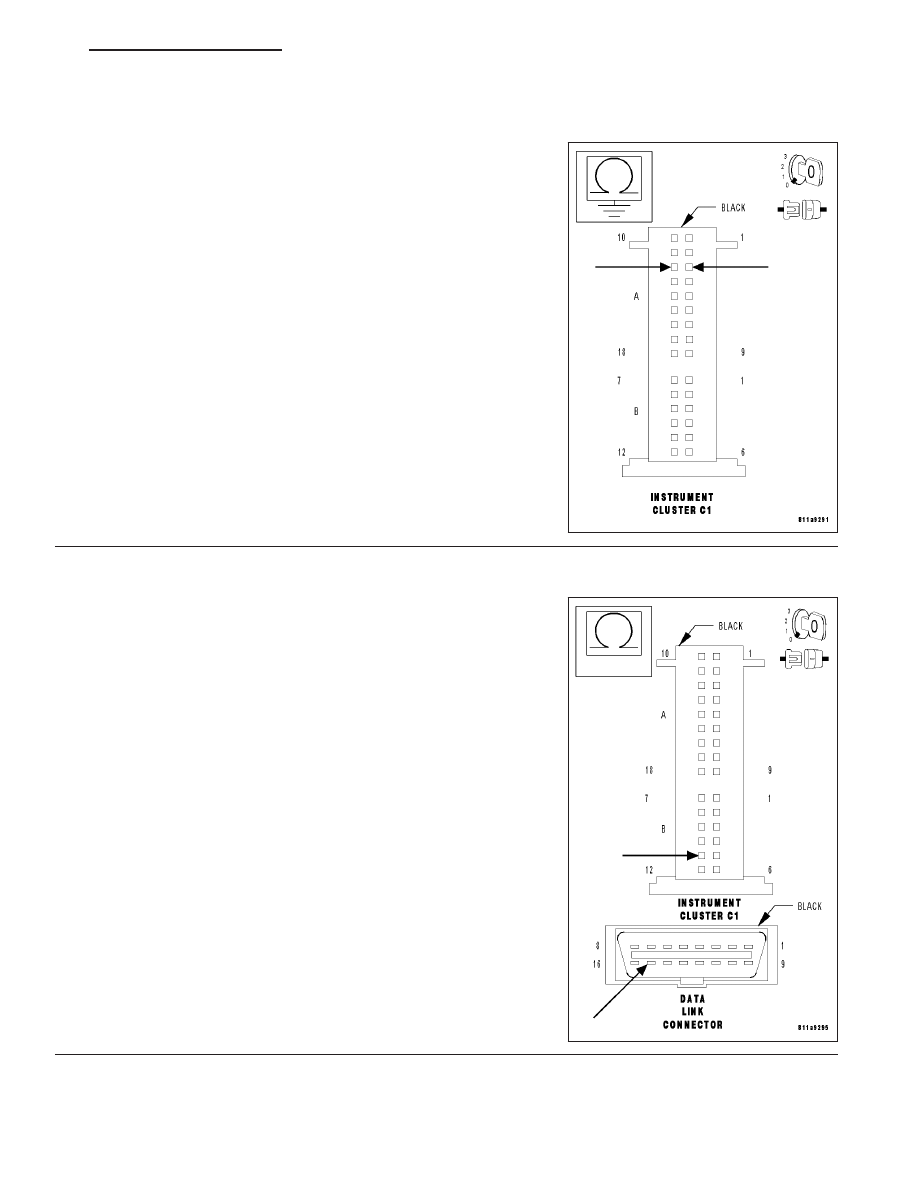

GROUND CIRCUIT(S) OPEN

Turn the ignition off.

Measure the resistance of the Ground circuits from the IC C1 harness
connector to ground.

Is the resistance below 5.0 ohms?

Yes

>> Go to 6

No

>> Repair the Ground circuit(s) for an open.

Perform BODY VERIFICATION TEST.

6.

SCI TRANSMIT CIRCUIT OPEN

With the ignition off.

Measure the resistance of the SCI Transmit circuit from the IC C1 har-
ness connector to the DLC.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Instrument Cluster. (Refer to 8 - ELECTRI-

CAL/INSTRUMENT CLUSTER - REMOVAL).

Perform BODY VERIFICATION TEST.

No

>> Repair the SCI Transmit circuit for an open.

Perform BODY VERIFICATION TEST.

ZH

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 21

*NO RESPONSE FROM INSTRUMENT CLUSTER (CONTINUED)

7.

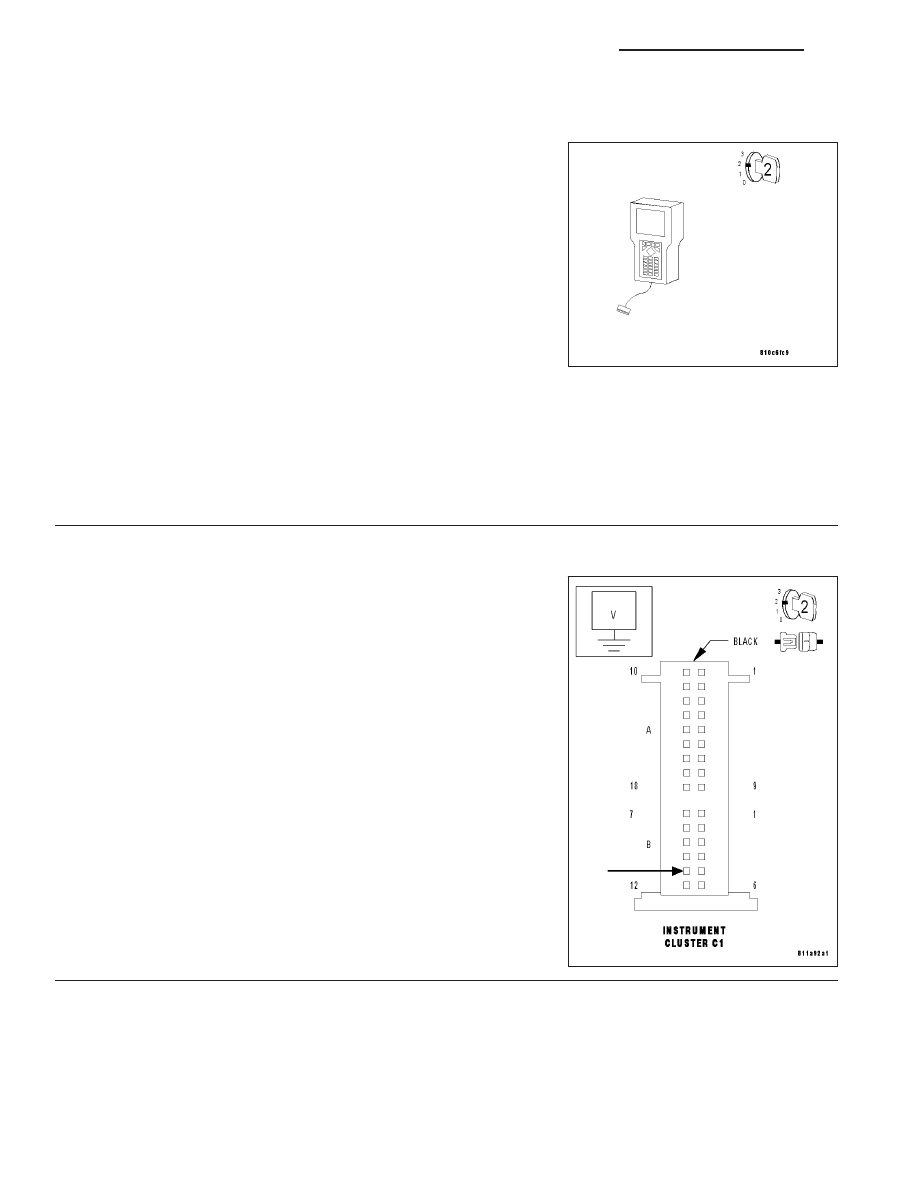

DISCONNECT MODULES

Note: The Instrument Cluster, Universal Garage Door Opener/Tire
Pressure Monitor, A/C Heater Control Module and Power Top Con-
trol Module (if equipped) all use the SCI Transmit circuit at DLC
cavity 15 to communicate with the DRB III

T

. If one of these mod-

ules keeps the SCI Transmit circuit artificially high or low, the
DRB III

T

will not be able to communicate with any of the four

modules.

Note: Perform the following steps for each of the modules until
communication is restored with the other modules or until each
of the modules has been eliminated as the cause of the fault.
Turn the ignition off.

Disconnect each of the modules noted above, one at a time.

Turn the ignition on.

Using the DRB III

T

, attempt to communicate with any of the three modules still connected.

Is the DRB III

T

able to communicate with the module selected?

Yes

>> Replace the module that was disconnected when communication was restored to the other two mod-

ules.

Perform BODY VERIFICATION TEST.

No

>> Go to 8

8.

SCI TRANSMIT CIRCUIT SHORTED TO VOLTAGE

Turn the ignition off.

Disconnect the harness connectors for the IC, UGDO/TPM, A/C
Heater Control Module, and Power Top Control Module (if equipped).

Turn the ignition on.

Measure the voltage of the SCI Transmit circuit at the IC C1 harness
connector.

Is the voltage below 0.5 volt?

Yes

>>

Go to 9

No

>> Repair the SCI Transmit circuit for a short to voltage.

Perform BODY VERIFICATION TEST.

8E - 22

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

ZH

*NO RESPONSE FROM INSTRUMENT CLUSTER (CONTINUED)

9.

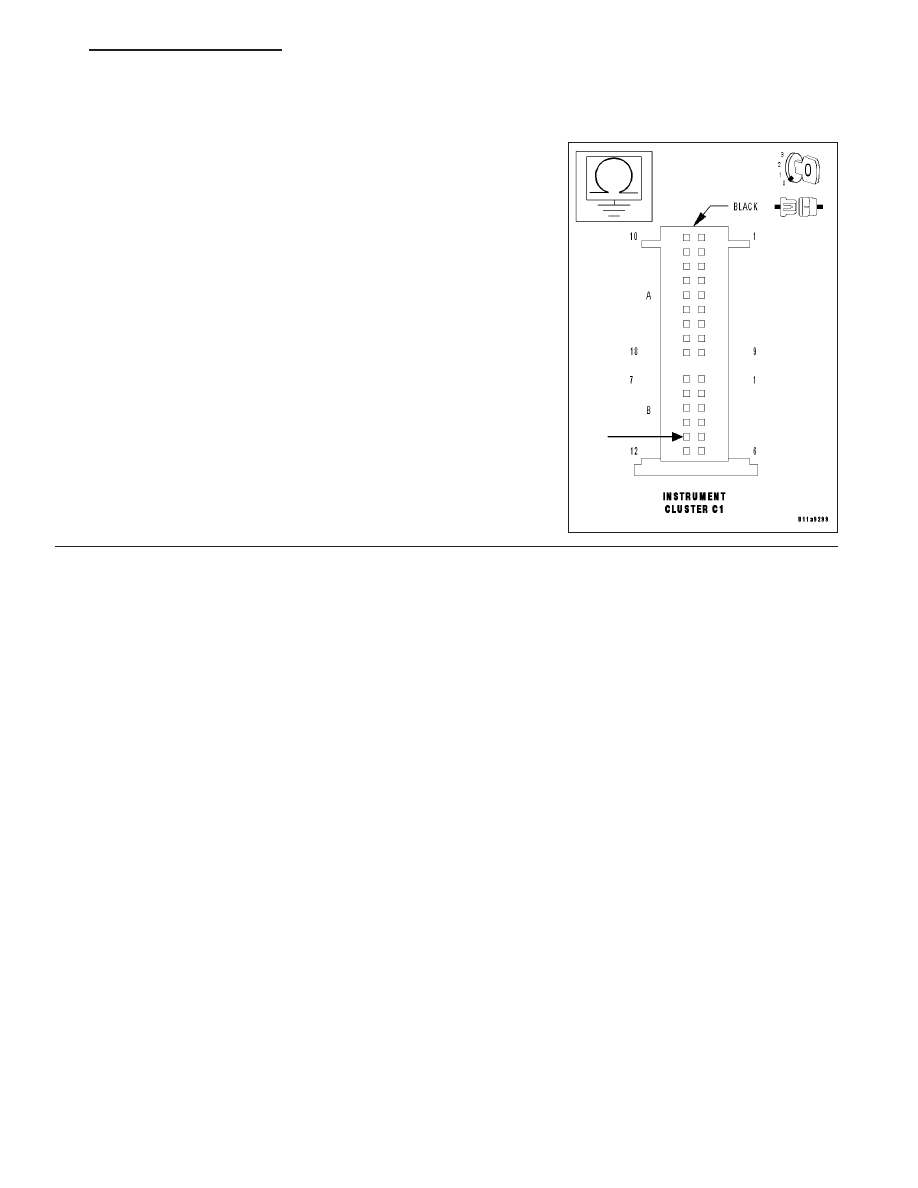

SCI TRANSMIT CIRCUIT SHORTED TO GROUND OR OPEN

Turn the ignition off.

Measure the resistance between ground and the SCI Transmit circuit.

Is the resistance above 100 kohms?

Yes

>> Repair the SCI Transmit circuit for an open.

Perform BODY VERIFICATION TEST.

No

>> Repair the SCI Transmit circuit for a short to ground.

Perform BODY VERIFICATION TEST.

ZH

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 23

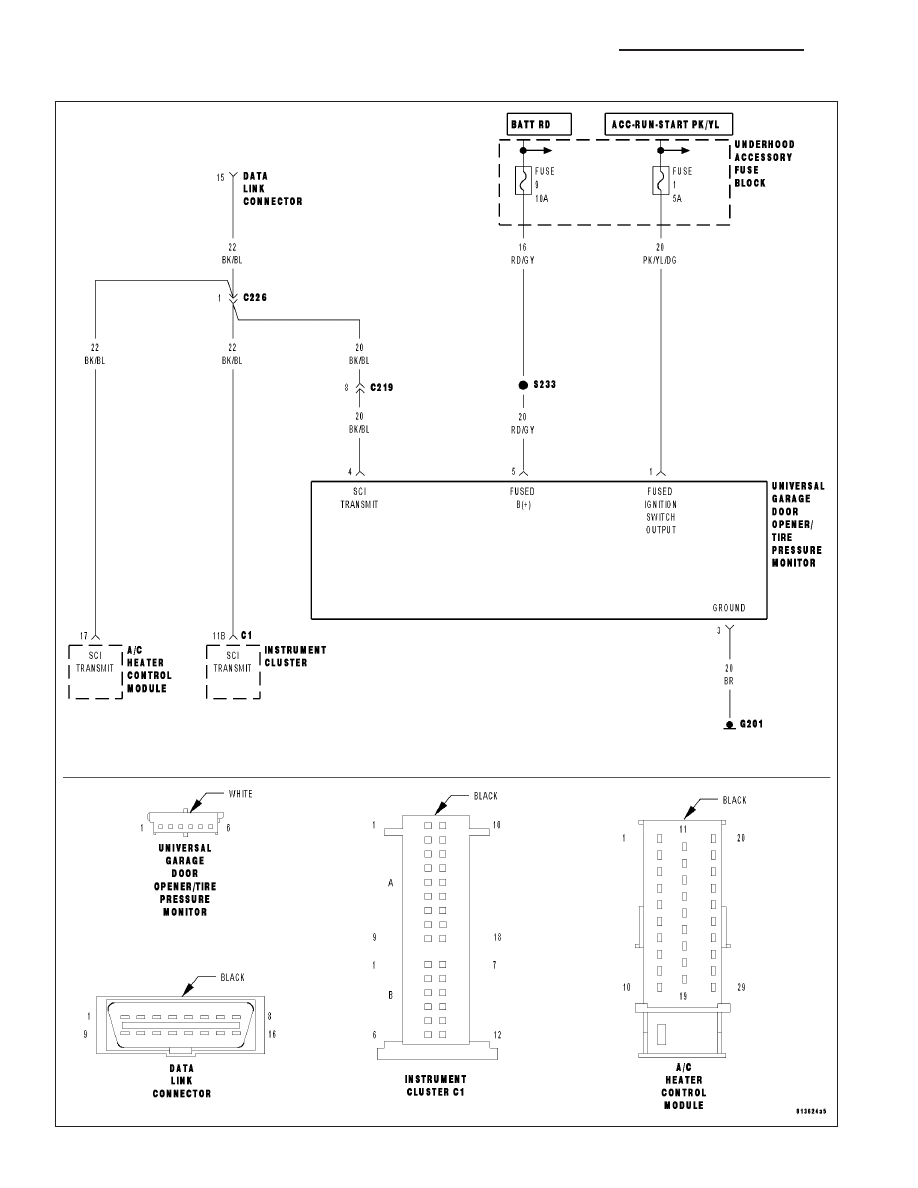

*NO RESPONSE FROM UNIVERSAL GARAGE DOOR OPENER/TIRE PRESSURE MONITOR
