CHARGE AIR COOLER

DESCRIPTION

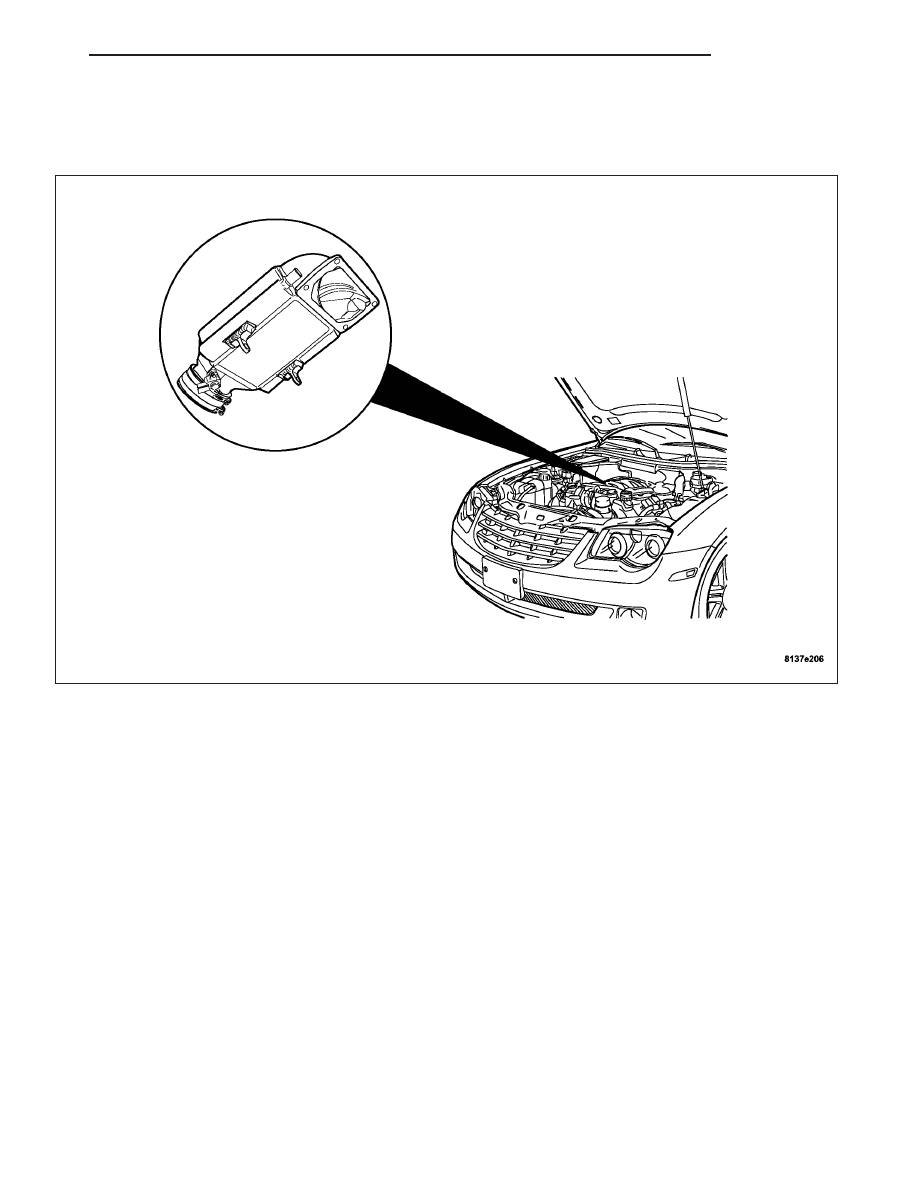

The charge air cooler is used to reduce the temperature of the engines incoming air supply. The charge air cooler
is mounted to the bottom of the supercharger, and is located between the cylinder banks. The charge air cooler is
constructed of aluminum, and is detachable from the supercharger.

OPERATION

The purpose of the charge air cooler is to reduce the air inlet temperature thereby increasing air density thus pro-
ducing an increase in engine efficiency. The charge air cooler operates as an air-to-water heat exchanger. The
charge air cooler extracts heat from the incoming compressed air, leaving the supercharger. Transfering the heat in
the air to the to the coolant in the charge air cooler. The hot coolant is then circulated to the charge air cooler
radiator where it is cooled.

ZH

ENGINE

7 - 75

REMOVAL

1. Remove the engine supercharger (3).(Refer to 9 -

ENGINE/MANIFOLDS/SUPERCHARGER

-

REMOVAL).

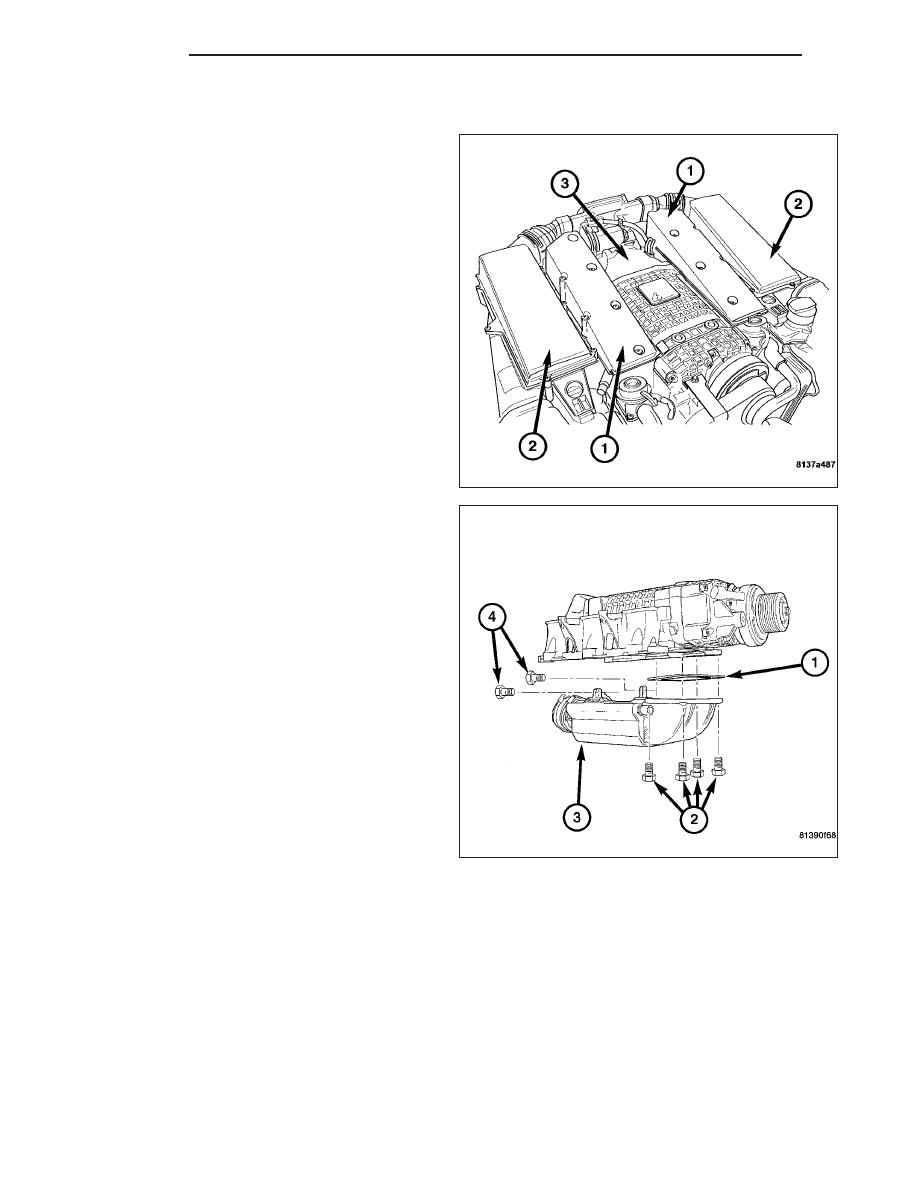

2. Remove the four charge air cooler flange bolts (2)

from the supercharger housing.

3. Remove the two mounting bolts (4) from the super-

charger housing.

4. Separate the charge air cooler from the super-

charger.

5. Remove the charge air cooler flange gasket (1).

7 - 76

ENGINE

ZH

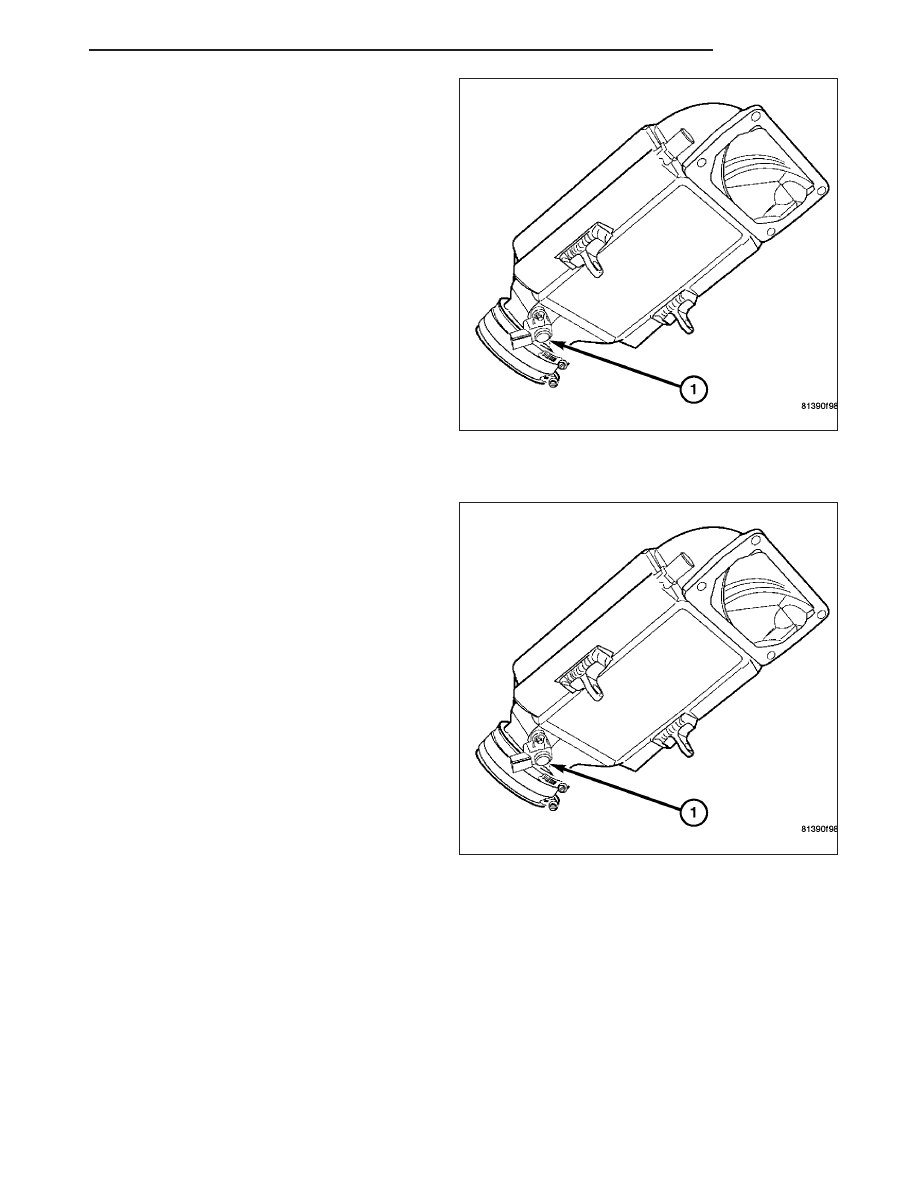

6. Remove the MAP sensor (1) from the charge air

cooler.

INSTALLATION

1. Install the MAP sensor to the charge air cooler.

ZH

ENGINE

7 - 77

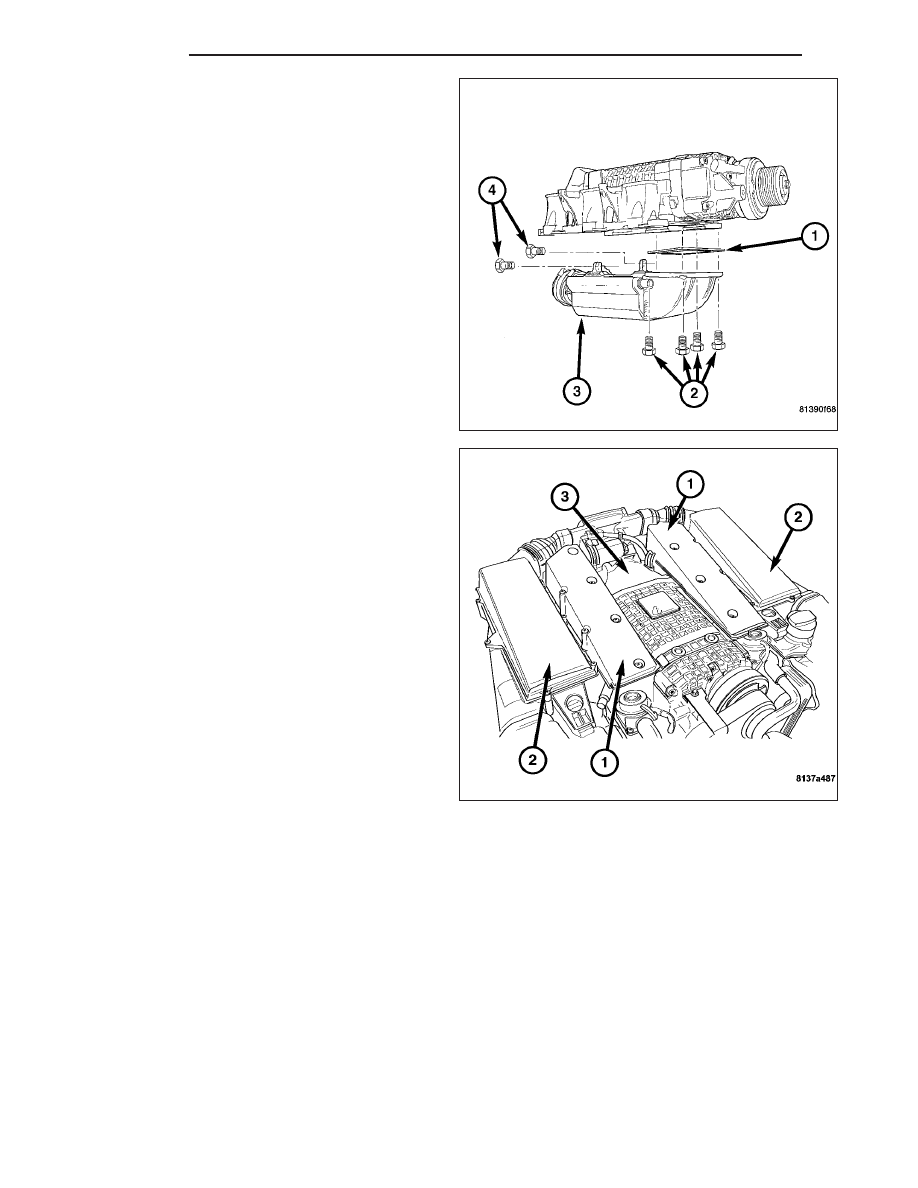

2. Install a new charge air cooler flange gasket (1).

3. Install the charge air cooler (3) to the supercharger.

Tighten the charge air cooler mounting bolts (2) to
25 N·m (18 ft. lbs.).

4. Install the charge air cooler rear mounting bolts.

Tighten the charge air cooler rear mounting bolts
(4) to 20 N·m (15 ft. lbs.).

5. Install the supercharger on the engine. (Refer to 9 -

ENGINE/MANIFOLDS/SUPERCHARGER

-

INSTALLATION).
