charge air cooler located beneath the supercharger. The charge air cooler radiator operates independently of the
engine cooling system. The only common link is the coolant reservoir. Both systems use the coolant reservoir as
their source of coolant.

OPERATION

The charge air cooler radiator operates similarily to the engine radiator. Hot coolant flows into the radiator from the
charge air cooler. The coolant is then circulated through the radiator, where it is cooled. The coolant leaves the
radiator, and is then pumped back to the charge air cooler.

REMOVAL

1. Remove the front fascia from the vehicle. (Refer to

13

-

FRAME

&

BUMPERS/BUMPERS/FRONT

FASCIA - REMOVAL).

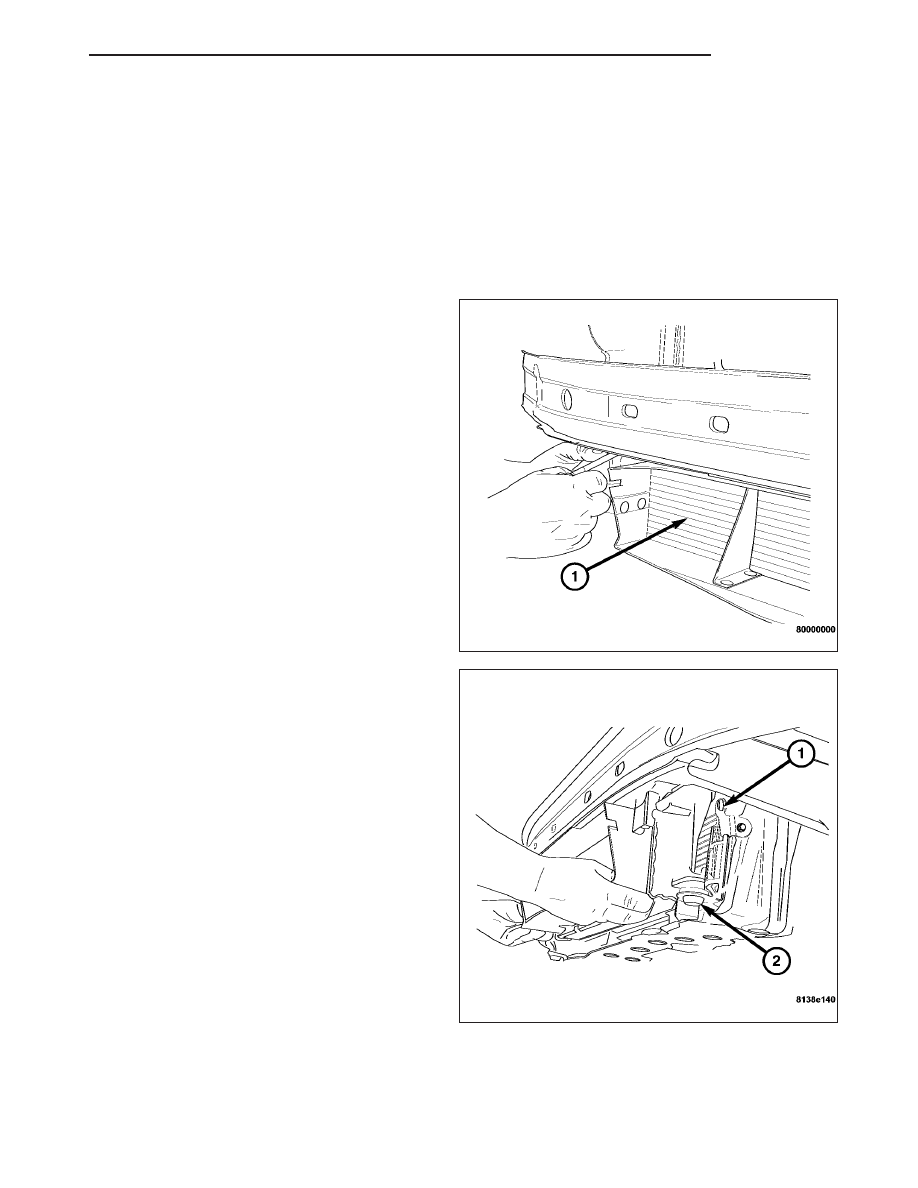

2. Remove the nuts from the charge air cooler radia-

tor (1) left and right mounting bracket studs.

3. Tilt the charge air cooler radiator away from the left

and right mounting studs (1).

4. Lift the charge air cooler radiator out of the left and

right lower rubber mounts (2).

5. Carefully remove the charge air cooler radiator

from the vehicle.

ZH

ENGINE

7 - 71

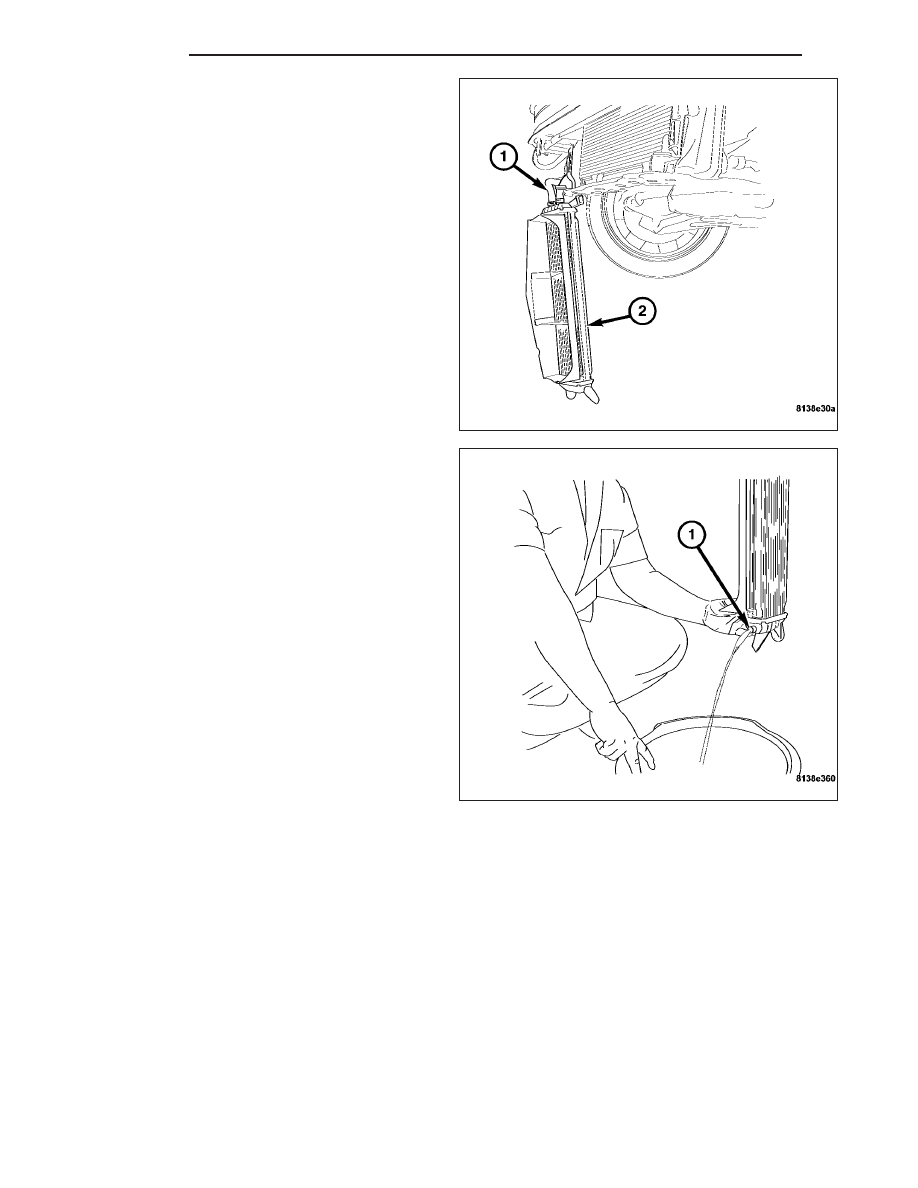

6. Allow the charge air cooler radiator (2) to hang

from the cooling hoses (1).

7. Remove the drain plug (1) from the charge air

cooler radiator.

8. Drain the coolant out of the charge air cooler cool-

ing system.

7 - 72

ENGINE

ZH

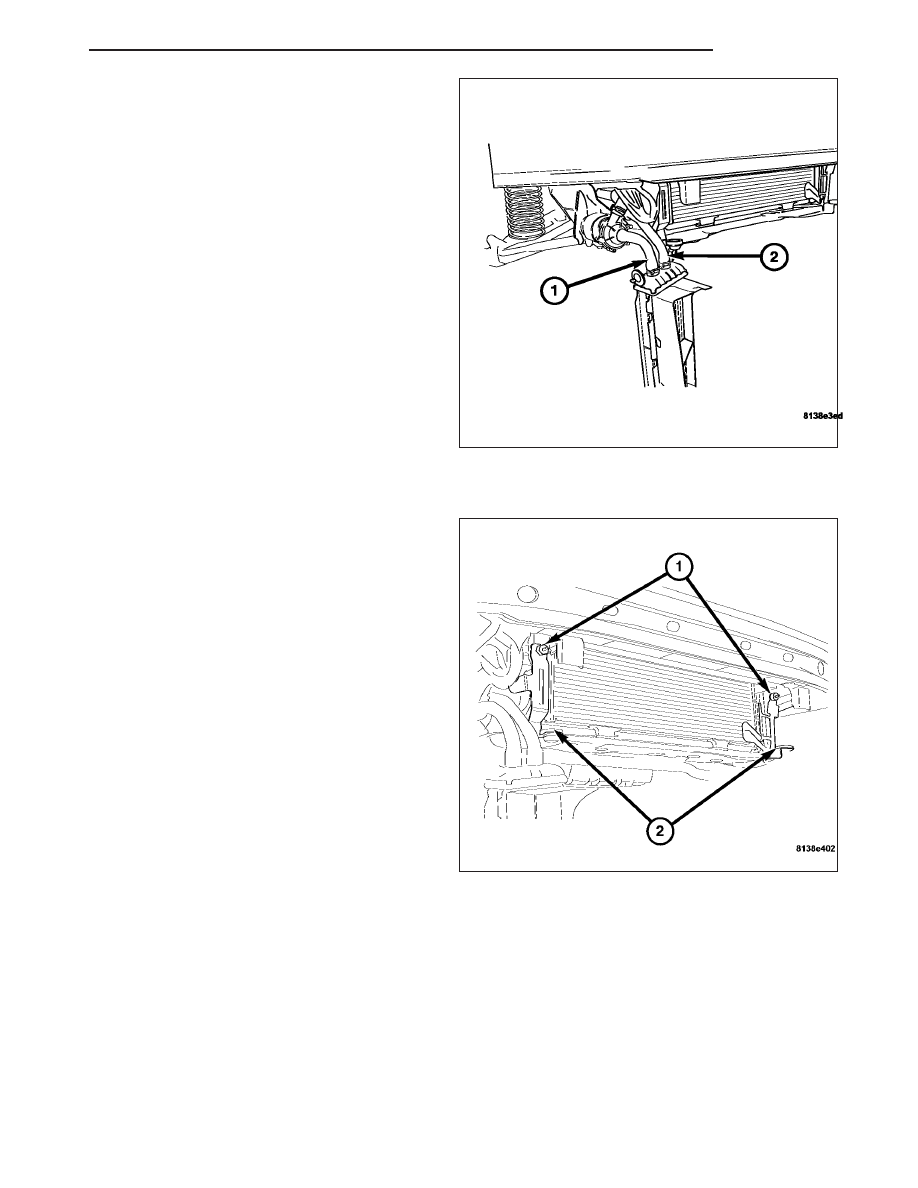

9. Disconnect the inlet coolant hose (2) and the outlet

coolant hose (1) from the charge air cooler radiator.

10. Remove the charge air cooler radiator from the

vehicle.

INSTALLATION

1. Locate the upper mounting studs (1), and the lower

rubber mounts (2) for the charge air cooler radiator.

ZH

ENGINE

7 - 73

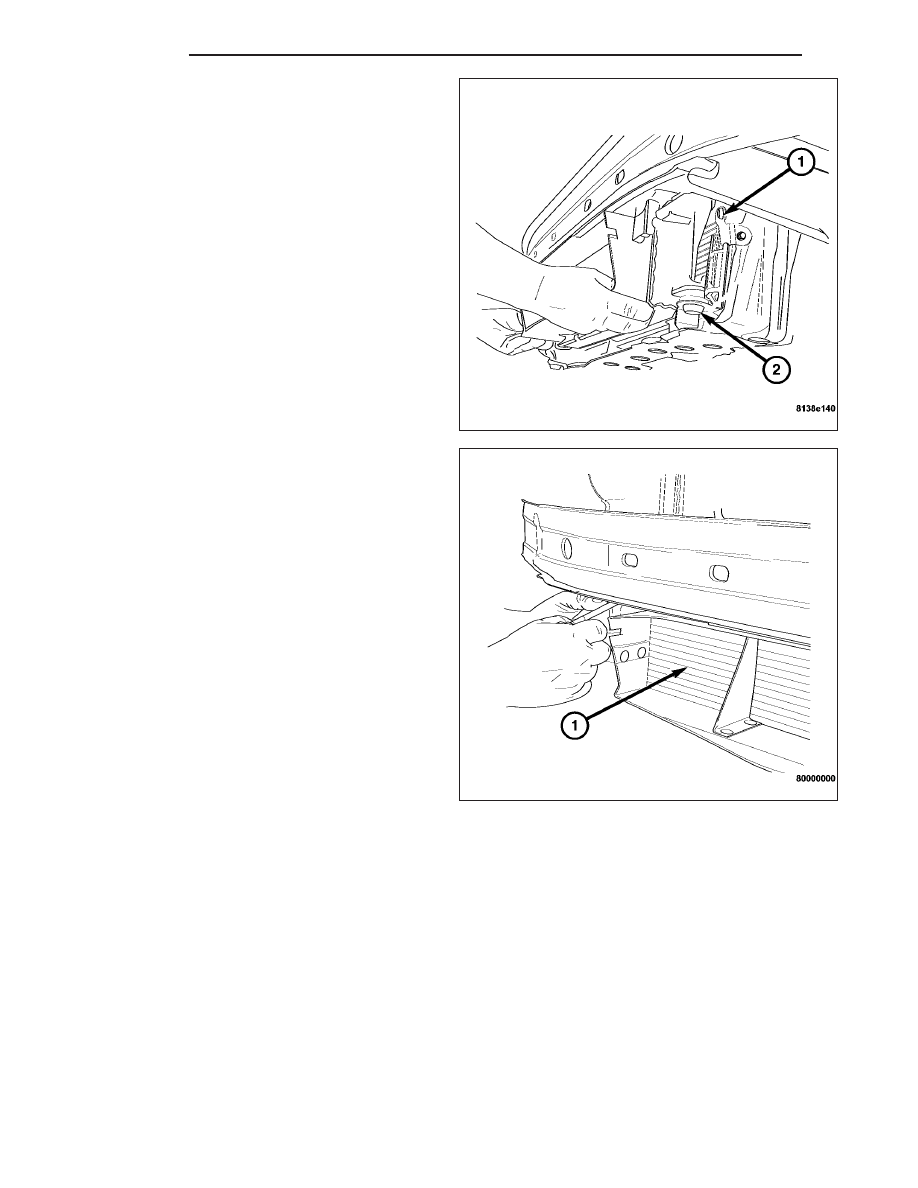

2. Carefully install the charge air cooler radiator, and

seat the radiator into the lower rubber mounts.

3. Tilt the charge air cooler radiator inward, and install

the radiator onto the upper mounting studs.

4. Install the left and right charge air cooler radiator

retaining nuts. Tighten the nuts to 10 N·m (89 in.
lbs.).

5. Connect the inlet and outlet coolant hoses.

6. Refill the cooling system.
