INSTALLATION - SRT

1. Clean all gasket surfaces.

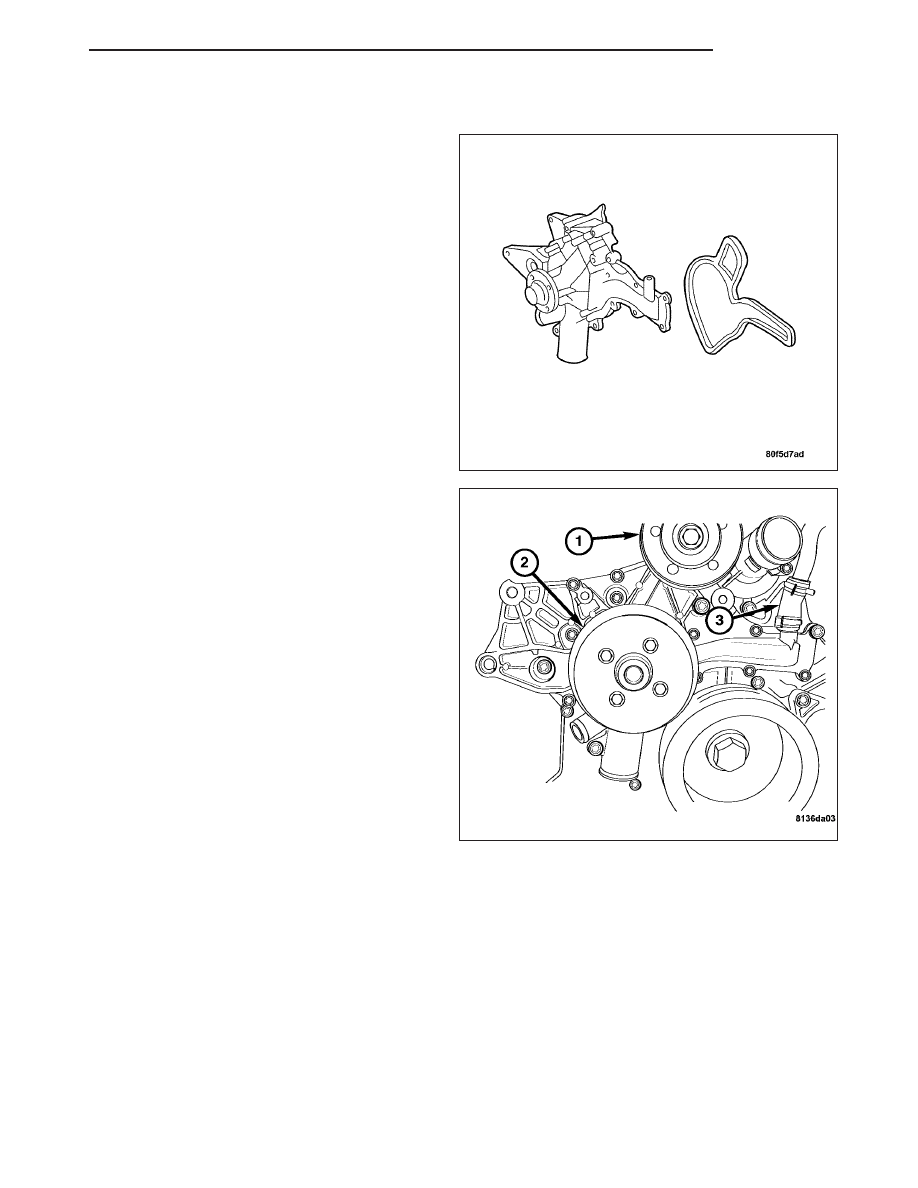

2. Position the water pump with a new gasket on the

timing chain cover.

3. Install the water pump bolts in the correct positions.

Tighten the bolts to 35 N·m (26 ft. lbs.).

4. Install the oil cooler hose (3) to the water pump.

5. Install the hose clamp.

6. Install the water pump pulley (2) and bolts. Tighten

the water pump pulley bolts to 10 N·m (89 in. lbs.).

7. Install the idler pulley (1) and bolt. Tighten the idler

pulley bolt to 10 N·m (89 in. lbs.).

ZH

ENGINE

7 - 67

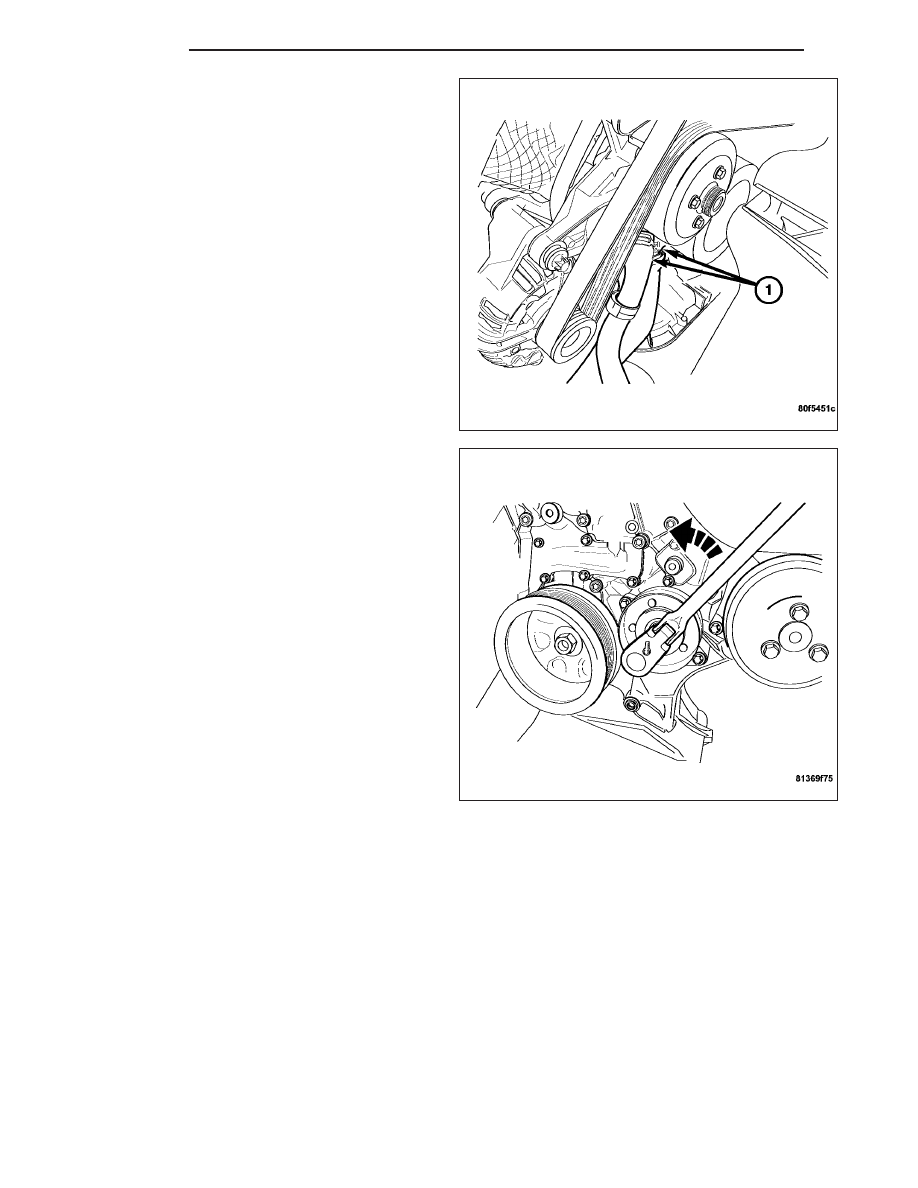

8. Connect the lower radiator hose (2) and coolant

by-pass hose (1).

9. Install the generator. (Refer to 8 - ELECTRICAL/

CHARGING/GENERATOR - INSTALLATION).

10. Rotate the belt tensioner counterclockwise and

install the accessory drive belt.

11. Release

the

belt

tensioner

and

remove

the

wrench.

7 - 68

ENGINE

ZH

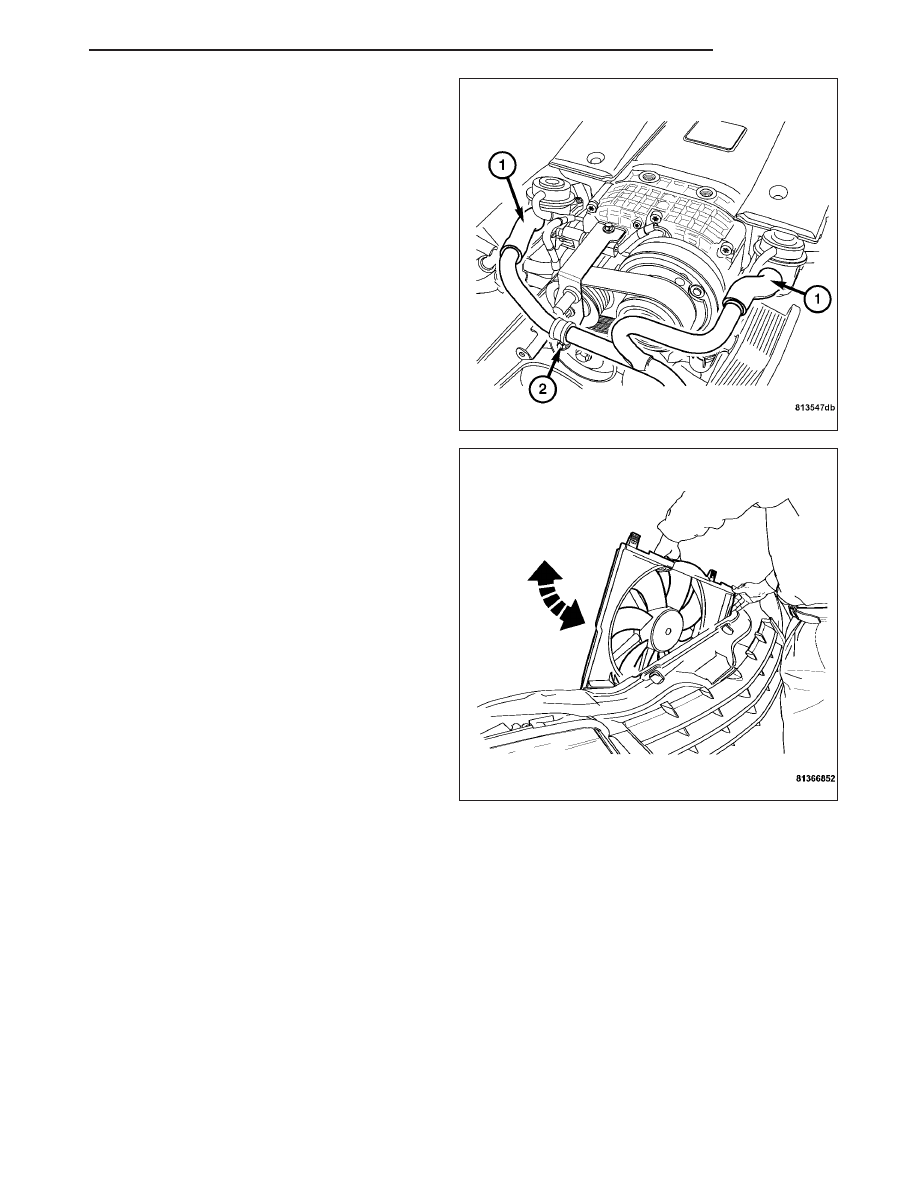

12. Install the air pump tube assembly (1) to the

engine. (Refer to 25 - EMISSIONS CONTROL/
AIR

INJECTION/AIR

PUMP

INLET

TUBE

-

INSTALLATION).

13. Install the radiator fan. (Refer to 7 - COOLING/

ENGINE/RADIATOR FAN - INSTALLATION).

ZH

ENGINE

7 - 69

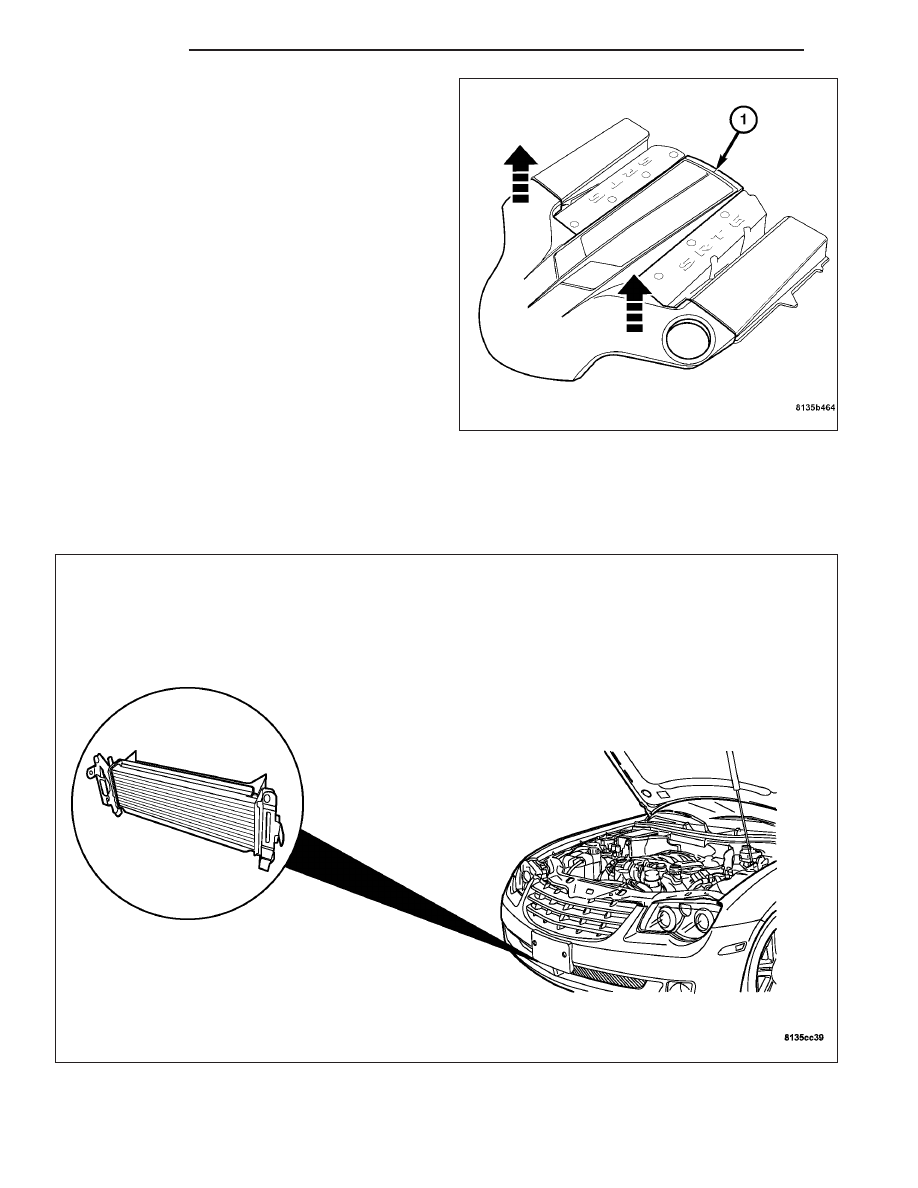

14. Install the engine cover (1). Align the engine cover

retaining clips to the rubber mounts, and push
down firmly to connect engine cover to rubber
mounts.

Note: To ease the installation of the engine cover,
apply a small amount of lubricant to the engine
cover rubber mounts.

15. Connect the negative battery cable.

16. Fill the cooling system. (Refer to 7 - COOLING/

ENGINE/COOLANT

-

STANDARD

PROCE-

DURE).

17. Start the engine and check for coolant leaks.

18. Recheck the coolant level.

RADIATOR - CHARGE AIR COOLER

DESCRIPTION

On vehicles equipped with a supercharger, there is an additional radiator used in the cooling system. The charge air
cooler radiator, is a conventional cross-flow aluminum core radiator. The charge air cooler radiator mounts in front
of the A/C condenser, and behind the front fascia. The charge air cooler circulation pump is mounted to the side of
the charge air cooler radiator. The pump is used to circulate coolant between the charge air cooler radiator and the
