REMOVAL - SRT

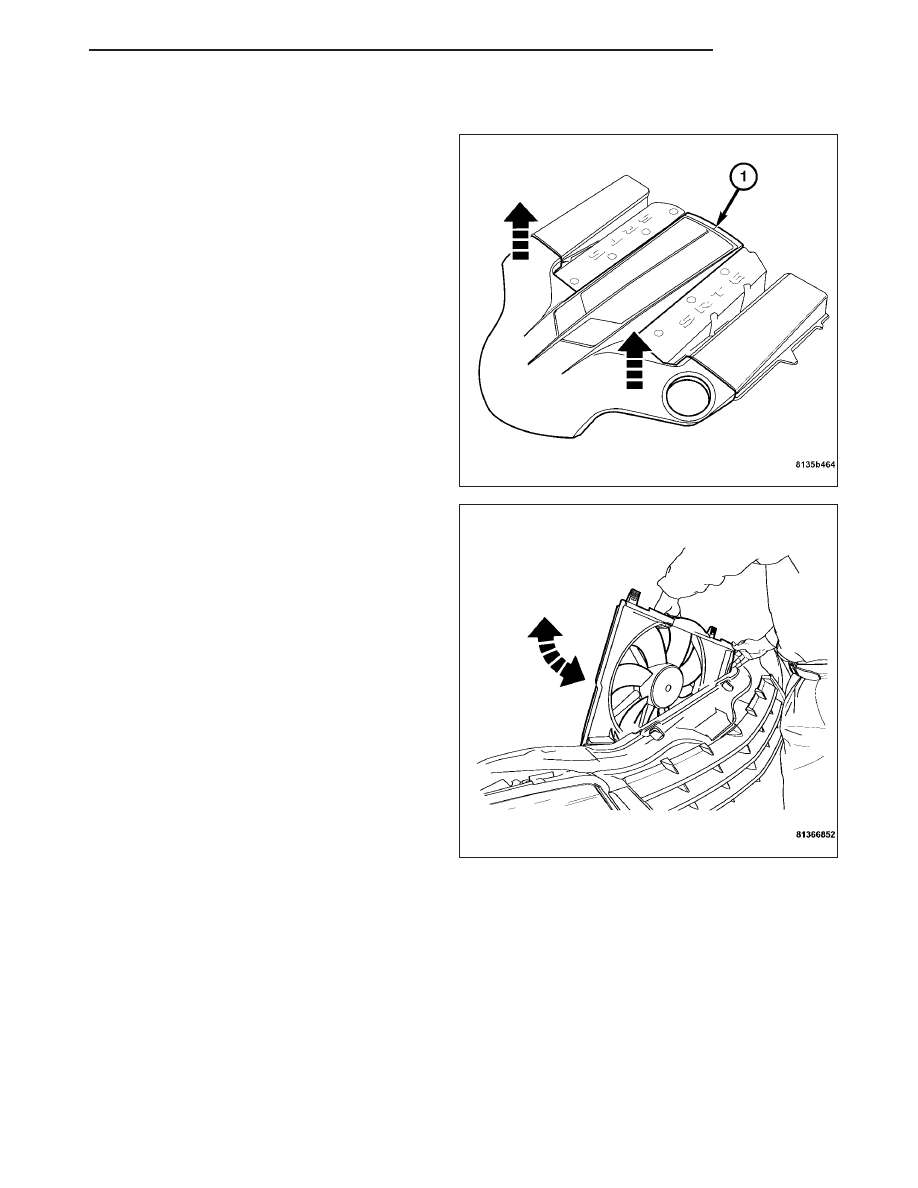

1. Remove the engine cover. Grasp both corners of

the engine cover and pull up firmly.

2. Drain the cooling system. (Refer to 7 - COOLING/

ENGINE/COOLANT - STANDARD PROCEDURE).

3. Remove the radiator fan. (Refer to 7 - COOLING/

ENGINE/RADIATOR FAN - REMOVAL).

ZH

ENGINE

7 - 59

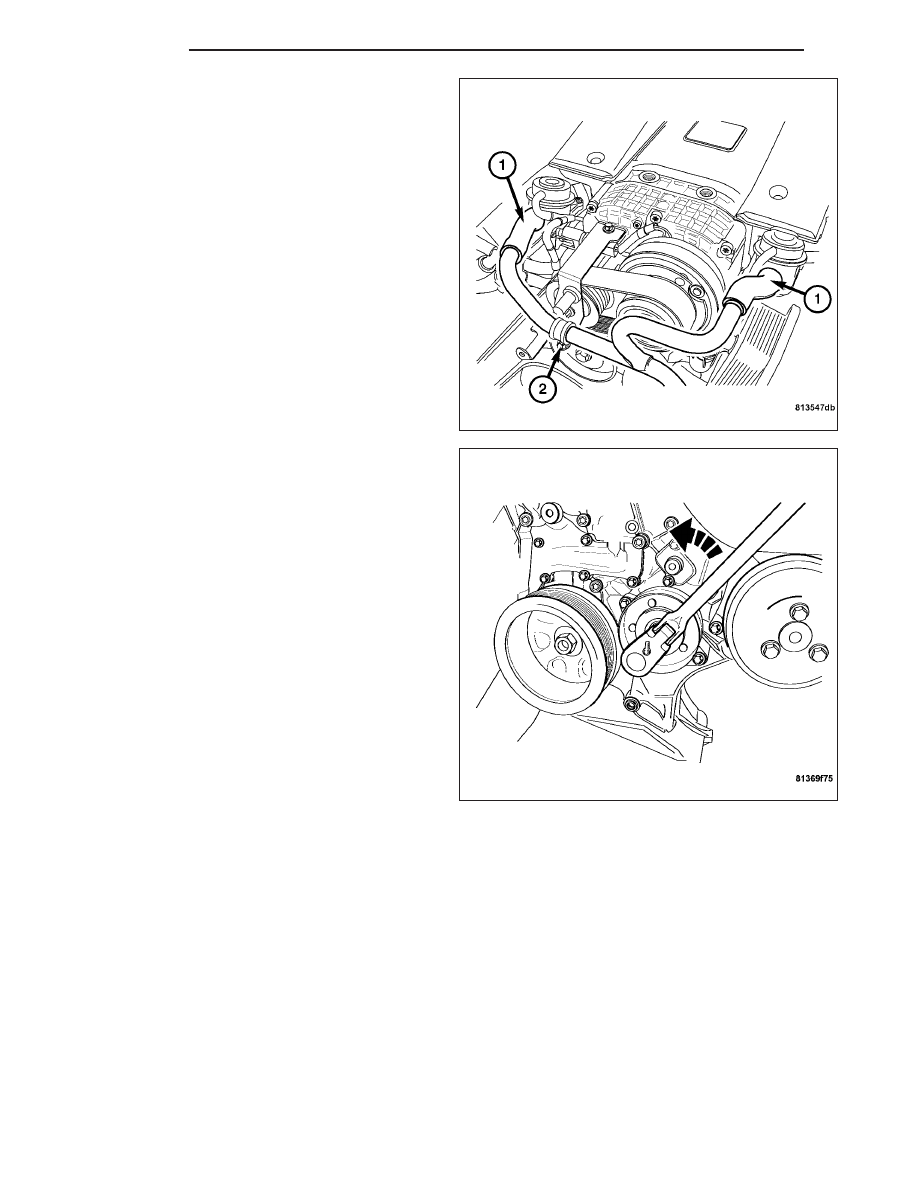

4. Remove the air pump tube retaining bolts (2).

5. Remove the air pump tube assembly from the

engine (1). (Refer to 25 - EMISSIONS CONTROL/
AIR

INJECTION/AIR

PUMP

INLET

TUBE

-

REMOVAL).

6. Rotate the belt tensioner counterclockwise and

release the tension on the accessory drive belt.

7. Remove the accessory drive belt from the pulleys.

8. Carefully release the wrench tension on the belt

tensioner.

7 - 60

ENGINE

ZH

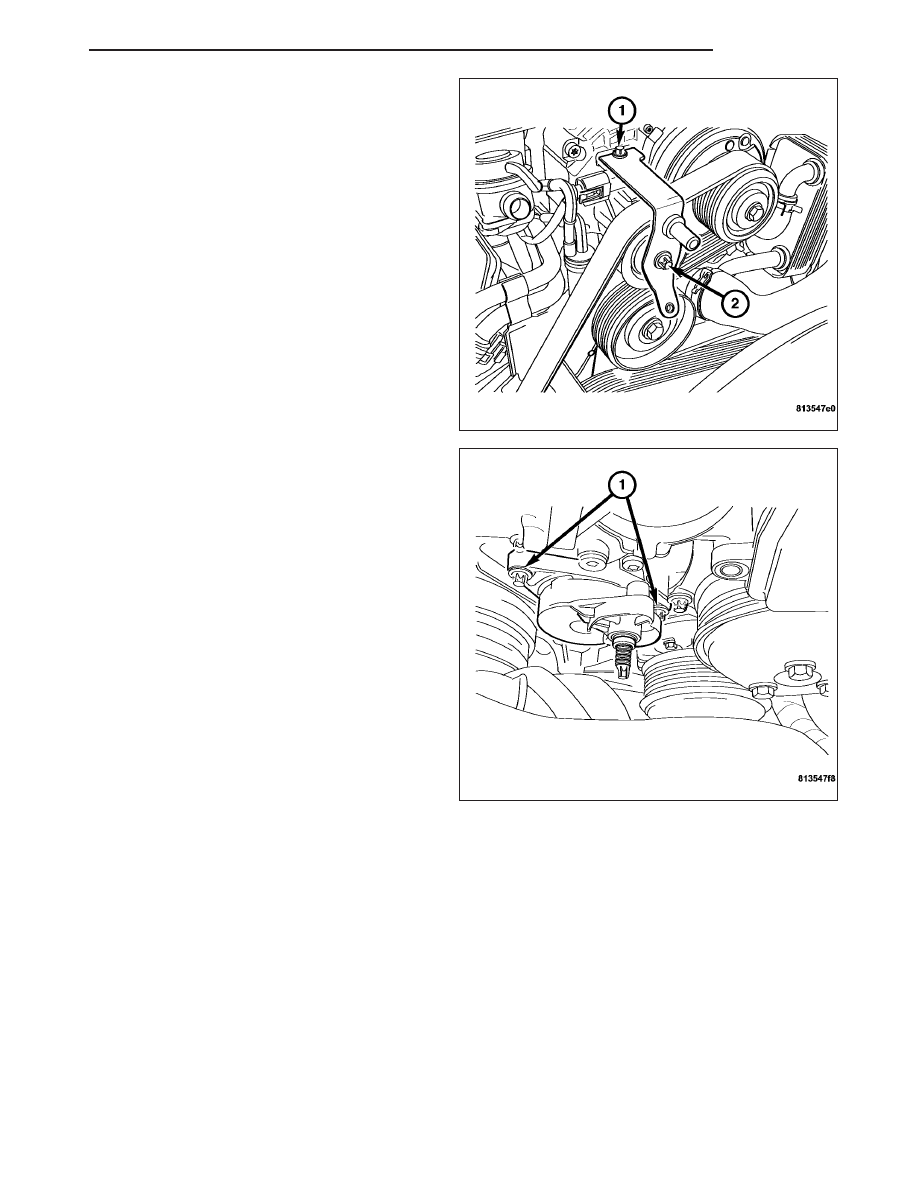

9. Remove the supercharger idler pulley upper retain-

ing bolt (1) and lower retaining bolt (2).

10. Remove the supercharger idler pulley.

11. Remove the accessory drive belt from the engine.

12. Remove the belt tensioner pulley and the belt ten-

sioner. (Refer to 7 - COOLING/ACCESSORY
DRIVE/BELT TENSIONERS - REMOVAL).

.

ZH

ENGINE

7 - 61

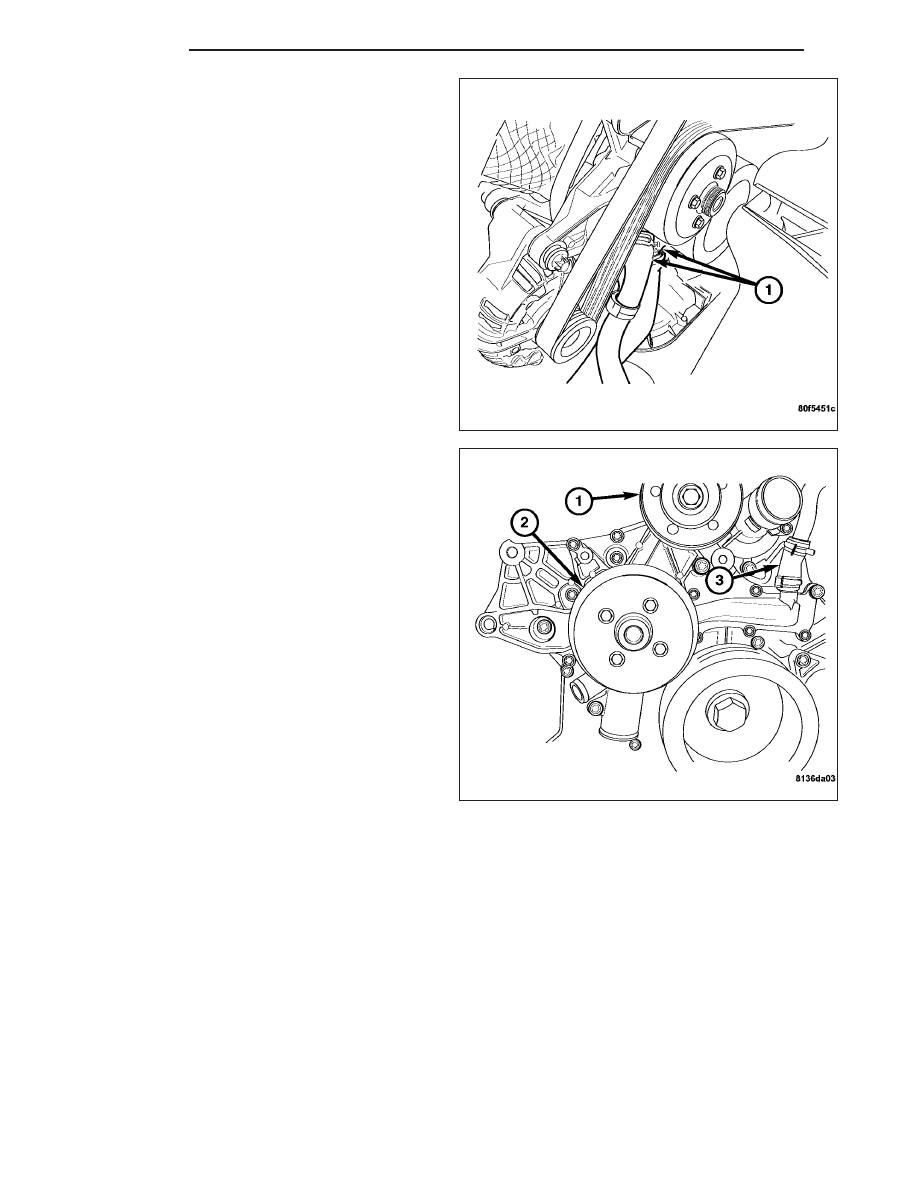

13. Disconnect the lower radiator hose (2).

14. Disconnect the coolant by-pass hose (1).

15. Remove the generator. (Refer to 8 - ELECTRI-

CAL/CHARGING/GENERATOR - REMOVAL).

16. Remove the water pump pulley (2).

17. Remove the accessory drive belt idler pulley (1).

18. Relocate the oil cooler hose (3) clamp.

19. Remove the water pump retaining bolts.

20. Remove

the

water

pump

from

the

engine.

Remove the oil cooler hose (3) from the water
pump to the oil cooler tube.

7 - 62

ENGINE

ZH
