Chrysler Crossfire. Manual - part 129

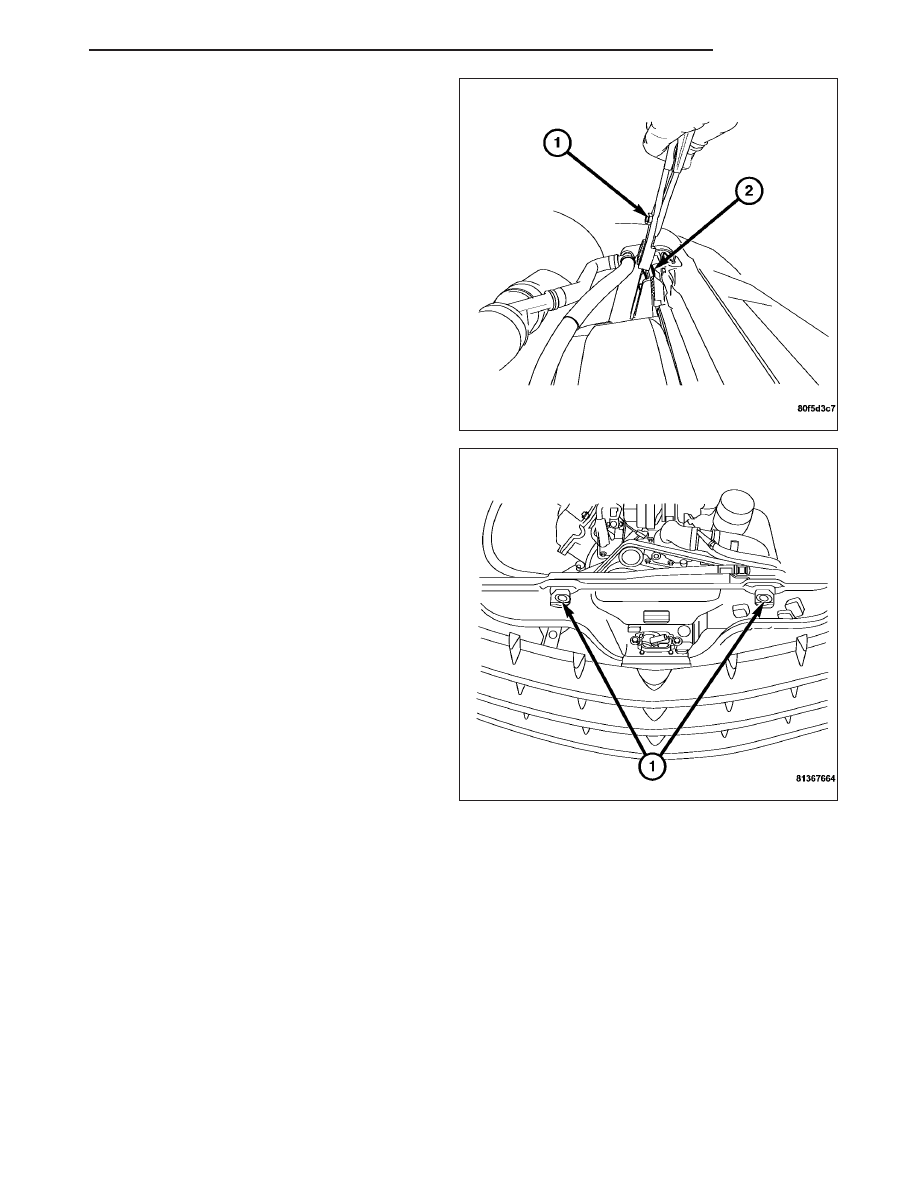

Using a suitable tool, grasp the radiator hold down
clamps (2) and pull up to remove the clamps from the
mounting holes.

10. Remove the condenser retaining bolts (1) from

the radiator support.

11. Carefully lean the radiator back toward the engine.

12. Gently lift and remove the radiator from the

vehicle.

CLEANING

External cleaning of the radiator fins can be accomplished by applying cold water and compressed air to the back
(engine side) of the radiator. This method will help to flush the radiator of any trapped debris.

INSPECTION

The radiator cooling fins should be checked for damage or deterioration. Inspect cooling fins to make sure they are
not bent or crushed, these areas result in reduced heat exchange causing the cooling system to operate at higher
temperatures. Inspect the plastic end tanks for cracks, damage, or leaks.

ZH

ENGINE

7 - 51

INSTALLATION

1. Carefully lower the radiator into the vehicle.

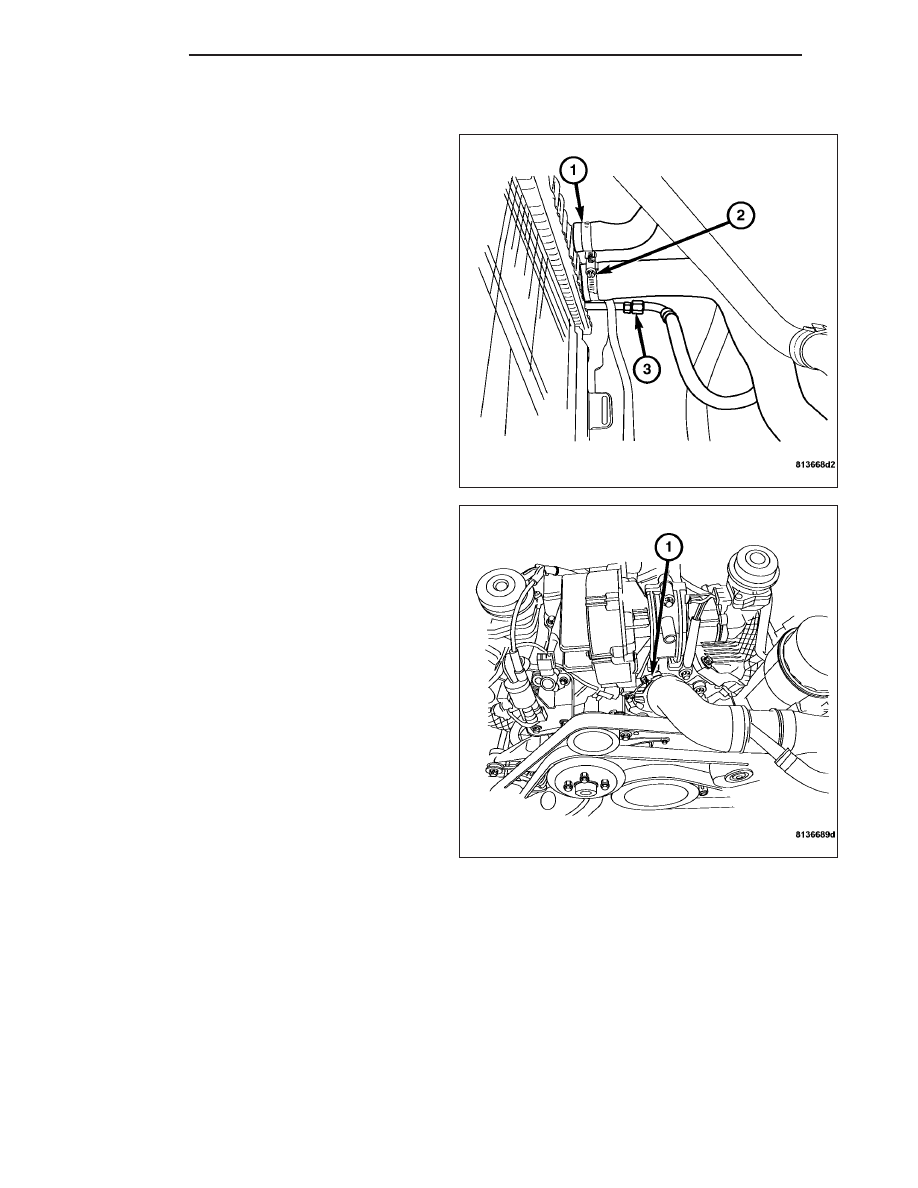

2. Connect the lower radiator hose (2).

3. Connect the coolant recovery reservoir hose (1).

4. Install the transmission cooler line (3) (automatic

transmission only). Tighten the line to 10 N·m (89
in. lbs.).

5. Connect the upper radiator hose (1).

7 - 52

ENGINE

ZH

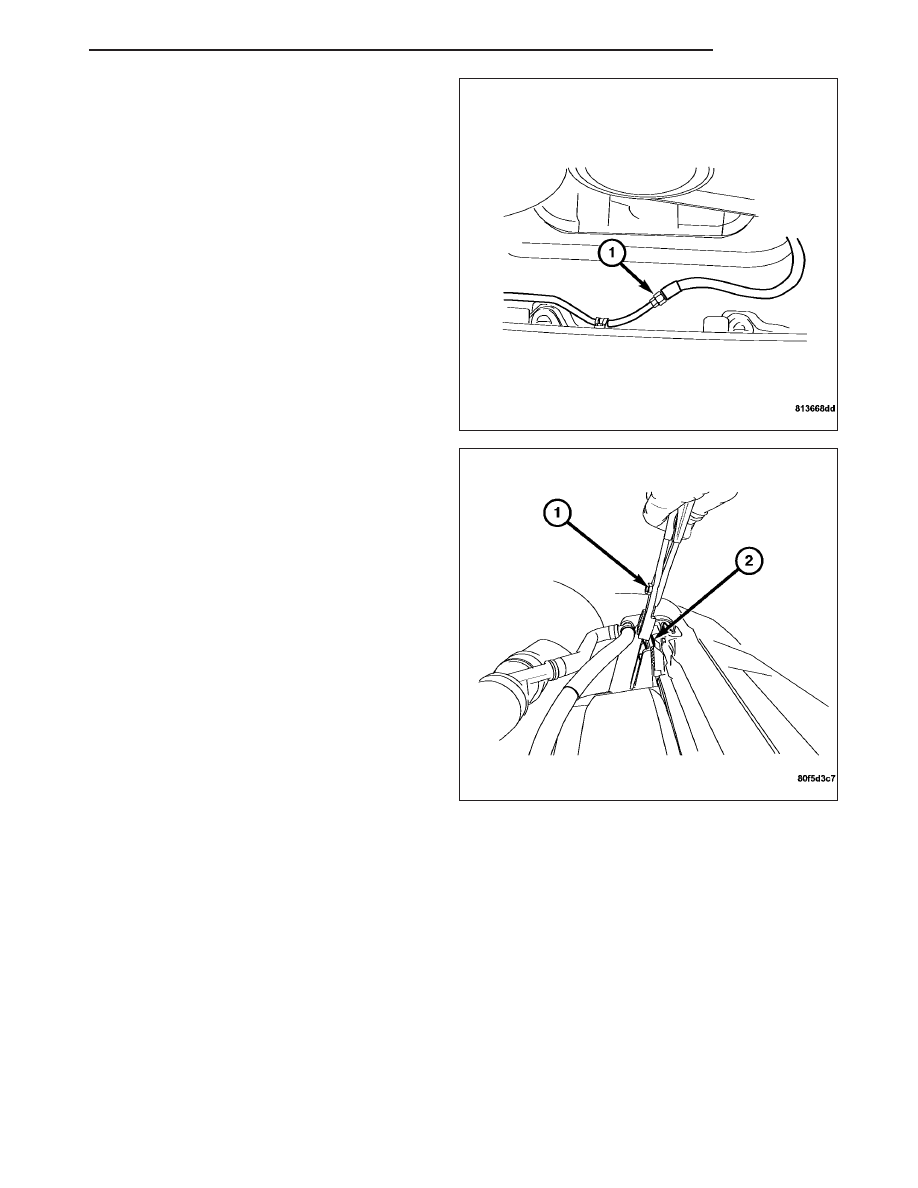

6. Connect the transmission cooler line (1) located in

the middle front of the vehicle (automatic transmis-
sion only). (Refer to 7 - COOLING/TRANSMIS-
SION/TRANS COOLER LINES - INSTALLATION).

7. Using a suitable tool (1) install the radiator retain-

ing clamps (2).

ZH

ENGINE

7 - 53

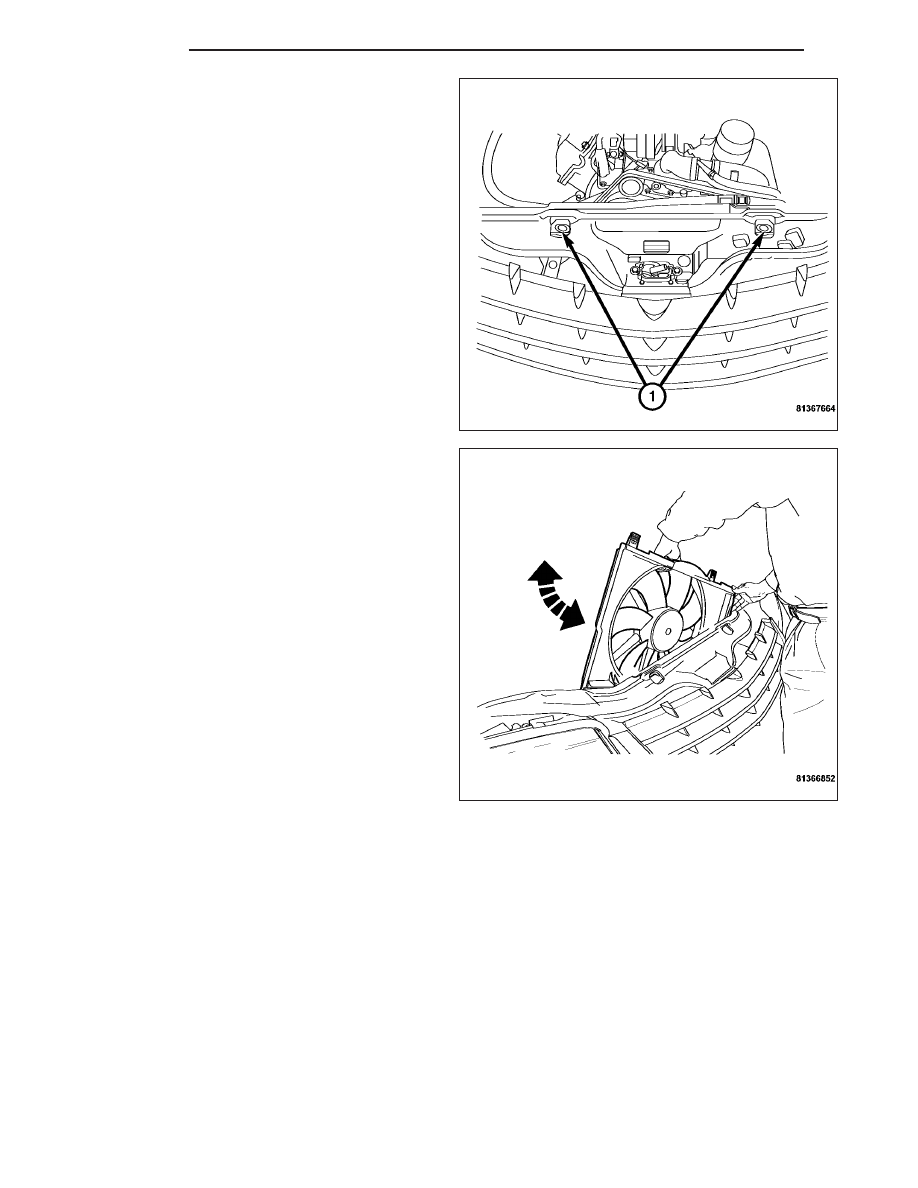

8. Install the two condenser retainer bolts (1) into the

radiator support. Tighten the bolts to 10 N·m (89 in.
lbs.).

9. Install the radiator fan. (Refer to 7 - COOLING/EN-

GINE/RADIATOR FAN - INSTALLATION).

10. Install the air inlet tubes.

11. Refill the cooling system. (Refer to 7 - COOLING/

ENGINE/COOLANT - STANDARD PROCEDURE).

12. Connect the negative battery cable.

13. Start the engine and check for coolant leaks.

14. Recheck the coolant level.

7 - 54

ENGINE

ZH
