CHARGE AIR COOLER CIRCULATION PUMP

DESCRIPTION

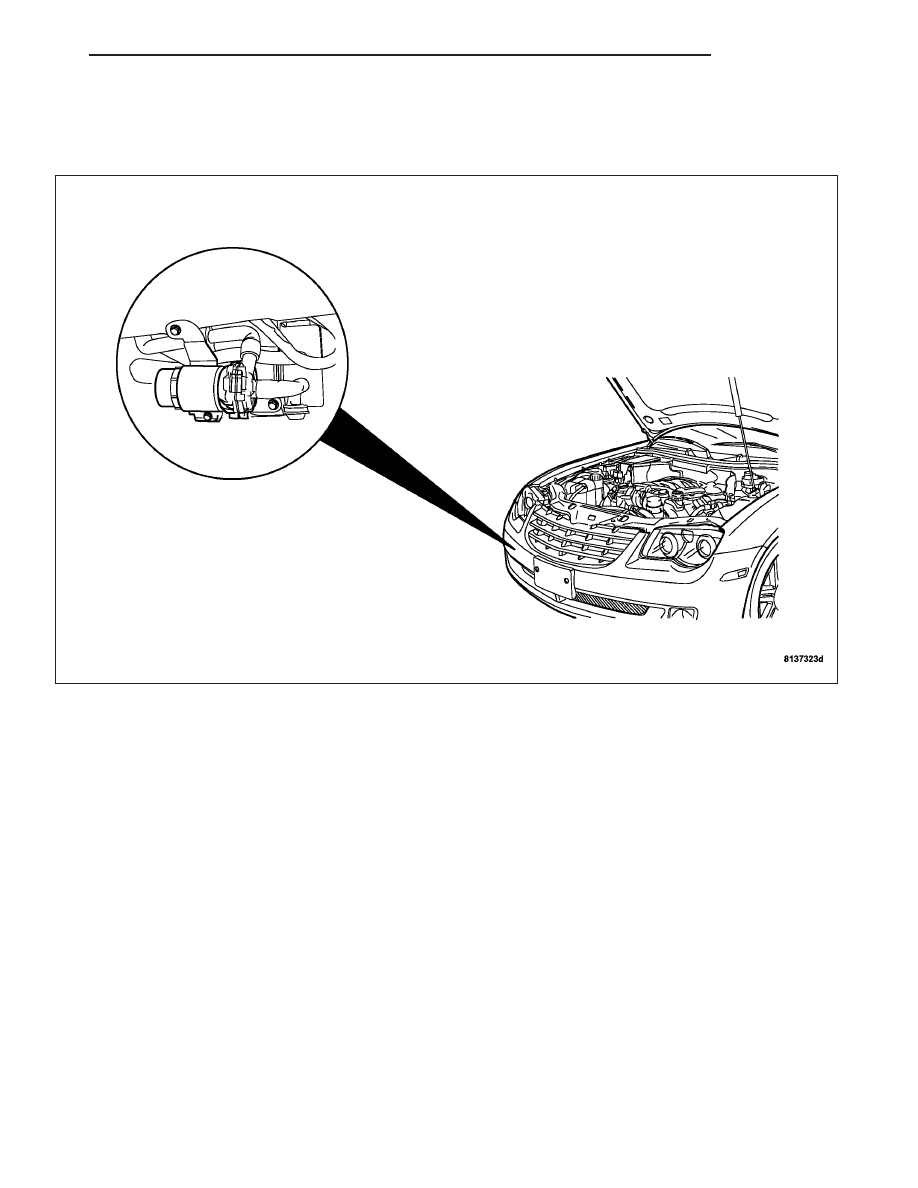

The charge air cooler circulation pump is mounted to the side of the charge air cooler radiator. The pump is used
to circulate coolant between the charge air cooler radiator and the charge air cooler. The pump is a positive dis-
placement pump, that operates on a pulsed 12 volt signal.

OPERATION

The charge air cooler circulation pump operates independently of the engine cooling system. The only common link
is the coolant reservoir. The circulation pump is operated by a pulsed 12 volt signal.

ZH

ENGINE

7 - 79

REMOVAL

1. Remove the right front inner fender lining in order

to gain access to the charge air cooler circulation
pump.

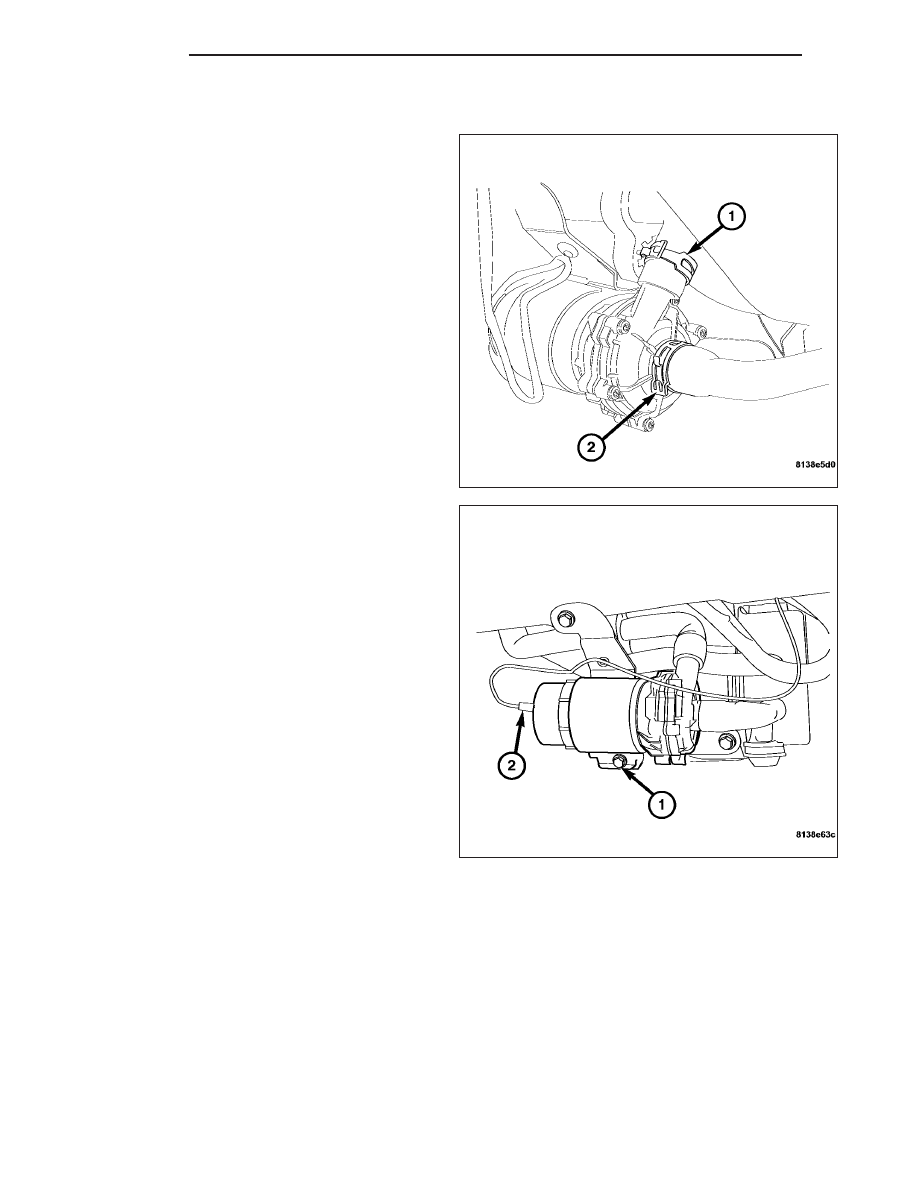

2. Remove the charge air cooler circulation pump inlet

hose (2).

3. Remove the charge air cooler circulation pump out-

let hose (1).

4. Disconnect the charge air cooler circulation pump

harness connector (2).

5. Remove the charge air cooler circulation pump

mounting bolt (1).

6. Remove the charge air cooler circulation pump

from the mounting bracket.

7 - 80

ENGINE

ZH

INSTALLATION

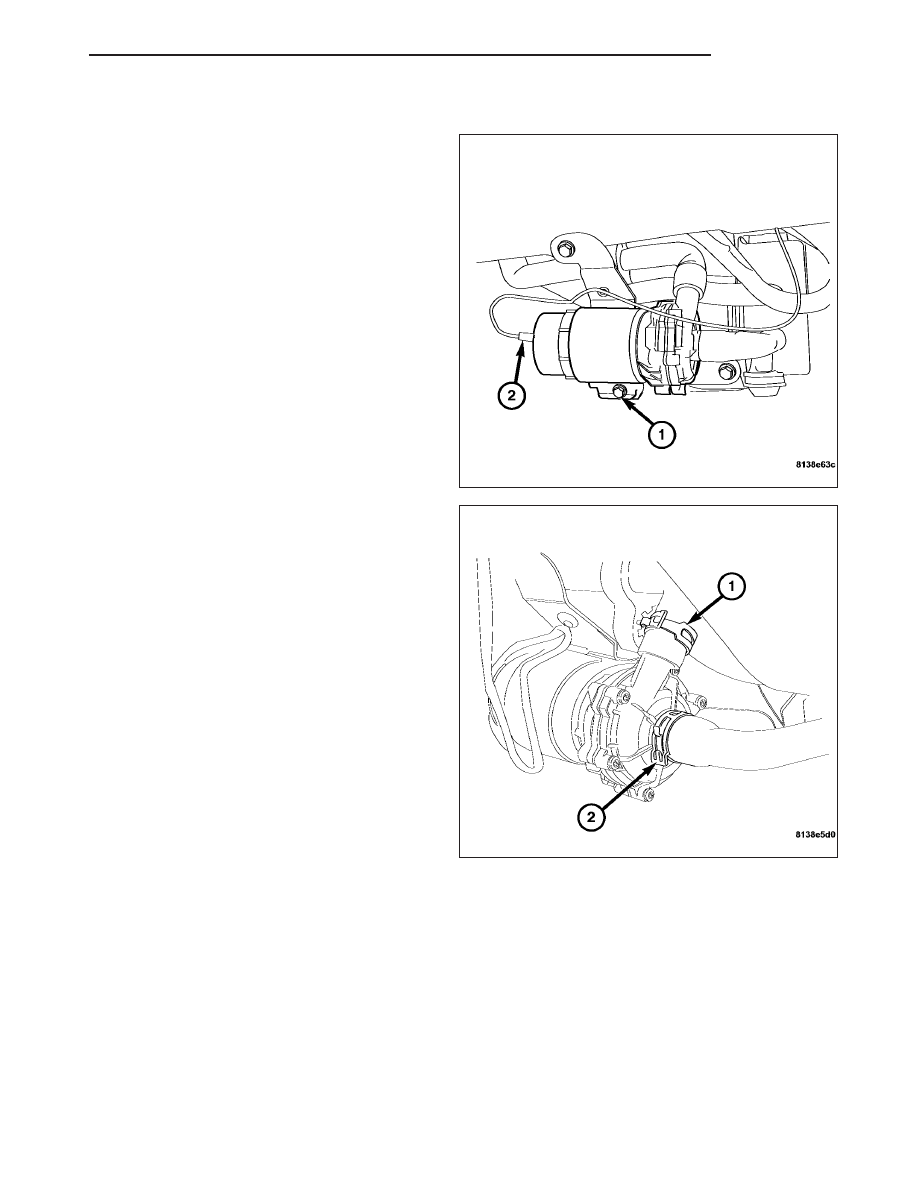

1. Install the charge air cooler circulation pump to the

mounting bracket.

2. Install the charge air cooler circulation pump

mounting bolt (1). Tighten the mounting bolt to 20
N·m (15 ft. lbs.).

3. Reconnect the charge air cooler circulation pump

harness connector (2).

4. Reconnect the charge air cooler circulation pump

inlet hose (2).

5. Reconnect the charge air cooler circulation pump

outlet hose (1).

6. Refill the cooling system. (Refer to 7 - COOLING/

ENGINE/COOLANT - STANDARD PROCEDURE).

7. Start the engine and check for coolant leaks.

8. Install the right side inner fender lining.

9. Recheck the coolant level.

ZH

ENGINE

7 - 81

ACCESSORY DRIVE

TABLE OF CONTENTS

page

page

ACCESSORY DRIVE

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 82

OPERATION

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . 82

OPERATION - SRT

. . . . . . . . . . . . . . . . . . . . 83

DIAGNOSIS AND TESTING

ACCESSORY DRIVE

. . . . . . . . . . . . . . . . . . . 83

SPECIFICATIONS

. . . . . . . . . . . . . . . . . . . . . . . 83

BELT TENSIONER

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 84

REMOVAL - SRT

. . . . . . . . . . . . . . . . . . . . . . 85

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 87

INSTALLATION - SRT

. . . . . . . . . . . . . . . . . . 89

DRIVE BELT

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 91

REMOVAL - SRT

. . . . . . . . . . . . . . . . . . . . . . 92

CLEANING

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

INSPECTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 94

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . 94

INSTALLATION - SRT

. . . . . . . . . . . . . . . . . . 96

IDLER PULLEY

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . 98

REMOVAL - IDLER PULLEY (SRT)

. . . . . . . . 100

REMOVAL - SUPERCHARGER IDLER (SRT)

. 101

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . 103

INSTALLATION - IDLER PULLEY (SRT)

. . . . 105

INSTALLATION - SUPERCHARGER IDLER

(SRT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106

ACCESSORY DRIVE

DESCRIPTION

A single, serpentine style belt drives all of the engine accessories. The accessory drive includes an automatic ten-
sioner, making adjustments unnecessary for the life of the belt.

OPERATION

OPERATION

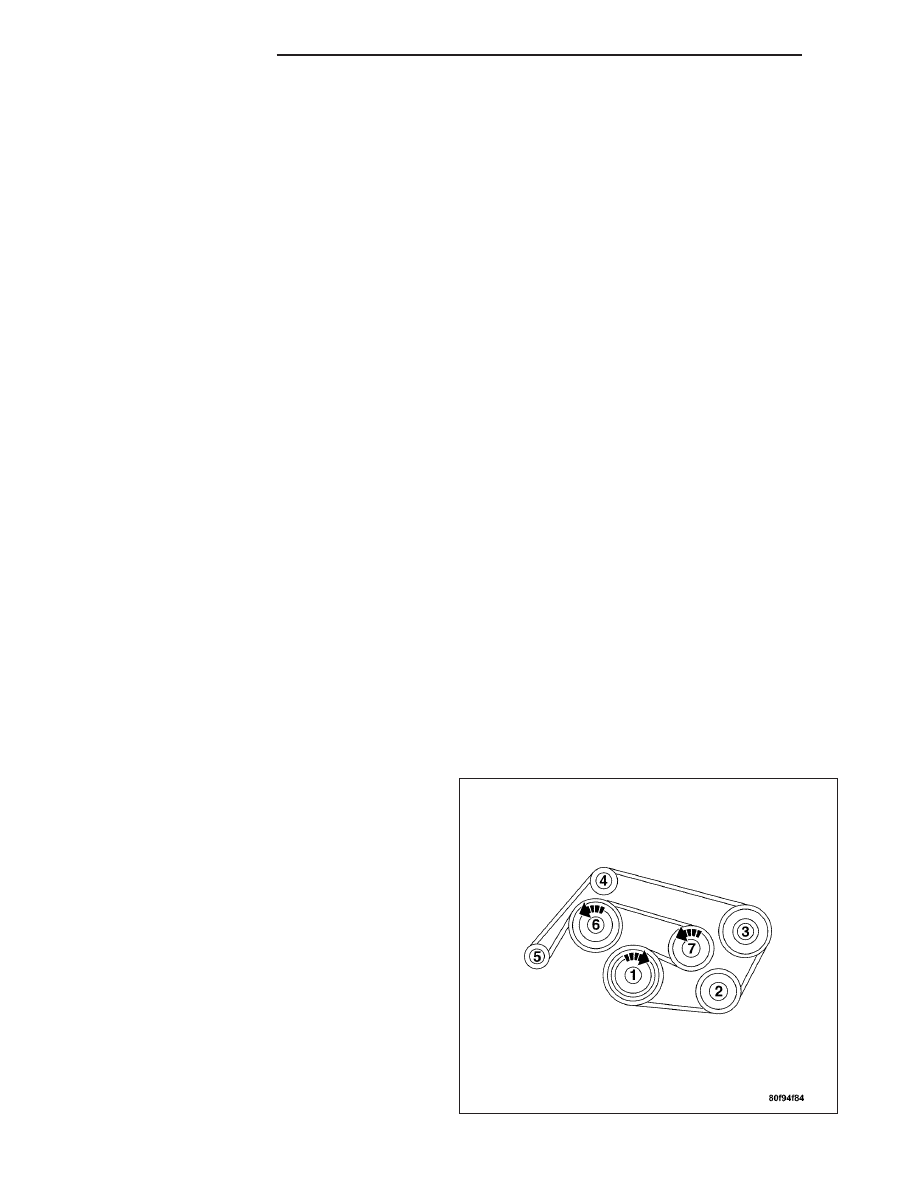

The accessory drive belt provides the link between the
engine crankshaft and the engine accessories. Ten-
sion on the accessory drive belt is maintained by an
automatic belt tensioner.

1. Crankshaft

2. A/C Compressor

3. Power Steering Pump

4. Idler Pulley

5. Generator

6. Water Pump

7. Tensioner
