4. Connect the coolant level sensor harness connec-

tor (2).

5. Connect the small coolant hose (4) from the radia-

tor to the top of the coolant recovery reservoir.

6. Connect the large coolant hose (3) to the bottom of

the coolant recovery reservoir.

7. Refill the cooling system. (Refer to 7 - COOLING/

ENGINE/COOLANT - STANDARD PROCEDURE).

8. Connect the negative battery cable.

9. Start the engine and check for coolant leaks.

10. Recheck the coolant level.

INSTALLATION - SRT

1. Position the coolant recovery reservoir in the

engine compartment.

2. Install the two retaining nuts (2). Tighten the nuts to

5 N·m (44 in. lbs.).

3. Connect the coolant overflow hose (1).

ZH

ENGINE

7 - 31

4. Connect the coolant level sensor harness connec-

tor (2).

5. Connect the small coolant hose (4) from the radia-

tor to the top of the coolant recovery reservoir.

6. Connect the large coolant hose (3) to the bottom of

the coolant recovery reservoir.

7. Connect the charge air cooler coolant hose (2) to

the bottom of the coolant recovery reservoir (1).

8. Refill the cooling system. (Refer to 7 - COOLING/

ENGINE/COOLANT - STANDARD PROCEDURE).

9. Connect the negative battery cable.

10. Start the engine and check for coolant leaks.

11. Recheck the coolant level.

7 - 32

ENGINE

ZH

RADIATOR FAN

REMOVAL

1. Disconnect the negative battery cable.

2. Disconnect the radiator fan harness connector (1).

3. Remove the coolant return hose (1) from the

mounting bracket (2).

ZH

ENGINE

7 - 33

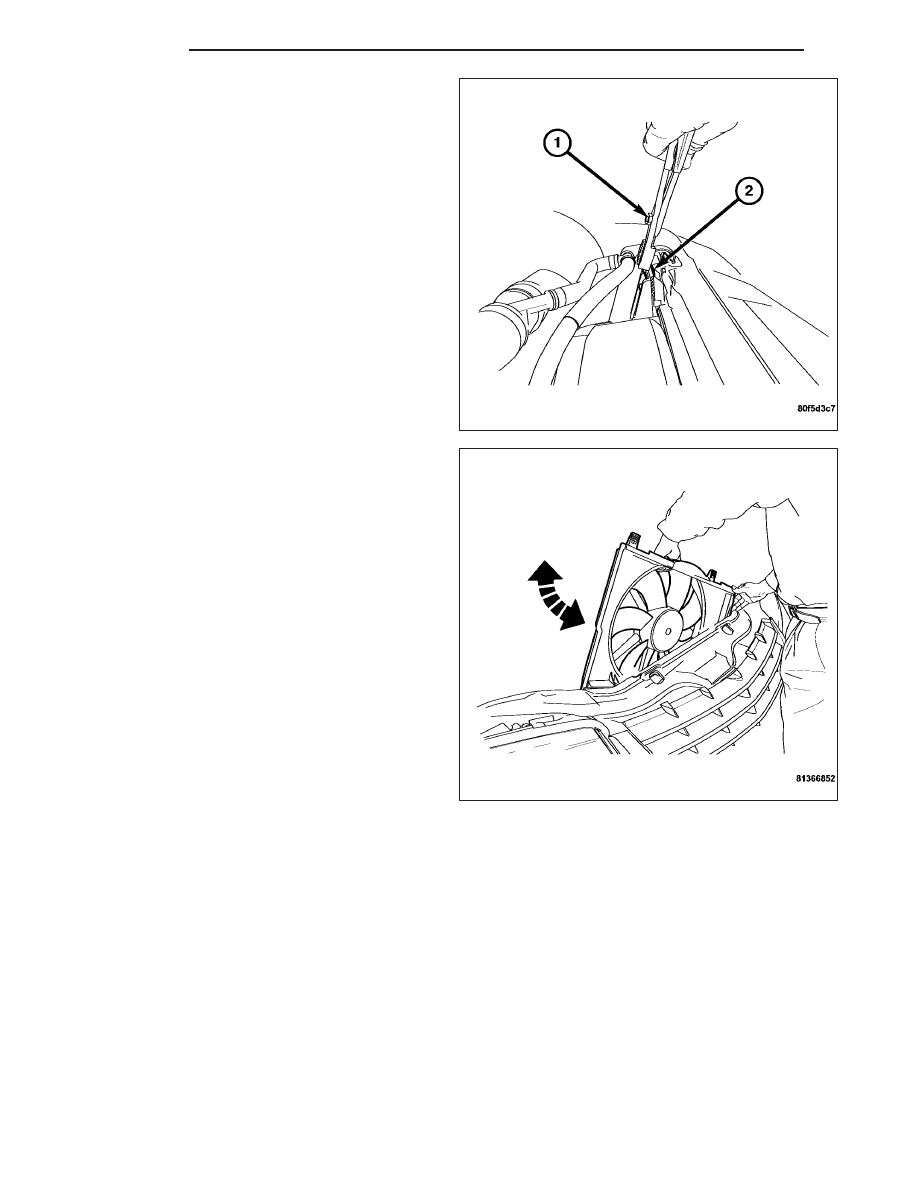

4. Using a suitable tool, grasp the radiator fan hold

down clamps (2) and pull up to remove the clamps
from the mounting holes.

5. Carefully pry the upper radiator hose and return

hoses away from the cooling fan.

6. Gently lift the radiator fan up and out of the vehicle.
