REMOVAL

1. Remove the air cleaner housing. (Refer to 9 - ENGINE/AIR INTAKE SYSTEM/AIR CLEANER HOUSING -

REMOVAL).

2. Partially drain the cooling system. (Refer to 7 - COOLING/ENGINE/COOLANT - STANDARD PROCEDURE).

3. Disconnect the upper radiator hose.

Note: The thermostat housing and the thermostat are serviced as an assembly. The thermostat cannot be
serviced separately.

4.

Remove the thermostat housing retaining bolts and remove the thermostat and housing from the engine.

INSTALLATION

1. Install the thermostat housing with a new O-ring. Tighten the bolts to 10 N·m (89 in. lbs.).

2. Connect the upper radiator hose.

3. Fill the cooling system. (Refer to 7 - COOLING/ENGINE/COOLANT - STANDARD PROCEDURE).

4. Start the engine and check for coolant leaks.

5. Recheck the coolant level and adjust as necessary.

ZH

ENGINE

7 - 27

COOLANT RECOVERY RESERVOIR

OPERATION

The pressure chamber keeps the coolant free of trapped air, provides a volume for expansion and contraction, and
provides a convenient and safe method for checking and adjusting coolant level at atmospheric pressure. It also
provides some reserve coolant to cover minor leaks, evaporation or boiling losses. The overflow chamber allows
coolant recovery in case of an overheat.

REMOVAL

REMOVAL

1. Disconnect the negative battery cable.

2. Partially drain the cooling system. (Refer to 7 -

COOLING/ENGINE/COOLANT - STANDARD PRO-
CEDURE).

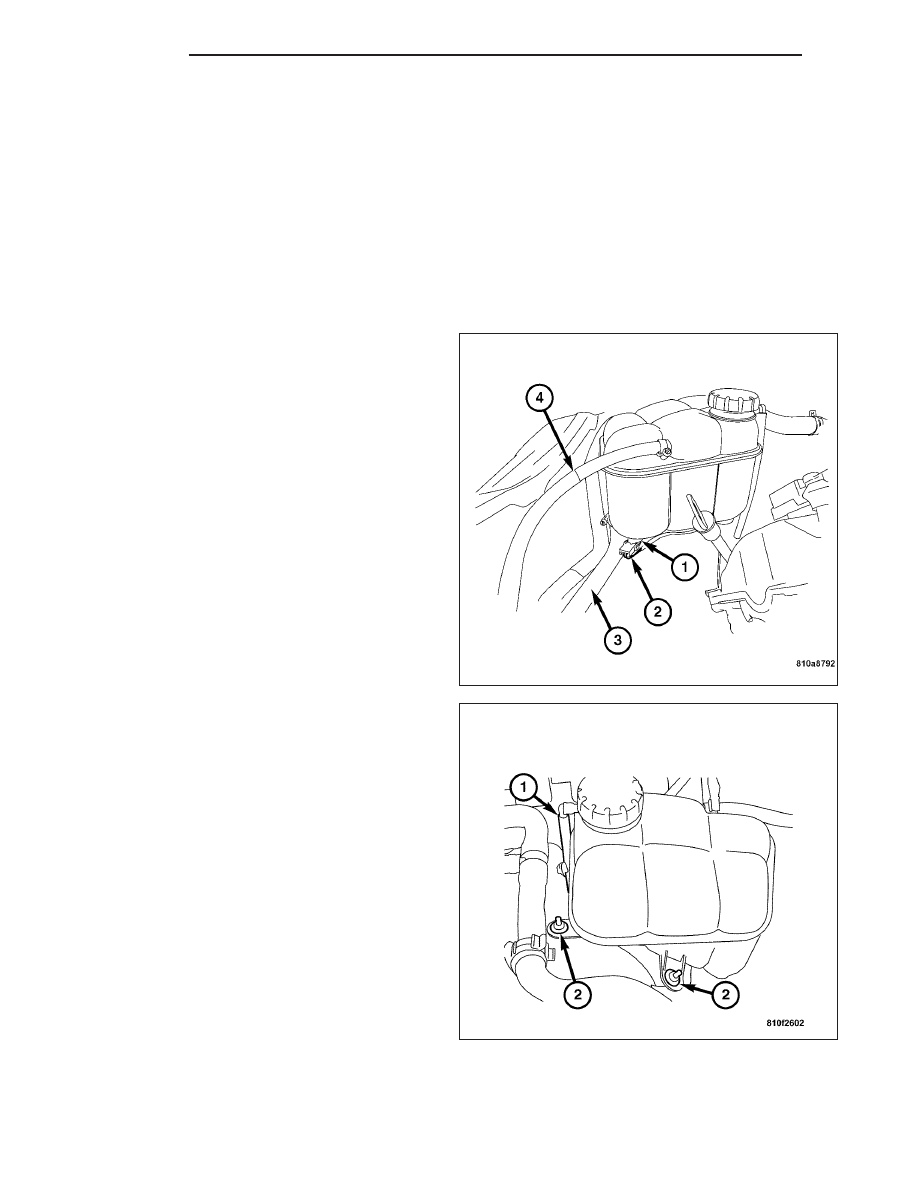

3. Disconnect the small coolant hose at the coolant

recovery reservoir (4).

4. Disconnect the large coolant hose at the bottom of

the coolant recovery reservoir (3).

5. Disconnect the coolant level sensor harness con-

nector (2) at the coolant recovery reservoir.

6. Disconnect the coolant overflow hose (1).

7. Remove the two retaining nuts (2) and lift the cool-

ant

recovery

reservoir

from

the

engine

compartment.

7 - 28

ENGINE

ZH

REMOVAL - SRT

1. Disconnect the negative battery cable.

2. Partially drain the cooling system. (Refer to 7 -

COOLING/ENGINE/COOLANT - STANDARD PRO-
CEDURE).

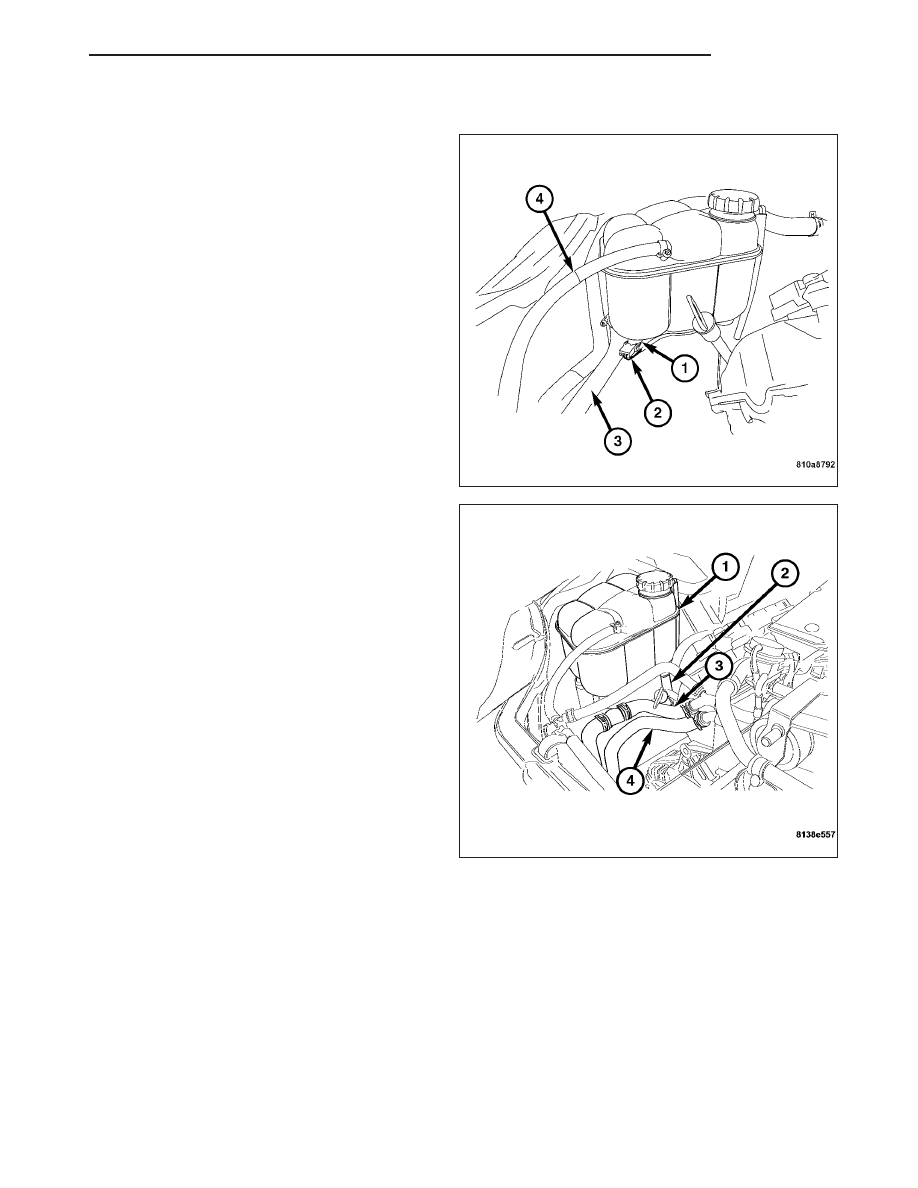

3. Disconnect the small coolant hose at the coolant

recovery reservoir (4).

4. Disconnect the large coolant hose at the bottom of

the coolant recovery reservoir (3).

5. Disconnect the coolant level sensor harness con-

nector (2) at the coolant recovery reservoir.

6. Disconnect the charge air cooler coolant hose (2)

from the coolant recovery reservoir (1).

ZH

ENGINE

7 - 29

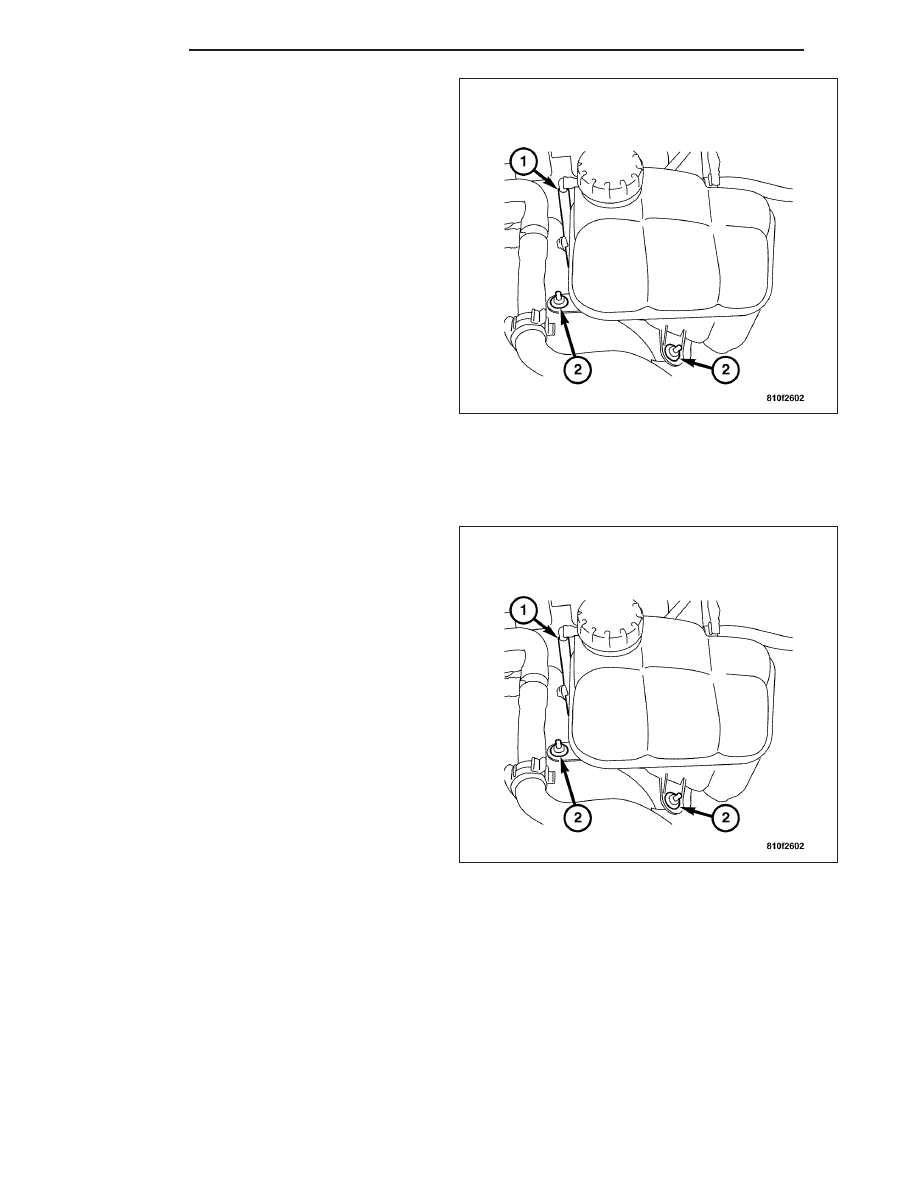

7. Disconnect the coolant overflow hose (1).

8. Remove the two retaining nuts (2) and lift the cool-

ant

recovery

reservoir

from

the

engine

compartment.

INSTALLATION

INSTALLATION

1. Position the coolant recovery reservoir in the

engine compartment.

2. Install the two retaining nuts (2). Tighten the nuts to

5 N·m (44 in. lbs.).

3. Connect the coolant overflow hose (1).

7 - 30

ENGINE

ZH
