INSTALLATION

Note: Lightly lubricate the two locating studs on
the bottom of the radiator fan prior to installation.

1. Gently lower the radiator fan into the vehicle.

2. Carefully pry the upper radiator hose and return

hoses away from the cooling fan.

3. Install the radiator fan locating studs (1) into the

lower rubber mounts.

ZH

ENGINE

7 - 35

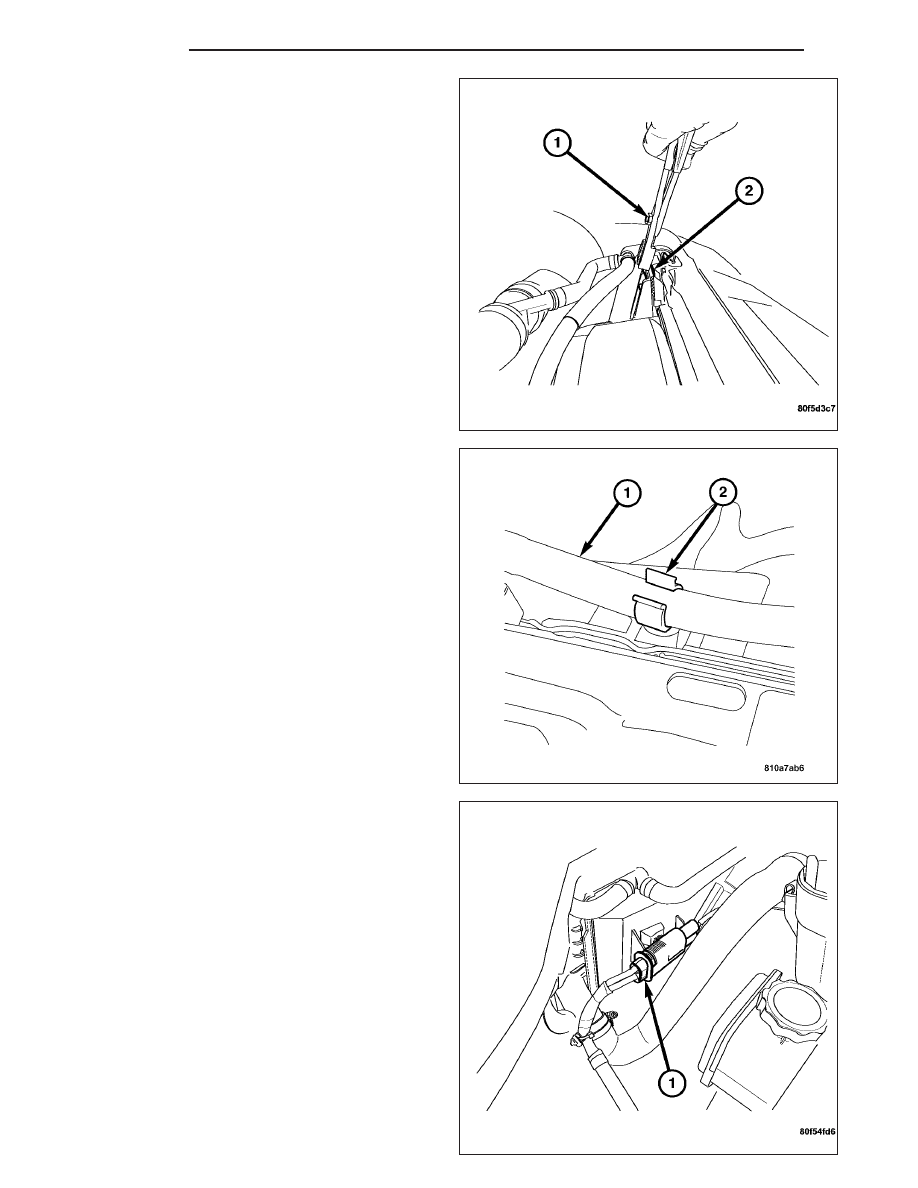

4. Install the radiator fan hold down clamps (1). .

5. Route the coolant return hose (1) through the

bracket (2) on the radiator fan.

6. Connect the radiator fan harness connector (1).

7. Connect the negative battery cable.

7 - 36

ENGINE

ZH

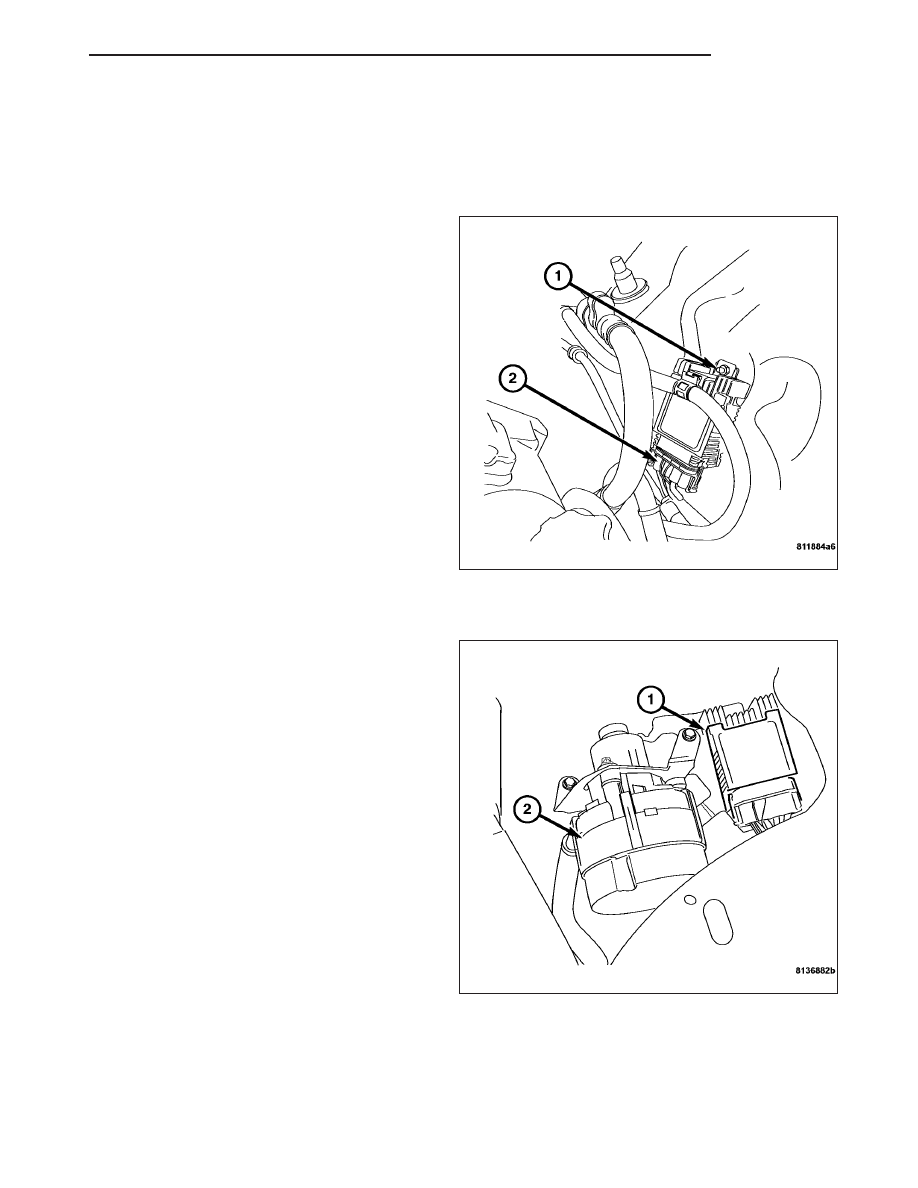

RADIATOR FAN CONTROL MODULE

REMOVAL

REMOVAL

1. Disconnect the negative battery cable.

2. Disconnect the radiator fan control module harness

connector (2).

3. Remove the retaining nuts at the top and bottom of

the cooling fan module (1).

4. Remove the cooling fan module from the engine

compartment.

REMOVAL - SRT

1. Disconnect the negative battery cable.

2. Disconnect the radiator fan control module harness

connector located next to the air pump in the left
front of the vehicle.

3. Remove the retaining nuts at the top and bottom of

the cooling fan module (1).

4. Remove the cooling fan module from the engine

compartment.

ZH

ENGINE

7 - 37

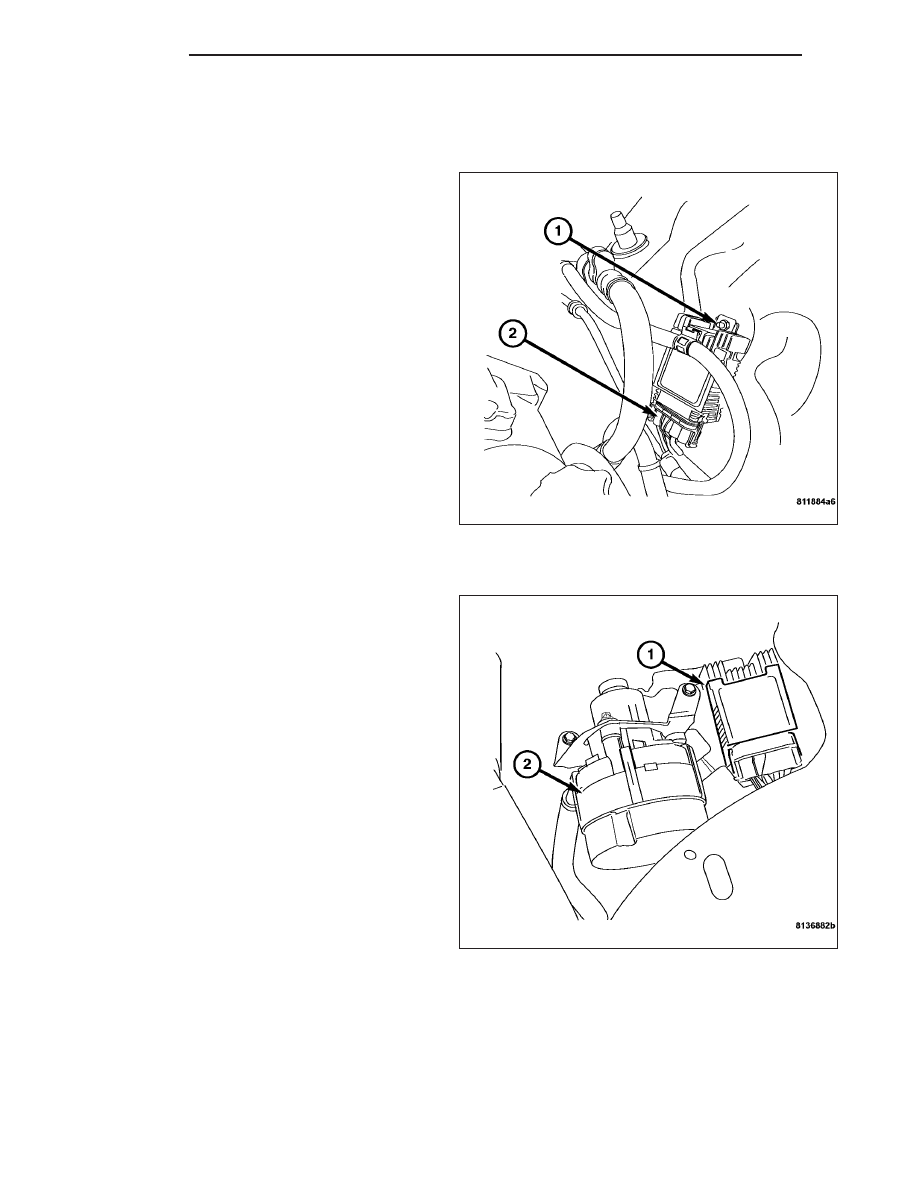

INSTALLATION

INSTALLATION

1. Position the radiator fan control module on the

inner fender well studs.

2. Install the upper and lower retaining nuts. Tighten

the nuts to 10 N·m (89 in. lbs.).

3. Connect the radiator fan control module harness

connector.

4. Connect the negative battery cable.

INSTALLATION - SRT

1. Position the radiator fan control module (1) on the

inner fender well studs next to the air pump (2).

2. Install the upper and lower retaining nuts. Tighten

the nuts to 10 N·m (89 in. lbs.).

3. Connect the radiator fan control module (1) har-

ness connector.

4. Connect the negative battery cable.
