*RADIATOR COOLING FAN INOPERATIVE (CONTINUED)

POSSIBLE CAUSES

FUSED B(+) CIRCUIT OPEN

GROUND CIRCUIT OPEN

RADIATOR FAN CONTROL MODULE OUTPUT CIRCUIT OPEN

RADIATOR FAN CONTROL MODULE GROUND CIRCUIT OPEN

RADIATOR FAN CONTROL CIRCUIT OPEN

RADIATOR FAN CONTROL MODULE

RADIATOR FAN MOTOR

POWERTRAIN CONTROL MODULE

For a complete Radiator Cooling Fan Circuit Diagram, (Refer to 7 - COOLING - SCHEMATICS AND DIAGRAMS).

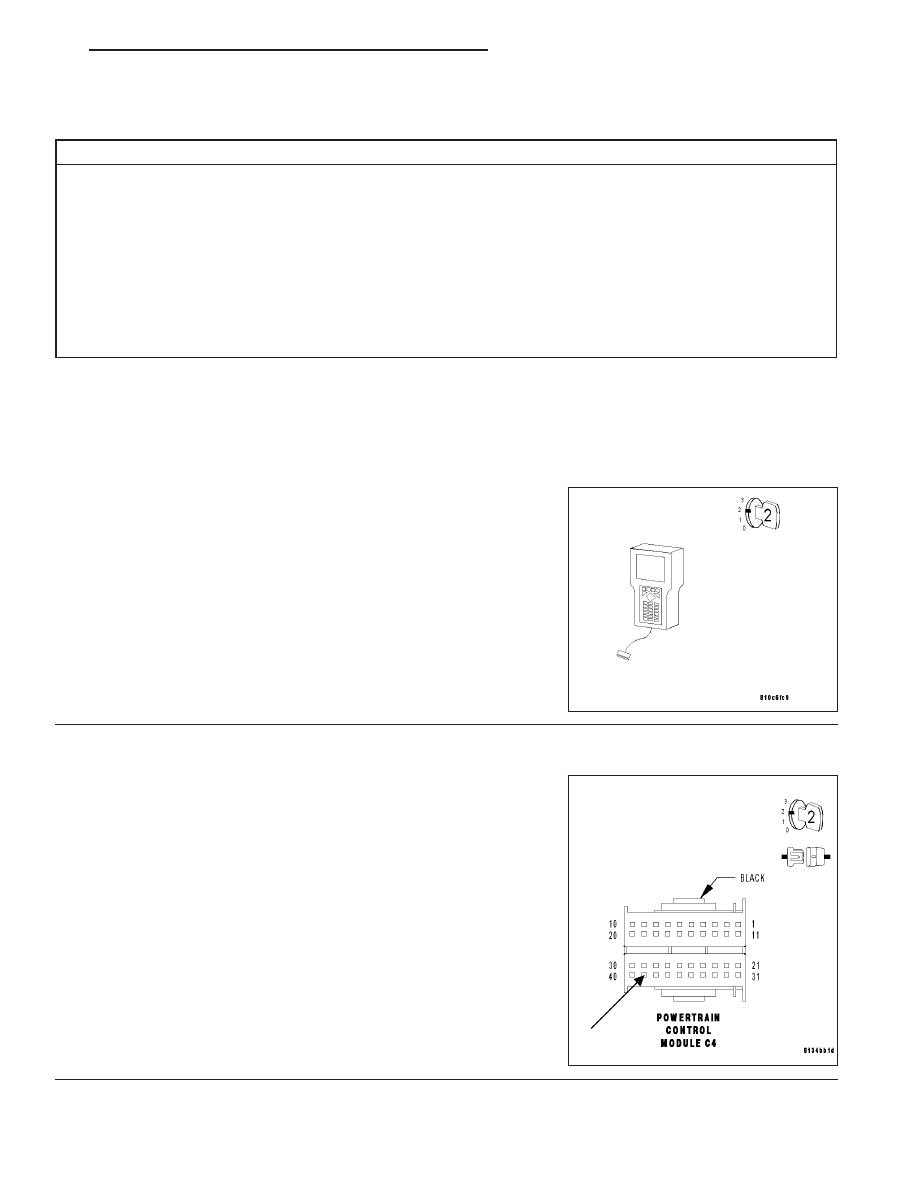

Diagnostic Test

1.

ACTUATE RADIATOR COOLING FAN WITH DRB III

T

Turn the ignition on.

With the DRB III

T

, actuate the Radiator Cooling Fan.

Is the Radiator Cooling Fan operating?

Yes

>> Replace the Powertrain Control Module. (Refer to 8 -

ELECTRICAL/ELECTRONIC CONTROL MODULES/POW-
ERTRAIN CONTROL MODULE - REMOVAL)

Perform POWERTRAIN VERIFICATION TEST - VER 3.

No

>> Go to 2

2.

CHECKING THE PCM FOR AN OPEN

Turn the ignition off.

Disconnect the Powertrain Control Module C4 harness connector.

Note: Check connectors — Clean/repair as necessary.
Turn the ignition on.

Connect a jumper wire between ground and the Radiator Fan Control
circuit at cavity 39 of the PCM C4 harness connector.

Is the Radiator Cooling Fan operating?

Yes

>> Replace the Powertrain Control Module. (Refer to 8 -

ELECTRICAL/ELECTRONIC CONTROL MODULES/POW-
ERTRAIN CONTROL MODULE - REMOVAL)

Perform POWERTRAIN VERIFICATION TEST - VER 3.

No

>> Go to 3
