4. Install the driver side upper instrument panel (1)

(Refer to 23 - BODY/INSTRUMENT PANEL/IN-
STRUMENT PANEL ASSEMBLY - INSTALLATION).

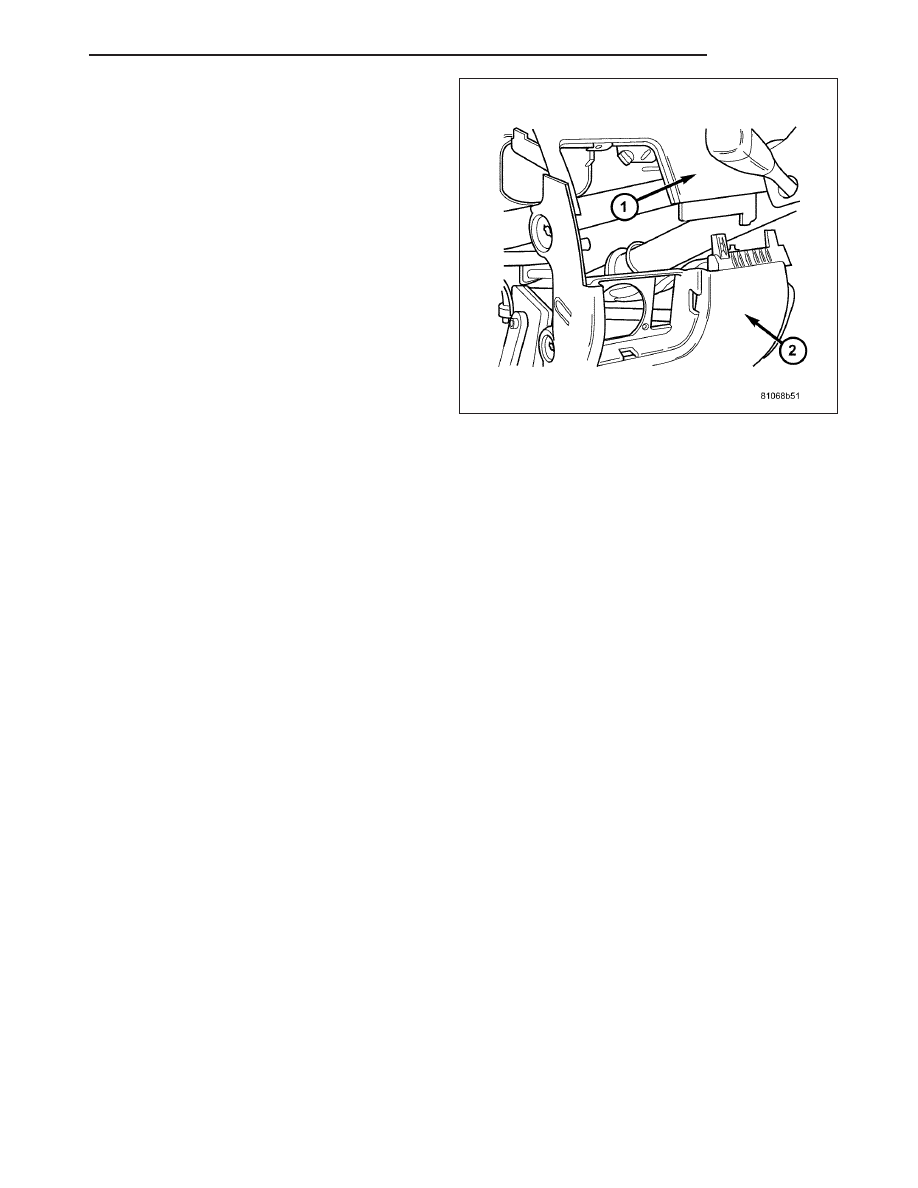

5. Install the driver side lower instrument panel (Refer

to

23

-

BODY/INSTRUMENT PANEL/INSTRU-

MENT PANEL ASSEMBLY - INSTALLATION).

ZH

CLUTCH

6 - 25

COOLING

TABLE OF CONTENTS

page

page

COOLING - ELECTRICAL DIAGNOSTICS . . . . . . . . 1

COOLING - SERVICE INFORMATION . . . . . . . . . . 12

COOLING - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

COOLING - ELECTRICAL DIAGNOSTICS

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

DIAGNOSIS AND TESTING

*RADIATOR COOLING FAN INOPERATIVE

. . . 2

*RADIATOR COOLING FAN ALWAYS ON

. . . . . 7

POWERTRAIN VERIFICATION TEST –

VER 3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

SCHEMATICS AND DIAGRAMS

. . . . . . . . . . . . . 11

COOLING - ELECTRICAL DIAGNOSTICS

DESCRIPTION

The Radiator Cooling Fan System is comprised of the Radiator Fan Control Module, Powertrain Control Module,
and the Radiator Fan Motor. The Radiator Fan Control Module acts as the “relay” for the cooling fan circuit. The
module is mounted to the inner fender. The Powertrain Control Module acts as the “input” to the module to com-
mand the fan operation. The radiator cooling fan is made up of a multiple bladed fan. The cooling fan motor is a
high speed DC type.

OPERATION

The Radiator Cooling Fan is designed to keep the cooling system operating at a set temperature. The cooling fan
operates when the engine coolant temperature exceeds 106 degrees Celsius or when the A/C has been requested
on. The Powertrain Control Module sends an input to the Radiator Fan Control Module to activate the cooling fan.
The Radiator Fan Control Module receives voltage from Fuse 2 (50 amp) in the Engine Fuse Block. The Radiator
Fan Control Module is grounded through G100.

DIAGNOSIS AND TESTING

ZH

COOLING

7 - 1

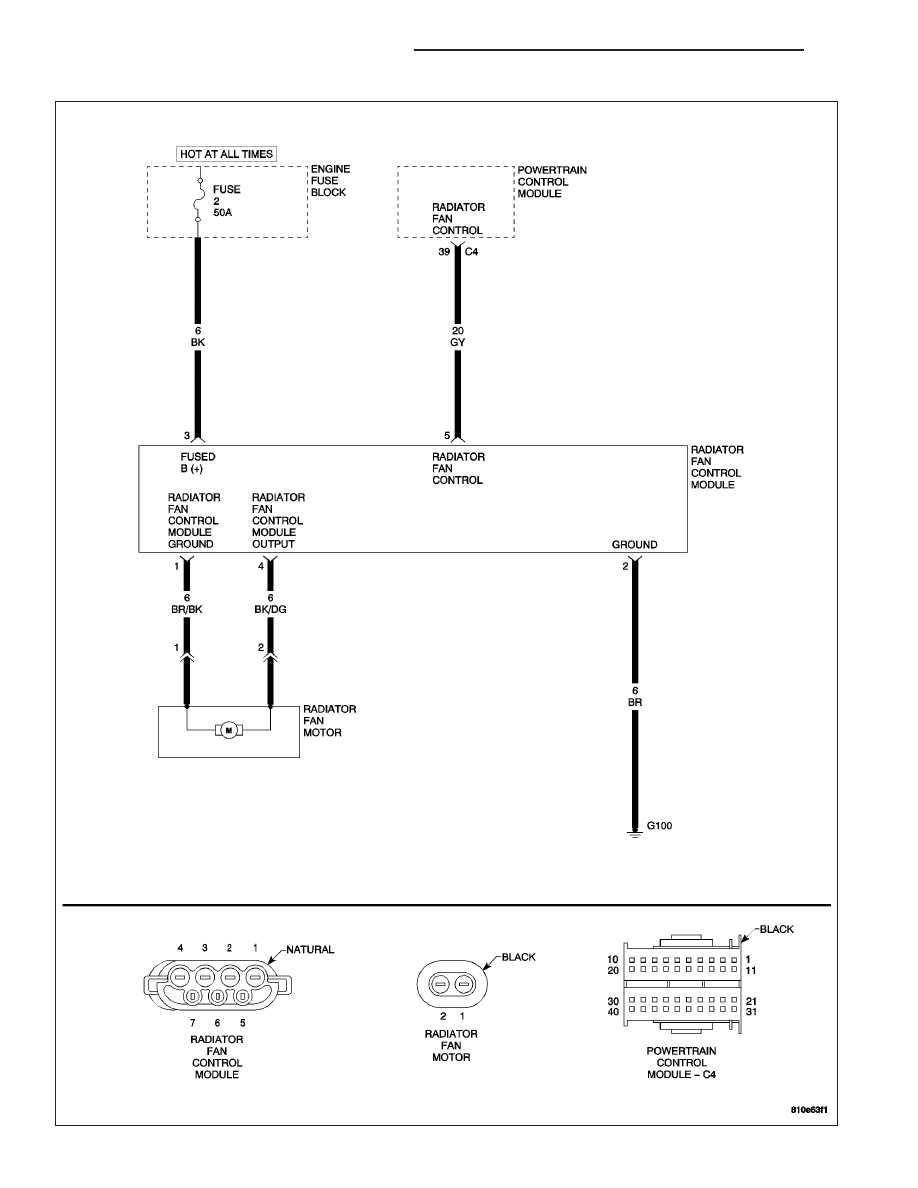

*RADIATOR COOLING FAN INOPERATIVE

7 - 2

COOLING - ELECTRICAL DIAGNOSTICS

ZH
