Chrysler Crossfire. Manual - part 1024

SWITCHOVER SOLENOID

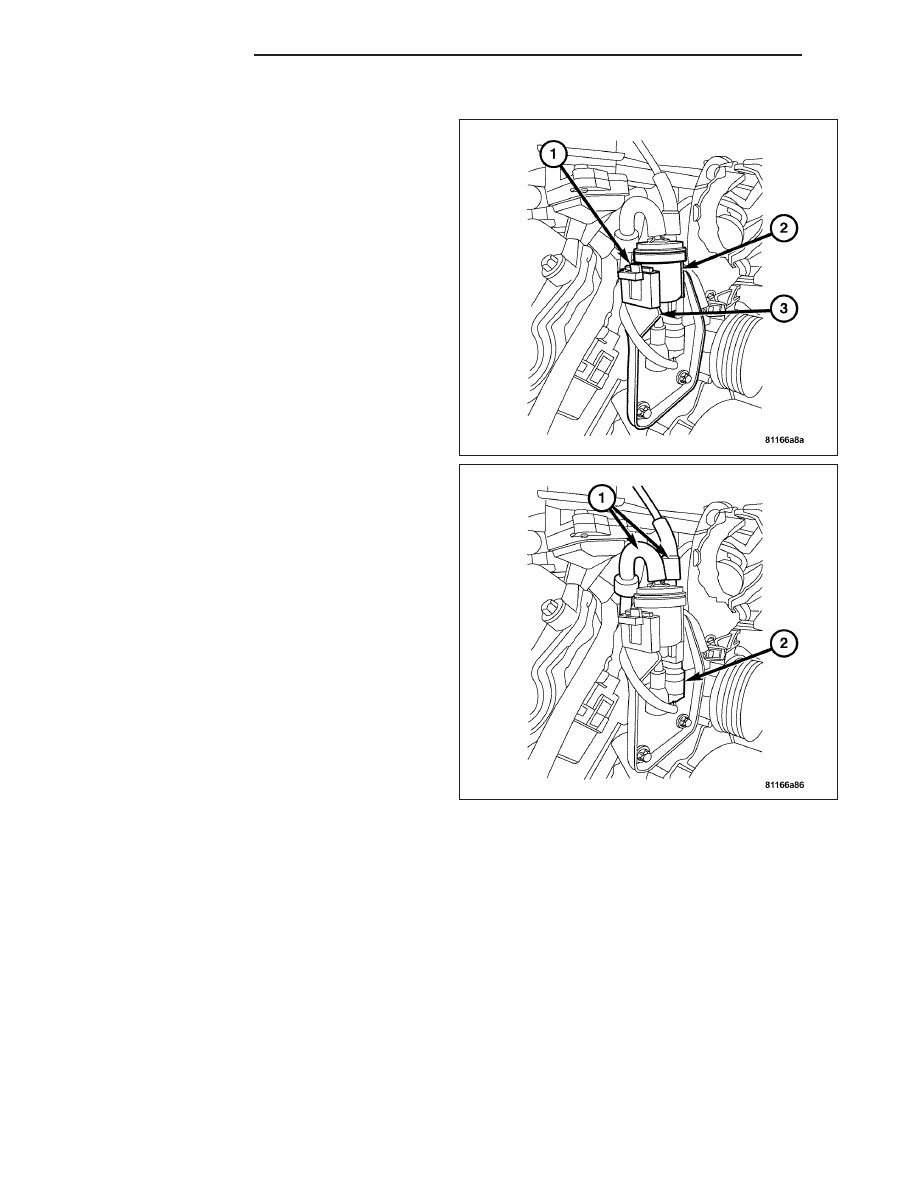

REMOVAL

1. Disconnect the negative battery cable.

2. Remove the air cleaner housing.

3. Disconnect the air pump switchover solenoid har-

ness connector (2).

4. Disconnect the vacuum lines (1).

5. Pull the air pump switchover solenoid locking tab

(1) away from air pump switchover solenoid (2).

6. Remove the air pump switchover solenoid (2) from

air pump switchover solenoid retaining bracket (3).

ZH

AIR INJECTION

25 - 35

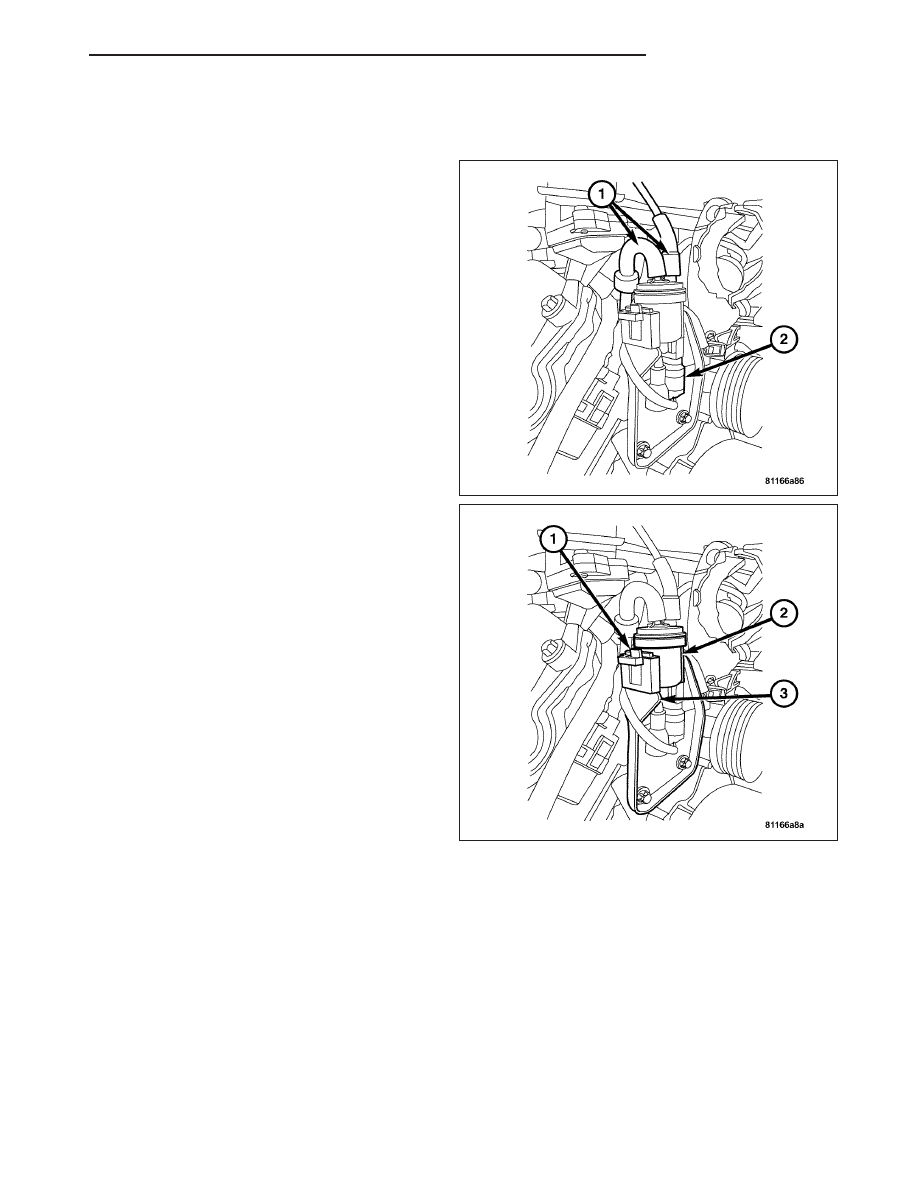

INSTALLATION

1. Position the air pump switchover solenoid (2)

above air pump switchover solenoid mounting
bracket (3) and lower until air pump switchover
solenoid locking tab (1) snaps into place.

2. Connect the vacuum lines (1).

3. Connect the air pump switchover solenoid harness

connector (2).

4. Install the air cleaner housing.

5. Connect the negative battery cable.

25 - 36

AIR INJECTION

ZH

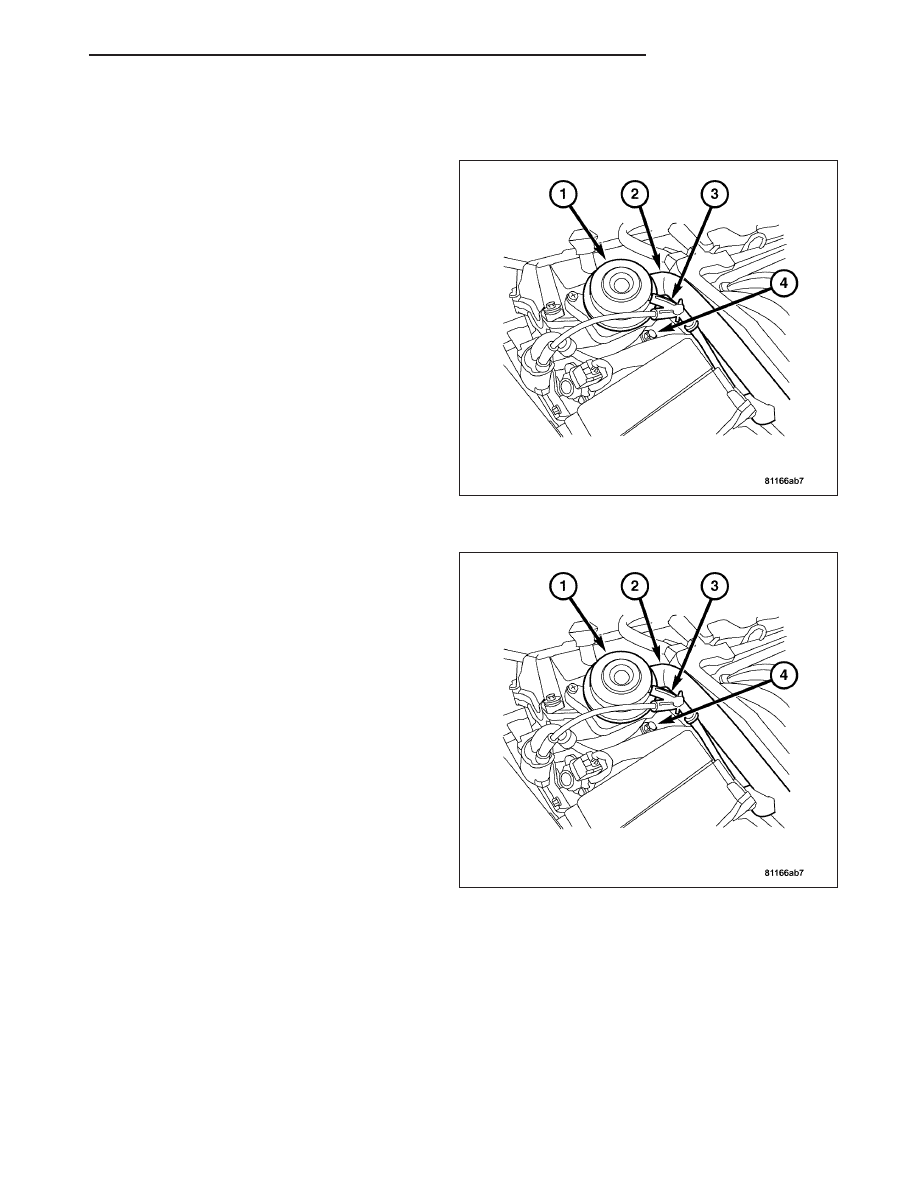

SWITCHOVER VALVE

REMOVAL

1. Disconnect the negative battery cable.

2. Remove the air cleaner housing.

3. Disconnect the vacuum line (3).

4. Disconnect the air pump switchover tube (2).

5. Remove the air pump switchover valve retaining

bolt (4).

6. Remove the air pump switchover valve (1) discard

the old gasket.

INSTALLATION

1. Position the new gasket between intake manifold

and air pump switchover valve (1).

2. Install the retaining bolt (4). Tighten bolt to 20 N·m

(177 in. lbs.).

3. Connect the vacuum line (3).

4. Connect the air pump switchover tube (2).

5. Install the air cleaner housing.

6. Connect the negative battery cable.

ZH

AIR INJECTION

25 - 37

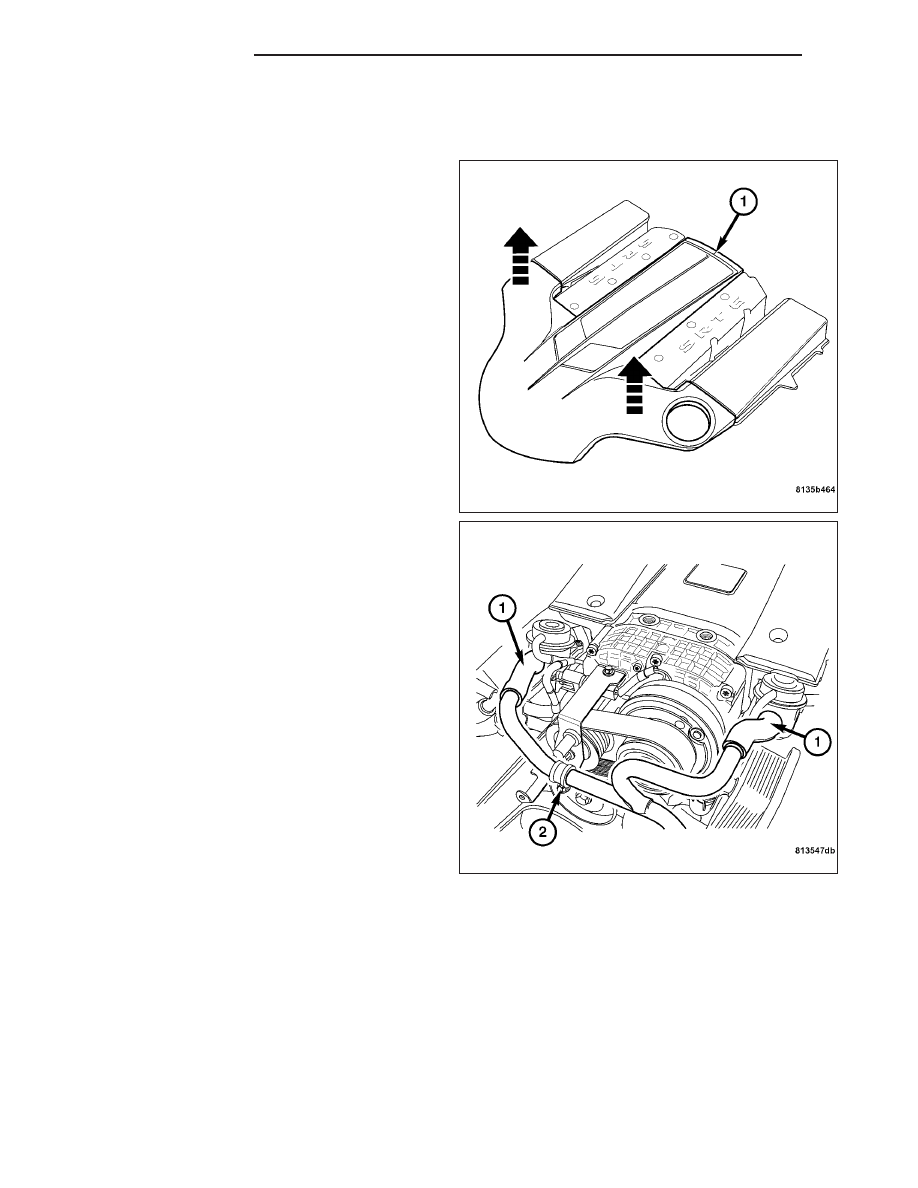

AIR PUMP TUBE

REMOVAL - SRT

1. Remove the engine cover. Grasp both of the cor-

ners of the front engine cover and pull up firmly.

2. Remove the air pump tube assembly retaining bolts

(2).

3. Disconnect the air pump tubes (1) from the air

pump and solenoids.

4. Remove the air pump tube assembly from the

engine.

25 - 38

AIR INJECTION

ZH
