AIR PUMP

REMOVAL

REMOVAL

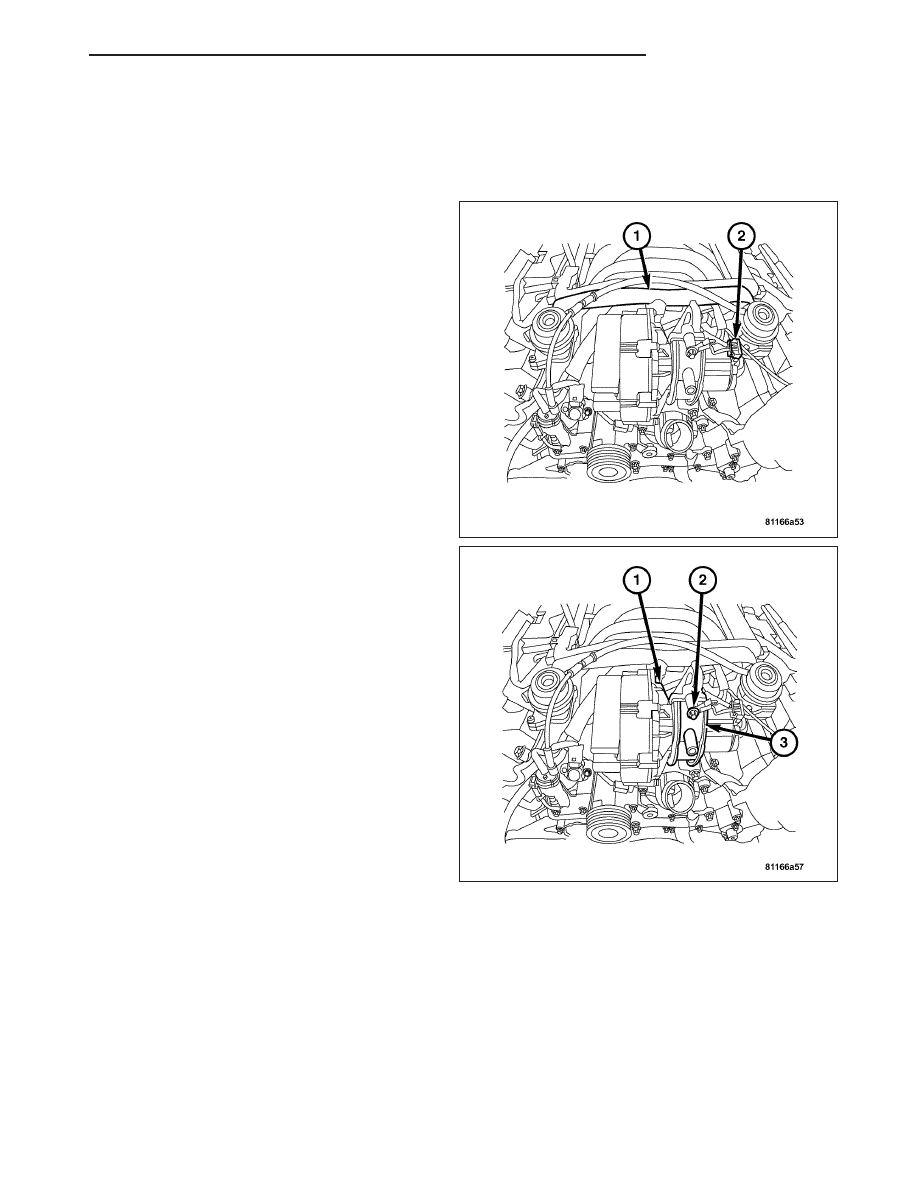

1. Disconnect the negative battery cable.

2. Remove the air cleaner housing.

3. Disconnect the air pump switchover tube (1).

4. Disconnect the air pump harness connector (2).

5. Remove the air pump retaining bolt (2).

6. Remove the air pump (1) from the air pump retain-

ing bracket (3).

ZH

AIR INJECTION

25 - 31

REMOVAL - SRT

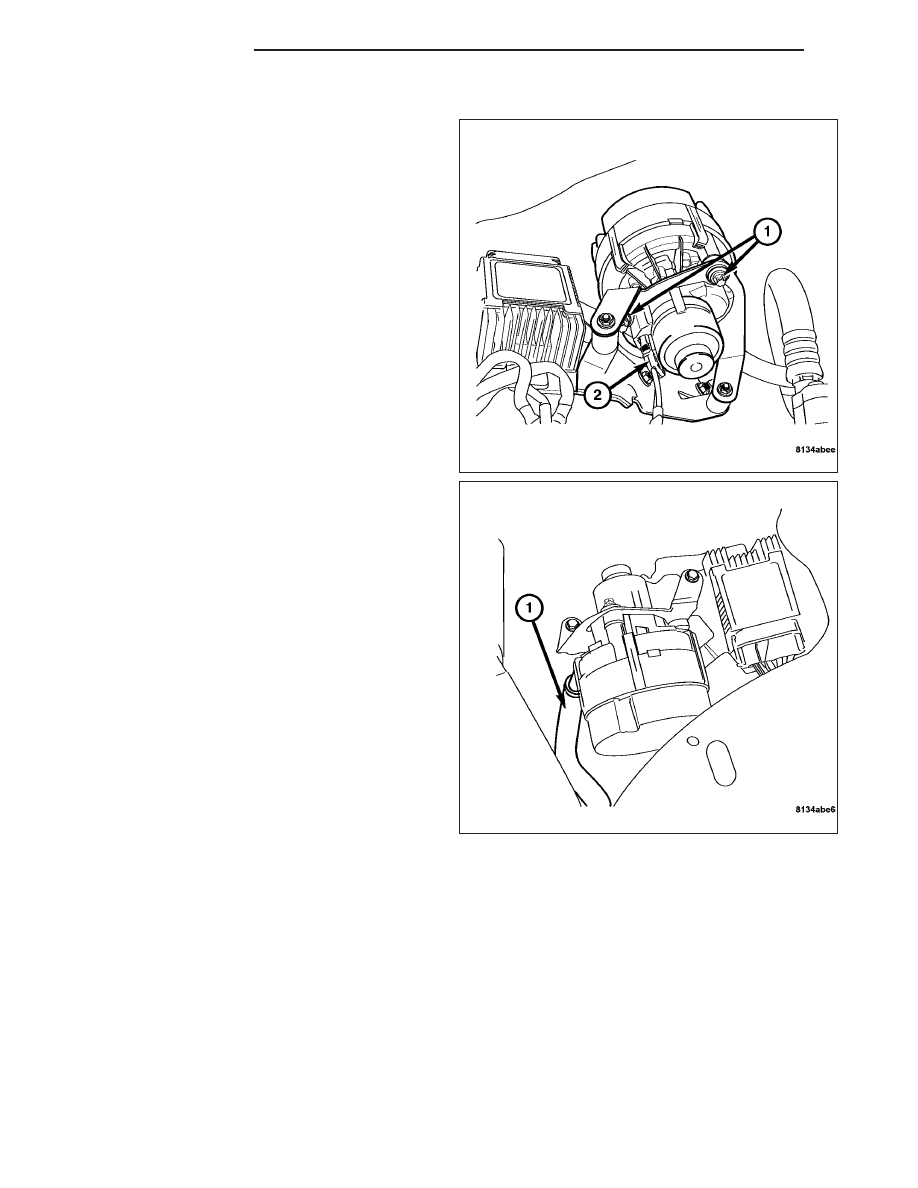

1. Disconnect the negative battery cable.

2. Disconnect the air pump tube assembly (1) from

the air pump.

3. Disconnect the air pump harness connector (2).

4. Remove the air pump retaining nuts (1).

5. Remove air pump from air pump mounting bracket.

25 - 32

AIR INJECTION

ZH

INSTALLATION

INSTALLATION

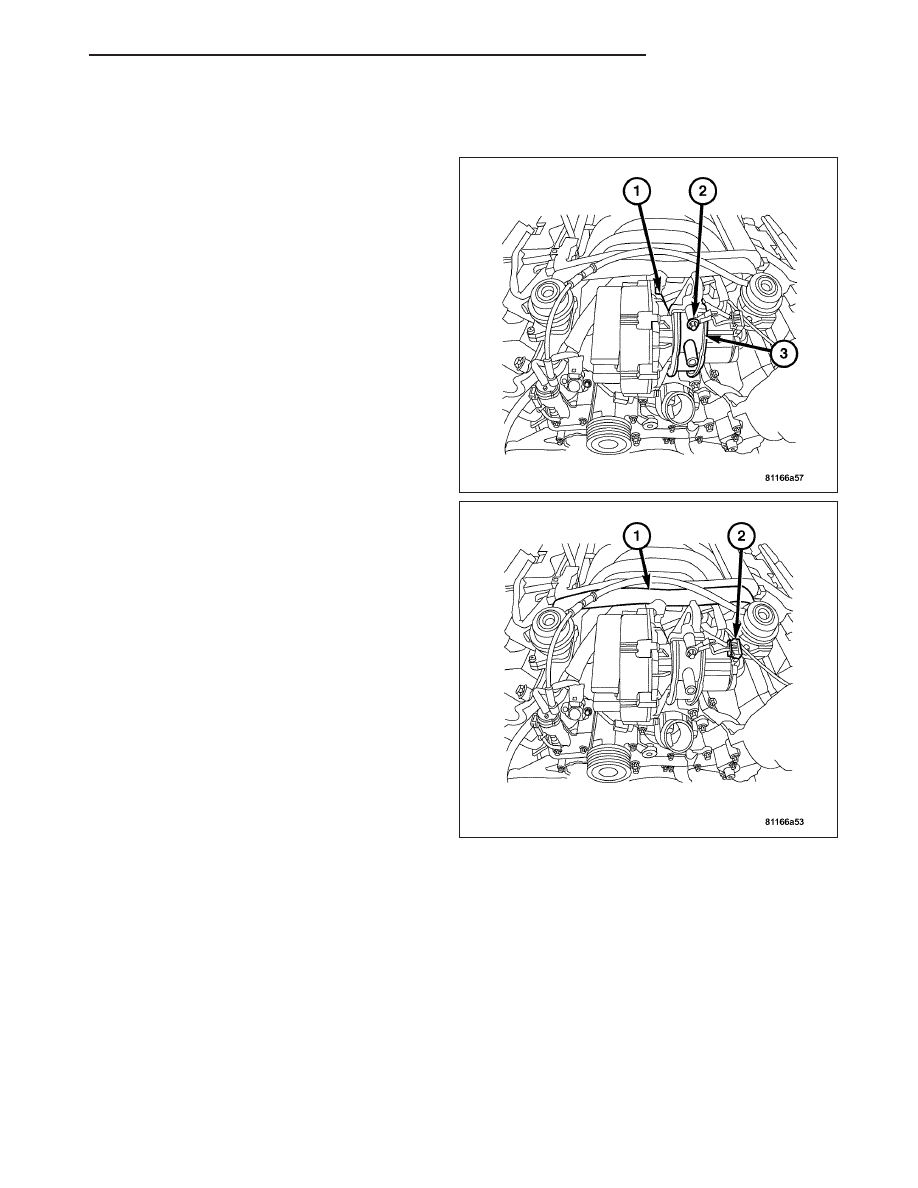

1. Position the air pump (1) into the air pump retain-

ing bracket (3).

2. Install the air pump retaining bolt (2). Tighten bolt

to 20 N·m (177 in. lbs.).

3. Connect the air pump harness connector (2).

4. Connect the air pump switchover tube (1).

5. Install the air cleaner housing.

6. Connect the negative battery cable.

ZH

AIR INJECTION

25 - 33

INSTALLATION - SRT

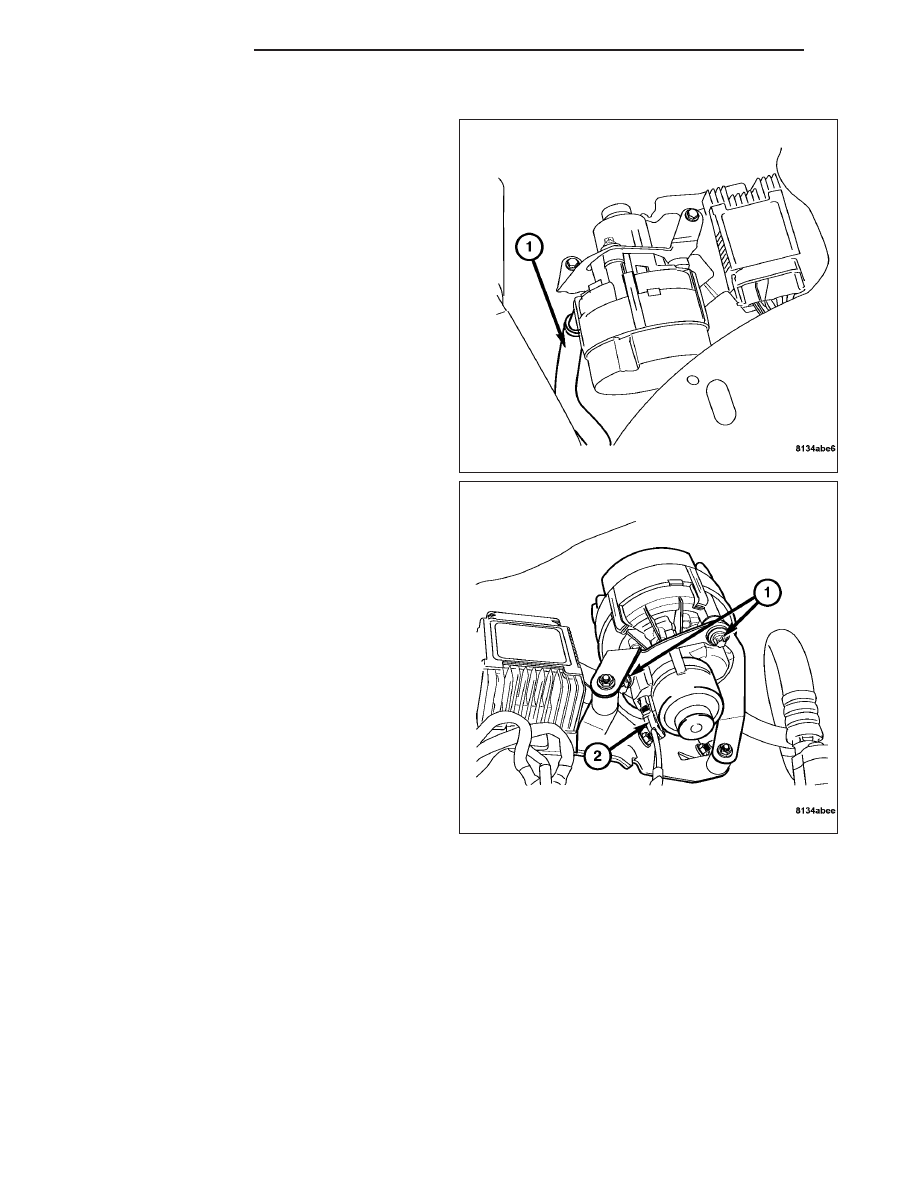

1. Install air pump to the air pump mounting bracket.

2. Install the air pump retaining nuts (1). Tighten nuts

to 7 N·m (62 in. lbs.).

3. Connect the air pump harness connector (2).

4. Connect the air pump tube assembly (1) to the air

pump.

5. Connect the negative battery cable.
