EXHAUST GAS RECIRCULATION

TABLE OF CONTENTS

page

page

EXHAUST GAS RECIRCULATION

SPECIFICATIONS - TORQUE

. . . . . . . . . . . . . . 23

SOLENOID

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 24

TUBE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 25

VALVE

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 26

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 26

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 27

EXHAUST GAS RECIRCULATION

SPECIFICATIONS - TORQUE

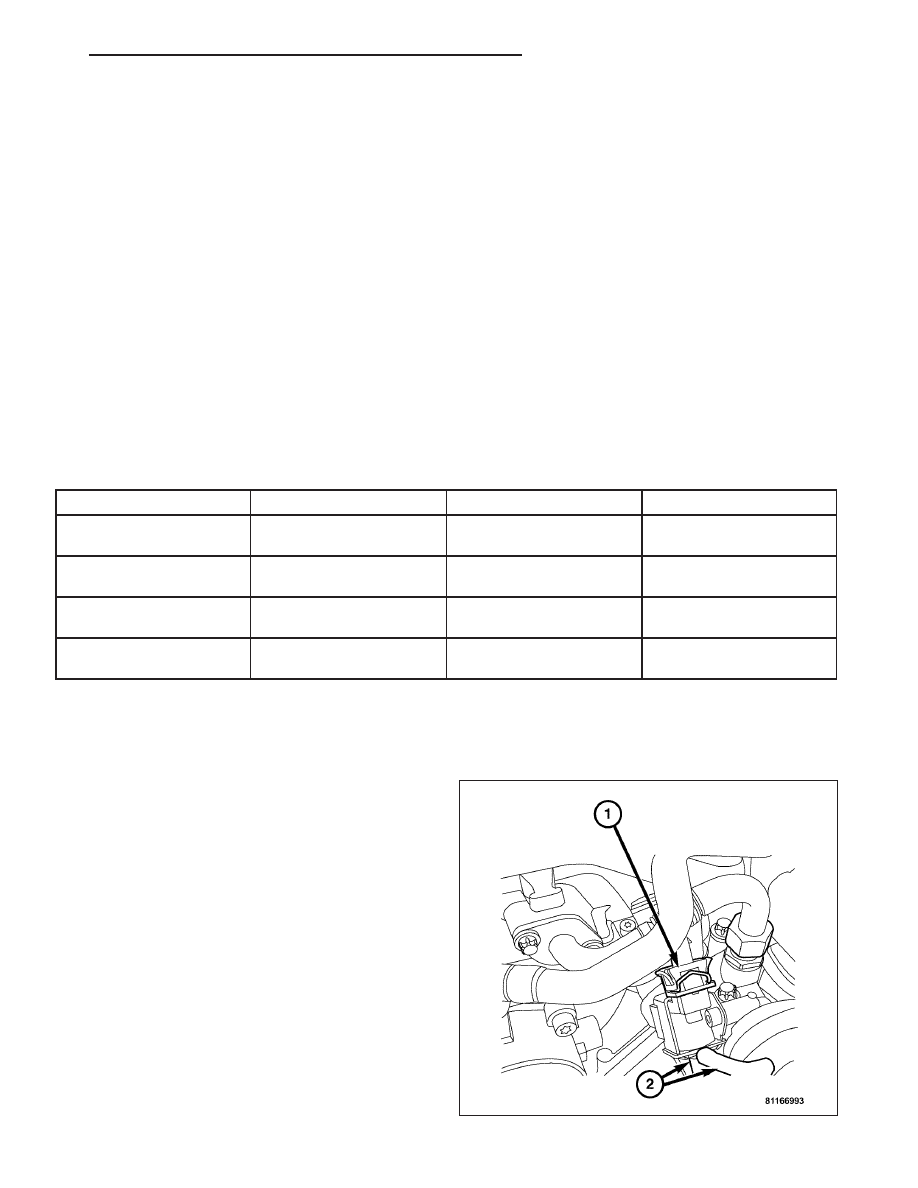

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

EGR VALVE TO

CYLINDER HEAD

31

23

275

EGR TUBE TO EGR

VALVE

11

—

95

EGR TUBE TO INTAKE

MANIFOLD

11

—

95

EGR SOLENOID TO EGR

VALVE

11

—

95

SOLENOID

REMOVAL

1. Disconnect the negative battery cable.

2. Remove the air cleaner housing.

3. Disconnect the solenoid harness connector (1).

4. Disconnect the solenoid vacuum lines (2).

ZH

EXHAUST GAS RECIRCULATION

25 - 23

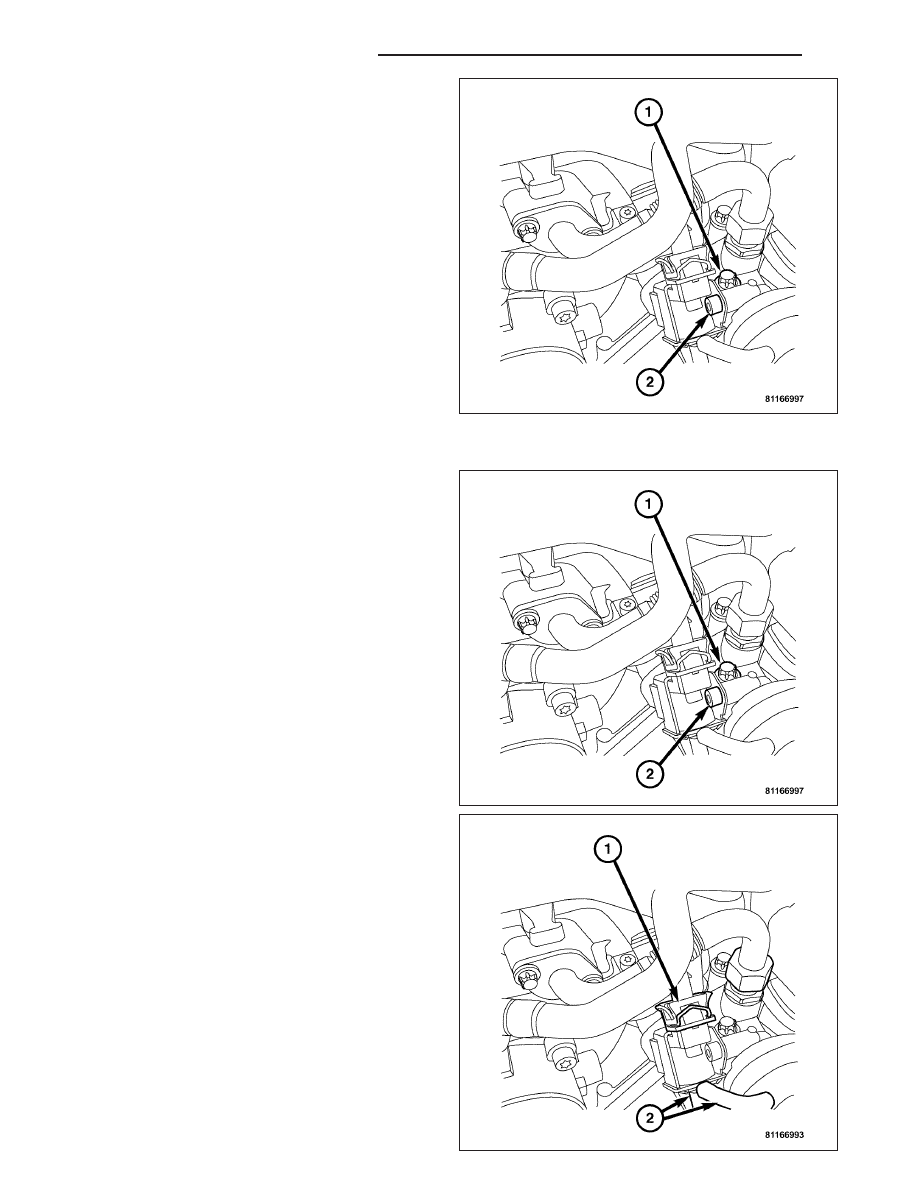

5. Remove the solenoid to valve mounting bolt (2).

6. Remove the valve to cylinder head mounting bolt

(1).

7. Clean the gasket surfaces. Discard the old gasket.

8. Clean the EGR passages as necessary.

INSTALLATION

1. Position the solenoid to valve and loosely install

solenoid to valve bolt (2).

2. Install the valve bolt (1) to cylinder head. Tighten to

31 N·m (23 ft. lbs.).

3. Tighten the solenoid to valve bolt (2) to 11 N·m (95

in. lbs.).

4. Connect the vacuum hoses (2).

5. Connect the EGR solenoid harness connector (1).

6. Install the air cleaner housing.

7. Connect the negative battery cable.

25 - 24

EXHAUST GAS RECIRCULATION

ZH

TUBE

REMOVAL

1. Remove the air cleaner housing.

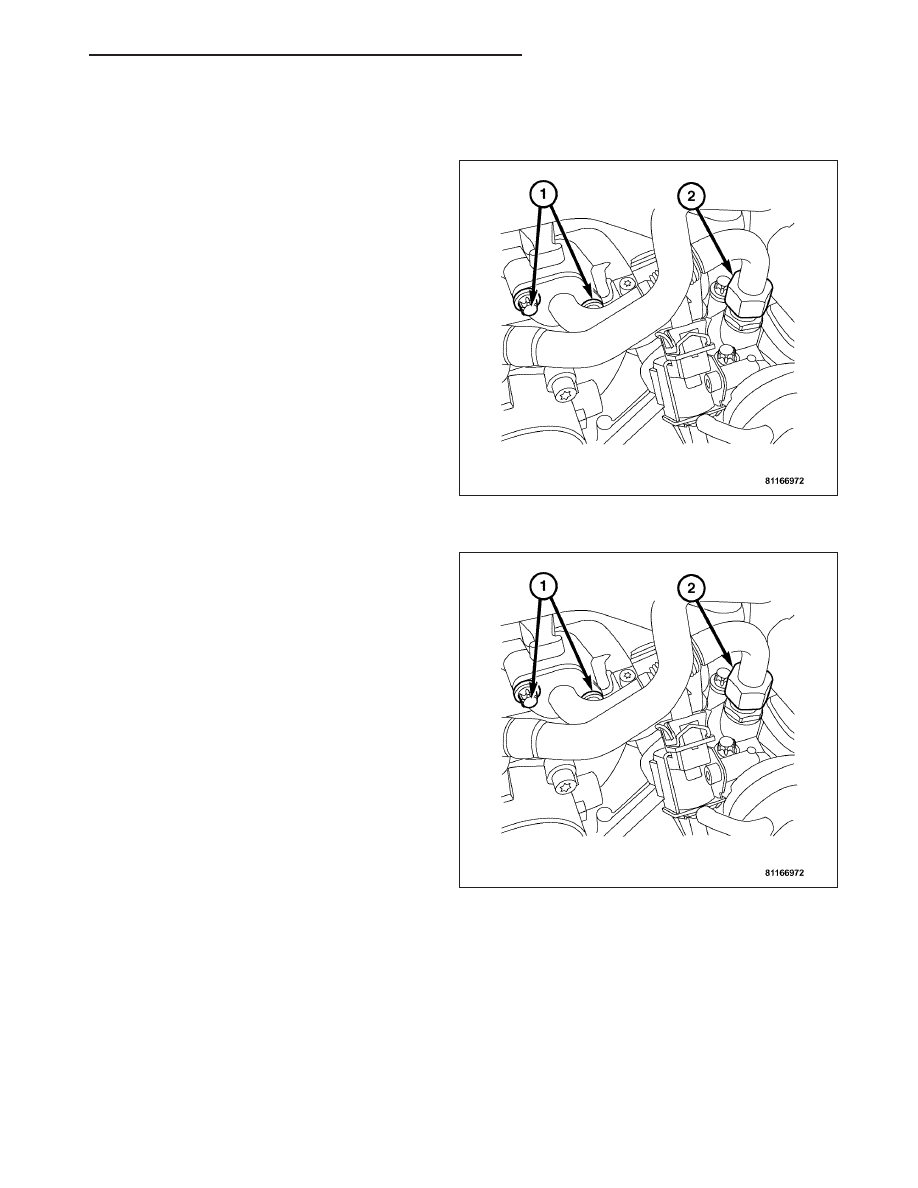

2. Remove the EGR tube mounting bolts (1) at the

intake manifold.

3. Remove the EGR tube flange nut (2) at the EGR

valve.

4. Remove the EGR tube.

5. Clean the gasket surfaces on the EGR tube and

intake manifold. Discard old gasket.

Note: Any loose dirt can lodge between the tube
and manifold and cause vacuum leakage that will
give a rough idle and reduced manifold vacuum.

INSTALLATION

1. Loosely install the EGR tube flange nut (2) to the

EGR valve.

2. Position the new gasket between tube and intake

manifold.

3. Install the tube bolts (1) to intake manifold. Tighten

to 31 N·m (23 ft. lbs.).

4. Tighten the EGR tube flange nut (2) to 11 N·m (95

in. lbs.).

5. Install the air cleaner housing.

ZH

EXHAUST GAS RECIRCULATION

25 - 25

VALVE

DESCRIPTION

The EGR Valve consists of three major components:

•

EGR Valve

•

EGR Solenoid

•

EGR Tube

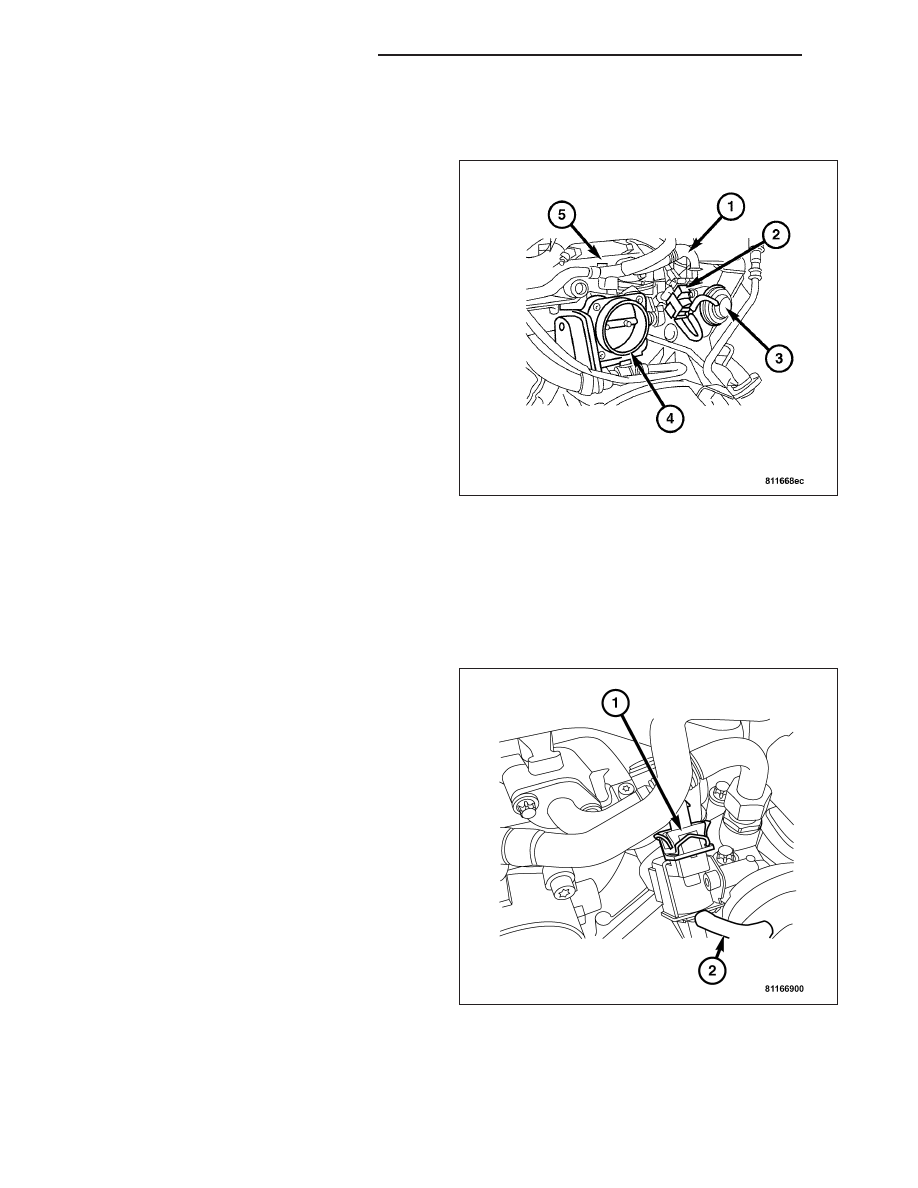

The EGR Valve (3) is located at the right rear of the
engine and is attached to the right cylinder head, to
the right of the Throttle Body (4). The EGR Solenoid
(2) is attached to the EGR Valve (3) on the throttle
body side of the valve. The EGR Tube (1) connects
the EGR Valve (3) to the rear of the Intake Manifold
(5).

OPERATION

The Exhaust Gas Recirculation flow is determined by the Powertrain Control Module (PCM). For a given set of
conditions, the PCM calculates the ideal exhaust gas recirculation flow to minimize NOx emissions and maximize
fuel economy by adjusting the pintle position. Pintle position is controlled by the EGR Solenoid. The PCM adjusts
the duty cycle of the power supplied to the solenoid coil to obtain the correct position.

REMOVAL

1. Disconnect the negative battery cable.

2. Remove the air cleaner housing.

3. Disconnect the solenoid harness connector (1).

4. Disconnect the solenoid to valve vacuum line (2).
