INSTALLATION - SRT

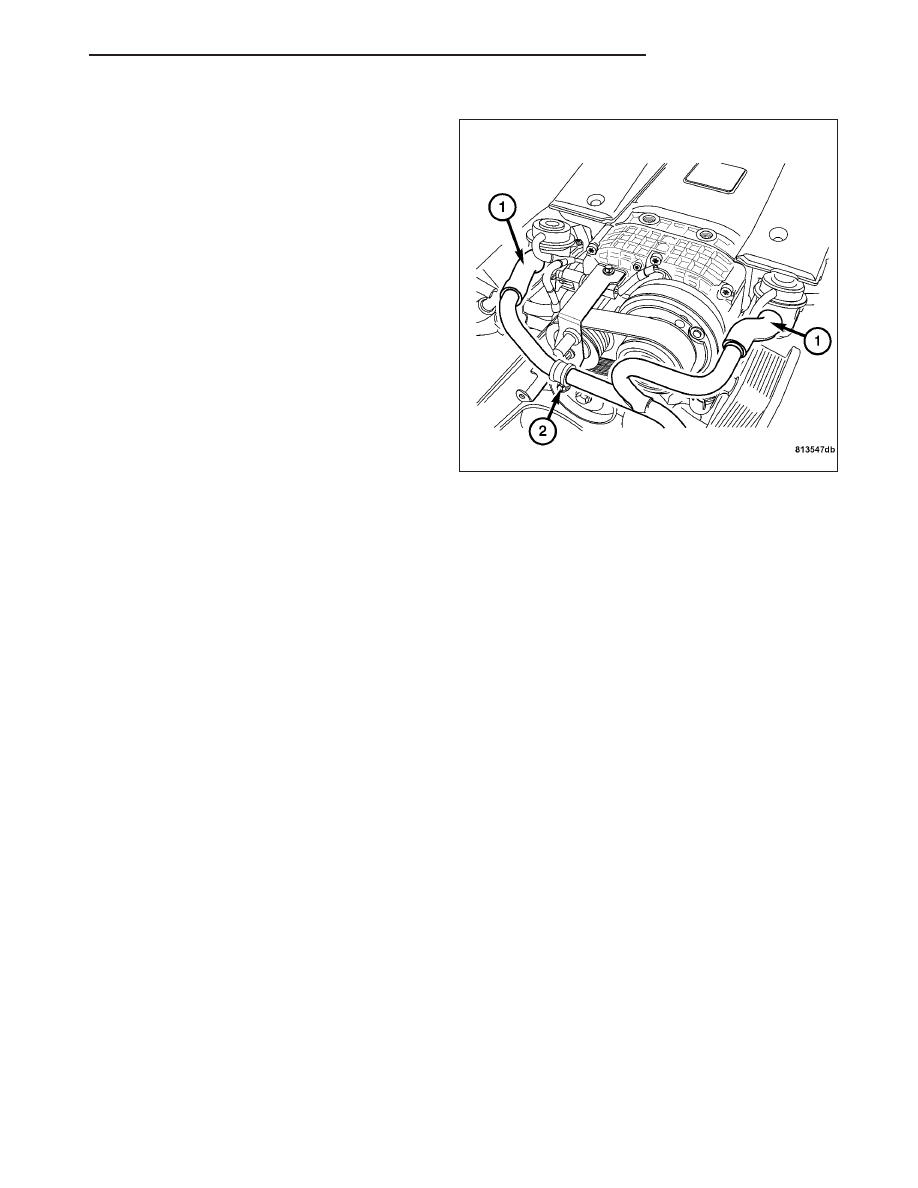

1. Install the air pump tube assembly (1) to the

engine.

2. Connect the air pump tubes (1) to the air pump

and the switchover valves.

3. Install the air pump tube assembly retaining bolts

(2). Tighten the bolts to 10 N·m (89 in. lbs.).

4. Install the engine cover. Realign the engine cover

retaining clips to the mounting brackets and push
down firmly to connect the engine cover to the
mounting brackets.

ZH

AIR INJECTION

25 - 39

ON-BOARD DIAGNOSTICS

TABLE OF CONTENTS

page

page

TASK MANAGER

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 40

OPERATION - TASK MANAGER

. . . . . . . . . . . . 40

TASK MANAGER

DESCRIPTION

The PCM is responsible for efficiently coordinating the operation of all the emissions-related components. The PCM
is also responsible for determining if the diagnostic systems are operating properly. The software designed to carry
out these responsibilities is called the Task Manager.

OPERATION - TASK MANAGER

The Task Manager determines which tests happen when and which functions occur when. Many of the diagnostic
steps required by OBD II must be performed under specific operating conditions. The Task Manager software orga-
nizes and prioritizes the diagnostic procedures. The job of the Task Manager is to determine if conditions are appro-
priate for tests to be run, monitor the parameters for a trip for each test, and record the results of the test. Following
are the responsibilities of the Task Manager software:

•

Test Sequence

•

MIL Illumination

•

Diagnostic Trouble Codes (DTCs)

•

Trip Indicator

•

Freeze Frame Data Storage

•

Similar Conditions Window

Test Sequence

In many instances, emissions systems must fail diagnostic tests more than once before the PCM illuminates the
MIL. These tests are know as ’two trip monitors.’ Other tests that turn the MIL lamp on after a single failure are
known as ’one trip monitors.’ A trip is defined as ’start the vehicle and operate it to meet the criteria necessary to
run the given monitor.’

Many of the diagnostic tests must be performed under certain operating conditions. However, there are times when
tests cannot be run because another test is in progress (Conflict), another test has failed (Pending) or the Task
Manager has set a fault that may cause a failure of the test (Suspend).

•

Pending
Under some situations, the Task Manager will not run a monitor if the MIL is illuminated and a fault is stored
from another monitor. In these situations, the Task Manager postpones monitors Pending resolution of the orig-
inal fault. The Task Manager does not run the test until the problem is remedied.
For example, when the MIL is illuminated for an Oxygen Sensor fault, the Task Manager does not run the
Catalyst Monitor until the Oxygen Sensor fault is remedied. Since the Catalyst Monitor is based on signals
from the Oxygen Sensor, running the test would produce inaccurate results.

•

Conflict
There are situations when the Task Manager does not run a test if another monitor is in progress. In these
situations, the effects of another monitor running could result in an erroneous failure. If this Conflict is present,
the monitor is not run until the conflicting condition passes. Most likely the monitor will run later after the con-
flicting monitor has passed.
For example, if the Fuel System Monitor is in progress, the Task Manager does not run the EGR Monitor.
Since both tests monitor changes in air/fuel ratio and adaptive fuel compensation, the monitors will conflict with
each other.

•

Suspend
Occasionally the Task Manager may not allow a two trip fault to mature. The Task Manager will Suspend the

25 - 40

ON-BOARD DIAGNOSTICS

ZH

maturing of a fault if a condition exists that may induce an erroneous failure. This prevents illuminating the MIL
for the wrong fault and allows more precise diagnosis.
For example, if the PCM is storing a one trip fault for the Oxygen Sensor and the EGR monitor, the Task
Manager may still run the EGR Monitor but will suspend the results until the Oxygen Sensor Monitor either
passes or fails. At that point the Task Manager can determine if the EGR system is actually failing or if an
Oxygen Sensor is failing.

MIL Illumination

The PCM Task Manager carries out the illumination of the MIL. The Task Manager triggers MIL illumination upon
test failure, depending on monitor failure criteria.

The Task Manager Screen shows both a Requested MIL state and an Actual MIL state. When the MIL is illuminated
upon completion of a test for a third trip, the Requested MIL state changes to OFF. However, the MIL remains
illuminated until the next key cycle. During the key cycle for the third good trip, the Requested MIL state is OFF,
while the Actual MIL state is ON. After the next key cycle, the MIL is not illuminated and both MIL states read OFF.

Diagnostic Trouble Codes (DTCs)

With OBD II, different DTC faults have different priorities according to regulations. As a result, the priorities deter-
mine MIL illumination and DTC erasure. DTCs are entered according to individual priority. DTCs with a higher pri-
ority overwrite lower priority DTCs.

Priorities

•

Priority 0 - Non-emissions related trouble codes

•

Priority 1 - One trip failure of a two trip fault for non-fuel system and non-misfire.

•

Priority 2 - One trip failure of a two trip fault for fuel system (rich/lean) or misfire.

•

Priority 3 - Two trip failure for a non-fuel system and non-misfire or matured one trip comprehensive compo-
nent fault.

•

Priority 4 — Two trip failure or matured fault for fuel system (rich/lean) and misfire or one trip catalyst dam-
aging misfire.

Non-emissions related failures have no priority. One trip failures of two trip faults have low priority. Two trip failures
or matured faults have higher priority. One and two trip failures of fuel system and misfire monitor take precedence
over non-fuel system and non-misfire failures.

DTC Self Erasure

With one trip components or systems, the MIL is illuminated upon test failure and DTCs are stored.

Two trip monitors are components requiring failure in two consecutive trips for MIL illumination. Upon failure of the
first test, the Task Manager enters a maturing code. If the component fails the test for a second time the code
matures and a DTC is set.

After three good trips the MIL is extinguished and the Task Manager automatically switches the trip counter to a
warm-up cycle counter. DTCs are automatically erased following 40 warm-up cycles if the component does not fail
again.

For misfire and fuel system monitors, the component must pass the test under a Similar Conditions Window in order
to record a good trip. A Similar Conditions Window is when engine RPM is within ±375 rpm and load is within ±10%
of when the fault occurred.

Note: It is important to understand that a component does not have to fail under a similar window of oper-
ation to mature. It must pass the test under a Similar Conditions Window when it failed to record a Good
Trip for DTC erasure for misfire and fuel system monitors.

DTCs can be erased anytime with a DRB III

T

. Erasing the DTC with the DRB III

T

erases all OBD II information. The

DRB III

T

automatically displays a warning that erasing the DTC will also erase all OBD II monitor data. This includes

all counter information for warm-up cycles, trips and Freeze Frame.

Trip Indicator

The Trip is essential for running monitors and extinguishing the MIL. In OBD II terms, a trip is a set of vehicle
operating conditions that must be met for a specific monitor to run. All trips begin with a key cycle.

ZH

ON-BOARD DIAGNOSTICS

25 - 41

Good Trip

The Good Trip counters are as follows:

•

Specific Good Trip

•

Fuel System Good Trip

•

Misfire Good Trip

•

Alternate Good Trip (appears as a Global Good Trip on DRB III

T

)

•

Warm-up Cycles

Specific Good Trip

The term Good Trip has different meanings depending on the circumstances:

•

If the MIL is OFF, a trip is defined as when the Oxygen Sensor Monitor and the Catalyst Monitor have been
completed in the same drive cycle.

•

If the MIL is ON and a DTC was set by the Fuel Monitor or Misfire Monitor (both continuous monitors), the
vehicle must be operated in the Similar Condition Window for a specified amount of time.

•

If the MIL is ON and a DTC was set by a Task Manager commanded once-per-trip monitor (such as the Oxy-
gen Sensor Monitor, Catalyst Monitor, Purge Flow Monitor, Leak Detection Pump Monitor, EGR Monitor or
Oxygen Sensor Heater Monitor), a good trip is when the monitor is passed on the next start-up.

•

If the MIL is ON and any other emissions DTC was set (not an OBD II monitor), a good trip occurs when the
Oxygen Sensor Monitor and Catalyst Monitor have been completed, or two minutes of engine run time if the
Oxygen Sensor Monitor and Catalyst Monitor have been stopped from running.

Fuel System Good Trip

To count a good trip (three required) and turn off the MIL, the following conditions must occur:

•

Engine in closed loop

•

Operating in Similar Conditions Window

•

Short Term multiplied by Long Term less than threshold

•

Less than threshold for a predetermined time

If all of the previous criteria are met, the PCM will count a good trip (three required) and turn off the MIL.

Misfire Good Trip

If the following conditions are met the PCM will count one good trip (three required) in order to turn off the MIL:

•

Operating in Similar Condition Window

•

1000 engine revolutions with no misfire

Warm-up Cycles

Once the MIL has been extinguished by the Good Trip Counter, the PCM automatically switches to a Warm-up
Cycle Counter that can be viewed on the DRB III

T

. Warm-up Cycles are used to erase DTCs and Freeze Frames.

Forty Warm-up cycles must occur in order for the PCM to self-erase a DTC and Freeze Frame. A Warm-up Cycle
is defined as follows:

•

Engine coolant temperature must start below and rise above 71°C (160°F)

•

Engine coolant temperature must rise by 4.4°C (40°F)

•

No further faults occur

Freeze Frame Data Storage

Once a failure occurs, the Task Manager records several engine operating conditions and stores it in a Freeze
Frame. The Freeze Frame is considered one frame of information taken by an onboard data recorder. When a fault
occurs, the PCM stores the input data from various sensors so that technicians can determine under what vehicle
operating conditions the failure occurred.

The data stored in Freeze Frame is usually recorded when a system fails the first time for two trip faults. Freeze
Frame data will only be overwritten by a different fault with a higher priority.

Note: Erasing DTCs, either with the DRB III

T

or by disconnecting the battery, also clears all Freeze Frame

data.
