A/C CONDENSER

DESCRIPTION

The A/C Condenser is located in the air flow in front of
the engine cooling radiator. The Condenser transforms

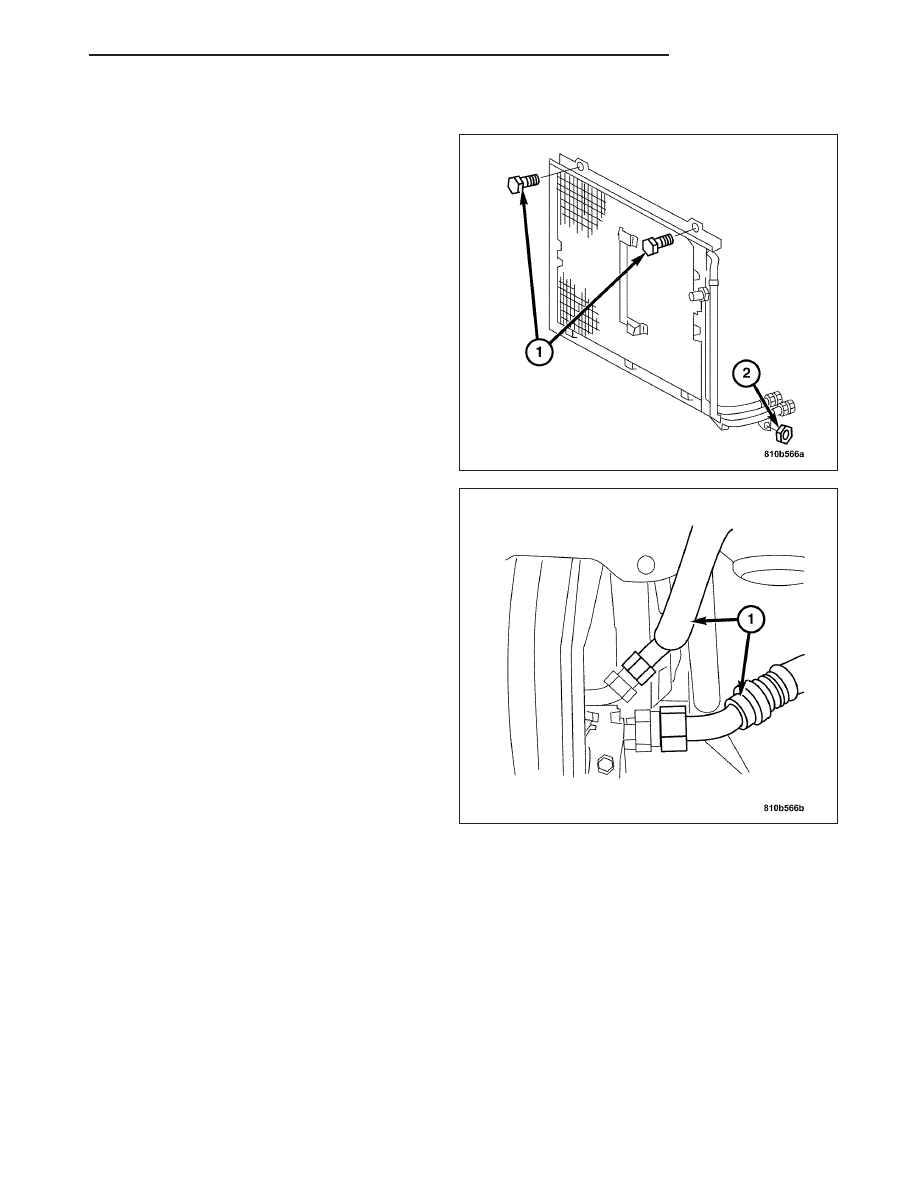

the refrigerant from gaseous into liquid. It is attached
to the vehicle with two bolts (1) and to the A/C lines
with fittings.

OPERATION

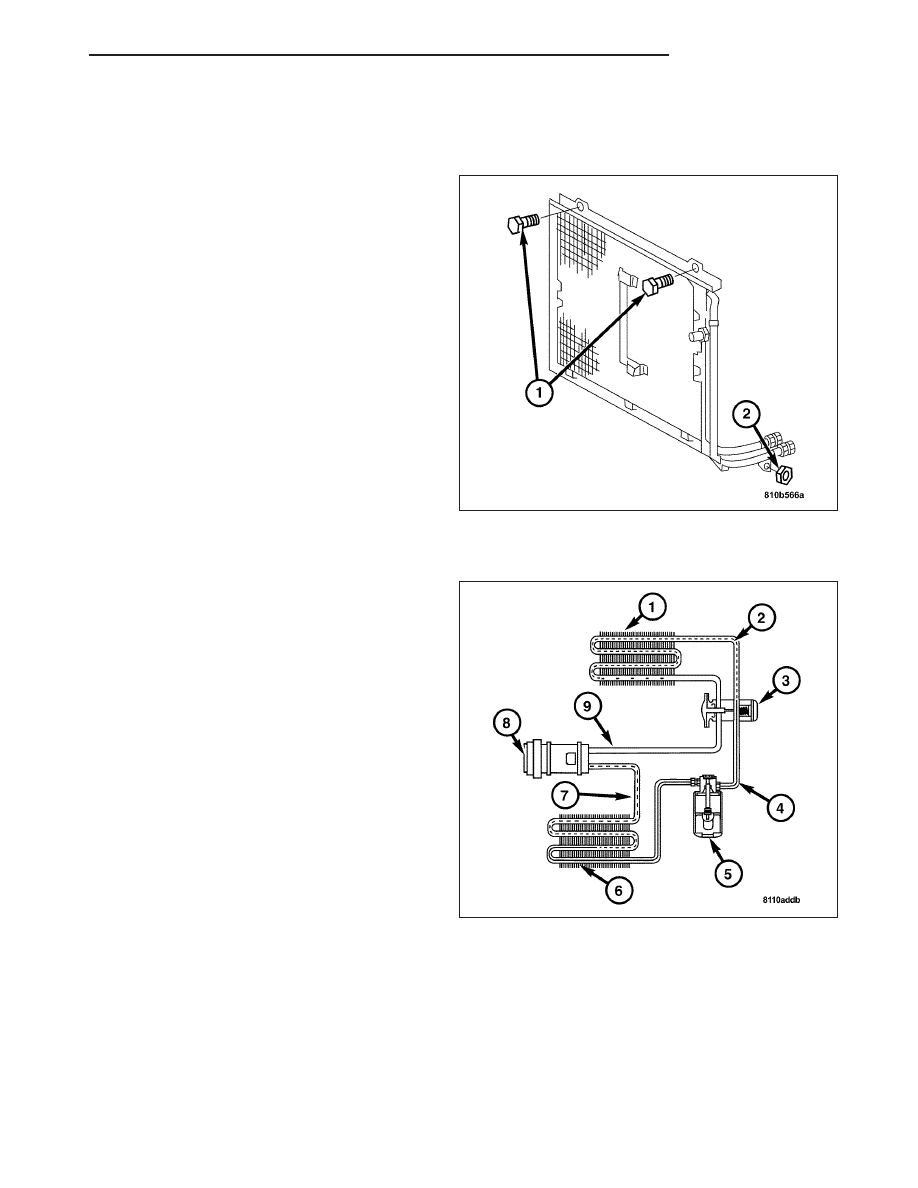

When the refrigerant gas (7) gives up its heat, it con-
denses. When the refrigerant leaves the Condenser
(6), it has become a high-pressure liquid refrigerant
(4). The volume of air flowing over the Condenser fins
(6) is critical to the proper cooling performance of the
Air Conditioning System. Therefore, it is important that
there are no objects placed in front of the radiator
grille openings in the front of the vehicle or foreign
material on the Condenser fins (6) that might obstruct
proper air flow. Also, any factory-installed air seals or
shrouds must be properly reinstalled following radiator
or condenser service.

The Condenser (6) cannot be repaired and, if faulty or
damaged, it must be replaced.(Refer to 24 - HEATING
& AIR CONDITIONING/PLUMBING/A/C CONDENSER
- REMOVAL).

REMOVAL

CAUTION: Before removing the condenser, note the location of each of the radiator and condenser air
seals. These seals are used to direct air through the condenser and radiator. The air seals must be rein-
stalled in their proper locations in order for the air conditioning and engine cooling systems to perform as
designed.

ZH

PLUMBING

24 - 139

1. Disconnect the negative battery cable.

2. Evacuate the refrigerant from the A/C system.

(Refer to 24 - HEATING & AIR CONDITIONING/
PLUMBING - STANDARD PROCEDURE).

WARNING: OPEN THE COOLING SYSTEM ONLY
WHEN THE COOLANT TEMPERATURE IS BELOW
90°C. OPEN THE CAP SLOWLY AND REDUCE THE
PRESSURE. WEAR PROTECTIVE GLOVES, PROTEC-
TIVE CLOTHING AND PROTECTIVE GOGGLES.

3. Relieve pressure in cooling system by turning the

radiator cap on the reservoir to catch “1”.

4. Remove the radiator fan. (Refer to 7 - COOLING/

ENGINE/RADIATOR FAN - REMOVAL).

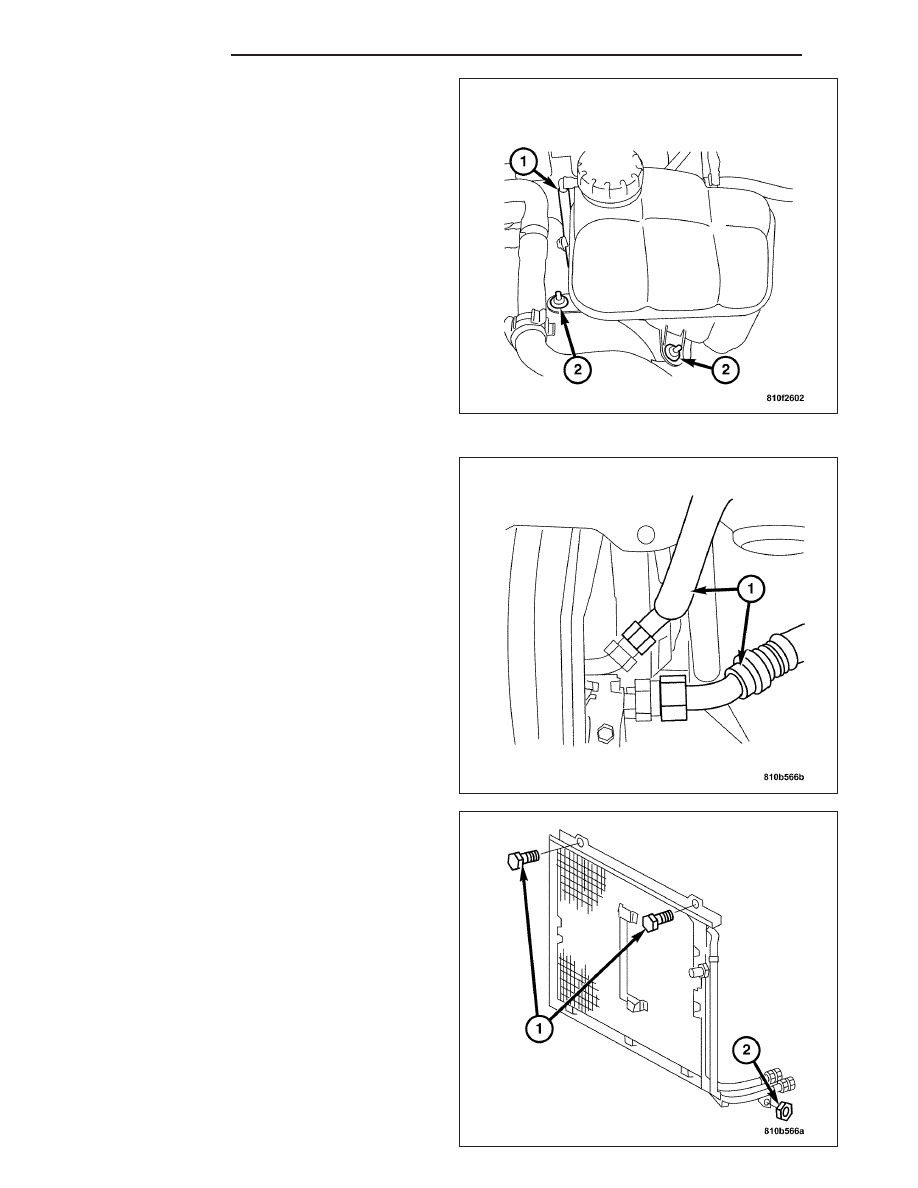

5. Remove the coolant reservoir (1). (Refer to 7 -

COOLING/ENGINE/COOLANT

RECOVERY

PRESS CONTAINER - REMOVAL).

6. Remove

the

refrigerant

lines

(1)

from

the

condenser.

7. Loosen the mount for the condenser connection fit-

tings (1-2).

8. Tilt the radiator forward and remove the condenser.

24 - 140

PLUMBING

ZH

INSTALLATION

1. Install the condenser.

2. Tighten the mount for the condenser connection fit-

tings (1-2).

3. Install the refrigerant lines (1) to the condenser.

Tighten to 24 N·m (18 ft. lbs.).

ZH

PLUMBING

24 - 141

4. Install the radiator. (Refer to 7 - COOLING/EN-

GINE/RADIATOR - INSTALLATION).

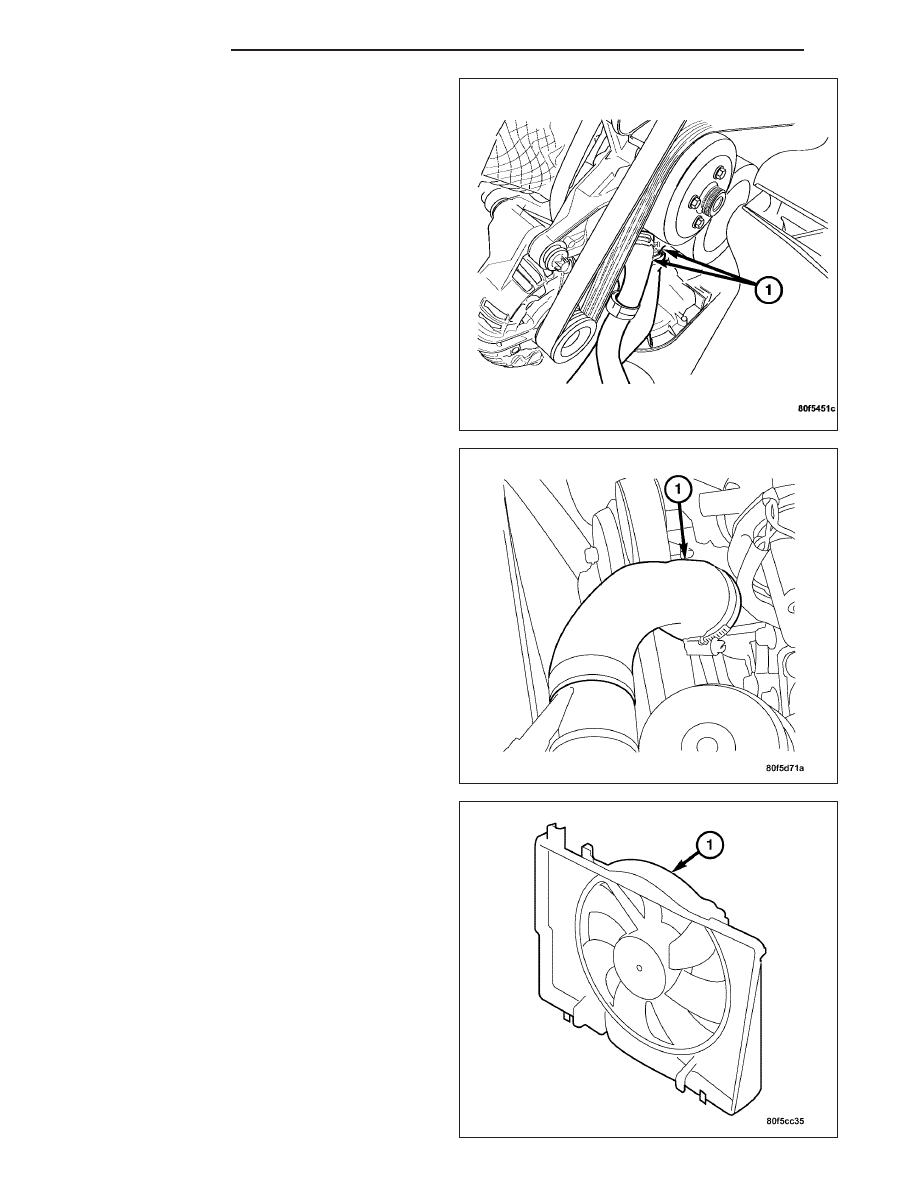

5. Install the lower radiator hose to the radiator.

6. Install the upper radiator hose (1) to the radiator.

7. Install the radiator fan (1). (Refer to 7 - COOLING/

ENGINE/RADIATOR FAN - INSTALLATION).

24 - 142

PLUMBING

ZH
