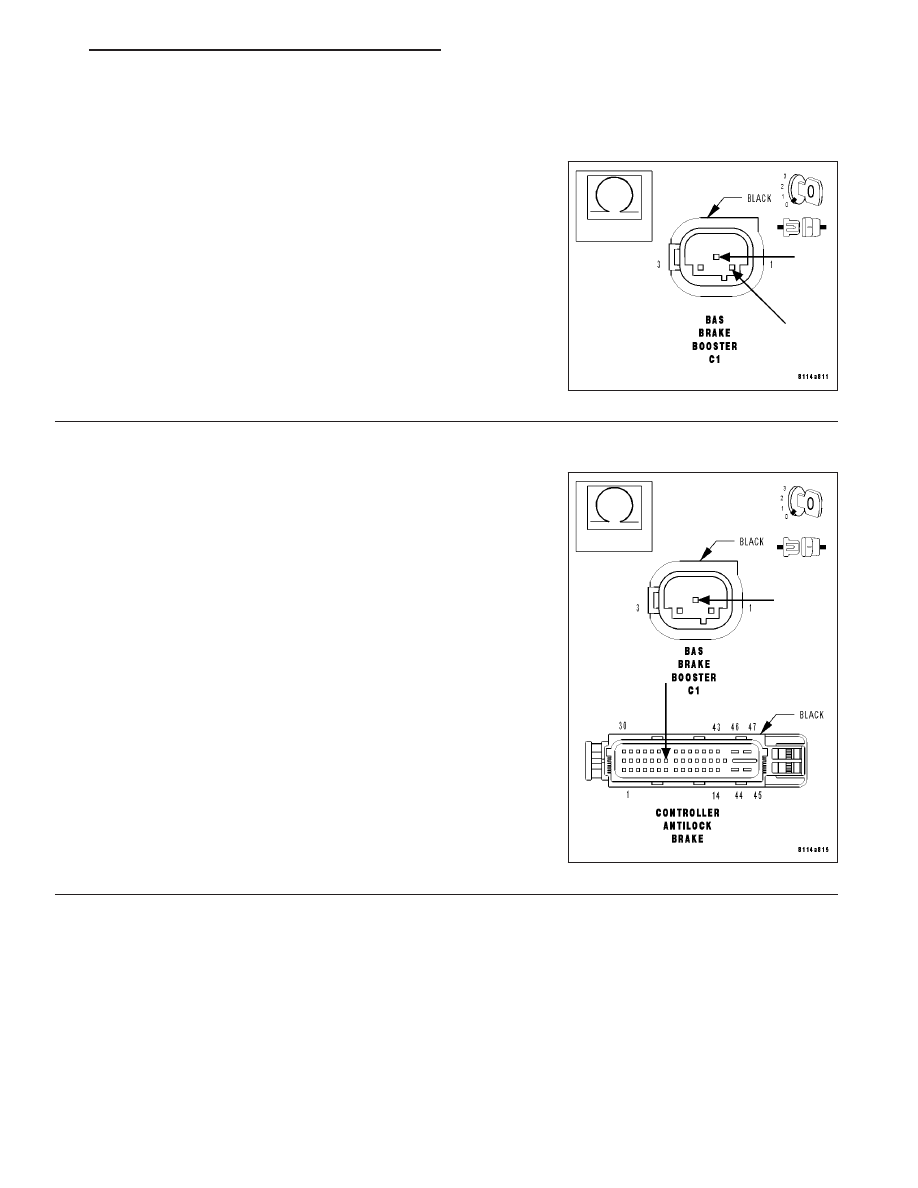

BAS TRAVEL SENSOR CIRCUIT (CONTINUED)

2.

MEASURE THE RESISTANCE BETWEEN THE BAS TRAVEL SENSOR SIGNAL CIRCUIT AND THE 5-VOLT
SUPPLY CIRCUIT

With the ignition off.

Disconnect the CAB harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance between the BAS Travel Sensor Signal circuit
and the 5-Volt supply circuit in the BAS Brake Booster C1 harness
connector.

Is the resistance above 100 kohms?

Yes

>> Go to 3

No

>> Repair the BAS Travel Sensor Signal circuit for a short to

the 5-Volt Supply circuit.

Perform ABS VERIFICATION TEST.

3.

MEASURE THE RESISTANCE OF THE BAS TRAVEL SENSOR SIGNAL CIRCUIT

With the ignition off.

Measure the resistance of the BAS Travel Sensor Signal circuit from
the CAB harness connector to the BAS Brake Booster C1 harness
connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 4

No

>> Repair the BAS Travel Sensor Signal circuit for an open.

Perform ABS VERIFICATION TEST.

ZH

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 217

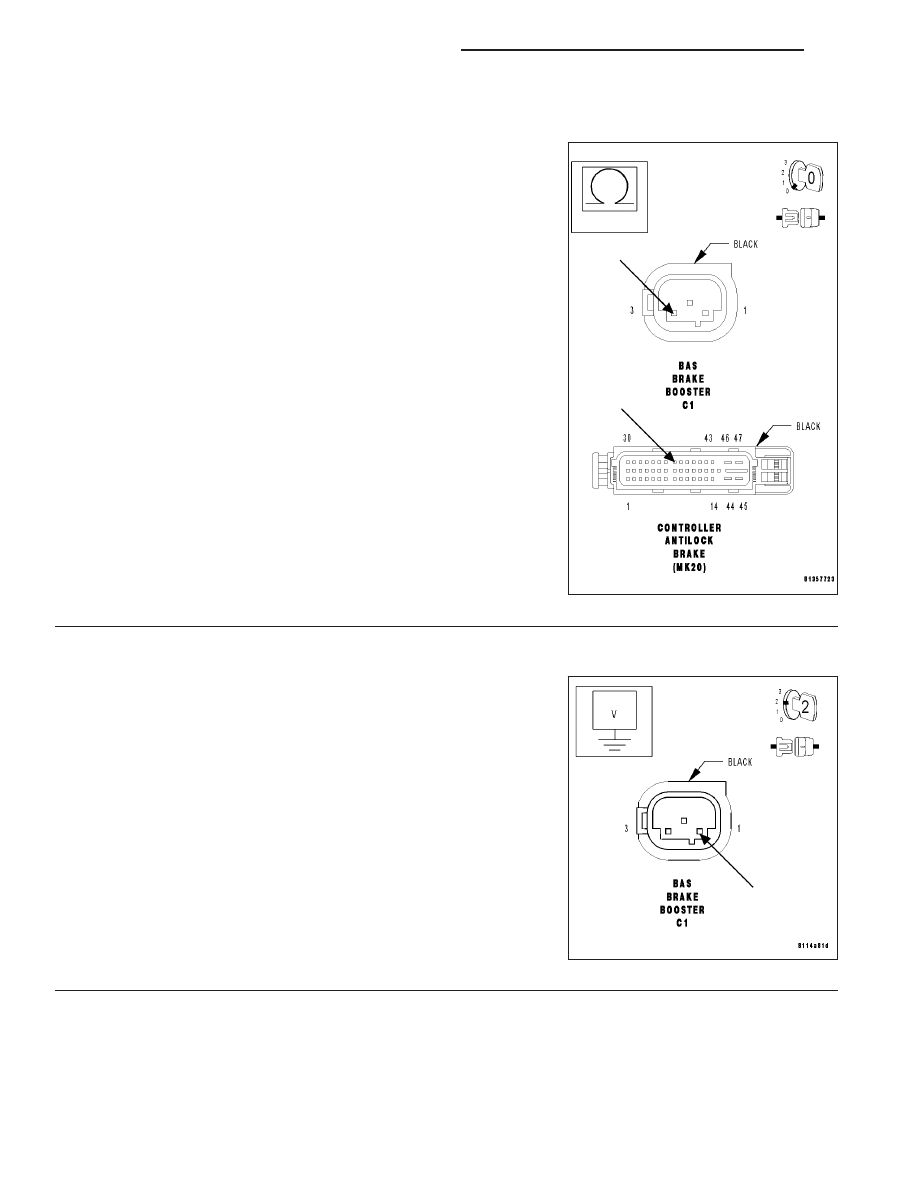

BAS TRAVEL SENSOR CIRCUIT (CONTINUED)

4.

MEASURE THE RESISTANCE OF THE BAS TRAVEL SENSOR GROUND CIRCUIT

With the ignition off.

Measure the resistance of the BAS Travel Sensor Ground circuit from
the CAB harness connector to the BAS Brake Booster C1 harness
connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 5

No

>> Repair the BAS Travel Sensor Ground circuit for an open.

Perform ABS VERIFICATION TEST.

5.

MEASURE THE VOLTAGE OF THE 5-VOLT SUPPLY CIRCUIT

With the ignition off.

Reconnect the CAB harness connector.

Turn the ignition on.

Measure the voltage of the BAS Travel Sensor 5-Volt Supply circuit at
the BAS Brake Booster C1 harness connector.

Is the voltage between 4.5 and 5.0 volts?

Yes

>> Go to 6

No

>> Go to 8

5 - 218

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ZH

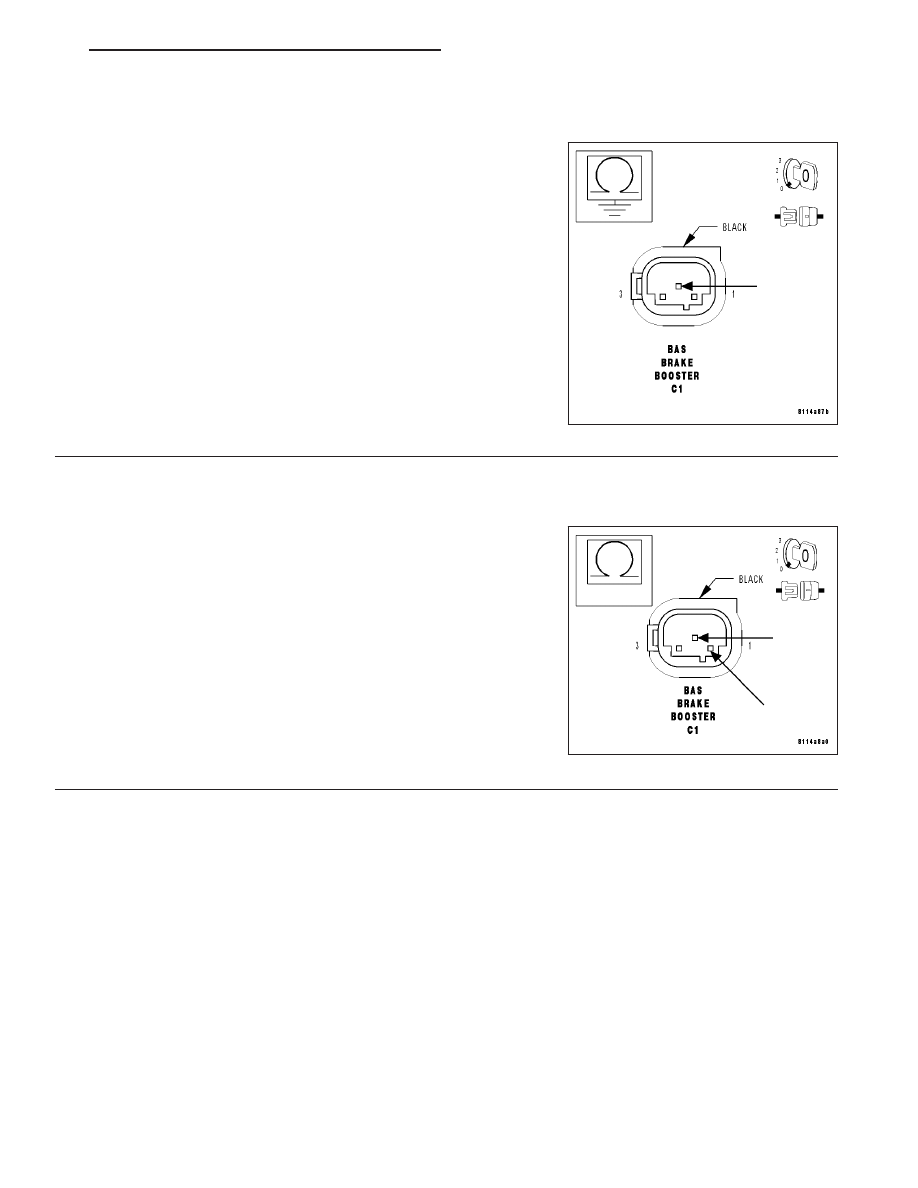

BAS TRAVEL SENSOR CIRCUIT (CONTINUED)

6.

MEASURE THE RESISTANCE BETWEEN GROUND AND THE BAS TRAVEL SENSOR SIGNAL CIRCUIT

Turn the ignition off.

Disconnect the CAB harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance between ground and the BAS Travel Sensor
Signal circuit.

Is the resistance above 100 kohms?

Yes

>> Go to 7

No

>> Repair the BAS Travel Sensor Signal circuit for a short to

ground.

Perform ABS VERIFICATION TEST.

7.

MEASURE THE RESISTANCE BETWEEN THE BAS TRAVEL SENSOR SIGNAL CIRCUIT AND THE
SENSOR GROUND CIRCUIT

With the ignition off.

Measure the resistance between the BAS Travel Sensor Signal circuit
and the BAS Travel Sensor Ground circuit at the BAS Brake Booster
C1 harness connector.

Is the resistance above 100 kohms?

Yes

>> Replace the BAS Brake Booster. (Refer to 5 - BRAKES/

HYDRAULIC/MECHANICAL/POWER BRAKE BOOSTER -
REMOVAL).

Perform ABS VERIFICATION TEST.

No

>> Repair the BAS Travel Sensor Signal circuit for a short to

the BAS Travel Sensor Ground circuit.

Perform ABS VERIFICATION TEST.

ZH

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 219

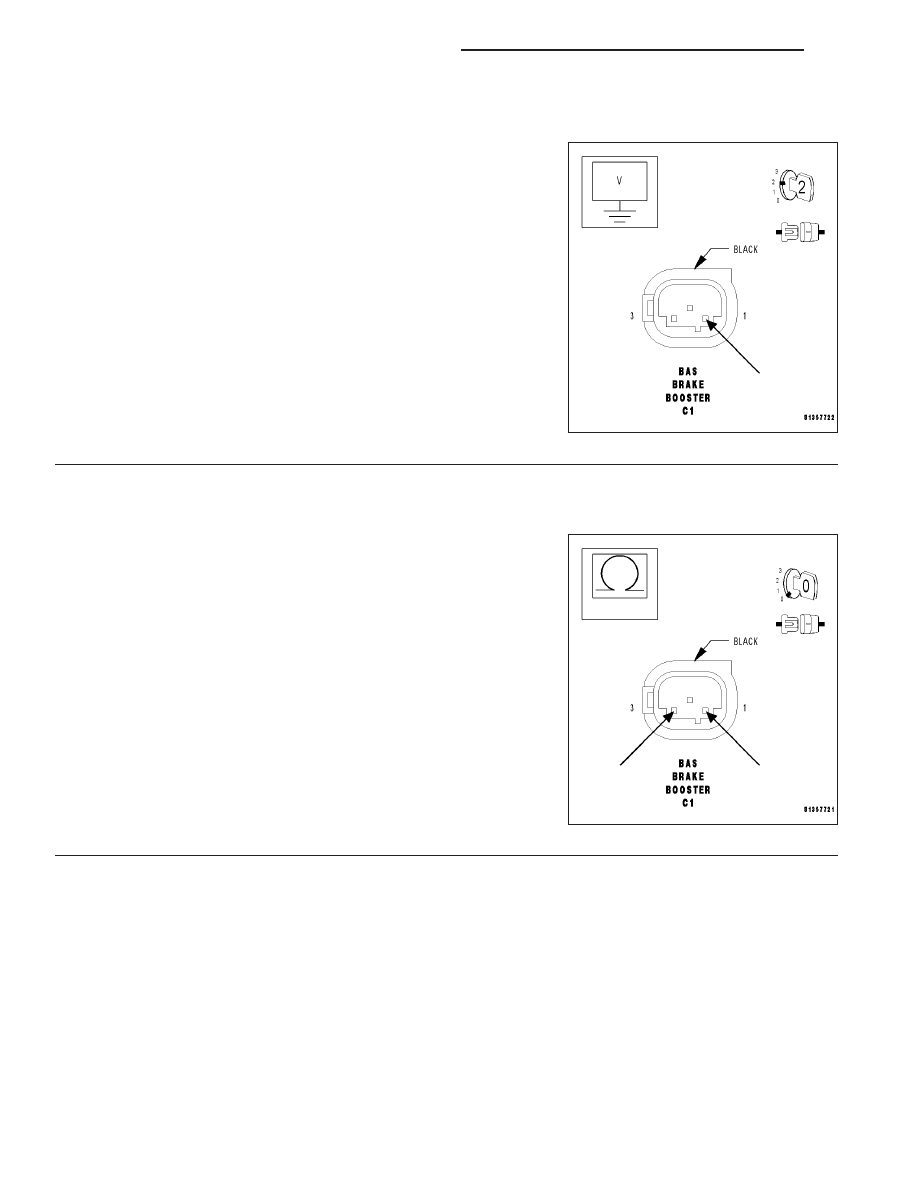

BAS TRAVEL SENSOR CIRCUIT (CONTINUED)

8.

CHECK THE BAS TRAVEL SENSOR 5-VOLT SUPPLY CIRCUIT FOR A SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the CAB harness connector.

Note: Check connectors - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the 5-Volt Supply circuit at the BAS Brake
Booster C1 harness connector.

Is the voltage below 1.0 volt?

Yes

>> Go to 9

No

>> Repair the 5-Volt Supply circuit for a short to voltage.

Perform ABS VERIFICATION TEST.

9.

MEASURE THE RESISTANCE BETWEEN THE BAS TRAVEL SENSOR 5-VOLT SUPPLY CIRCUIT AND THE
SENSOR GROUND CIRCUIT

Turn the ignition off.

Measure the resistance between the 5-Volt Supply circuit and the Sen-
sor Ground circuit.

Is the resistance above 100 kohms?

Yes

>> Go to 10

No

>> Repair the 5-Volt Supply circuit for a short to the Sensor

Ground circuit.

Perform ABS VERIFICATION TEST.
