BAS TRAVEL SENSOR CIRCUIT (CONTINUED)

10.

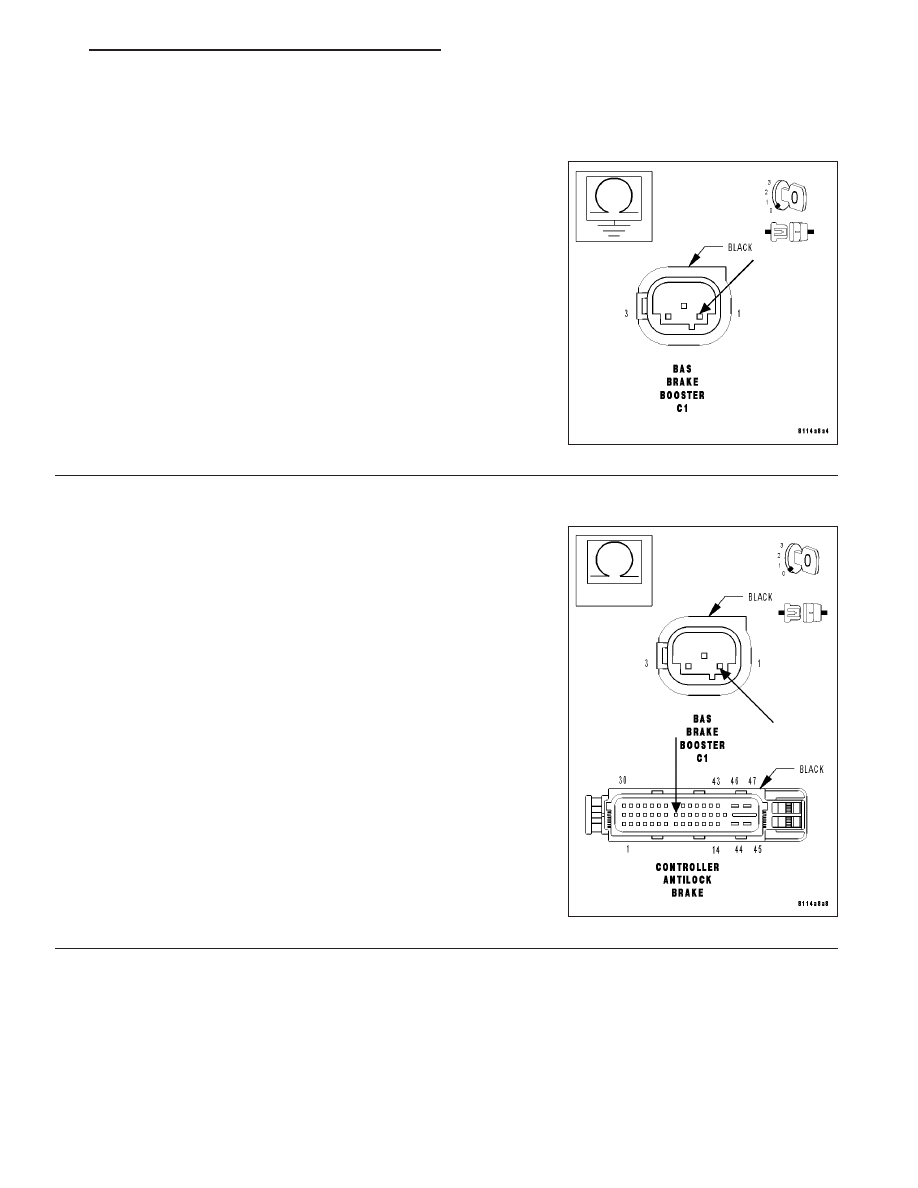

MEASURE THE RESISTANCE BETWEEN GROUND AND THE BAS TRAVEL SENSOR 5-VOLT SUPPLY
CIRCUIT

Turn the ignition off.

Disconnect the CAB harness connector.

Note: Check connectors - Clean/repair as necessary.
Measure the resistance between ground and the 5-Volt Supply circuit.

Is the resistance above 100 kohms?

Yes

>> Go to 11

No

>> Repair the 5-Volt Supply circuit for a short to ground.

Perform ABS VERIFICATION TEST.

11.

MEASURE THE RESISTANCE OF THE BAS TRAVEL SENSOR 5-VOLT SUPPLY CIRCUIT

With the ignition off.

Measure the resistance of the 5-Volt Supply circuit from the BAS
Brake Booster C1 harness connector to the CAB harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Controller Antilock Brake. (Refer to 8 - ELEC-

TRICAL/ELECTRONIC CONTROL MODULES/CONTROL-
LER ANTILOCK BRAKE - REMOVAL).

Perform ABS VERIFICATION TEST.

No

>> Repair the BAS Travel Sensor 5-Volt Supply circuit for an

open.

Perform ABS VERIFICATION TEST.

ZH

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 221

BRAKE LAMP SWITCH CIRCUIT

5 - 222

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ZH

BRAKE LAMP SWITCH CIRCUIT (CONTINUED)

When Monitored and Set Condition

•

When Monitored: With the ignition on.

•

Set Condition: The Controller Antilock Brake (CAB) detects an abnormal condition on the Brake Lamp Switch
circuit.

POSSIBLE CAUSES

FUSED IGNITION SWITCH OUTPUT CIRCUIT TO BRAKE LAMP RELAY OPEN

FUSED IGNITION SWITCH OUTPUT CIRCUIT TO BRAKE LAMP SWITCH OPEN

TRACTION SYSTEM RELAY OUTPUT CIRCUIT OPEN

BRAKE LAMP SWITCH A OUTPUT CIRCUIT SHORT TO VOLTAGE

BRAKE LAMP SWITCH A OUTPUT CIRCUIT OPEN

BRAKE LAMP SWITCH A OUTPUT CIRCUIT SHORT TO GROUND

BRAKE LAMP SWITCH B OUTPUT CIRCUIT SHORT TO VOLTAGE

BRAKE LAMP SWITCH B OUTPUT CIRCUIT OPEN

BRAKE LAMP SWITCH B OUTPUT CIRCUIT SHORT TO GROUND

BRAKE LAMP RELAY CONTROL CIRCUIT SHORT TO VOLTAGE

BRAKE LAMP RELAY CONTROL CIRCUIT OPEN

BRAKE LAMP RELAY CONTROL CIRCUIT SHORT TO GROUND

BRAKE LAMP RELAY OUTPUT CIRCUIT SHORT TO VOLTAGE

BRAKE LAMP RELAY OUTPUT CIRCUIT OPEN

BRAKE LAMP RELAY OUTPUT CIRCUIT SHORT TO GROUND

BRAKE LAMP SWITCH

BRAKE LAMP RELAY

CONTROLLER ANTILOCK BRAKE

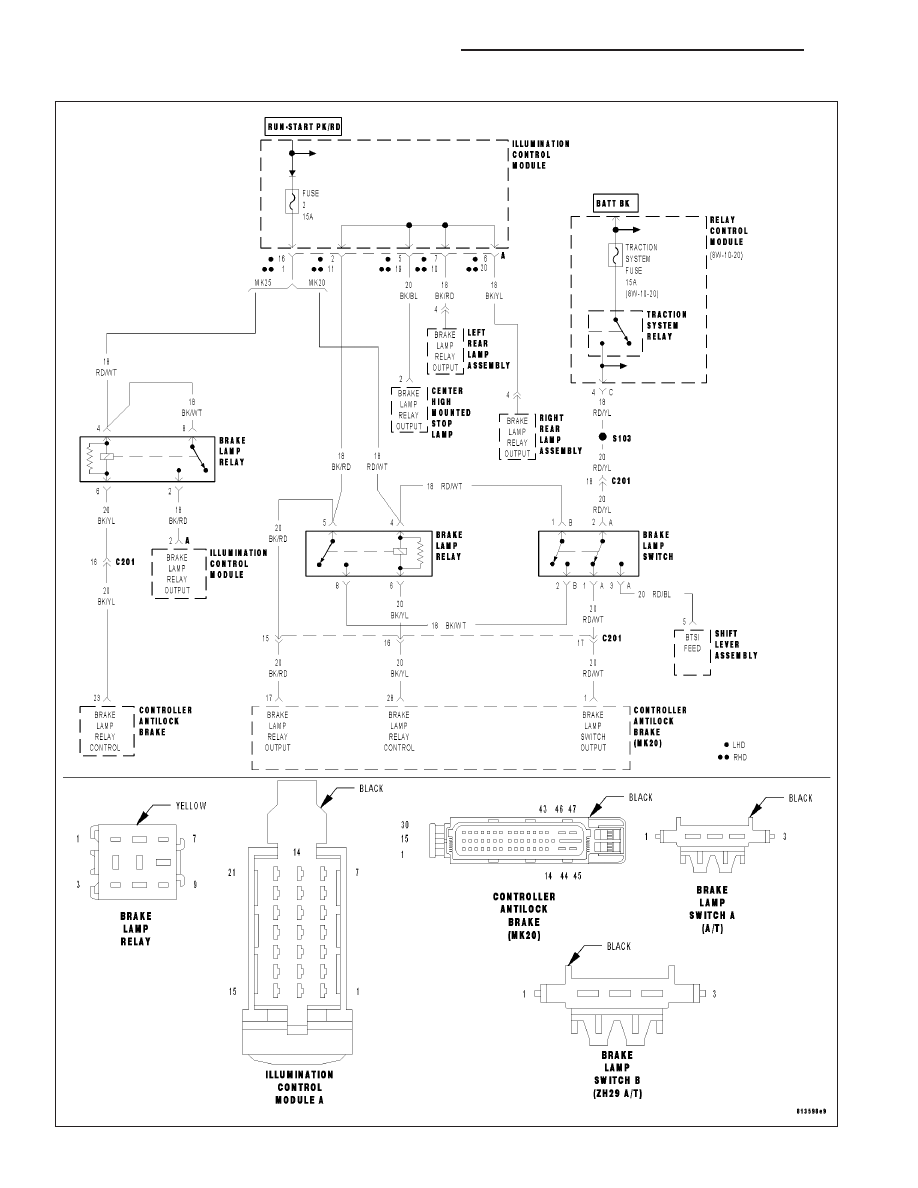

For a complete Brake Assist System (BAS) Circuit Diagram (Refer to 5 - BRAKES/ELECTRICAL - SCHEMATICS
AND DIAGRAMS).

ZH

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 223

BRAKE LAMP SWITCH CIRCUIT (CONTINUED)

Diagnostic Test

1.

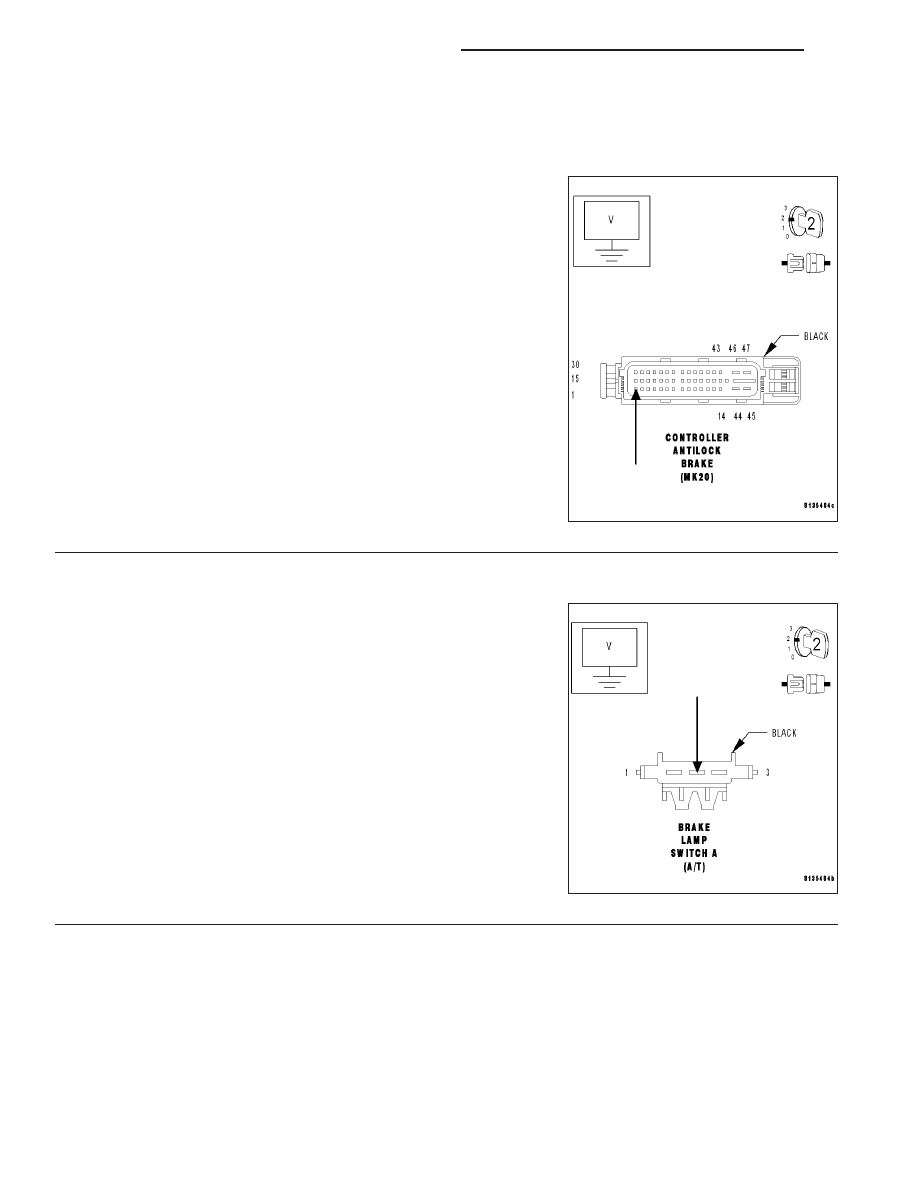

MEASURE BRAKE LAMP SWITCH A OUTPUT CIRCUIT VOLTAGE

Note: Inspect Fuse 2 located in the Illumination Control Module/IP
Fuse Block. If the fuse is open, repair the cause of the open fuse
before continuing.
Turn the ignition off.

Disconnect the Controller Antilock Brake harness connector.

Note: Check connectors - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Brake Lamp Switch A Output circuit at
Controller Antilock Brake harness connector cavity 1.

Is the voltage above 10 volts?

Yes

>> Go to 5

No

>> Go to 2

2.

MEASURE THE TRACTION SYSTEM RELAY OUTPUT CIRCUIT VOLTAGE

Turn the ignition off.

Disconnect Brake Lamp Switch harness connector A.

Note: Check connectors - Clean/repair as necessary.
Turn the ignition on.

Measure the voltage of the Traction System Relay Output circuit at
Brake Lamp Switch harness connector A cavity 2.

Is the voltage above 10 volts?

Yes

>> Go to 3

No

>> Repair the Traction System Relay Output circuit.

Perform ABS VERIFICATION TEST.
